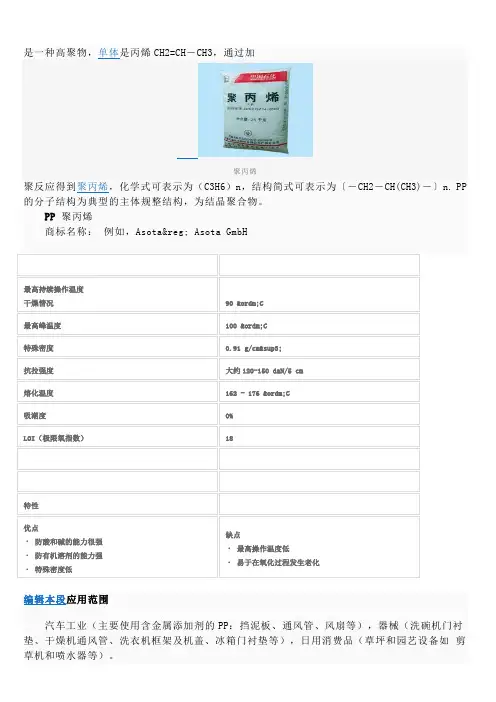

聚丙烯汽车工业（主要使用含金属添加剂的PP：挡泥板、通风管、风扇等），器械（洗碗机门衬垫、干燥机通风管、洗衣机框架及机盖、冰箱门衬垫等），日用消费品（草坪和园艺设备如剪草机和喷水器等）。
编辑本段注塑模工艺条件干燥处理：如果储存适当则不需要干燥处理。
熔化温度：220~275℃，注意不要超过275℃。
模具温度：40~80℃，建议使用50℃。
结晶程度主要由模具温度决定。
注射压力：可大到1800bar。
注射速度：通常，使用高速注塑可以使内部压力减小到最小。
如果制品表面出现了缺陷，那么应使用较高温度下的低速注塑。
流道和浇口：对于冷流道，典型的流道直径范围是4~7mm。
建议使用通体为圆形的注入口和流道。
所有类型的浇口都可以使用。
典型的浇口直径范围是1~1.5mm，但也可以使用小到0.7mm 的浇口。
对于边缘浇口，最小的浇口深度应为壁厚的一半；最小的浇口宽度应至少为壁厚的两倍。
PP材料完全可以使用热流道系统。
编辑本段化学和物理特性PP是一种半结晶性材料。
它比PE要更坚硬并且有更高的熔点。
由于PP制品均聚物型的PP温度高于0℃以上时非常脆，因此许多商业的PP材料是加入1~4%乙烯的无规则共聚物或更高比率乙烯含量的钳段式共聚物。
共聚物型的PP材料有较低的热扭曲温度（100℃）、低透明度、低光泽度、低刚性，但是有有更强的抗冲击强度。
PP的强度随着乙烯含量的增加而增大。
PP的维卡软化温度为150℃。
由于结晶度较高，这种材料的表面刚度和抗划痕特性很好。
PP不存在环境应力开裂问题。
通常，采用加入玻璃纤维、金属添加剂或热塑橡胶的方法对PP进行改性。
PP的流动率MFR范围在1~40。
低MFR的PP材料抗冲击特性较好但延展强度较低。
对于相同MFR的材料，共聚物型的强度比均聚物型的要高。
由于结晶，PP的收缩率相当高，一般为1.8~2.5%。
并且收缩率的方向均匀性比PE-HD等材料要好得多。
加入30%的玻璃添加剂可以使收缩率降到0.7%。
产品简介中国石化是国内双向拉伸聚丙烯(BOPP)树脂的最大供应商，在BOPP 的理论研究方面取得了重大突破，从聚丙烯分子结构设计和控制入手，解决了拉伸稳定性、热稳定性等关键技术问题，全面提高了中国石化BOPP 专用料的产品质量，在薄膜生产时线速度可达到400米/分钟以上。
产品用途BOPP 料主要应用于具有高挺度、高透明性能的内外层包装薄膜领域，也广泛用于生产印刷复合用平膜、消光膜、珠光膜、合成纸和烟膜等产品，通常用来制作商标印刷、印刷复合、食品饮料包装、香烟包装和胶粘带等。
OverviewSinopec is the largest BOPP resin supplier in China. The company has made a breakthrough in the theoretical research on BOPP. Starting with the design and control of the molecular structure of polypropylene, Sinopec has overcome a series of technical challenges such as tensile and thermal stability and signi ficantly improved the quality of its BOPP resin. The linear velocity could exceed 400 meters per minute during film processing.ApplicationsBOPP is mainly used in the production of high-stiffness, high-transparence packaging film. It is also widely used in the production of printing and laminated film, Matt film, pearlized film, synthetic paper, cigarette film, etc.Packages, Storage and TransportationThe resin is packaged in internally film-coated polypropylene woven bags, FFS bags or container bags and the net weight is 25Kg/bag or 700Kg/bag.The resin should be stored in a drafty, dry warehouse and away from fire and direct sunlight. It should not be piled up in the open air. During transportation, the material should not be exposed to strong sunlight or rain and should not be transported together with sand, soil, scrap metal, coal or glass. Transportation together with toxic, corrosive and flammable substance is strictly prohibited.产品包装及贮运要求产品采用聚丙烯内涂膜编织袋、FFS 薄膜袋或集装袋包装，净重25Kg/袋或700Kg /袋。
断裂伸长率的概念及测试要素国家塑料行业协会如PP的材料性能：其中断裂伸长率250%，(断裂伸长率是指试样拉断时试样最大的伸长率)。
冲击强度可以看做单位截面破坏时消耗的能量。
撇开面积因素，能量=力×距离。
力是强度因素，就是应力；距离就是形变因素，比如断裂伸长率什么的。
这样，一个冲击强度高的材料，它可能是强度因素显著（拉伸强度大），而断裂伸长率中等或小。
所以说，一个冲击高的材料，断裂伸长率可能不大。
断裂伸长率是大是小，取决于基体树脂分子链的柔性。
象PE、PP的分子链都是柔性分子，断裂伸长率都是400以上，改性mpp为了增加拉力强度和环刚度，加入硬化剂及聚合物分子会受到填料对其构象变化的限制，从而导致伸长率降低至120个到250之间。
断裂伸长率，用分子量，和聚合度这些表示相关性更加好，应该还跟聚集态结构，共混体系的相结构有关。
断裂伸长率与分子量、聚集态、相结构多少也是有关系的，但是从根本上讲，还是与大分子柔性有关。
下面以PP为例说明。
①与分子量有关，但是大分子柔性已经考虑了分子量因素，分子量大的分子柔性大。
就像一块小的钢板，你很难使其变形，但是大的钢板自己都忽悠忽悠的，这是尺度变大其刚度下降的类比例子。
②聚集态也包含在分子柔性里。
结晶PP与非晶PP（熔体急冷可得），尽管结晶PP的分子链柔性下降，但是由于其在拉伸时构象变化可逆，仍然可以看成分子柔性相同，这时结晶不结晶不会影响其断裂伸长率的。
取向态的PP，如改性聚丙烯mPP，断裂伸长率值相对来说就较小，这时它的分子刚性也就较大，它绷直了以后缺乏了柔性。
这些事例充分说明，无论是基体树脂的聚集态，还是塑料的多相结构，其断裂伸长率的根本影响因素都可以归结为分子链的柔性。
③为什么分子链的柔性会决定断裂伸长率呢？因为拉伸变形的过程本质上就是一个“消耗”高分子链柔性（构象变化能力）的过程。
相关测试要素和测试的数值产生偏差；1，拉伸速度。
塑料属于粘弹性材料，它的应力松弛过程与变形速率密切相关，应力松弛需要一个时间过程。
