CHA100逆变器功能规范V1.02 功能码 名称 参数详细说明 设定范围 缺省值 更改 现场总线比例 序

号

P0组 基本功能组 P0.00 速度控制模式 0：无PG矢量控制 1：有PG矢量控制 2：V/F控制 0～2 0 ◎ 1=1 0.

P0.01 运行指令通道 0：键盘指令通道 1：端子指令通道 2：Modbus通讯指令通道（LED点亮） 3：PROFIBUS指令通道（LED点亮） 0～3 0 ◎ 1=1 1.

P0.02 速度指令选择 0：键盘设定 1：模拟量AI1设定 2：模拟量AI2设定 3：模拟量AI3设定 4：模拟量AI4设定 5：多段速运行设定 6：485通讯设定 7: profibus通讯设定 8：高速脉冲HDI给定 9：简易PLC给定 10：PID给定 0～10 0 ◎ 1=1 2.

P0.03 最大输出频率 10.00Hz～400.00Hz 10.00～400.00 50.00Hz ◎ 100=1Hz 3.

P0.04 键盘设定频率 0.00Hz～P0.03（最大输出频率） 0.00～P0.03 50.00Hz ○ 100=1Hz 4.

P0.05 运行方向选择 0：默认方向运行 1：相反方向运行 2：禁止反转运行 0～2 0 ◎ 1=1 5.

P0.06 载波频率设定 1.0～6.0kHz 1.0～6.0 由机型设定 ○ 10=1kHz 6.

P0.07 电机参数自学习 0：无操作 1：旋转参数自学习 2：静止参数自学习 0～2 0 ◎ 1=1 7. 功能码 名称 参数详细说明 设定范围 缺省值 更改 现场总线比例 序

号

P0.08 键盘及端子UP/DOWN设定 0：有效，且变频器掉电存储 1：有效，且变频器掉电不存储 2：无效 3：运行时有效，停机时清零 0～3 2 ◎ 1=1 8.

P0.09 保留功能 0～65535 0～65535 0 ◎ 1=1 9.

P0.10 保留功能 0～65535 0～65535 0 ◎ 1=1 10.

P0.11 保留功能 0～65535 0～65535 0 ◎ 1=1 11.

P0.12 功能参数恢复 0：无操作 1：恢复缺省值 2：清除故障档案 0～2 0 ◎ 1=1 12.

P1组 速度曲线组 P1.00 多段速0 -100.0～100.0% -100.0～100.0 0.0% ◎ 10=1% 100、

P1.01 多段速1 -100.0～100.0% -100.0～100.0 0.0% ◎ 10=1% 101、

P1.02 多段速2 -100.0～100.0% -100.0～100.0 0.0% ◎ 10=1% 102、

P1.03 多段速3 -100.0～100.0% -100.0～100.0 0.0% ◎ 10=1% 103、

P1.04 多段速4 -100.0～100.0% -100.0～100.0 0.0% ◎ 10=1% 104、

P1.05 多段速5 -100.0～100.0% -100.0～100.00 0.0% ◎ 10=1% 105、

P1.06 多段速6 -100.0～100.0% -100.0～100.0 0.0% ◎ 10=1% 106、

P1.07 多段速7 -100.0～100.0% -100.0～100.0 0.0% ◎ 10=1% 107、

P1.08 加减速方式选择 0：直线型 1：S曲线型 0～1 1 ◎ 1=1 108、

P1.09 电机1加速时间1 0.0～3600.0s 0.0～3600.0 20.0s ○ 10=1s 109、

P1.10 电机1减速时间1 0.0～3600.0s 0.0～3600.0 20.0s ○ 10=1s 110、

P1.11 加速S曲线开始段比例 0.1～50.0% 0.1～50.0% 10.0% ◎ 10=1% 111、 功能码 名称 参数详细说明 设定范围 缺省值 更改 现场总线比例 序

号

P1.12 加速S曲线结束段比例 0.1～50.0% 0.1～50.0% 10.0% ◎ 10=1% 112、

P1.13 减速S曲线开始段比例 0.1～50.0% 0.1～50.0% 10.0% ◎ 10=1% 113、

P1.14 减速S曲线结束段比例 0.1～50.0% 0.1～50.0% 10.0% ◎ 10=1% 114、

P1.15 起动开始频率 0.00～10.00Hz 0.00～10.00 0.00Hz ◎ 100=1Hz 115、

P1.16 起动频率保持时间 0.00～5.00s 0.00～5.00 0.00s ◎ 100=1s 116、

P1.17 寸动运行频率 0.00Hz～P0.03（最大输出频率） 0.00～P0.03 5.00Hz ◎ 100=1Hz 117、

P1.18 寸动运行加速时间 0.0～3600.0s 0.0～3600.0 20.0s ◎ 10=1s 118、

P1.19 寸动运行减速时间 0.0～3600.0s 0.0～3600.0 20.0s ◎ 10=1s 119、

P1.20 电机自学习加速时间 0.0～3600.0s 0.0～3600.0 40.0s ◎ 10=1s 120、

P1.21 电机自学习减速时间 0.0～3600.0s 0.0～3600.0 40.0s ◎ 10=1s 121、

P1.22 慢速运行频率给定 0.00Hz～P0.03（最大输出频率） 0.00～P0.03 10.00Hz ◎ 100=1Hz 122、

P1.23 慢速运行减速时间 0.0～3600.0s 0.0～3600.0 20.0s ◎ 10=1s 123、

P1.24 强迫减速减速时间 0.0～3600.0s 0.0～3600.0 2.0s ◎ 10=1s 124、

P1.25 停机方式选择 0：减速停车 1：自由停车 0～1 0 ○ 1=1 125、

P1.26 从机加速时间 0.0～3600.0s 0.0～3600.0 1.0s ○ 10=1s 126、

P1.27 从机减速时间 0.0～3600.0s 0.0～3600.0 1.0s ○ 10=1s 127、

P1.28 转速追踪再起动使能 0:禁止 1:允许 0～1 0 ◎ 1=1 128、

P1.29 正反转死区时间 0.0～3600.0s 0.0～3600.0 0.0s ○ 10=1s 129. 功能码 名称 参数详细说明 设定范围 缺省值 更改 现场总线比例 序

号

P1.30 上电时端子功能检测选择 0：上电时端子运行命令无效 1：上电时端子运行命令有效 0～1 0 ○ 1=1 130.

P1.31 停电再起动 0：禁止再起动 1：允许再起动 0～1 0 ○ 1=1 131. P1.32 再起动等待时间 0.0～3600.0s（对应P1.31为1有效） 0.0～3600.0 0.0s ○ 10=1s 132. P1.33 加速时间2 0.0～3600.0s 0.0～3600.0 20.0s ○ 10=1s 133. P1.34 减速时间2 0.0～3600.0s 0.0～3600.0 20.0s ○ 10=1s 134. P1.35 加速时间3 0.0～3600.0s 0.0～3600.0 20.0s ○ 10=1s 135. P1.36 减速时间3 0.0～3600.0s 0.0～3600.0 20.0s ○ 10=1s 136. P1.37 加速时间4 0.0～3600.0s 0.0～3600.0 20.0s ○ 10=1s 137. P1.38 减速时间4 0.0～3600.0s 0.0～3600.0 20.0s ○ 10=1s 138. P1.39 加减速时间参数组切换选择 0：不切换 1：端子选择 2：Profibus选择 0～2 0 ○ 1=1 139.

P2组 电机参数组 P2.00 电机类型选择 0：异步机 1：同步机（保留） 0～1 0 ◎ 1=1 200.

P2.01 电机基速功率 0.4～2000.0kW 0.4～2000.0 由机型设定 ◎ 10=1KW 201.

P2.02 电机基速频率 0.01～400.00 Hz 0.01～400.00 50.00Hz ◎ 100=1Hz 202.

P2.03 电机基速转速 1～36000rpm 1～36000 1460rpm ◎ 1=1rpm 203.

P2.04 电机基速电压 1～500V 1～500 380V ◎ 1=1V 204.

P2.05 电机基速电流 0.1～2000.0A 0.1～2000.0 由机型设定 ◎ 10=1A 205.

P2.06 电机基速功率因数 0.05～1.00 0.05～1.00 0.86 ◎ 100=1 206.

P2.07 电机定子电阻 0.001～65.535Ω 0.001～65.535 由机型设定 ○ 1000=1 207.

合集下载

ZBC100使用说明书S

ZBC100使用说明书S

ZBC100/300K（A）矿用隔爆型逆变式充电机使用说明书执行标准：GB 3836-2000Q/HCD04-2009淮南市长安机电设备有限责任公司1概述1.1 充电机特点本充电机的技术途径为非可控整流技术，采用超大功率逆变技术实现，其关键技术是大功率电力电子技术和嵌入控制技术。

与传统充电机相比，体积小、重量轻、效率高、智能化、保护功能丰富，智能化的充电方式（模式）对蓄电池的保护也得到大大提高。

1.2用途及使用范围本产品适用于充电电压小于300V充电电流小于100A的12吨及其以下各型矿用电机车或其它设备相同类型的蓄电池充电。

1.3规格型号Z B C 100/300 K （A）││││││┕─设计修改序号│││││┕───快速充电││││└─────额定输出电压│││└───────额定输出电流││└────────充电方式│└─────────隔爆型└──────────充电机1.4使用条件a)海拔高度不超过1000m(当运行地点的海拔高度大于1000m时,其负载能力按GB/T3859.2-1993附录B的曲线修正)；b)环境温度不超过+40℃,24h内的平均温度不超过+35℃,最低环境温度不低于-20℃。

在不工作期间（包括运输可储存）最低环境温度不低于-40℃；c)周围空气最大相对湿度不超过95%（相对于空气25℃时）；d)在具有甲烷和煤尘爆炸性气体混合物的煤矿井下；e)没有腐蚀金属或破坏绝缘性能的蒸汽环境中；f)无剧烈震动或冲击,垂直倾斜度不超过5%的固定场所；g)交流电网波动范围不超过额定值的±10%。

1.5其他本充电机防爆型式为“矿用隔爆型”，防爆标志为“ExdI”。

本充电机执行标准为：GB3836-2000Q/HCD04-20092 结构特征与工作原理2.1 结构特征充电机采用隔爆结构，方形壳体。

分为两腔设计，即隔爆主腔和隔爆接线腔。

为防止受潮腐蚀并考虑操作的舒适性，壳体通过底部支脚适当抬高。

CHY100_datasheet

CHY100_datasheet


产品特色
完全支持 Quick Charge 2.0 规范

A 类：5 V、9 V 及 12 V 输出电压 B 类：5 V、9 V、12 V 及 20 V 输出电压 可选的 12 V 和/或 20 V 输出抑制 兼容 USB 电池充电规范 1.2

自动 USB DCP 短路 D+至 D-线路 默认 5 V 模式工作 支持 TOPSwitch 和 TinySwitch 待机功耗极低

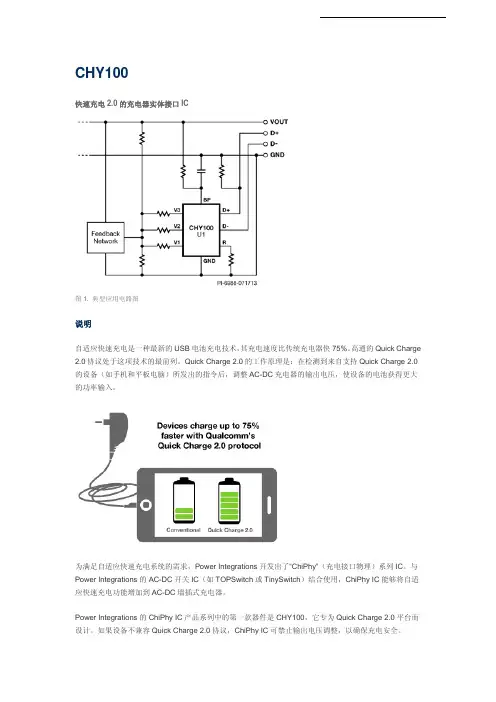

为满足自适应快速充电系统的需求，Power Integrations 开发出了“ChiPhy”（充电接口物理）系列 IC。与 Power Integrations 的 AC-DC 开关 IC（如 TOPSwitch 或 TinySwitch）结合使用，ChiPhy IC 能够将自适 应快速充电功能增加到 AC-DC 墙插式充电器。 Power Integrations 的 ChiPhy IC 产品系列中的第一款器件是 CHY100，它专为 Quick Charge 2.0 平台而 设计。如果设备不兼容 Quick Charge 2.0 协议，ChiPhy IC 可禁止输出电压调整，以确保充电安全。ຫໍສະໝຸດ PI-6988-071713
