尾矿坝稳定性分析及尾矿库施工管理的措施研究摘要:尾矿库是金属非金属矿山选矿厂不可缺少的配套设施,是维持矿山生产的重要环保和安全设施,用以堆存尾矿。
选矿厂选别矿石以后,产生大量尾矿,如不妥善处理,将对环境造成严重危害,造成水土流失及其他危害,所以必须建设安全可靠的尾矿库。
为了提高尾矿坝的稳定性,加强尾矿库建设的管理,作者结合工作实际对尾矿坝的稳定和尾矿库施工的管理深表关注,希望为解决实际问题提供理论参考。
关键词:尾矿坝;尾矿库;稳定性;施工管理1 研究的目的和意义由于我国的矿区面积大,开采量大,开采后产生的尾矿数量巨大,但由于多种原因,如果这些尾矿没有得到有效处理,当暴雨和地震发生时,很容易发生泥石流和山体滑坡等自然灾害,不仅对人民的生命财产构成重大威胁,还会破坏自然生态系统。
例如,一些尾矿含有重金属,当它们进入河流时,水受到污染,土壤渗入农田,土壤硬化,土壤质量受到污染,最终威胁到人们的健康。
根据国务院的数据,中国超过三分之一的尾矿库存在安全隐患,如果这些尾矿库问题得不到有效解决,将给人民的生命财产造成威胁。
因此,研究尾矿坝的稳定性和尾矿库的施工控制对于解决尾矿坝的不稳定性和尾矿库的安全风险具有重要意义。
2 尾矿坝稳定性分析必要性随着我国采矿业的发展,大量尾矿库相继建成,尾矿坝的安全评价和预测越来越重要,尾矿库是选矿厂生产设施的重要组成部分,投资规模较大,约占矿业总投资的5%-10%,尾矿坝是尾矿库的主要组成部分。
尾矿坝的安全运行直接关系到周边生态环境和人民生命财产的安全。
尾矿坝的坡度不应超过设计要求,有些设计太陡了,在这种情况下,在局部不稳定的情况下,安全系数不满足稳定性和防渗透的要求。
当前局势的稳定性必须通过选择具有适当质量的机制来选择,分析方法和结果必须与相应的标准一致。
为了评估尾矿库的管理和安全状况,国家先后出台了一系列措施和相关法律法规,按照有关部门的要求严格遵守相关法律法规的规定,并定期进行尾矿库稳定性监测,以确保尾矿坝得到管理,这些安全生产政策、法规和标准是预防事故和维护系统安全的重要保证,这是日常安全维护活动的基础和指南。
《尾矿库岩土勘察技术及坝体稳定性评价研究》篇一一、引言尾矿库是矿业活动中的重要设施,其安全稳定运行对于环境保护和资源利用具有重要意义。
岩土勘察技术和坝体稳定性评价是尾矿库设计与运行过程中的关键环节。
本文旨在探讨尾矿库岩土勘察技术及其在坝体稳定性评价中的应用,以期为尾矿库的安全管理提供科学依据。
二、尾矿库岩土勘察技术1. 勘察前期准备在进行尾矿库岩土勘察前,需进行充分的前期准备工作。
包括收集区域地质资料、了解矿山开采历史、确定勘察范围和目标等。
同时,还需制定详细的勘察方案,明确勘察方法、技术要求和安全措施。
2. 现场勘察方法(1)地质勘探:通过钻探、坑探等手段,获取岩土样品,了解地层结构、岩性、岩层产状等信息。
(2)地球物理勘探:利用地球物理方法,如电阻率法、自然电位法等,探测地下岩土层的物理性质和分布规律。
(3)原位测试:通过现场试验,如标准贯入试验、静力触探试验等,获取岩土的力学性质和工程性质。
3. 勘察内容与技术要求(1)地层结构:了解尾矿库区域的地层结构、岩性、厚度等地质信息。
(2)岩土物理力学性质:通过实验室测试和现场原位试验,获取岩土的物理力学性质指标,如密度、含水率、内摩擦角、粘聚力等。
(3)水文地质条件:了解地下水位、渗透性、地下水化学成分等水文地质条件,为尾矿库设计和运行提供依据。
三、坝体稳定性评价研究1. 稳定性评价方法(1)定性评价:通过现场勘察和资料收集,对坝体的地质环境、建筑材料、施工方法等因素进行综合分析,判断坝体的稳定性。
(2)定量评价:利用数学模型和计算机软件,对坝体的应力、变形、渗流等进行分析,计算坝体的稳定性系数。
2. 影响因素分析(1)地质因素:地层结构、岩土物理力学性质、水文地质条件等对坝体稳定性的影响。
(2)人为因素:尾矿库的设计、施工、运行管理等对坝体稳定性的影响。
(3)环境因素:地震、暴雨、洪水等自然灾害对坝体稳定性的影响。
3. 评价结果与应用通过对尾矿库坝体的稳定性评价,可以了解坝体的安全状况,为尾矿库的运行管理提供科学依据。
矿山尾矿调研报告矿山尾矿调研报告一、调研目的尾矿是矿山开采过程中产生的废弃物,对环境和人类健康造成了潜在的威胁。
本次调研旨在了解矿山尾矿处理的现状和存在的问题,为制定有效的环保措施提供依据。
二、调研方法本次调研采用了问卷调查和现场观察相结合的方法。
我们向多个矿山的经营者发放了问卷调查表,了解他们对尾矿处理的看法和措施。
同时,我们还前往了一些矿山现场,观察了尾矿处理设施的运营情况。
三、调研结果1. 矿山经营者对尾矿处理的重视程度不同。
其中一部分经营者认识到尾矿对环境的危害,主动采取了一些措施,如建设尾矿堆放场、进行尾矿处理等。
然而,还有一部分经营者对尾矿处理问题不够重视,存在环保措施不到位的情况。
2. 尾矿处理设施的现状各异。
在部分矿山中,我们观察到了一些尾矿处理设施的建设,如尾矿堆放场、尾矿测流站等。
然而,也有一些矿山没有明显的尾矿处理设施,尾矿直接排放到周围的环境中。
3. 尾矿处理中存在的问题。
在一些矿山中,尾矿处理设施虽然建设了,但运营维护不到位,导致尾矿无法得到有效处理,造成环境污染。
另外,一些矿山对尾矿的监测不够,缺乏对尾矿处理效果的全面评估。
四、调研分析1. 尾矿处理在矿山经营中的重要性。
尾矿处理不仅与环境保护相关,也与矿山经营效益密切相关。
尾矿处理不当可能导致环境污染,进而引发相关法规的惩罚,对矿山经营造成重大影响。
2. 尾矿处理需加强监管。
当前,尾矿处理的监管力度还不够,导致一些矿山在环保问题上存在疏漏。
相关部门应加大对矿山尾矿处理的监管力度,严格要求矿山经营者履行环保责任。
五、调研建议1. 制定完善的尾矿处理标准。
相关部门应针对不同类型的矿石和尾矿,制定相应的尾矿处理标准,明确矿山经营者的环保责任。
2. 强化尾矿处理设施建设和运营维护。
矿山经营者应建设规范的尾矿处理设施,并加强运营维护,确保尾矿得到有效处理,降低环境风险。
3. 加大对矿山尾矿处理的监管力度。
相关部门应建立健全的监管机制,加强对矿山尾矿处理的监督检查力度,对违规行为进行严肃处罚。
论某矿山高浓度尾矿干堆尾矿坝稳定性分析摘要:若尾矿库溃坝出现相关事故,这样会导致公众的健康与财产受到威胁,也会对周边环境造成一定的影响。
本文主要依托于某矿山尾矿库,尾矿库情况进行介绍,对高浓度尾矿干堆尾矿坝稳定性进行分析,并提出提高坝体稳定性的相关措施。
关键词:尾矿坝;稳定性分析;极限平衡法引言:尾矿库属于选场尾矿的储存场所,其中集聚比较高势能,属于人造泥石流堆,一旦其出现溃坝的安全隐患,就可能存在比较大的安全事故,是尾矿库得到安全保障属于矿山安全生产关键环节。
下文主要对尾矿坝稳定性展开系统的研究,与固有的尾矿库堆存模式不同,矿山尾矿库运用的是最先进的尾矿干堆技术,并科学的展开设计。
1尾矿库概况本文研究的矿山具体位置在我国北方某城市,其矿山的地貌上属于低山丘陵地貌,处于内陆干燥气候区,运用的是高浓缩干堆技术进行堆放。
尾矿系统年输送浓缩尾矿大概为897万吨。
主要是将海拔1499m新选矿厂传输至约3.09km外海拔标高1781m的尾矿库展开浓缩堆放,该尾矿坝库容量大概是5761万方,尾矿坝的下游最大高度是49m,尾矿坝的上游最大高度是32m,坝体总长大概是9km,具体的平均高度是16m。
按照库容与坝高以及工程相关主要因素,本次研究的尾矿库属于三级库。
本尾矿堆存场具体位于选厂北侧一条坡度很缓沟谷中,这个沟谷主要是南北方向,一般情况下是干沟,并不存在水流,一旦出现暴雨天气就会存在洪水情况,尾矿库运用的是高浓缩干堆技术开展的设计与相关建设。
2高浓度尾矿干堆尾矿坝稳定性分析主要是根据极限平衡法基本核心原理,并主要是运用Geo-studio这种模拟软件对南坝以及北坝存在的稳定性展开系统的研究。
其中南坝主要运用Geo-studio软件中存在的SEEP/W模块对各种蓄水深度下的坝体渗流状态进行科学计算,并把最终的结论输送至SLOPE/W模块内,并对坝体存在的稳定性展开计算,这样就能够生成南坝在各种蓄水深度下匹配的坝体稳定性系数。

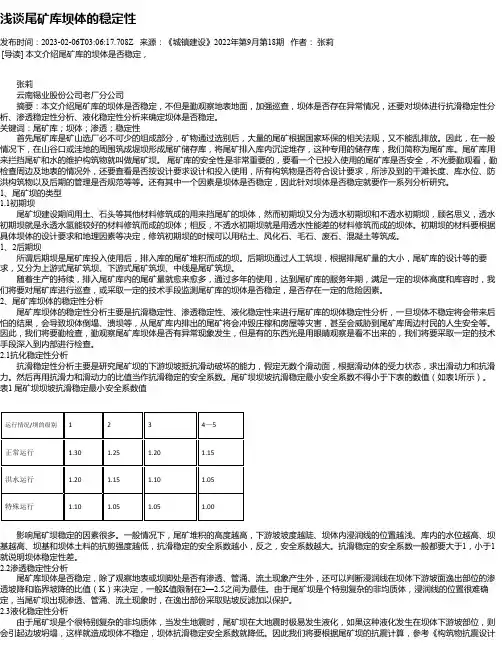

浅谈尾矿库坝体的稳定性发布时间:2023-02-06T03:06:17.708Z 来源:《城镇建设》2022年第9月第18期作者:张莉[导读] 本文介绍尾矿库的坝体是否稳定,张莉云南锡业股份公司老厂分公司摘要:本文介绍尾矿库的坝体是否稳定,不但是勤观察地表地面,加强巡查,坝体是否存在异常情况,还要对坝体进行抗滑稳定性分析、渗透稳定性分析、液化稳定性分析来确定坝体是否稳定。
关键词:尾矿库;坝体;渗透;稳定性首先尾矿库是矿山选厂必不可少的组成部分,矿物通过选别后,大量的尾矿根据国家环保的相关法规,又不能乱排放。
因此,在一般情况下,在山谷口或洼地的周围筑成堤坝形成尾矿储存库,将尾矿排入库内沉淀堆存,这种专用的储存库,我们简称为尾矿库。
尾矿库用来拦挡尾矿和水的维护构筑物就叫做尾矿坝。
尾矿库的安全性是非常重要的,要看一个已投入使用的尾矿库是否安全,不光要勤观看,勤检查周边及地表的情况外,还要查看是否按设计要求设计和投入使用,所有构筑物是否符合设计要求,所涉及到的干滩长度、库水位、防洪构筑物以及后期的管理是否规范等等。
还有其中一个因素是坝体是否稳定,因此针对坝体是否稳定就要作一系列分析研究。
1、尾矿坝的类型1.1初期坝尾矿坝建设期间用土、石头等其他材料修筑成的用来挡尾矿的坝体,然而初期坝又分为透水初期坝和不透水初期坝,顾名思义,透水初期坝就是永透水氢能较好的材料修筑而成的坝体;相反,不透水初期坝就是用透水性能差的材料修筑而成的坝体。
初期坝的材料要根据具体坝体的设计要求和地理因素等决定,修筑初期坝的时候可以用粘土、风化石、毛石、废石、混凝土等筑成。
1、2后期坝所谓后期坝是尾矿库投入使用后,排入库的尾矿堆积而成的坝。
后期坝通过人工筑坝,根据排尾矿量的大小,尾矿库的设计等的要求,又分为上游式尾矿筑坝、下游式尾矿筑坝、中线是尾矿筑坝。
随着生产的持续,排入尾矿库内的尾矿量就愈来愈多,通过多年的使用,达到尾矿库的服务年期,满足一定的坝体高度和库容时,我们将要对尾矿库进行巡查,或采取一定的技术手段监测尾矿库的坝体是否稳定,是否存在一定的危险因素。

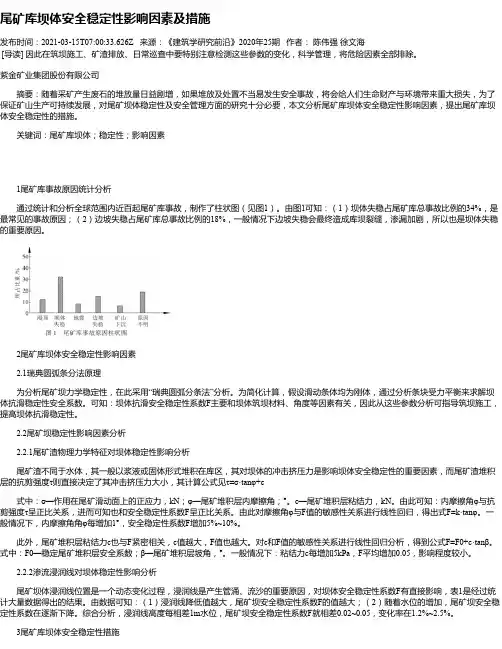

尾矿库坝体安全稳定性影响因素及措施发布时间:2021-03-15T07:00:33.626Z 来源:《建筑学研究前沿》2020年25期作者:陈伟强徐文海[导读] 因此在筑坝施工、矿渣排放、日常巡查中要特别注意检测这些参数的变化,科学管理,将危险因素全部排除。
紫金矿业集团股份有限公司摘要:随着采矿产生废石的堆放量日益剧增,如果堆放及处置不当易发生安全事故,将会给人们生命财产与环境带来重大损失,为了保证矿山生产可持续发展,对尾矿坝体稳定性及安全管理方面的研究十分必要,本文分析尾矿库坝体安全稳定性影响因素,提出尾矿库坝体安全稳定性的措施。
关键词:尾矿库坝体;稳定性;影响因素1尾矿库事故原因统计分析通过统计和分析全球范围内近百起尾矿库事故,制作了柱状图(见图1)。
由图1可知:(1)坝体失稳占尾矿库总事故比例的34%,是最常见的事故原因;(2)边坡失稳占尾矿库总事故比例的18%,一般情况下边坡失稳会最终造成库坝裂缝,渗漏加剧,所以也是坝体失稳的重要原因。
2尾矿库坝体安全稳定性影响因素2.1瑞典圆弧条分法原理为分析尾矿坝力学稳定性,在此采用“瑞典圆弧分条法”分析。
为简化计算,假设滑动条体均为刚体,通过分析条块受力平衡来求解坝体抗滑稳定性安全系数。
可知:坝体抗滑安全稳定性系数F主要和坝体筑坝材料、角度等因素有关,因此从这些参数分析可指导筑坝施工,提高坝体抗滑稳定性。
2.2尾矿坝稳定性影响因素分析2.2.1尾矿渣物理力学特征对坝体稳定性影响分析尾矿渣不同于水体,其一般以浆液或固体形式堆积在库区,其对坝体的冲击挤压力是影响坝体安全稳定性的重要因素,而尾矿渣堆积层的抗剪强度τ则直接决定了其冲击挤压力大小,其计算公式见τ=σ·tanφ+c式中:σ—作用在尾矿滑动面上的正应力,kN;φ—尾矿堆积层内摩擦角;°。
c—尾矿堆积层粘结力,kN。
由此可知:内摩擦角φ与抗剪强度τ呈正比关系,进而可知也和安全稳定性系数F呈正比关系。

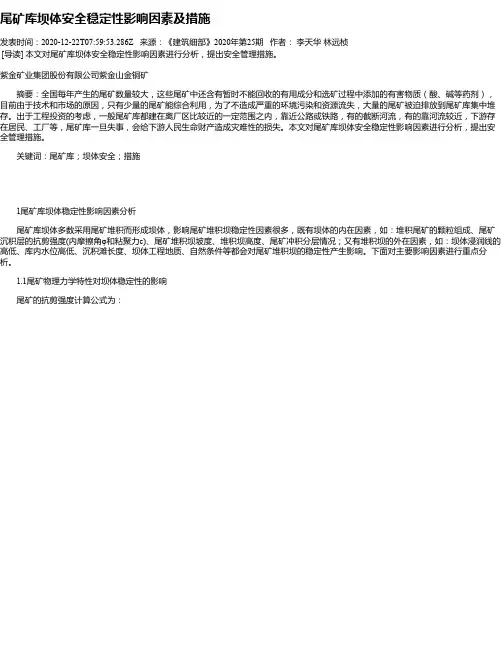

尾矿库坝体安全稳定性影响因素及措施发表时间:2020-12-22T07:59:53.286Z 来源:《建筑细部》2020年第25期作者:李天华林远桢[导读] 本文对尾矿库坝体安全稳定性影响因素进行分析,提出安全管理措施。
紫金矿业集团股份有限公司紫金山金铜矿摘要:全国每年产生的尾矿数量较大,这些尾矿中还含有暂时不能回收的有用成分和选矿过程中添加的有害物质(酸、碱等药剂),目前由于技术和市场的原因,只有少量的尾矿能综合利用,为了不造成严重的环境污染和资源流失,大量的尾矿被迫排放到尾矿库集中堆存。
出于工程投资的考虑,一般尾矿库都建在离厂区比较近的一定范围之内,靠近公路或铁路,有的截断河流,有的靠河流较近,下游存在居民、工厂等,尾矿库一旦失事,会给下游人民生命财产造成灾难性的损失。
本文对尾矿库坝体安全稳定性影响因素进行分析,提出安全管理措施。
关键词:尾矿库;坝体安全;措施1尾矿库坝体稳定性影响因素分析尾矿库坝体多数采用尾矿堆积而形成坝体,影响尾矿堆积坝稳定性因素很多,既有坝体的内在因素,如:堆积尾矿的颗粒组成、尾矿沉积层的抗剪强度(内摩擦角φ和粘聚力c)、尾矿堆积坝坡度、堆积坝高度、尾矿冲积分层情况;又有堆积坝的外在因素,如:坝体浸润线的高低、库内水位高低、沉积滩长度、坝体工程地质、自然条件等都会对尾矿堆积坝的稳定性产生影响。
下面对主要影响因素进行重点分析。
1.1尾矿物理力学特性对坝体稳定性的影响尾矿的抗剪强度计算公式为:1.3坡度对坝体稳定性的影响坝坡越陡安全稳定性系数越小,坝坡越缓安全稳定性系数越大,当坝坡太缓时,由于坝外坡增长,虽然浸润线有所降低,但浸润线与坝坡坡面的距离缩小,这种情况下浸润线就有可能逸出坝面,不利渗流稳定,反而直接威胁坝体安全。
因此,尾矿坝坝坡度的选择,应是在保证有足够的安全系数的前提下,坝坡不宜太缓,否则使浸润线可能会逸出,影响坝体安全稳定性。
此外,坝坡过缓,就减少了尾矿库的库容,同时增加筑坝工程量,这也是不经济的。
某矿尾矿库防洪安全及坝体稳定性分析辽宁省丹东市 118000摘要:尾矿库是矿山选矿厂必不可少的组成部分,也是矿山安全事故的易发区域。
尾矿库不仅会占用大片土地,改变和破坏周边生态环境,还容易受到降水等自然因素的影响,从而引发溃坝事故,造成人员和经济上的损失。
因此,开展尾矿库防洪安全分析和稳定性分析对矿山安全正常生产具有重要的意义。
关键词:尾矿库;防洪安全本文通过对尾矿库等级、洪水量参数和防洪能力进行定量计算分析,评价了尾矿库的防洪安全性。
同时,利用瑞典圆弧法对不同工况下的尾矿库进行了稳定性分析,为后续尾矿库的安全运行提供了理论依据。
1 工程背景某尾矿库采用上游法加高坝体,利用碎石土修筑子坝,分台阶逐步加高堆积坝至最终设计标高1 269 m, 总坝高29.0 m, 总库容11.06×104m3。
坝顶宽2 m, 坝轴线长为30.0 m, 坝内坡比为1∶1.8,外坡比为1∶2。
坝内坡设置反滤层,由内及外依次为碎石、砾石、土工布和预制混凝土块,坝外坡采用干砌石护坡。
排洪系统采用排水斜槽涵管形式,涵管出口处设置消力池。
2 尾矿库防洪安全分析2.1 尾矿库等级及划分标准该尾矿库设计最终堆积标高12 690 m, 总坝高29.0 m, 总库容11.06×104m3。
尾矿库现状已达到最终设计标高。
根据尾矿库容V和坝高H的标准划分,见表1,尾矿库现状等别为五等、洪水重现期为100 a, 因此本次调洪演算尾矿库按照五等库、100 a一遇防洪标准进行校核。
由于该尾矿库天然地形受限,较难满足洪水工况下干滩长度要求,加之尾矿库汇水面积较小,因此采用碾压土坝筑子坝,可作为洪水工况下临时挡水之用。
尾矿库最小安全超高按照挡水坝标准进行复核,具体数值见表2。
从表中可以看出,挡水坝的安全超高大于等于最小安全加高值、最大风壅水面高度和最大风浪爬高三者之和,符合安全标准。
表1 尾矿库等别划分表表2 尾矿库安全超高值2.2 洪水量参数根据尾矿库地理位置和湖南省地区暴雨、洪水参数等资料的分析,结合尾矿库地形,利用地形图确定尾矿库基本汇水参数,进而计算尾矿库所在地区洪水量的基本情况,为后续尾矿库的防洪措施和洪水的情形预测提供一定的水文数据。
第2l卷第5期2001年12月地下空间UNDERGRoUNDSPACEVol_21No.5I)ec.2001文章绾号:1001—831x(2001)05一0412一06尾矿库山体边坡稳定性分析与防治研究’李爱兵(长沙矿山研究院,长沙410032)摘要:本文对某矿拟建于“V”字形的峡谷中的尾矿库北坡存在的不良地质现象——由崩塌所形成的9~18m厚的地表松歌堆积层山体边坡进行了稳定性分析与坊治研究,研究结果表明:北坡稳定性取决于地质堆积层潜滑休,即堆积体的穗定性。
该堆积体在自然状态下处于基本稳定状态,但在雨水及库水位升高作用下,城体局部区域将处于极限平衡状态,在采取防治措施后,堆积休可选到稳定。
关键词:边坡|稳定性}数值模拟}极限平衡中田分类号:Tu457文献标识码:A四川某矿一拟建尾矿库位于一。
v”字形的峡谷中,根据工程地质勘察结果,在该尾矿库北坡存在不良地质现象,在坡体下部受岩体结构影响由崩塌所形成的9~18m厚的地表松散堆积层,其地表松散堆积物为稍密~中密含粘土质碎石、块石,无滑坡向倾斜分布的连续软弱层,其下与基岩的接触面倾角与现有坡度接近.因此,北坡的稳定性主要取决于该堆积体的稳定性,这决定于地表松散体与下伏岩层的接触面的力学性质,但在尾矿的逐年堆积下,一方面有利的是尾矿沉积后对北坡堆积体有一定的主动压力,起一定的压脚作用I另一方面尾矿水对北坡的坡脚岩体的长期浸润作用,从而降低岩体的c、西值,并将坡体内的地下水位抬高,且尾矿的堆积过程是动态发展的,对边坡的稳定性是非常不利的.这就是该尾矿库北坡的特殊性和复杂性。
本次进行边坡稳定性研究的重点就在于评价这二者的影响,对其稳定性进行定量评价并据评价结果提出相应的治理措麓。
1边坡工程地质条件1.1工程地质北坡分布的地层有第四系、震旦系中厚层块状白云岩,前震旦系会理群青龙山组基性——中酸性凝灰岩、板岩、灰岩.会理群黑山组板岩、白云岩夹变基性火山岩上统。
目录第一章绪论第一节项目由来第二节编制依据第三节编制目的任务第四节自然地理概况第五节工作方法、完成工作量及质量评述第二章尾矿库基本情况第一节尾矿库现状及运行情况第二节尾矿库设计情况第三节尾矿库等别及构筑物级别第三章岩土工程勘察第一节勘察工作概述第二节坝体岩土工程地质特性第四章坝体稳定性分析第一节计算方法第二节计算剖面及参数确定第三节计算工矿及荷载组合第四节渗透稳定性计算第五节坝坡稳定性计算第六节液化稳定性计算第五章结论及建议第一节结论第二节建议附图图号图名比例尺1 尾矿库现状平面布置图2 建筑物和勘探点位置图 1:10003 工程地质剖面图1—1/水平:1:400 垂直:1:1004 工程地质剖面图2—2/水平: 1:400 垂直:1:1005 工程地质剖面图3—3/水平:1:300 垂直:1:1006 工程地质剖面图4—4/水平:1:300 垂直:1:1007 工程地质剖面图5—5/水平:1:300 垂直:1:100附表附表1 物理力学指标统计表附表2 土工试验成果表有关证件1.项目承担单位企业法人营业执照复印件;2.项目承担单位勘察资质证书复印件。
第一章绪论第一节项目由来河北****有限责任公司尾矿库,位于河北省曲阳县****镇、河北****有限责任公司北约0.2Km的山沟内。
主要存放河北****有限责任公司所排放的粉煤灰。
尾矿库设计的总坝高为28m ,初期坝坝高为16m,目前尾矿库堆积高度距初期坝坝顶约7.5m。
为保证尾矿库的安全运行,验证现状坝体的稳定性,根据《尾矿库安全技术规程》和《尾矿库安全监督管理规定》等有关要求,公司受河北****有限责任公司的委托,对其尾矿库进行坝体岩土工程地质勘察并进行坝体稳定性分析报告的编制工作。
第二节编制依据1.《尾矿库安全监督管理规定》(国家安监总局令第6号);2.《尾矿库安全技术规程》(AQ2006-2005);3.《岩土工程勘察规范》(GB50021-2001);4.《上游法尾矿堆积坝工程地质勘察规范》(YBJ11-86);5.《选矿厂尾矿设施设计规范》(ZBJ1-90);6.《水工建筑物抗震设计规范》(DL5073-2000);7.《碾压式土石坝设计规范》(SL274—2001);8.《尾矿设施施工及验收规程》(YS5418—95);9.《河北省尾矿库坝体稳定性分析技术导则》(试行);10.《河北****有限责任公司设计方案》(河北省****设计院,1988年4月);11. 河北****有限责任公司尾矿库坝体稳定性分析委托书。
第三节编制目的任务一、编制目的为确保河北****有限责任公司尾矿库的安全和正常运行,按照《河北省尾矿库坝体稳定性分析技术导则》(试行)有关规定和技术要求,采用勘探、原位测试和室内试验的方法,取得坝体稳定性分析的有关物理力学参数,其主要目的是:1.验证现状尾矿库坝体的稳定性;2.为坝体继续加高提供设计依据,并评价其适宜性和稳定性;3.分析影响坝体稳定的不利因素,提出治理技术措施建议。
二、主要任务1.查明尾矿堆积体的颗粒组成、密实程度及沉积条件;2.查明尾矿堆积体的物理力学性质;3.查明勘察期间浸润线的位置和坝体渗漏量,评价坝体的渗透稳定性。
4.对初期坝在现状条件下,按正常运行、洪水运行和特殊运行条件分别进行边坡稳定计算,确定坝体的边坡抗滑稳定安全系数,评价初期坝的抗滑稳定性。
5. 判别坝基土和堆坝材料的液化可能性和液化势,评价其液化稳定性。
6.研究尾矿坝基和坝体的稳定性,查明各种不稳定因素,提出相应的工程措施方案。
第四节自然地理概况河北****有限责任公司尾矿库位于位于河北省曲阳县****镇、河北****有限责任公司北约0.2Km的山沟内。
地处阜平县、曲阳县、唐县交汇处,南邻335省道,有山间柏油马路直通灰场,大中型汽车均可通过,交通方便(图1—1)。
本区地处华北平原西部,太行山脉东麓中低山区,地势西北高、东南低,地貌自西北向东南依次为低山、丘陵、平原,区域地质构造为新华夏系太行隆起带北段,地貌类型按成因划分,主要为剥蚀风化地貌类型和冲沟侵蚀地貌类型。
本区属半干旱大陆性山岳气候,四季分明,寒暑变化剧烈。
年平均气温12.4°C,最高气温为41.7°C,最低气温为-18.9°C。
最大年降雨量960.0毫米。
主导风向:夏季南东、冬季北西,全年平均风速19.1米/秒,最大风速23.3米/秒。
河北****有限责任公司尾矿库位于河北省曲阳县****镇、河北****有限责任公司北约0.2Km的山沟内。
山谷大致呈东北-西南方向,主要被草和灌木覆盖,树木数量较少。
谷底坡度为1:8,局部为1:6。
边坡稳定性较好,不存在滑坡、泥石流等不良地质灾害。
库区内地层比较简单,主要以奥陶系中奥陶统石灰岩为主,广泛分布。
其次为第四系冲洪积、坡积松散岩层,分布于库区冲沟内。
图1-1 交通位置图4库区地下水类型主要为基岩裂隙水。
主要接受大气降水垂直入渗补给,地下水的排泄以侧向径流为主。
根据《中国地震动参数区划图》(GB18306—2001)划分,库区地震动峰值加速度0.05g,地震动反映谱特征周期0.30s。
相应抗震设防烈度为6度。
库区下游200m内没有居民、村庄、和较大的建筑物。
库区周围无风景旅游景点和文物古迹及自然保护区。
第五节工作方法、完成工作量及质量评述一、工作方法在明确勘察目的、任务和技术要求的基础上,通过收集和分析已有资料、现场踏勘了解场地工程地质条件,编制合理可行的勘察纲要。
勘察方法以勘探、原位测试和室内试验等手段为主,辅以必要的工程地质测绘,查明了尾矿坝体的工程地质条件,取得了坝体稳定计算的物理力学参数,为评价坝体稳定性提供了可靠的依据。
二、完成主要工作量完成主要工作量见表1-1。
表1-1 主要工作量表第二章尾矿库基本情况第一节尾矿库现状及运行情况河北****有限责任公司尾矿库于****年建成并投入使用,其位于位于河北省曲阳县****镇、河北****有限责任公司北约0.2Km 的山沟内。
主沟谷蜿蜒曲折,汇水面积2.0km2,属山谷型尾矿库。
放矿方法采用单管排放尾砂。
初期坝为透水堆石坝,为干砌石筑坝,浆砌石护坡。
初期坝坝顶标高为228.0m,初期坝坝高16m,坝长146 m,坝顶宽3.0m,外坡坡比为1:2.0,尾矿坝外坡为浆砌块石护坡。
目前尾矿库滩顶高程约220.51m,堆积高度距初期坝坝顶约7.5m (因电厂所排放的灰渣都为邻近的水泥厂利用生产水泥及作为建筑材料,且供不应求)。
尾矿库在库内外设置明槽-管式排洪系统。
在库区西侧设置截洪沟,使库区上游积水沿上游截洪沟进入排洪系统。
库内排水系统由溢水塔、排水管、流槽、消力池组成。
截洪沟、排洪隧洞及流槽均为浆砌石结构,初期坝下游坡底部设有两排排水孔。
现场检查发现:排洪构筑物无变形、位移、损毁、淤堵等现象,运行工况正常;坝体未见明显的溢出、管涌、流砂、渗漏、塌陷等不良现象。
第二节尾矿库设计情况河北****有限责任公司尾矿库方案设计由河北省****设计院于19**年4月完成。
该尾矿库设计规模按年排灰量为3.0万t设计。
筑坝方式采用上游法。
初期坝为透水堆石坝,为干砌石筑坝,浆砌石护坡,石料采用采矿废石、选厂平整场地弃石及库内开采岩石,坝高为16m,坝长146m,坝顶宽3.0m,坝体上游坡比1:0.8,下游坡比1:1.0,利用土工布做反滤层;后期堆积坝高度12m。
设计总坝高28m,总库容约为225万m3。
由此,确定尾矿库等别为五等工程。
尾矿库防洪设计标准:尾矿库启用初期,洪水重现期20年;启用中、后期,洪水重现期50年。
抗震设防烈度按6度。
排水及调洪系统设计。
尾矿库在库内外设置明槽-管式排洪系统,截洪沟、排洪隧洞及流槽均为浆砌石结构。
截洪沟断面为2000×2500mm;排洪隧洞断面为1000×2000mm;流槽断面为1500×1500mm。
坝基及坝址处两侧山坡均清除覆盖层至基岩面。
第三节尾矿库等别及构筑物级别根据《尾矿库安全技术规程》(AQ2006-2005)规定,该尾矿库等别为五等,主要构筑物等别五等,次要构筑物等别为五等。
坝体(镜向东北) 排水孔(镜向东北)初期坝顶(镜向东南)库区(镜向北) 流槽(镜向东)截洪沟(镜向北)第三章岩土工程勘察第一节勘察工作概述一、勘察目的、任务勘察的主要目的是为现状尾矿库坝体稳定性分析计算提供可靠的物理力学参数,同时为尾矿坝继续加高或闭库设计提供必要的技术参数。
其主要任务是:1、查明尾矿堆积体的组成、密实程度及沉积条件;2、查明尾矿堆积体的物理力学性质;3、查明勘察期间浸润线的位置,当渗漏较严重或因渗漏而污染自然环境时,尚应查明渗漏途径;4、判定建筑场地类别,提供抗震设计有关参数;5、研究坝体稳定性,查明各种不稳定因素,提出相应的工程措施方案。
二、勘察方法及工作布置原则本次勘察采用工程地质测绘与调查、钻探、原位测试和室内土工试验相结合的方法进行。
勘察工作技术要求及工作量的布置严格按照《河北省尾矿库坝体稳定性分析技术导则》(试行)和有关勘察规范进行。
外业工作于20*年*月2*日至*月*日完成。
勘探线垂直坝轴线布置,共布3条勘探线,具体位置见勘探点和建筑物平面位置图。
三、完成主要工作量本工程勘察钻探采用XY-1型工程钻机回转钻进,原位测试采用标准贯入试验方法。
钻孔内用薄壁取土器静压采取原状土样,取样等级为Ⅰ级,标贯器中取扰动样,取样等级为Ⅳ级。
共完成勘探点6个。
其中,取土孔3个,标贯孔2个。
总进尺30.4m。
取原状样11件,标贯试验9次,室内渗透试验4个。
第二节坝体岩土工程地质特性根据钻探揭露结果,可将库区自上而下划分为三种类型:即尾矿堆积材料、初期坝筑坝材料和库基原始天然地层,其中初期坝坝体材料为块石干砌而成,浆砌石护坡;坝基为石灰岩;尾矿堆积材料均为尾粉土。
其工程地质特性如下:①尾粉土:灰色,松散,稍湿,土质较均,局部夹粉砂薄层。
粘聚力5.0-12.1kPa,内摩擦角20.3º-26.6º。
②石灰岩:灰色,变晶结构,块状构造,主要矿物成分碳酸盐矿物,微风化,动探探锤。
其分布情况及物理力学指标详见工程地质剖面图及物理力学指标统计表(附后)。
第四章坝体稳定性分析第一节计算方法渗流的分析方法分为公式法和有限元方法,本次渗流计算采用有限元方法。
有限元方法是依据非饱和土理论、根据基本的渗流理论――达西定律等,采用有限元方法分析稳定流中多种边界条件、多种材料的堤坝或土体的渗流分析。
坝坡稳定计算方法分为瑞典圆弧法和简化毕肖普法,本次计算采用瑞典圆弧法,同时采用简化毕肖普法计算与之相比较。
第二节计算剖面及参数确定计算剖面选取最大坝高处剖面。
坝体材料的物理力学指标依据本次勘察成果,基岩及初期坝指标按照相关规范及经验确定,见表4-1。
