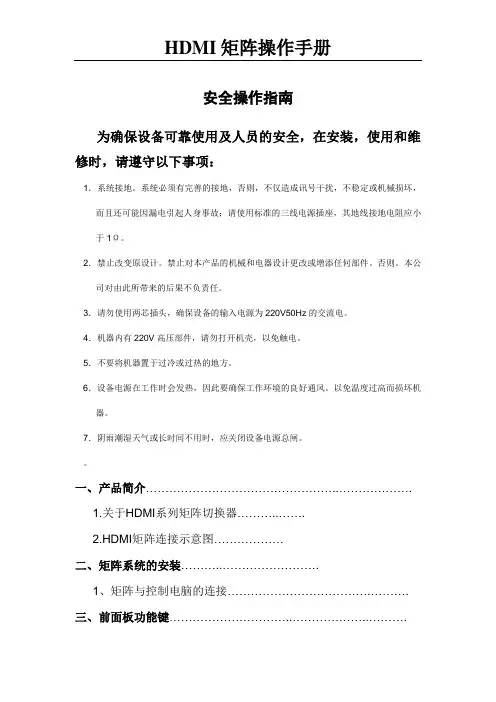

HDMI矩阵操作手册
安全操作指南
为确保设备可靠使用及人员的安全，在安装，使用和维修时，请遵守以下事项：
1．系统接地。系统必须有完善的接地，否则，不仅造成讯号干扰，不稳定或机械损坏，而且还可能因漏电引起人身事故；请使用标准的三线电源插座，其地线接地电阻应小于1Ω。
2．禁止改变原设计。禁止对本产品的机械和电器设计更改或增添任何部件。否则。本公司对由此所带来的后果不负责任。
3．请勿使用两芯插头，确保设备的输入电源为220V50Hz的交流电。
4．机器内有220V高压部件，请勿打开机壳，以免触电。
5．不要将机器置于过冷或过热的地方。
6．设备电源在工作时会发热，因此要确保工作环境的良好通风。以免温度过高而损坏机器。
7．阴雨潮湿天气或长时间不用时，应关闭设备电源总闸。
。
一、 产品简介…………………………………………..……………….
1.关于HDMI系列矩阵切换器………..…….
2.HDMI矩阵连接示意图………………
二、 矩阵系统的安装………..…………………….
1、矩阵与控制电脑的连接……………………………….……….
三、 前面板功能键…………………………..………………..……….
2 1、 切换指令……………………………………..…………….
2、 UP、Down状态查询指令……………………..………….
3、 SAVE存储指令…………………………………………….
4、 RECALL调用指令…………………………………...…….
5、 CANCEL键…………………………………………..…….
四、 矩阵控制软件…………………….……….….
五、 RS232通讯协议…………………………………………………
产品简介:
1.1关于HDMI系列矩阵切换器
HDMI数字视频矩阵切换器是为了将计算机数字视频信号进行重新分配和组合的矩阵交换设备，该设备可将多路HDMI数字视频输入信号切换到多路输出通道的任意通道上去。可广泛用于所有需要进行HDMI信号分配和组合的场合，应用领域涉及军工、多媒体教学、电视电话会议、金融、科研、气象等领域。
实用标准
文案大全
金刚1024
King Kong 1024
DMX控制器
DMX Console
用户手册
实用标准
文案大全 目录
1 综述
1.1 功能描述
1.2 规格参数
2 安装
2.1 设备与附件
2.2 注意事项
2.3 连接灯具
3 操作使用
3.1 面板图
3.2 常用词汇介绍
4 配接
4.1 创建 4.1.1 配接常规灯
4.1.2 配接电脑灯
4.1.3 查看配接信息
4.2 编辑
4.2.1 重新配接灯具地址码
4.2.2 删除配接
4.2.3 配接效用
5 控制灯具
5.1 灯具的选择与反选
5.2 修改属性值
5.3 电脑灯的高级控制
5.4 扇形
6 图形生成器 实用标准
文案大全 6.1 图形调用
6.2 图形编辑
6.3 图形删除
7 单步场景
7.1 创建
7.2 导入
7.3 复制
7.4 删除
7.5 时间
7.6 运行
8 多步场景
8.1 创建
8.2 删除步 8.3 步时间
8.4 导入步
8.5 全局时间
8.6 删除场景
8.7 复制场景
8.8 运行
8.9 连接
9 设置
9.1 擦除重演数据
9.2 擦除所有数据
9.3 语言切换
实用标准
文案大全 1 综述
1.1 功能描述
KingKong1024 电脑灯光控制台可同时控制96台电脑灯。读取珍珠R20格式灯库，置图形效果，轻松实现X/Y走圆，RGB彩虹效果，光束波浪式亮暗等效果。能同时运行10个场景、执行5个置图形，可使用推杆运行场景并调整场景的调光通道的亮度等级。
1.2 规格参数
DMX512 通道数 1024
电脑灯的配接数量 96
电脑灯重新配接地址码 支持
灯具水平垂直交换 支持
灯具通道反倒输出 支持 灯具通道滑步模式切换 支持
每台电脑灯最多可用控制通道 40主通道+40微调通道
灯库 支持珍珠R20灯库
专业矩阵切换器
该系列按键适用于8x8规模以下矩阵
1) 指示灯
COM: 串口通讯指示灯，当发送串口命令时该灯闪烁
RUN: 运行指示灯，一直处于常亮状态说明设备运行正常
2) 显示屏
OUTPUT（输出通道号） 1 2 3 4 5 6 7 8
INPUT（输入通道号） 1 2 3 4 5 6 7 8
3) 按键
在前面板上的键盘：:INPUT/OUTPUT
INPUT/OUTPUT
0 — 9: 数字键，用于输出通道，设备地址和场景的选择。
ALL: 输入通道号＋All，可将该输入切换到所有输出通道。
序号 名称 功能
1 Audio 用于选择切换音频模式
2 Video 用于选择切换视频模式
3 AFV 用于选择切换音视频模式
4 STO Store,用于存储场景
5 REC Recall，用于恢复场景
6 LOCK 锁定键盘或解除键盘锁定
7 FUN 更换设备地址
8 TAKE 确定操作
4)设备地址的修改：“FUN”+“1-9”+TAKE
5) 切换指令操作方法:“输出通道”+ “功能键”+“输入通道”+“TAKE” ；
6)“功能键”是指：
AFV : 表示音视频信号同时切换，
Video: 表示只切换视频信号或VGA信号，
Audio: 表示只切换音频信号，
* “输出通道”是指：要连接的下级设备当前所连接的通道，面板上的“0-9”号数字键。
* “输入通道”是指：要切换的信号源当前所连接的通道，面板上的“0-9”号数字键。
* “TAKE”是指：表示确认操作。
现在以8系列为例说明：
例1：将第6路音视频输入信号切换到第8路通道输出，操作如下：
“8” + AV + “6” + “TAKE”
例2：将7路视频输入信号切换到第8路通道输出，操作如下：
“8” + “Video” +“7” + “TAKE”
例3：将第2路音视频输入信号切换到所有通道输出，操作如下：
1 金刚1024
DMX控制器
用户手册
2 目录
1 综述
1.1 功能描述
1.2 规格参数
2 安装
2.1 设备与附件
2.2 注意事项
2.3 连接灯具
3 操作使用
3.1 面板图
3.2 常用词汇介绍
4 配接
4.1 创建
4.1.1 配接常规灯
4.1.2 配接电脑灯
4.1.3 查看配接信息
4.2 编辑
4.2.1 重新配接灯具地址码
4.2.2 删除配接
4.2.3 灯具参数
5 控制灯具
5.1 灯具的选择与反选
5.2 修改属性值
5.3 灯具区推杆功能的切换
5.4 电脑灯的高级控制
5.5 扇形
6 图形生成器
6.1 图形调用
6.2 图形编辑
6.3 图形删除
6.4 改变图形运行方向
6.5 重演参数
7 单步场景
7.1 创建
7.2 导入 3 7.3 复制
7.4 删除
7.5 时间
7.6 运行
8 多步场景
8.1 创建
8.2 删除步
8.3 步时间
8.4 导入步
8.5 全局时间
8.6 删除场景
8.7 复制场景
8.8 运行
8.9 连接
8.10 高级控制选项
9 素材
9.1 存储素材
9.2 调用素材
9.3 删除素材
10 设置
10.1 擦除重演数据
10.2 擦除所有数据
10.3 语言切换
11 升级
12 灯库编辑器
4 感谢您选择使用金刚系列电脑控台！
1 综述
1.1 功能描述
金刚1024 电脑灯光控制台可同时控制96台电脑灯。读取珍珠R20格式灯库，内置图形效果，轻松实现X/Y走圆，RGB彩虹效果，光束波浪式亮暗等效果。能同时运行10个场景、执行5个内置图形，可使用推杆运行场景并调整场景的调光通道的亮度等级。
1.2 规格参数
DMX512 通道数 1024
电脑灯的配接数量 96
电脑灯重新配接地址码 支持
灯具水平垂直交换 支持
灯具通道反倒输出 支持
