一．监控中心主要设备介绍本监控系统由红外中速智能球机，光端机，视频分配器，矩阵，硬盘录像机，液晶监视器，UPS等主要设备组成。

二．开关机开机：总电源-→UPS电源→监视器电源→摄像机电源关机：摄像机电源→监视器电源→UPS电源→总电源三．矩阵键盘操作使用1.选监视器：在键盘上输入监视器编号，按（监视器）键。

（注：监视器编号进门从上到下，从右到左以次为1---8，操作台上为9号监视器）2.选摄像机：在键盘上输入摄像机编号，按（摄像机）键。

（注：摄像机编号在46′大屏幕上从上到下，从左到右依次为1---16）3.上下左右摇动键盘摇杆可实现摄像机在所选定的监视器上下左右移动，旋转键盘摇杆可实现摄像机变倍，聚焦。

四．摄像机在矩阵键盘操作须知1.上电自检智能球上电后，执行上电自检动作。

先执行镜头动作，然后执行水平动作，最后执行垂直动作。

当上电自检动作完成时，显示下图所示开机画面，智能球运行40秒后开机画面消失；用BNC输出时，当上电自检动作完成时，则还显示IP地址和子网掩码，下图所示开机画面，智能球运行40秒后开机画面消失。

⏹镜头动作：镜头拉到最近，又推到最远停下，关闭光圈，待电机动作完成再打开光圈。

⏹水平动作：智能球逆时针旋转，检测到零位后顺时针旋转，经过一小段路程后停下。

⏹垂直动作：智能球最终在垂直45°处停下。

其中，若智能球软地址未使能，则“地址”栏显示当前智能球地址即拨码盘地址；若智能球软地址已使能，则开机时显示智能球软地址。

“通讯模式”栏显示智能球的通讯速率、奇偶校验、数据位、停止位信息，如“2400,N,8,1”表示通讯速率为2400、奇偶校验无、数据位为8位、停止位为1位。

2.特殊功能预置点以下列举本智能球具有特殊功能的预置点：3.屏幕字符提示智能球提供了一系列的屏幕字符提示，以方便操作。

可显示的字符包括镜头倍数、方位角度、报警、时钟及预置点标题。

⏹镜头倍数显示：显示格式为Z XXX，其中XXX为当前镜头倍数。

矩阵键盘操作说明一、系统复位1按数字键0后，按MON键2输入99后，按NEXT键二、键盘视频选择首先是监视器选择然后是摄像机选择1、按键盘上的CLEAR键，清除键盘数字输入ENTER区中的数字显示2、输入所选择的监视器号，该数字在键盘数字输入ENTER区中显示3、按MON键，该监视器号在键盘监视器MONITOR区中显示4、同时系统主机将返回该监视器对应的图像号，在键盘的摄像机CAMERA区中显示。

5、输入选择的摄像机号，该数字在键盘数字输入ENTER区中显示6、按CAM键7、系统主机将返回该图像号，在键盘的摄像机CAMERA区中显示则选择的图像再选择的监视器上显示三、图像区域切换在指定的监视器上运行一个指定区域的图像切换，该功能可以在任何一个监视上浏览切换所有的图像操作步骤如下：1、按键盘上CLERA键，清除数字输入ENTER区中的数字显示2、输入所选择的监视器号，该数字在键盘数字输入ENTER区中显示3、按MON键，该监视器号在键盘监视器MONITOR区中显示4、输入区域切换中的开始图像号5、按ON键，确认开始区域的开始图像6、输入区域切换中的结束图像号7按OFF键确定区域切换的结束图像完成后则该监视器开始区域切换依次按照设定的图像号进行切换如要添加一个图像到切换序列中则：1和设置区域切换的步骤一样重复1-3步，选择一个监视器，该监视必须已存在一个切换队列2、输入所希望添加的摄像机图像好，该摄像机图像号必须在系统的最大允许摄像机图像号的范围内3、按组合键ENTER-ON,ENTER键必须在前面，确定添加的图像。

如要在切换队列中删除一个图像：1、和设置区域切换的步骤一样重复1-3步，选择一个监视器，该监视必须已存在一个切换队列2输入所希望添加的摄像机图像好，该摄像机图像号必须在这个序列切换范围内。

3、按组合键ENTER-OFF,ENTER必须在前面，确认删除图像。

四、报警设置单布防针对需要布防的防区一个一个的布防，防区布防后，根据监视器与防区触点权限表，自动将该防区分配到与之对应的监视器上。

矩阵主控键盘说明书全解主控键盘( SYSTEM KEYBOARD ) 使用说明书(中文版第一版)注意事项：1. 安装场所远离高温的热源和环境，避免阳光直接照射。

为确保本机的正常散热，应避开通风不良的场所。

为了防止电击和失火，请勿将本机放置于易燃、易爆的场所。

小心轻放本机避免强烈碰撞、振动等，避免安装在会剧烈震动的场所。

避免在过冷、过热的场所间相互搬动本机，以免机器内部产生结露，影响机器的使用寿命。

2. 避免电击和失火切记勿用湿手触摸电源开关和本机。

勿将液体溅落在本机上，以免造成机器内部短路或失火。

勿将其它设备直接放置于本机上部。

安装过程中进行接线或改线时，都应将电源断开，预防触电。

重要提示：为了避免损坏，请勿自动拆开机壳，必须委托有资格有专业维修人员在指定的维修单位进行维修。

清洁装置时，请勿使用强力清洗剂，当有灰尘时用干布擦拭装置。

不得在电源电压过高和过低的场合下使用该本机。

务请通读本使用说明书，以便您掌握如何正确使用本机。

当您读本说明书后，请把它妥善保存好，以备日后参考。

如果需要维修，请在当地与经本公司授权的维修站联系。

环境防护：本机符合国家电磁辐射标准，对人体无电磁辐射伤害。

申明：产品的发行和销售由原始购买者在许可协议条款下使用；未经允许，任何单位和个人不得将该产品全部或部分复制、再生或翻译成其它机器可读形式的电子媒介；本手册若有任何修改恕不另行通知；因软件版本升级而造成的与本手册不符，以软件为准。

目录设备概述 (3)第一部分控制矩阵切换系统 (4)1.1 键盘通电 (4)1.2键盘操作加锁 (4)1.3 键盘操作解锁 (4)1.4 键盘密码设置 (4)1.5选择监视器 (5)1.6选择摄像机 (5)1.7控制解码器 (5)1.8控制智能高速球 (6)1.9操作辅助功能 (7)1.10 系统自由切换 (8)1.11 系统程序切换 (9)1.12系统同步切换 (10)1.13 系统群组切换 (10)1.14报警联动 (10)1.15防区警点 (11)1.16警点状态 (11)1.17声音开关 (11)第二部分控制数字录像机、画面处理器 (11)2.1进入数字录像机、画面处理器模式 (11)2.2退岀数字录像机、画面处理器模式 (11)2.3选择数字录像机、画面处理器 (11)2.4控制数字录像机、画面处理器 (12)第三部分设置连接 (12)3.1 键盘工作模式 (12)3.2 键盘与矩阵主机连接示意图 (14)3.3键盘解码器连接示意图 (15)3.4键盘与小型系统连接示意图 (16)3.5键盘与智能高速球连接示意图 (16)系统控制键盘SYSTEM KEYBOARD设备概述：系统控制键盘是与矩阵切换系统配套使用的一种操作键盘。

键盘控制器（KEYBOARD CONTROLLER）使用说明书Operation InstructionCopyright 2003-2009. All Rights Reserved.温馨提示:感谢您使用本公司产品。

为了让您能够尽快熟练的操作本机，请您仔细阅读我们为您配备内容详细的使用说明书，从中您可以获取有关产品安全注意事项、产品介绍以及产品使用方法等方面的知识。

当您阅读完说明书后，请将它妥善保存好，以备日后参考。

如果您在产品的使用过程中发现什么问题，请联系产品技术服务人员。

谢谢您的合作！申明：在编写此说明书时我们非常小心谨慎，并认为此说明书中所提供的信息是正确可靠的，然而难免会有错误和疏漏之处，请您多加包涵并热切欢迎您的指正。

但是我们将不对本手册可能出现的问题和疏漏负责。

同时，由于我们无法控制用户对本手册可能造成的误解，因此，将不负责在使用本手册的过程中出现的事故或由此引起的损坏。

对于因使用本产品所造成的任何损坏第三方的索赔不负责任。

对于因软件的误操作、产品维修、或其它意外情况等引起资料的删改或丢失不负任何责任，也不对由此造成的其它间接损失负责。

本产品的发行和销售由原始购买者在许可协议条款下使用。

未经允许，任何单位和个人不得将本说明书全部或部分复制、再生或翻译成其它机器可读形式的电子媒介。

本说明书若有任何修改恕不另行通知。

因软件版本升级而造成的与本说明书不符，以软件为准。

注：本设备在出厂前已经过严格的质量测试，符合国家电磁辐射标准。

目录第一部分键盘操作 (4)1.1 设备概述 (4)1.2 开机运行 (6)1.4 键盘注销 (6)第二部分控制监控主机 (6)2.1 选择监视器 (6)2.2 选择图像 (7)2.3 向前、向后切换图像 (7)2.4 图像保持 (7)2.5 主机自由切换 (7)2.6 主机程序切换 (8)2.7 主机同步切换 (9)2.8 主机群组切换 (10)2.9 屏幕分割控制 (10)2.10 屏幕拼接控制 (10)2.11 保存主机当前设置 (11)2.12 网络主机控制 (11)2.13 监控主机菜单设置 (11)第三部分控制摄像机 (12)3.1 选择摄像机 (12)3.2 控制摄像机方向 (12)3.3 控制摄像机镜头 (13)3.4 预置位操作 (13)3.5 图像返回 (14)3.6 自动巡视 (14)3.7 轨迹扫描 (14)3.8 区域扫描 (15)3.9 云台自动扫描 (15)3.10 操作辅助功能 (16)3.11 智能摄像机菜单设置 (16)第四部分控制报警主机 (16)4.1 选择警点 (16)4.2 防区警点设防、撤防 (16)4.3 报警应答 (17)4.4 警点状态查询 (17)4.5 报警联动开、关 (17)4.6 报警联动时间 (17)第五部分控制数字录像机 (17)5.1 选择数字录像机 (17)5.3 多画面监控 (18)5.4 图像浏览 (18)5.5 图像抓拍 (18)5.6 图像播放、暂停 (18)5.7 图像快退、快进 (18)5.8 图像段首、段末 (18)5.9 图像帧退、帧进 (18)5.10 图像录制 (19)5.11 图像停止 (19)5.12 信息显示 (19)5.13 录像机菜单设置 (19)5.14 退出控制数字录像机 (19)第六部分宏指令功能 (19)6.1 宏指令在单级系统的应用 (19)6.2 宏指令在多级系统的应用 (19)6.3 宏指令操作 (20)第七部分键盘设置 (21)7.1 通讯速率设置 (21)7.2 控制协议设置 (21)7.3 操作员设置 (22)7.4 常规设置 (22)7.5 语言选择 (24)7.6 版本信息 (24)7.7 退出 (24)第八部分键盘连接 (25)8.1 键盘与智能摄像机、解码器连接示意图 (25)8.2 键盘与监控主机连接示意图 (26)8.3 键盘与报警主机连接示意图 (27)8.4 键盘与数字录像机连接示意图 (28)安全事项 (29)主键盘控制器KEYBOARD CONTROLLER第一部分键盘操作1.1 设备概述：主键盘控制器是以操作控制安防监控主机、智能摄像机、数字录像机、报警主机为特色的操作设备。

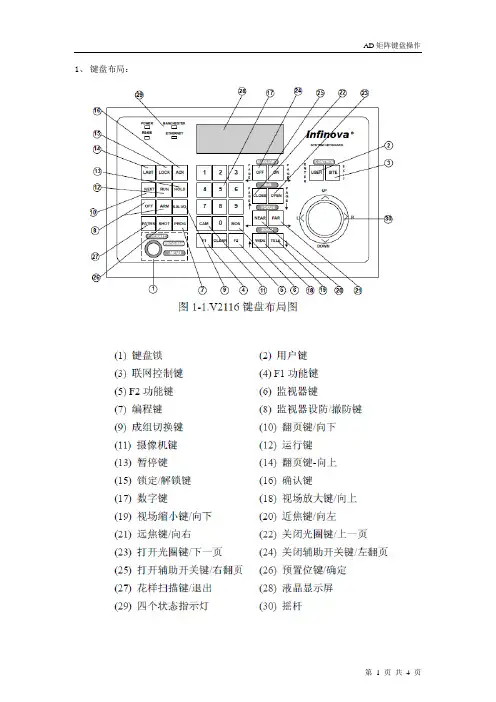

1、键盘布局：2、键盘与矩阵通信：通信方式为RS232串行信号，波特率默认为1200。

具体操作方法：将键盘钥匙拨至MENU，按F1进入第一级菜单，LCD屏上显示System Keyboard VXXX，此显示版本号。

按PROG键进入System Setup菜单，选择COMM Setup（通讯协议设置），按PROG键进入，显示COMM SELECT，按PROG键进入，通过按ACK键将SET TO选择为RS232，按PROG键选择，然后通过按NEXT 键选择PREVIOUS MENU（退出菜单）退出。

然后通过NEXT键选择RS232 Baud Setup，按PROG 键进入，选择波特率为1200，按PROG键确认。

将键盘钥匙拨至OPERATE即可完成键盘设置。

3、键盘出现UC-此为矩阵的RS232端口用户锁定现象，解除锁定的办法为：在键盘上输入“1—ACK”，然后键盘屏幕上出现PCS（密码），输入“999999-ACK”，如不行，则输入“0--ACK”，然后键盘上出现PCS，输入“999999--ACK”即可。

4、摄像机、监视器调用方法选择要显示图像的监视器，输入编号，然后按MON键，如要在1号监视器上显示5号图像，则操作方法为：1-MON（监视器）,5-CAM（摄像机），即可显示。

同时可对此摄像机进行控制（水平、垂直转动和焦距调节）。

5、系统巡视设置系统巡视设置操作：首先调用128号摄像机，屏幕呈蓝色，中间有INFINOVA，将键盘钥匙拨至MENU调用矩阵主菜单，通过摇杆将光标移至“系统设置”，按ACK键进入此菜单，通过键盘摇杆将光标移至“设置系统巡视”，按ACK进入菜单，光标在巡视号上停留，输入要编辑的巡视编号，按ACK确认，然后分别对本编码巡视的摄像机号和停留时间进行设置，同理，输入摄像机号然后按ACK确认，输入停留时间（秒），按ACK确认。

完成后将键盘钥匙拨至OPERATE，或者将光标移至返回上一级菜单，按ACK返回上一级菜单。

HJC-5000矩阵键盘操作说明HJC---5000键盘操作说明2&2电 27 25 2421 211fl 1?，、接线方式RS-422接头Video B3oXRJ45 network cable审闻僦黑接线图§ JJ 4UHN0WT 5TK* TX.「ll 「iRX- RX*KJ45 «||WDB9«2*1料A32-RS43Z 2™ *3- RM25_RX *s anii [«ft44a5.2*<HS4站.口2 ! RWri__1^RX+ ■ 冲 Ma 体 ii 5—HQ■ 4- RS2^2RJC I 審阳n^GHD > S Rttinxj Y-ftMaS l-iRWJ 1 TI- i 1-RS4S S_1*fRS4?2_ 1 _TM*!WM ?UARTJ^f'调试1 •通电之后按登陆，密码confer £j 1Cmiolkif U? Vkfcc-Bln* 眦Mb«RJ4SNCZWiHlCtakx为：3434进入con figurati on 菜单2.按Alt >Clr 按ENT （回车键）进入，按LED 屏幕下方上下键Serial Port 菜单，按ENT进入，进行配置 3.按LED屏幕下方上下键回车键ENT4.单，依次进入Parity Baud Rate and Stop bit菜单菜Data bit5.按上下键选择parity （校验）校验位为none （无）按ENT （回车键）进行保存 ,6. 按上下键选择到 Baud rate （波特率）波特率为 19200 按 ENT （回车键）进行保存 ,7. 按上下键选择 Data bit and Stop bit （数据位和停止位）数据位为8,停止位为1按ENT （回车键）进行保存界面，按上下键选择到TYPE的菜单里，按ENT （回车键）进入，选择矩阵类型为VideoBloX 矩阵类型按ENT（回车键）进行保存9.按 Alt >Clr退出1.按Alt >Clr 进Syst ei Set：CONFIG 菜单按ENT （回车键）进2.按上下键按ENT （回车键）进入设置菜单Network：IP Address3.进入设置所需的IP设置完成之后按ENT （回车键）保存IE设置.4.按上下键选择Gateway （网关）菜单，设置所需的网关完成之后，按ENT （回车键）进行保存,5. 按上下键选择到NetMask （子网掩码）菜单，设置所需的子网掩码，按ENT （回车键）进行保存,6. 按上下键选择DNS菜单，设置所需的DNS ,按ENT （回车键）进行保存。

矩阵键盘的使用流程1. 引言矩阵键盘是一种常见的输入设备，广泛应用于各种电子产品中。

本文将介绍矩阵键盘的使用流程，包括连接矩阵键盘、矩阵键盘的工作原理以及如何进行按键操作。

2. 连接矩阵键盘连接矩阵键盘的步骤如下：1.确认矩阵键盘的接口类型：矩阵键盘通常使用USB或者PS/2接口。

查看键盘背面标签或者说明书，确认键盘的接口类型。

2.准备相应的连接线：根据键盘接口类型准备相应的连接线，如USB线或者PS/2转接器。

3.将键盘与计算机连接：将键盘的接口与计算机的相应接口进行连接。

如果使用USB接口，直接将USB线插入计算机的USB接口；如果使用PS/2接口，将PS/2转接器插入计算机的PS/2接口，然后将键盘的接口插入转接器。

4.等待操作系统自动识别：计算机会自动识别新连接的键盘，并进行适配。

稍等片刻，操作系统会完成键盘的安装。

3. 矩阵键盘的工作原理矩阵键盘的工作原理是基于一种矩阵排列的按键结构。

它将键盘按键分为行列交叉的网格，行对应按键上的触点，列则对应键盘电路中的控制信号。

当按下某个按键时，该按键所在的行和列会产生接触，触点与控制信号连接，信息传递给计算机，实现按键的输入。

4. 按键操作矩阵键盘的按键操作非常简单，只需按照以下步骤进行：1.先确认你要按下的按键所在的行和列位置。

可以参考键盘的布局图或者记住按键的位置。

2.将手指放在预定的按键上，稍微用力按下。

注意不要按错位置，避免误操作。

3.松开手指后，可以观察到键盘上对应的字符会在屏幕上显示出来。

或者，按键可能会触发电脑中的某个功能，如音量控制、页面切换等。

5. 常见问题及解决方法在使用矩阵键盘过程中，可能会遇到一些问题。

以下是一些常见问题及其解决方法：1.按键无法正常输入字符：检查键盘连接是否松动，重新连接键盘，或者尝试使用其他USB接口或者PS/2转接器进行连接。

2.按键反应迟缓：可能是键盘连接出现问题，重新连接一次或者更换连接线尝试，或者检查计算机的处理器负载情况。

第一部分系统供电说明一、设备功能说明主控台上共3个控电按钮，钥匙按钮为主供电按纽，主要用于电视墙、硬盘录像机、矩阵等设备供电；绿色旋转按钮为摄像机供电按钮，主要用于各摄像机供电；红色旋转按钮为备用按钮。

二、系统供电操作规范1、打开钥匙按钮，电视墙通电，摇控开机，置入视频状态。

盘录像机通电，打开硬盘录像机面板，启动开关开机。

矩阵通电。

2、打开绿色旋转按钮，各摄像机通电，电视墙进入自动切换状态。

第二部分矩阵操作说明一、视频切换控制1、手动切换在某一监视器上显示某摄像机的画面。

操作：按“n”（监视器号）—“MON”—“n”（摄像机号）—“CAM”。

2、区域切换在某一监视器上显示一组摄像机画面。

操作：按“n”（监视器号）—“MON”—“n”（起点摄像机号）—“ON” —“n”（终点摄像机号）—“OFF”。

3、自动切换在某一监视器上切换显示所有系统存在的摄像机画面。

操作：按“n” （监视器号）—“MON” —“RUN” —“ON”，开始自动切换。

操作：按“n” （监视器号）—“MON” —“RUN” —“OFF”，停止自动切换。

4、摄像机画面跳过和加入若不想某个摄像机画面在指定监视器自动切换时显示出来。

操作：按“n”(摄像机号) —“ENTER” —“OFF”。

恢复画面显示操作：按“n”(摄像机号) —“ENTER” —“ON”。

5、视频自动切换时间设置设置某一监视器自动切换画面的时间间隔。

操作：按“n”（监视器号）—“MON”—“n”（摄像机号）—“TIME”。

注：时间间隔可在1~99秒之间选择。

二、云台控制1、方向操作键盘通过解码器可控制云台的上、下、左、右及左上、左下、右上、右下的运行。

例如：当主机要控制云台的“上”。

操作：按“n”(摄像机号)—“CAM”—移动摇杆向上。

三、镜头控制1、光圈打开（OPEN）或关闭（CLOSE）变焦镜头的光圈，来调整摄像机的进光量。

操作：按“n”(摄像机号)—“CAM”—“OPEN或CLOSE”。
