P+F倍加福编码器选型 精品文档

收集于网络，如有侵权请联系管理员删除 P+F倍加福编码器说明书

旋转编码器可以用来测量旋转速度，加速度，位置和方向。BEN编码器可以应用在大量的机械工程行业，例如物料输送、物流和包装行业。 在工业自动化领域中，旋转 编码器可以被用作测量角度、位置、速度和角速度，通过使用齿条、测量轮以及恒力开度仪我们可以测量直线的运动位置。旋转编码器可以将机械的输入转换为电气 信号，这个电气信号可以通过计数器、转速表、可编程逻辑控制器（例如PLC）和工业计算机进行处理。

随着高性能高速运转机器的不断制造，工业电机、设备、厂房系统的制造商们将注意力都集中在了机器安全的问题上。工业机器人和自动送料系统的使用会对操作人 员产生潜在的危险和风险。为响应这一危险局势，倍加福制定了一系列认证的旋转编码器，利用创新的理念使系统集成更为经济。

新的思想利用传感器组件和工厂控制系统之间现有的通信路径简化了他们的应用，从而使BEN编码器可以应用在安全等级高达SIL3 的工厂中（符合IEC 61508）主要系列有RVI58N-011K1R61N-01024

RVI78N-10CK2A31N-01000

RVI50N-09BK0A3TN-01024

RVI58N-011K1R61N-01000

RVI50N-09BK0A3TN-01000

PVM58N-011AGR0BN-1213编码器

P+F编码器 PEPPERL+FUCHS P+F AVM58N-011AAROBN-1212

PEPPERL+FUCHS P+F RVI50N-09BK0A3TN-01000

PEPPERL+FUCHS P+F AVS58N-011AAROGN-0012

RVI50系列我上海精芬销售倍加福全系列产品，价格最优。

产品介绍：

RVI50系列编码器

展示图片： 精品文档

收集于网络，如有侵权请联系管理员删除 详细说明：

RVI50N-09B**A*6

产品阐述

Incremental rotary encoder

一般特性

检测类型 photoelectric sampling

脉冲数 max. 2500

电气特性

工作电压 5 V DC ± 5 %

空载电流 max. 150 mA

输出

输出类型 RS 422

工作电流 max. per channel 20 mA , conditionally short-circuit proof

输出频率 max. 160 kHz

上升时间 100 ns

接通延时 100 ns

连接器

连接器 type 9416 (M23), 12-pin or type 42306 (M16), 6-pin

电缆 6 mm, 5 x 0.38 mm2, 0.5 m

符合标准

防护等级 DIN EN 60529, IP50

气候条件 DIN EN 60068-2-3, 无凝露

辐射干扰 DIN EN 61000-6-4

抗干扰 DIN EN 50082-2

抗冲击 DIN EN 60068-2-27, 100 g, 3 ms 精品文档

收集于网络，如有侵权请联系管理员删除 抗振动 DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz

许可和认证

UL认证 cULus Listed, General Purpose, Class 2 Power Source

周围环境

工作温度

玻璃码盘 -20 ... 70 °C (-4 ... 158 °F)

塑料码盘 -20 ... 60 °C (-4 ... 140 °F)

储存温度

玻璃码盘 -40 ... 70 °C (-40 ... 158 °F)

塑料码盘 -40 ... 60 °C (-40 ... 140 °F)

机械特性

材料

外壳 铝粉涂层

法兰 铝

轴 不锈钢1.4305 / AISI 303

重量 approx. 220 g

旋转速度 max. 10000 min -1

瞬时惯量 ≤ 5 gcm2

起动转矩 ≤ 1.5 Ncm

轴负载

轴向 30 N

径向 50 N

RVI58系列

产品介绍：

展示图片： 精品文档

收集于网络，如有侵权请联系管理员删除

详细说明：

参数表节选：的技术参数 RVI58N-*******1

一般特性

检测类型 photoelectric sampling

脉冲数 max. 5000

功能安全性参数

平均失效时间（天） 140 a

使用寿命（...月...天） 20 a

L10h 70 E+9 at 6000 rpm

诊断范围 0 %

电气特性

工作电压 10 ... 30 V DC

空载电流 max. 60 mA

输出

输出类型 推挽

电压降 < 3 V

工作电流 max. per channel 40 mA , short-circuit protected, reverse polarity protected

输出频率 max. 200 kHz

上升时间 400 ns

连接器

连接器 type 9416 (M23), 12-pin, type 9416L (M23), 12-pin or M12 connector, 8-pin

电缆 7.8 mm, 6 x 2 x 0.14 mm2, 1 m

符合标准

防护等级 DIN EN 60529, IP65 精品文档

收集于网络，如有侵权请联系管理员删除 气候条件 DIN EN 60068-2-78 , no moisture condensation

辐射干扰 EN 61000-6-4:2007

抗干扰 EN 61000-6-2:2005

抗冲击 DIN EN 60068-2-27, 100 g, 3 ms

抗振动 DIN EN 60068-2-6, 10 g, 10 ... 2000 Hz

许可和认证

UL认证 cULus Listed, General Purpose, Class 2 Power Source

周围环境

工作温度

玻璃码盘 -5 ... 80 °C (23 ... 176 °F) , movable cable

-20 ... 80 °C (-4 ... 176 °F) , fixed cable

塑料码盘 -5 ... 60 °C (23 ... 140 °F) , movable cable

-20 ... 60 °C (-4 ... 140 °F) , fixed cable

储存温度

玻璃码盘 -40 ... 85 °C (-40 ... 185 °F)

塑料码盘 -40 ... 70 °C (-40 ... 158 °F)

机械特性

材料

外壳 铝粉涂层

法兰 铝

轴 不锈钢1.4305 / AISI 303

重量 approx. 350 g

旋转速度 max. 12000 min -1

瞬时惯量 ≤ 25 gcm2

起动转矩 ≤ 1.5 Ncm

轴负载

轴向 40 N (最大转速6000 min-1)

10 N (最大转速12000 min-1)

径向 60 N (最大转速6000 min-1)

20 N (最大转速12000 min-1)

WCS3B-LS246位置编码器/工控系统

展示图片： 精品文档

收集于网络，如有侵权请联系管理员删除

详细说明：

参数表节选：的技术参数 WCS3B-LS246

产品阐述

Read head, RS 485 interface, with RS 485 termination resistor

一般特性

最大允许速度 ≤ 12.5 m/s

测量范围 max. 314.5 m

编码尺允许安装公差 horizontal: 31 mm ( ± 15.5 mm )

vertical: 28 mm ( ± 14 mm )

分辨率 ± 0.4 mm (1,250 positions/m)

功能安全性参数

平均失效时间（天） 50 a

使用寿命（...月...天） 10 a

诊断范围 0 %

指示灯/操作键

运行显示 LED 绿色: 上电

数据传输显示 LED yellow: data communication active

错误报警显示 LED red

flashing: read head outside of code rail

solid on: internal diagnostic test failed

电气特性

工作电压 10 ... 30 V DC

功耗 2 VA

接口

接口类型 RS485接口

数据输出码 二进制数据 精品文档

收集于网络，如有侵权请联系管理员删除 协议 3 , with Parity (9 Bit/Byte)

传输速率 19.2 kBit/s

地址 0

终端电阻 自带RS485终端电阻

符合标准

辐射干扰 DIN EN 61000-6-4 , DIN EN 12015

抗干扰 DIN EN 61000-6-2 , DIN EN 12016

抗冲击 DIN EN 60068-2-27, halfsine 30G, 18ms

抗振动 DIN EN 60068-2-6, sine, 5G, 10-2000Hz, 10周期

许可和认证

CSA 认证 cCSAus Certified, General Purpose

Class 2 power source

CCC 认证 最大工作电压为 36 伏的产品，无需经过许可认证，且因此无须配备CCC-标识。

周围环境

工作温度 0 ... 60 °C (32 ... 140 °F)

储存温度 -40 ... 85 °C (-40 ... 185 °F)

相对湿度 90 % , noncondensing

机械特性

接线类型 5针M12连接器

防护等级 IP54

材料

外壳 ABS , PC (Polycarbonate)

重量 500 g

一般说明

订购信息 交货物品里面包括安装板

DVM58系列

产品介绍：

倍加福编器DVM58系列现货特价

展示图片：

合集下载

编码器免费培训课件

编码器免费培训课件

编码器免费培训课件

编码器是一种用于将信息从一种形式转换为另一种形式的设备或软件。它在许多领域都有广泛的应用，如通信、音视频处理、数据存储等。为了帮助人们更好地理解和应用编码器，许多机构和公司提供了免费的培训课程。

一、编码器的基本概念和原理

在开始学习编码器之前，我们需要了解一些基本概念和原理。编码器的作用是将输入信号转换为特定的编码形式，以便在传输或存储过程中能够更高效地使用带宽或存储空间。常见的编码形式包括数字信号、压缩信号、加密信号等。

编码器的原理主要涉及信号采样、量化和编码三个步骤。首先，输入信号会经过采样过程，将连续的模拟信号转换为离散的数字信号。然后，采样得到的数字信号会经过量化，将连续的信号值离散化为一系列有限的离散值。最后，量化后的信号会进行编码，将离散的信号值映射为特定的编码形式。

二、免费培训课程的优势和内容

免费培训课程为学习者提供了一种便捷和经济的学习方式。相比于传统的培训机构，免费培训课程通常可以在线上进行，学习者可以根据自己的时间和节奏进行学习。此外，免费培训课程通常由行业内的专业人士或公司提供，内容丰富且与实际应用密切相关。

免费培训课程的内容主要包括编码器的基本原理、常见的编码算法和应用案例等。学习者可以通过视频、文档、实例等多种形式进行学习，以便更好地理解和掌握编码器的相关知识和技能。此外，一些免费培训课程还提供了实践环节，学习者可以通过实际操作来加深对编码器的理解和应用。

三、如何选择适合自己的免费培训课程 在选择免费培训课程时，我们可以从以下几个方面进行考虑。首先，我们需要了解培训课程的提供者和背景。选择由知名机构或公司提供的课程可以保证教学质量和内容的可靠性。其次，我们可以关注课程的内容和学习方式。选择内容丰富、形式多样的课程可以更好地满足个人的学习需求。最后，我们可以通过查阅评价和推荐来了解其他学习者对该课程的评价和反馈，以便做出更好的选择。

四、免费培训课程的应用前景和发展趋势

倍加福总线编码器PVM58N-011AGROBN-1213

倍加福总线编码器PVM58N-011AGROBN-1213

PVM58N-011AGROBN-1213编码器技术参数

PVM58N-011AGROBN-1213编码器简介 应用行业：

一． BEN绝对值编码器的常规外形：38MM,58MM,66MM,80MM.100MM.

二． BEN绝对值编码器分为：单圈，多圈。

三． BEN绝对值编码器按原理分为：磁绝对值编码器，光电绝对值编

码器

四． BEN绝对值编码器出线方式分为：侧出线，后出线

五． BEN绝对值编码器轴分为：6MM,8MM,10MM,12MM,14MM,25MM.

六． BEN绝对值编码器分为：轴，盲孔，通孔。

七． BEN绝对值编码器防护分为：IP54-68.

八． BEN绝对值编码器安装方式分为：夹紧法兰、同步法兰、夹紧带

同步法兰、盲孔（弹簧片，抱紧）、通孔（弹簧片，键销）

九． BEN绝对值编码器精度分为：单圈精度和多圈精度，加起来是总

精度，也就是通常的多少位（常规24位，25位，30位，32位。。。。）。

十． BEN绝对值编码器通讯协议波特率：4800~115200 bit/s，默认为

9600 bit/s。刷新周期约1.5ms ★精芬机电传感器

* 机床

* 航天航空、

* 造纸印刷、

* 水利闸门、

* 纺织机械

* 灌溉机械

* 军工设备

* 食品机械

* 钢铁冶金设备

* 机器人及机械手臂

* 港口起重运输机械

* 精密测量和数控设备

PVM58N-011AGROBN-1213编码器细节

工业编码器的种类可以满足所有的需求：

• 绝对式和增量式编码器• 光学或磁性传感器

• 中空轴或者实心轴，包括非常多的尺寸• 分辨率最高可达10,000PPR

BEN编码器的发展，从增量值编码器以转动时输出脉冲，通过计数设备来计算其位置，当编码器不动或停电

时，依靠计数设备的内部记忆来记住位置。这样，当停电后，编码器不能有任何的移动，当来电工作时，编

码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备计算并记忆的零点就会偏移，而且这种偏

编码器全部课程

编码器全部课程

编码器全部课程

一、教学内容

本节课的教学内容选自人教版小学数学教材四年级上册第五单元《编码器全部课程》。本节课主要包括：理解编码器的概念，掌握编码器的基本操作方法，能够运用编码器解决实际问题。

二、教学目标

1. 让学生了解编码器的基本概念，知道编码器在生活中的应用。

2. 培养学生运用编码器解决问题的能力，提高学生的动手操作能力。

3. 培养学生合作学习的习惯，提高学生的团队协作能力。

三、教学难点与重点

重点：编码器的概念及其基本操作方法。

难点：如何运用编码器解决实际问题。

四、教具与学具准备

教具：电脑、投影仪、编码器演示仪。

学具：学生分组准备编码器及相关学习材料。

五、教学过程

1. 实践情景引入：教师通过一个生活中的实例，如商品条形码的扫描，引导学生了解编码器的作用。

2. 基础知识讲解：教师讲解编码器的基本概念，包括编码器的作用、种类及其基本操作方法。

3. 例题讲解：教师通过一个简单的例题，如计算器编码器的使用，让学生掌握编码器的基本操作方法。 4. 学生动手实践：学生分组进行编码器的操作实践，教师巡回指导。

5. 随堂练习：教师设计一些有关编码器的练习题，让学生即时巩固所学知识。

7. 板书设计：教师设计简洁明了的板书，帮助学生记忆编码器的基本概念和操作方法。

六、作业设计

1. 请描述一下你身边的某个编码器，并说明它的作用。

答案：略

（1）25 + 13

（2）56 × 7

答案：

（1）25 + 13 = 38

（2）56 × 7 = 392

七、课后反思及拓展延伸

课后反思：教师在课后对教学效果进行反思，看是否达到了教学目标，学生是否掌握了编码器的基本操作方法。

拓展延伸：教师可以引导学生思考编码器在未来的发展趋势，以及如何运用编码器解决更多实际问题。

八、教学内容

本节课的教学内容主要包括：理解编码器的基本概念，掌握编码器的基本操作方法，能够运用编码器解决实际问题。通过生活中的实例，如商品条形码的扫描，让学生了解编码器的作用。通过讲解和练习，让学生掌握编码器的基本操作方法。通过分组实践，培养学生的动手操作能力和团队协作能力。通过课堂小结，帮助学生巩固所学知识。通过作业设计，让学生在课后巩固所学，提高运用编码器解决问题的能力。

倍加福编码器

倍加福编码器

120.03.200

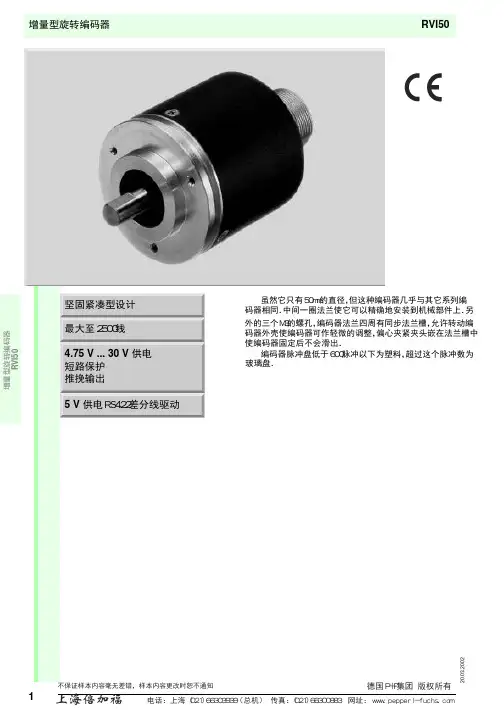

2增量型旋转编码器
