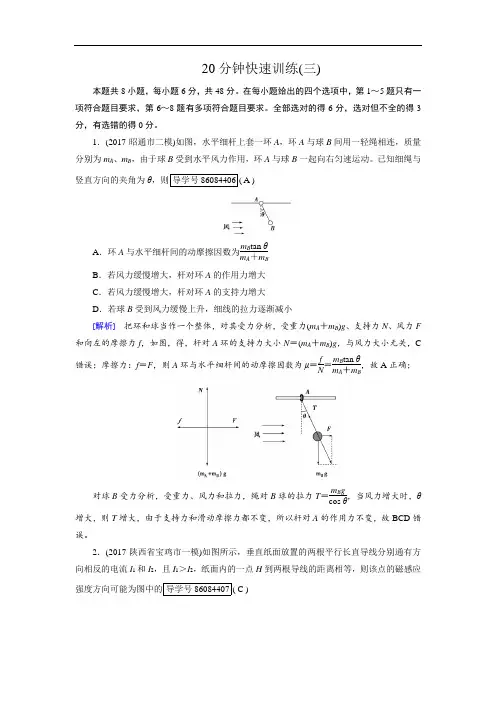

2018年高考物理二轮复习实验题满分专练(三)

20分钟快速训练(三)

本题共8小题，每小题6分，共48分。在每小题给出的四个选项中，第1～5题只有一项符合题目要求，第6～8题有多项符合题目要求。全部选对的得6分，选对但不全的得3分，有选错的得0分。

1．(2017·昭通市二模)如图，水平细杆上套一环A，环A与球B间用一轻绳相连，质量分别为mA、mB，由于球B受到水平风力作用，环A与球B一起向右匀速运动。已知细绳与竖直方向的夹角为θ，则导学号 86084406( A )

A．环A与水平细杆间的动摩擦因数为mBtan θmA＋mB

B．若风力缓慢增大，杆对环A的作用力增大

C．若风力缓慢增大，杆对环A的支持力增大

D．若球B受到风力缓慢上升，细线的拉力逐渐减小

[解析] 把环和球当作一个整体，对其受力分析，受重力(mA＋mB)g、支持力N、风力F和向左的摩擦力f，如图，得，杆对A环的支持力大小N＝(mA＋mB)g，与风力大小无关，C错误；摩擦力：f＝F，则A环与水平细杆间的动摩擦因数为μ＝fN＝mBtan θmA＋mB，故A正确；

对球B受力分析，受重力、风力和拉力，绳对B球的拉力T＝mBgcos θ，当风力增大时，θ增大，则T增大，由于支持力和滑动摩擦力都不变，所以杆对A的作用力不变，故BCD错误。

2．(2017·陕西省宝鸡市一模)如图所示，垂直纸面放置的两根平行长直导线分别通有方向相反的电流I1和I2，且I1＞I2，纸面内的一点H到两根导线的距离相等，则该点的磁感应强度方向可能为图中的导学号 86084407( C )

A．B1 B．B2

C．B3 D．B4

[解析] 根据右手螺旋定则得出两电流在H点的磁场方向，如图，根据平行四边形定则知H点的合场强可能为B3方向。故C正确，A、B、D错误。

3．(2017·陕西省西安市长安区第三次联考)如图所示，当一束一定强度某一频率的黄光照射到光电管阴极K上时，此时滑片P处于A、B中点，电流表中有电流通过，则导学号

高三二轮标准化训练

专题21 电学实验

一．实验题（本题共12小题，将答案填在题中相应的位置）

1．（2018届河北省衡水中学高三综合）某同学想通过一个多用电表中的欧姆挡，直接去测量某电压表(量程为10 V)的内阻(大约为几十千欧)，该多用电表刻度盘上读出电阻刻度中间值为15，欧姆挡的选择开关拨至________挡，先将红、黑表笔短接调零后，选用图甲中________方式连接。

在实验中，某同学读出如图乙所示欧姆表的读数为________Ω，这时电压表的读数为________V，欧姆表电池的电动势为________V。

【答案】 ×1 k A 4.0×104 5.0

6.88

2．（2018届湖南省三湘名校教育联盟第三次联考）某同学练习使用多用电表，图甲为该电表的电路示意图。

（1）若用多用电表测未知大小的电流，图甲开关S应接_____（填图甲中的数字）；

（2）多用电表的表盘如图乙所示（部分刻度未画出），现用多用电表判断二极管的极性。进行欧姆调零时，应使多用电表的指针指向表盘_____（填“左侧”或“右侧”）的“0”刻度处；实验时将二极管接在两表笔之间，多用电表示数如图乙中的指针a所示，然后将二极管两极对调，多用电表示数如图中的指针b所示，则此时与多用电表红笔接触的是二极管的_____（填“正极”或“负极”）；

（3）使图甲中的S接3，把多用电表接在一电压表两端，若电压表的读数为1V，多用电表的读数为1.0×104Ω。已知此时多用电表内电路总电阻为1.5×104Ω，则多用电表内电池的电动势为E＝______V（保留两位有效数字）。

【答案】 1 右侧 负极

2.5

3．（2018届河南省洛阳市高三第一次质量）要测量灵敏电流表G1的内阻1gR,实验室可供选择的实验器材如下：

①待测电流表G1（0~5mA，内阻约为300Ω）；

②电流表G2（0~10mA，内阻约为100Ω）；

电学实验(附参考答案)

命题分析分析近几年的高考，考查的方向基本不变，主要体现在基本仪器的使用、实验原理的理解、实验数据的分析以及实验的设计方面

命题趋势基本仪器的使用仍是今后高考中考查的热点，同时注重对实验操作过程的考

查和创新设计实验的考查

考点一电学测量仪器的使用与读数

1．电流表、电压表、欧姆表的比较：

2.多用电表使用“四注意”．

(1)极性：从电表外部看，电流应从红表笔(“＋”极)流入电表，从黑表笔(“－”极)

流出电表．

(2)功能：利用多用电表测电压和电流时，选择开关对应的是电表的量程；而测电阻时，选择开关对应的是倍率．

(3)调零：测量电阻时，要进行两次调零：机械调零和欧姆调零．

“机械零点”在表盘刻度左侧“0”位置．调整的是表盘下边中间的定位螺丝；“欧姆零点”在表盘刻度的右侧电阻刻度“0”位置，调整的是欧姆调零旋钮．

(4)保护：测电阻时，应把被测电阻从电路中拆下测量；多用电表长期不用时，必须取

出表内的电池．

3．电学仪器的选择．

(1)电源的选择：一般可以根据待测电路的额定电流或额定电压选择符合需要的直流电

源．(2)电表的选择：一般根据电源的电动势或待测用电器的额定电压选择电压表；根据待

测电流的最大电流选择电流表；选择的电表的量程应使电表的指针偏转的幅度较大，一般应

使指针能达到半偏以上，以减小读数的偶然误差，提高精确度．

考点二电流表内外接法的比较与选择

考点三控制电路(滑动变阻器的接法)的比较与选择

1．控制电路的比较：

2.控制电路的选择．

优先选用限流式．

以下情况考虑分压式：

(1)要求待测电路的U、I从0变化．

(2)R滑远小于Rx.

(3)选用限流式时，Ux、Ix过大(指超过电表量程，烧坏电表、电源或用电器等)或Ux、

Ix过小(最大值不超过电表满量程的13，读数误差大)．

课时过关(A卷)

1．用多用电表进行了几次测量，指针分别处于a、b位置，如图所示．(1)若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数各是多少？

1.（2018洛阳一模）某兴趣小组要精确测定额定电压为3 V的节能灯正常工作时的电阻。已知该灯正常工作时电阻约500 Ω。实验室提供的器材有：

A．电流表A(量程：0～3 mA，内阻RA＝15 Ω)

B．定值电阻R1＝1 985 Ω

C．滑动变阻器R(0～10 Ω)

D．电压表V(量程：0～12 V，内阻RV＝1 kΩ)

E．蓄电池E(电动势为12 V，内阻r很小)

F．开关S一个

G．导线若干

(1) 要精确测定节能灯正常工作时的电阻应采用下面电路图中的（ ）

(2) 选择正确电路进行实验，若电压表的示数用U表示，电流表的示数用I表示，写出测量节能灯电阻的表达式Rx＝________(用题目中给的相应字母表示)。当电流表中的电流强度I＝________mA时，记下电压表的读数U并代入表达式，其计算结果即为节能灯正常工作时的电阻。

【参考答案】 (1) C （２分）；

(2)

VAVIRURRIR)(1（３分） 1.5（3分）

【命题意图】本题考查节能灯正常工作时的电阻测量、电路选择及其相关的知识点。

【解题思路】(1) 由于已知电压表内阻，可计算出电压表中的电流，电压表可视为量程为12mA的电流表。由于已知电流表的内阻，可以计算出电流表两端的电压或将电流表串联一定值电阻R1＝1 985 Ω改装成量程为6V的电压表，要精确测定节能灯正常工作时的电阻应采用电路图中的C。

(2)由图C所示的电路，电压表中电流IV=U/RV，节能灯中电流I灯=IV-I= U/RV-I， 节能灯两端电压U灯=I（R1+RA），节能灯电阻的表达式Rx＝U灯/I灯=VAVIRURRIR)(1。额定电压为3 V的节能灯，由I（R1+RA）=3V解得I＝1.5mA，即当电流表中的电流强度I＝1.5mA时，记下电压表的读数U并代入表达式，其计算结果即为节能灯正常工作时的电阻。

2.．（2018深圳乐而思联考）为了完成电阻的测量，某实验小组的同学需将电流计改装成一只量程为3 V的电压表，实验室提供的器材如下:
