液晶拼接屏等硬件设备详细参数 序号 产品名称 品牌型号 产品描述 单 位 数量 一、液晶拼接屏显示系统 1 液晶拼 接单元 JH-D462LST 450CD/m2 超窄边拼缝5.5mmLED背光 块 12

2 拼接器 JH-P700T 、DVIVGA、:AV、Y/Pb/Pr、路输入输出，28输入接口流媒体）同时兼容特殊定制IPHDMI、网络信号（分屏，无。可实现全屏:DVI/超高大分辨率。输出需矩阵可实现任意拼接，有画中画、画外画平铺、窗口叠加、窗口漫游、窗口透视，窗口缩放和位个窗2移，底图显示，全屏或非全屏显示可以开分割，单屏显示时，每个单屏可以8AV可以口，开一个窗，可以任意调整其长宽比，多种控制方以太网远程控制以及矩阵实现控RS232串口、式： 制联动 套 1

3 电视墙 定做 1.5mm冷轧钢板 立梁2mm冷轧钢板，面板 平 方 23 4 拼接控 制软件 QuickViewPro4-LT QuickViewPro4-LT 套 1 5 避雷系 统 LDY 电源及信号避雷 套 1 6 PLC智能配电箱 PLC 电源监校时功能。431远程控制。2定时功能。安8消防监控。6温度监控。7级联控制。视。5全保护，具有过流、短路、断电等多种保护功能，以上功率设25KW9含可自动处理各种应急情况。 置。 套 1

7 VGA线 画质高保真传输 条 28 8 安装附 材 套 1 9 框架结构及装 饰 定做 防击打、防碰撞方管角钢等均做镀锌处理，装饰- （50kg）外包优质双面铝塑板 套 1

一、液晶拼接屏显示系统合计：

二、室内单红色LED电子显示屏系 统 1 LED室内显示 屏 3.75单红 电子显示屏单红 室内3.75单红色LED 平 方 1.307 2 控制系 统 2011-1 异步控制卡 套 1 3 LED播 放软件 JPGBMP／文本文件，WORD文件，所有图片文件（MPEG，所有的动画文件（．）MPG ／．／GIF／PCX．／／／／／／／／／MPVMPAAVIVCDSWFRMRARMJ ）．．．ASF． 套 1

4 配电箱 安全保护，具有过流、短路、断电等多种保护功 能，可自动处理各种应急情况。 套 1 5 备用单 元板 单红3.75 0.305*0.152 块 2 6 框架结构及装 饰 装方管角钢等均做镀锌处理，4.5公分黑色型材， 防击打、防碰撞，外包优质双面铝塑板饰- 套 1

7 集成部分 含电源安装、各种线材及施工辅料、运输、安装、 培训费用及系统集成。 套 1 一、 拼接屏系统要求 大屏幕采用DID液晶拼接系统，液晶拼接屏显示系统应能确保24小时连续运行，整套系统具有先进性、稳定性和可扩充性，整套系统具有先进性、稳定性和可扩充性。液晶拼接屏应具有较高分辨率、可调亮度和对比度、范围宽，色彩还原真实，图像失真小，亮度均匀，显示清晰，系统操作简单，维护方便，使用寿命长；应支持多屏图像拼接，画面可整屏显示，也可分屏显示，画面能够自由缩放、移动、漫游，不受物理拼缝的限制；采用软件控制窗口的拼接与分割，屏与屏之间的拼缝不能影响汉字和图像的正确显示。支持多种信号的同时显示：

1. 液晶单元的要求：

液晶拼接单元具体参数如下： 1: Cortez?数字图像处理平台是一款专门应用于医疗,广电等传统高端图像显示领域的处理平台, MAST ?数字图像处理平台是一款应用于家用液晶电视图像显示的处理平台2: Cortez?平台内部集成独家专利的第二代方向关联的逐行扫描技术,动态色彩管理,自适应颜色/对比度增强和内建自适应数字3D降噪/3D 梳形濾波器/3D去交錯/雜訊抑制等多项图像显示领域的专利技术,非常适合于安防监控对高清视频的需求 3: Cortez?由于内部集成多种专利技术在处理监控面面时避免成像有画面出像边缘出现黑边.锯齿和色采失真等多项技术问题,是当今天世界上最适合的一款用于安防监控领域的图像处理平台. (mm): 最小拼接接缝 5.5mm 物理：左上3.7mm 右下1.8mm 非显示：左上3.8 右下1.9 面板类型： TFT-LCD 46″16:9（全阵列LED） 标准颜色： Full Color 16.7M 标准分辨率： 1920（H）×1080（V） 显示面积： 1018.28mm×572.87mm (mm)点距： 0.53025mm × 0.53025mm 亮度： 450cd/㎡ 对比度： 3000:1

响应时间： 5ms（典型） 液晶屏使用寿命： 6万小时以上 : 可视角度 178°（H）/178°（V）

智能拼接控制系统技术指标： 支持拼接功能信号种类： 支持单路/多路复合视频，标清电脑，高清数字以及HDMI等信号输入（多路时需配相应功能矩阵） 拼接显示功能： 灵活实现单屏显示，多屏显示和任意组合拼接功能并配合平台管理软件可实出单屏多画面功能 开窗功能： 支持单路开窗，漫游，跨屏，叠加等功能（选配功能）

输入信号种类： CVBS输入： 1Vp-p ,75Ω,BNC×3(BNC接口支持PAL/NTSC 全制式) VGA信号输入： VGA×1(D15接口支持SVGA/XGA/WXGA / UXGA) 高清信号输入： YPbPr/YCbCr BNC×3支持PAL/NTSC 全制式及其720p/1080i HDTV DVI信号输入 DVI×1（1920×1080）向下兼容 高清数字信号输入： HDMI×1，1080P（1920×1080）向下兼容 : SDI高清信号接入 支持3G-SDI,HD-SDI高清信号输入/输出(可选配功能) 音频输入： VGA模式和CVBS模式音频输入(可选) 输出信号种类： 输出：CVBS 1Vp-p ,75Ω,BNC×1 VGA信号环通输出： 支持多路VGA×1(D15接口支持SVGA/XGA/WXGA / UXGA)信号环通输出 信号环通输出：DVI 支持多路DVI×1（1920×1080）信号环通输出 控制方式： 兼容手动按键和红外遥控控制功能 视频彩色制式： PAL/NTSC/SECAM（自动识别） 音频监视输出： 立体声 RCA 针型 x 2 (左，右) (LAN) 串行遥控 D-sub 9针(RS232C) x 1 菜单语言： 中文/英文可选 功能参数： 双画面（PIP/PBP: ） PIP画面大小、位置可调,窗口可选,参数单独调整 : 双画面交换 双画面极速交换显示 : 色温选择 9300K，6500K，5600K，用户 : 标记选择． ) 半透,黑色,白色,灰色(中心标记，比例标记，安全区域，填充

局部放大(辅助对焦): ,方便对焦局部可选,全屏放大 色度矢量图: ,区域分颜色显示相位精确到1° : 亮度分布直方图 ,利于防曝光实时分析单帧亮度分布状况 显示比例: （点对点）1：19，4：3，全屏幕，按输入图像比例，：16 背景选择模式： 黑白模式可选全蓝/ 技术规格： 最大功耗： 150W 最大待机功耗： 2W 适用电压范围： 60Hz ∕100-240V~ 50 工作温度： ℃℃～500 存储温度： oC~60oC-25 相对湿度： ％％～9010 机械指标： 外壳材质： 超窄边抗干扰金属外壳 整机颜色： 黑色（标配）或银灰色 安装方式： 标配挂架，选配底座 安装孔位： 640mm x 260mm :VESA 安装兼容性机柜安装 机身尺寸（宽×高×厚）： 96.6mm 578.37mm×1023.78mm× : 包装尺寸（宽×高×厚） 860 mm 0 mm×1340 mm×21 机身重量： 45KG ≤ 品质及认证：

认证标准 认证及公安部检验报告认证、中国电器强制3CISO9001：2008 环保标准 所有元器件及包装辅料符合国际环保标准 外壳材质 金属外壳，防静电、防磁场、防强电场干扰 智能散热系统 散热保护设计 系统控制方式 中英文语言切换、对比度、亮度、清晰度、色饱和度、色调、信号切换、 信源浏览、色温调节、重显率切换、运行状态显示

。显示区域：英寸， 显示屏幕对角线尺寸为?1)×1018.28mm578.37mm1023.78mm××118mm 572.87mm的色彩饱和度，确保画面的输出精确和稳定，色彩饱垂直度和观看视角到达水平2) /72%和靓丽，屏幕更加明亮，画质更加清晰，画面衔接流畅自然，整体显示流畅完美，呈． 现完美的显示效果。 3) 拼接单元点距为0.53 mm (H) * 0.53 mm (V)。 4) 物理分辨率1920×1080；屏幕比例为16∶9，响应时间≤8ms。双边拼接接缝≤5.5 mm。 5) 整屏画面稳定无闪烁，整屏色彩和亮度均匀性≥90%，数字显示单元亮度≥450cd/㎡，对比度≥3500:1，以确保多屏拼接系统的画面更为清晰鲜明，以使各个拼接DID液晶单元显示的所有颜色保证整墙色彩的一致性。 6) 46 DID黑边屏，高亮度，采用LED背光技术，支持7X2X365小时开机使用，保证系统长时间运行，不间断工作。整个大屏幕系统具有先进性、稳定性和可扩充性，系统操 7) 作简单，维护方便，故障率低，使用寿命长；平均寿命时间MTBF大于60000小时，完全能够满足用户24小时、每周7天的连续运行的需要。 8) 采用美国最先进的高速图像处理芯片，具备矩阵功能，可以把视频、VGA、DVI的信号解码后分割为多个显示单元，并以1920x1080等格式输出到电视墙上，图像处理过程完全硬件化，操作非常方便采用大容量高速FPGA阵列和CrossPoint数字多总线数据路由交换的处理机制。 9) 自动温控系统：自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节约能耗、提高监视器的稳定性和可靠性。 10) 智能背光调节：不同环境的光线强度，调节液晶屏幕的亮度和对比度，提高人眼观看的舒适度，以适合监控人员的长期监控。 11) 在屏幕上任意位置可以用于播放HDMI信号的宣传片或高清图像，清晰度达到1080P，并且经专业软件测试没有任何色差或干扰。 12) 液晶拼接显示单元制造商生产的液晶拼接显示单元必须获得国家强制性产品认证证书（3C认证），投标人须提供合法的认证证书 13) 液晶拼接显示单元制造商生产必须通过ISO9001质量体系认证，品牌通过国家商标认证；投标人须提供合法的认证证书 14) 生产制造商须通过有效的CE及FCC认证证书，国际ROSH认证证书。 15) 液晶拼接显示单元制造商生产必须通北京一所及上海三所所颁发的产品检测报告。, 投标人须提供合法的认证证书 16) 投标型号必须通过国家公安部门产品检测报告。

合集下载

液晶拼接显示器使用说明书

液晶拼接显示器使用说明书

液晶拼接显示器使用说明书在使用本液晶拼接显示器之前，请你仔细阅读该说明书，并请妥善保存，以备将来需要。

目录重要安全说明 (2)功能简介 (3)接口示意图 (4)液晶拼接屏的安装 (5)拼接控制软件操作说明 (7)软件概述 (7)运行环境 (7)软件安装 (7)软件界面及操作说明 (8)选项功能说明 (29)注意事项 (31)附录 (32)问题处理指南 (32)附件 (34)维护保养 (34)该液晶拼接显示器的设计符合国际标准。

然而，不正确地使用也会导致触电和火灾，引起人身伤害和财产损失。

为防止潜在危险，确保您的安全，并延长产品使用寿命，请在安装、使用和清洁本产品时仔细阅读下列须知说明，必须遵守所有的安全须知说明。

重要安全说明1.在使用此产品前请仔细阅读此说明书。

2.请将此说明书妥善保管。

3.请遵守所有警告。

4.请遵守所有说明。

5.不要让此产品靠近有水的地方。

为了避免火灾或电击的危险，请不要将此产品暴露在雨中或潮湿的环境中。

6.请使用柔软的干布清洁此产品。

如果需要进一步清洁，请参见此说明书中的“清洁液晶拼接屏”获取详细信息。

7.不要挡住通风孔。

按照制造商的说明安装此产品。

8.不要在靠近热源如散热器、加热器、炉子或其他能够产生热量的设备附近安装此产品。

9.保护好电源线，不要挤压电源线，尤其是电源插头以及电源线与产品的连接部位。

10.确保电源插座位于产品附近，这样使用更加方便。

11.请确保所有的地线已经连接，以防止潜在的危险。

如果无法正确接地，则请专业电气技师安装单独的电路断路器。

切勿尝试以下接地方式，例如将拼接屏连接至电话线、导雷线或煤气管道上。

12.如果此产品长期不用，请拔下其电源插座。

13.该液晶屏在拼接安装后，其组合拼接墙要采用绝缘阻燃装饰材料进行侧面与背面的整体装饰，以确保屏体不裸露在外，保证设备的安全使用。

14.在液晶屏安装后将外壳与拼接框架进行接地，以防触电危险。

重要事项：在插拔所有的线缆时要特别注意断掉所有相关设备的电源，禁止带电作业。

2011-11-16 LCD拼接屏技术要求(发出版)

2011-11-16 LCD拼接屏技术要求(发出版)

3.3、系统技术要求3.3.1大屏拼接系统液晶大屏幕拼接系统由图像显示系统、图像处理系统、信号源切换系统等子系统组成。

系统的操作控制完全由控制系统统一管理控制，控制系统以大屏幕控制器为基础，将大屏幕图像处理系统、操作控制系统、信号切换调用的操作集成为一体，通过大屏幕控制器实现对所有设备的操作控制。

大屏幕系统结构：分为硬件和软件两部分，系统硬件包括液晶屏、大屏幕拼接控制器、机柜机架、各种线材、视频/VGA 矩阵（分配器）、控制电脑；系统软件包括系统控制软件，控制所有的液晶屏显示单元、信号处理转换设备、其他计算机应用等。

从信息流程总体上可分为信息输入、信息处理以及输出三部分，信息输入包括视频信息、VGA信号；信息处理由系统控制软件以及控制器共同处理，负责将选定的信号输出到大屏幕上显示；输出端由液晶屏拼接组成。

通过大画面显示，自由切换各种显示信号，单屏，多屏，整屏显示等功能，使之具有极强的视觉显示效果，满足指挥，监控，汇报等多项综合功能。

一层监控中心（兼应急指挥中心）4x6 46英寸LCD液晶拼接墙由24块46英寸LCD液晶拼接单元组成。

B1层监控室3x3 46英寸LCD液晶拼接墙由9块46英寸LCD液晶拼接单元组成。

3.3.2 液晶拼接单元技术要求（1）要求采用工业级的DID_FHD全高清液晶面板46吋超窄边显示器，物理分辨率满足1366×768（向下兼容）。

（2）支持多种显示信号（VGA、VIDEO、HDMI、S-Video、YpbPr）输入，接口支持分辨率1920×1080P。

（3）屏间缝隙为上下物理拼接（≤6.7mm）左右拼接（≤6.7mm），对比度≧3000:1，亮度≧700:1。

（4）要求采用工业级的液晶面板，工业级的DID_FHD全高清液晶面板，亮度达到700cd/㎡，对比度3000 ：1，显示出的图像色彩靓丽、还原性更好、层次感更突出。

工业级的DID_FHD全高清液晶面板，拼接缝隙小于6.7MM（46寸），大大提高安装调试的效率，也显示出专业液晶拼接的独特效果。

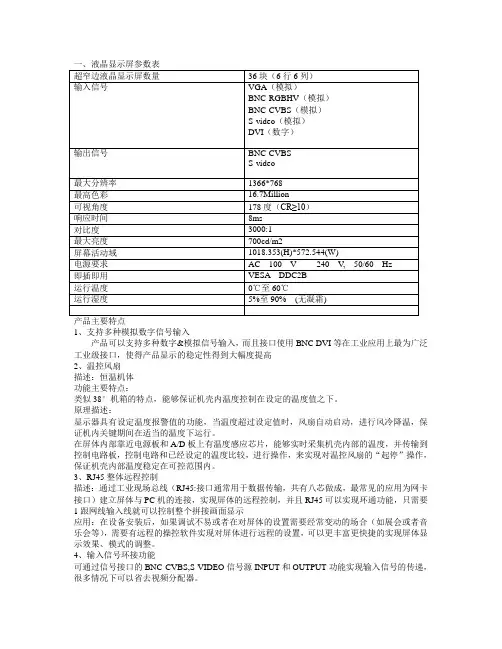

液晶显示屏参数表
