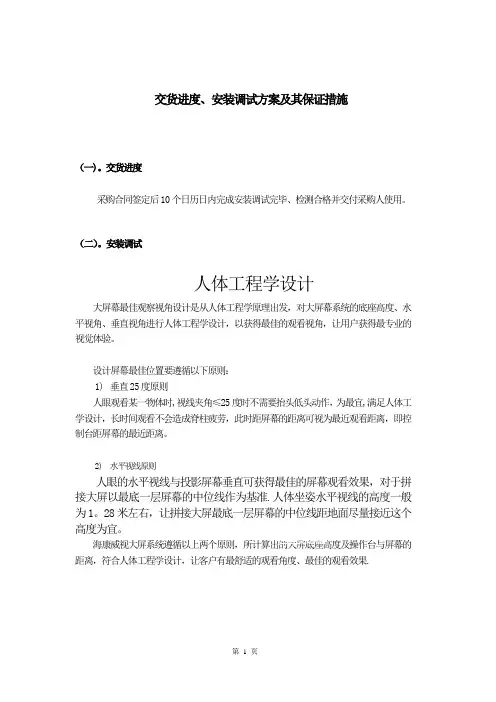

交货进度、安装调试方案及其保证措施（一)。
交货进度采购合同签定后10个日历日内完成安装调试完毕、检测合格并交付采购人使用。
（二）。
安装调试人体工程学设计大屏幕最佳观察视角设计是从人体工程学原理出发，对大屏幕系统的底座高度、水平视角、垂直视角进行人体工程学设计，以获得最佳的观看视角，让用户获得最专业的视觉体验。
设计屏幕最佳位置要遵循以下原则：1)垂直25度原则人眼观看某一物体时,视线夹角≤25度时不需要抬头低头动作，为最宜,满足人体工学设计，长时间观看不会造成脊柱疲劳，此时距屏幕的距离可视为最近观看距离，即控制台距屏幕的最近距离。
2)水平视线原则人眼的水平视线与投影屏幕垂直可获得最佳的屏幕观看效果，对于拼接大屏以最底一层屏幕的中位线作为基准.人体坐姿水平视线的高度一般为1。
28米左右，让拼接大屏最底一层屏幕的中位线距地面尽量接近这个高度为宜。
海康威视大屏系统遵循以上两个原则，所计算出的大屏底座高度及操作台与屏幕的距离，符合人体工程学设计，让客户有最舒适的观看角度、最佳的观看效果.（三)施工规范1.1供电要求本方案中显示幕墙由6块46英寸LCD显示屏幕以3（行)X2(列)拼接方式组成，规格如下:1)大屏幕显示墙系统设备要求提供稳定的单相220V稳压电源。
每台液晶子单元额定功率为139W，每台拼接控制器系统额定功率为300W。
本套系统额定功率2000W，(含富余）。
2)为大屏幕显示系统设备的配电柜提供至少2个220V，5100W总电源空气开关，为机柜设备提供至少21个220V 电源空气开关，所有用电开关应采用优质的电工产品. 3)每一列大屏幕显示系统设备的底架下面提供至少2个 220V 电源插座,每个插座可提供三到四台液晶屏幕的供电使用。
4)每个机柜旁边提供至少3个220V/10A电源插座。
5)普通维修插座及照明用电线路应设有漏电保护开关.6)机房内所有的电气材料均应有消防部门认可的生产证书,所有电线电缆均应为阻燃或难阻燃电缆.声明：施工时墙体的上方和左右两侧都要留有一定的操作空间。

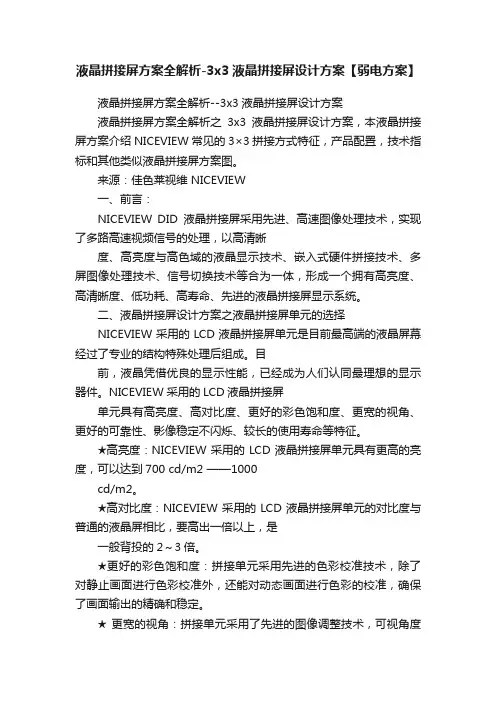

液晶拼接屏方案全解析-3x3液晶拼接屏设计方案【弱电方案】液晶拼接屏方案全解析--3x3液晶拼接屏设计方案液晶拼接屏方案全解析之3x3液晶拼接屏设计方案，本液晶拼接屏方案介绍NICEVIEW常见的3×3拼接方式特征，产品配置，技术指标和其他类似液晶拼接屏方案图。
来源：佳色莱视维 NICEVIEW一、前言：NICEVIEW DID液晶拼接屏采用先进、高速图像处理技术，实现了多路高速视频信号的处理，以高清晰度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体，形成一个拥有高亮度、高清晰度、低功耗、高寿命、先进的液晶拼接屏显示系统。
二、液晶拼接屏设计方案之液晶拼接屏单元的选择NICEVIEW采用的LCD液晶拼接屏单元是目前最高端的液晶屏幕经过了专业的结构特殊处理后组成。
目前，液晶凭借优良的显示性能，已经成为人们认同最理想的显示器件。
NICEVIEW采用的LCD液晶拼接屏单元具有高亮度、高对比度、更好的彩色饱和度、更宽的视角、更好的可靠性、影像稳定不闪烁、较长的使用寿命等特征。
★高亮度：NICEVIEW采用的LCD液晶拼接屏单元具有更高的亮度，可以达到700 cd/m2 ——1000cd/m2。
★高对比度：NICEVIEW采用的LCD液晶拼接屏单元的对比度与普通的液晶屏相比，要高出一倍以上，是一般背投的2～3倍。
★更好的彩色饱和度：拼接单元采用先进的色彩校准技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，确保了画面输出的精确和稳定。
★ 更宽的视角：拼接单元采用了先进的图像调整技术，可视角度可达178°。
★更好的可靠性：家用电视、PC所采用的液晶屏不能负荷24小时连续使用，NICEVIEW LCD液晶拼接屏单元为监视器所设计，可以24小时连续工作。
★影像稳定不闪烁：由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新亮点。
LANETCO液晶拼接解决方案46”超窄边液晶拼接大屏幕显示系统技术方案LANETCO液晶拼接解决方案目录第一章前言 (3)第二章公司概况 (4)第三章方案设计 (4)3.1设计依据 (4)3.2设计原则 (5)3.3 系统规格 (7)3.4 创新前维护设计 (8)3.5系统功能 (10)3.5.1 LCD拼接墙显示功能 (10)第四章主要产品介绍 (12)4.1屏幕结构子系统： (12)4.2 LT-M2000 IP流媒体图像拼接控制器 (15)第五章液晶拼接墙控制软件介绍 (20)第六章系统环境设计及要求 (25)6.1安装要求 (25)6.2操作控制台（室）装修及设备位置要求 (25)6.3光线要求 (25)6.4走线及线槽要求 (25)6.5空调要求 (26)6.6供电电源 (26)6.7系统环境 (26)第七章售后服务 (27)第八章部分工程案例 (28)第一章前言随着计算机技术、信息技术的飞速发展，人类已进入信息时代，以计算机为核心的结合视频，音频和通信等领域的多媒体技术得到了蓬勃的发展，信息的可视性越来越受到人们的普遍欢迎和关注。
液晶拼接显示墙，是当今最实用、最可靠、最经济的大屏幕终端显示设备。
它的出现，解决了传统各种显示墙的耗材、灼伤、维护困难等缺陷，为方便、全面、实时地显示各系统视频信息，特别是远程实时指挥、调度、监控、教学等长期半固定画面显示工程应用提供了最好的大屏幕显示系统。
本方案提供的液晶拼接大屏幕显示系统是根据用户需求专门设计的。
它将国际最卓越的液晶高清晰度数码显示技术、液晶窄缝拼接技术、多屏图像处理技术、信号切换技术、网络技术等的应用综合为一体，形成一个拥有高清晰度、高稳定性、高智能化控制、操作方法先进的大屏幕投影显示系统。
通过这套液晶大屏幕显示系统可以实现对生产、调度系统计算机图像和视频图像信息的综合显示，形成一套功能完善、技术先进的信息显示管理控制系统，满足生产、调度监控的各种需要，并完全取代现有的模拟屏，为监控、管理提供一个交互式的灵活系统，以适应不断发展的会议、生产、调度工作。
封面作者：Pan Hongliang仅供个人学习目录1.项目实施方案 (3)1.1系统设计方案 (3)1.1.1项目特点 (3)1.1.2系统设计原则及特点 (6)1.1.3设计标准及规范 (7)1.1.4系统组成 (8)1.1.5显示系统结构示意图 (9)1.1.6显示墙安装尺寸 (10)1.1.7系统显示功能描述 (10)1.1.8系统硬件设备特性及技术规格 (11)1.1.8.1液晶显示单元 (11)1.1.8.4LCD拼墙底座和支架 (12)1.1.9大屏控制软件 (13)1.1.9.1软件概述 (13)1.2大屏安装对环境的要求 (13)1.3部分项目案例图 (15)1.项目实施方案1.1系统设计方案1.1.1项目特点本技术建议书提供的大屏幕显示系统是根据用户需求而设计，根据用户方的实际场地情况，推荐采购超窄边LCD液晶拼接屏系统2套，用户将通过计算机控制方式将计算机信号显示在大屏幕上。
LCD液晶拼接显示墙的应用LCD液晶显示屏具有高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射的优点。
随着窄边框LCD液晶显示屏的出现，使LCD液晶显示屏的无缝拼接成为可能。
LCD液晶拼接显示墙以其高亮度、高清晰度、画面细腻、色彩逼真、画面宏大、视觉冲击力强等特点，具有很好的展示、演示、广告、宣传效果，可广泛应用于广播电视监控及显示，机场、地铁信息发布，金融证券信息显示，政府企业视频会议显示，安全监控系统，商场、酒店、剧院、媒体广告，展览显示系统，品牌专卖店形象展示、演唱会等诸多应用领域，并且安装简便、不受空间限制。
LCD液晶拼接显示墙技术优势LCD液晶拼接显示墙系统采用超薄墙体、无缝拼接设计，配以内置信号处理模块、外置图像控制器及控制管理软件，组成一套超高亮度、超高对比度、超高分辨率、高耐用性、高稳定性、超强信号显示能力的拼接显示墙系统，支持视频、RGB、网路信号在拼接显示墙上以单屏、M×N拼接、任意开窗口、任意缩放、跨屏漫游等多种方式显示，可广泛应用于各类以视频图像为主的监控指挥中心、视频会议中心及广告、信息发布等场所。

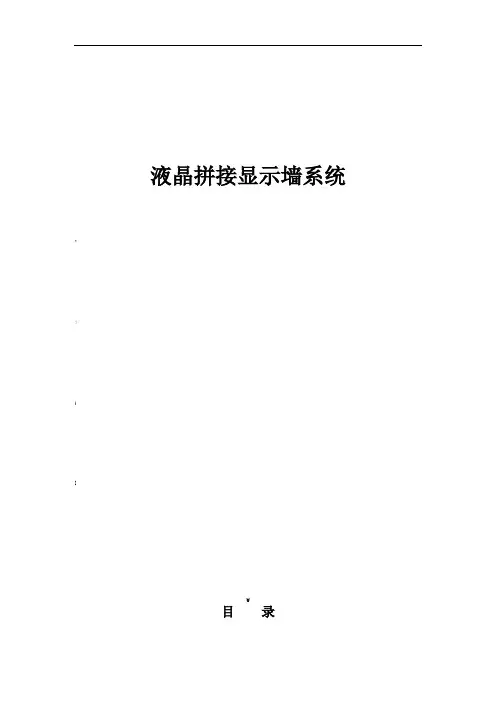

液晶拼接显示墙系统*！([￥目录第1章概述 (3)LCD液晶拼接显示墙的应用 (3)广州XX电子LCD液晶拼接显示墙技术优势 (3)采用最新三星DID液晶面板 (3)超薄窄边箱体单元设计 (6)领先的内置信号处理技术 (6)（专业外置拼接控制器 (7)任意的拼接形式 (7)个性化的系统方案 (7)第2章系统设计方案 (8)系统组成 (8)显示墙安装尺寸 (9)系统结构示意图 (10)系统显示功能 (11)$视频信号显示 (11)计算机和工作站RGB信号显示 (12)网络RGB信号显示 (13)高分辨率图像显示 (13)多种信号混合显示 (14)系统软硬件设备技术规格 (15)XDCA-460UT液晶显示单元 (15)XDCA-图像拼接控制器 (16)<大屏幕显示系统控制管理软件 (20)第3章工程环境要求 (25)对供电系统的要求 (25)对接地系统的要求 (25)对装修的要求 (25)对消防系统的要求 (26)对照明系统的要求 (26)第4章售后服务及培训 (27)(售后服务承诺 (27)技术培训 (28)第一章概述LCD液晶拼接显示墙的应用LCD液晶显示屏具有高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射的优点。
随着窄边框LCD液晶显示屏的出现，使LCD液晶显示屏的无缝拼接成为可能。
LCD液晶拼接显示墙以其高亮度、高清晰度、画面细腻、色彩逼真、画面宏大、视觉冲击力强等特点，具有很好的展示、演示、广告、宣传效果，可广泛应用于广播电视监控及显示，机场、地铁信息发布，金融证券信息显示，政府企业视频会议显示，安全监控系统，商场、酒店、剧院、媒体广告，展览显示系统，品牌专卖店形象展示、演唱会等诸多应用领域，并且安装简便、不受空间限制。
广州XX电子LCD液晶拼接显示墙技术优势广州XXLCD液晶拼接显示墙系统采用超薄墙体、无缝拼接设计，配以内置信号处理模块、外置图像控制器及控制管理软件，组成一套超高亮度、超高对比度、超高分辨率、高耐用性、高稳定性、超强信号显示能力的拼接显示墙系统，支持视频、RGB、网路信号在拼接显示墙上以单屏、M×N拼接、任意开窗口、任意缩放、跨屏漫游等多种方式显示，可广泛应用于各类以视频图像为主的监控指挥中心、视频会议中心及广告、信息发布等场所。

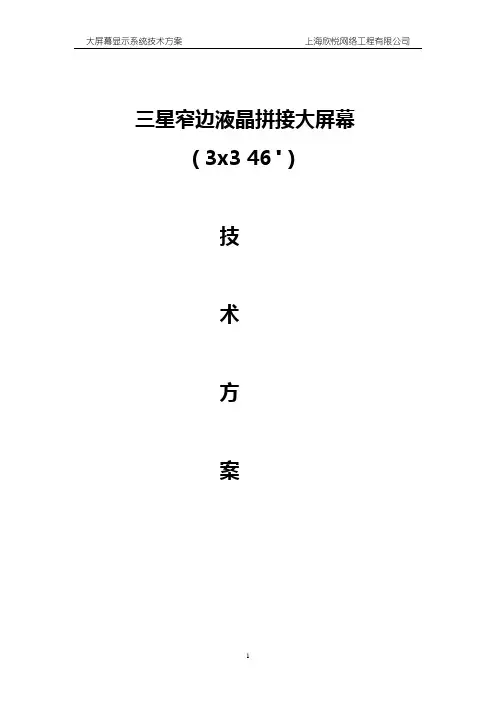

三星窄边液晶拼接大屏幕（3x3 46"）技术方案上海欣悦网络工程有限公司2010年4月14日目录一、前言： (3)二、液晶拼接大屏幕特点 (3)三、三星液晶拼接墙的特征 (4)四、三星液晶拼接墙的特点 (5)五、三星液晶拼接墙方案可行性 (5)六、三星液晶拼接墙系统的可靠性 (5)七、三星液晶拼接墙系统的经济性 (5)八、系统示意图 (6)九、液晶拼接墙的控制系统 (6)十、液晶拼接墙显示功能 (7)十一、液晶拼接墙的基本构成 (8)十二、拼接幕墙效果图示 (8)十三、客户需求方案 (9)十四、拼接框架外观着色 (11)十五、系统环境设计和要求 (11)1.安装要求 (11)2.供电电源 (11)3.系统环境 (12)十六、系统安装与验收 (12)1、安装调试 (12)2、验收 (12)十七、系统培训及售后服务 (13)a、培训 (13)b、售后服务 (13)十八、设备清单及报价 (14)一、前言：上海双流电子技术有限公司是一家集技术开发、产品生产为一体的高科技企业，在以科技力量为依托,融合了强大的技术力量,在2007年推出的DID窄边拼接最新技术产品，2009年5月份推出DID超窄边（7.3MM）液晶拼接显示大屏，在专业领域应用中，处于行业技术的领先地位。
汇集了一支由系统分析员,高级程序员和网络工程师组成的经验丰富专业技术力量雄厚的计算机设计,开发和服务队伍。
将目前最卓越的DID屏的高清晰度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像处理技术、信号切换技术等合为一体，形成一个拥有高亮度、高清晰度、低功耗、高寿命，先进的DID液晶拼接显示系统。
全体员工以“品质第一”为宗旨，致力于向客户提供全方位、高品质的专业产品和服务。
二、液晶拼接大屏幕特点液晶拼接墙采用的液晶拼接单元是目前最高端三星DID工业液晶屏幕，目前，液晶凭借优良的显示性能，已经成为人们认同最理想的显示器件。
三星采用的DID液晶拼接单元具有高亮度、高对比度、更好的彩色饱和度、更宽的视角、更好的可靠性、影像稳定不闪烁、较长的使用寿命等特征。

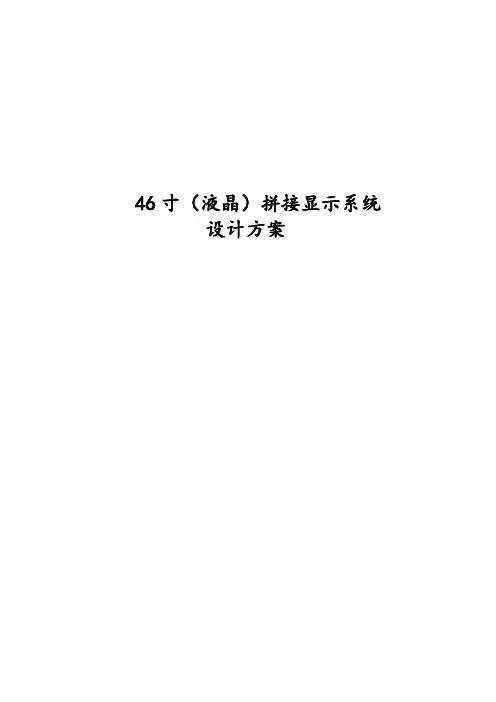

46寸（液晶）拼接显示系统设计方案第二章概述为此拼接显示墙提供液晶屏是选择韩国三星电子（sanmsung）生产46寸DID LCD面板, 含有高亮度、高对比度、高像素等特点。
其发烧量很小, 以至于站在拼接显示器前面, 也感觉不到它温升。
液晶独特显示原理、全数字化驱动系统, 和ZXP自主设计散热设计方案, 确保显示器高可靠性和稳定性, 同时高强度拼接结构架和美观外型设计, 使拼接显示器既可靠实用又美观大方。
它将国际最卓越DID 液晶高清楚度数码显示技术、中国电信窄边拼接技术、多屏图像处理技术、信号切换技术、网络技术等应用综合为一体, 形成一个拥有高亮度、高清楚度、高智能化控制、操作方法优异LCD大屏幕显示系统。
经过这套LCD液晶墙显示系统能够实现对多种系统计算机图像和视频图像信息综合显示, 形成一套功效完善、技术优异综合信息显示系统, 满足用户多种需要, 为显示系统管理提供一个交互式灵活系统, 以适应不停发展多媒体显示需要。
所以, 我们推荐使用现在国际领先DID液晶拼接显示墙, DID液晶拼接显示墙已经在中国很多关键行业大屏幕显示应用系统中使用, 并得到业界及用户一致好评！该系统是以DID液晶显示技术为关键显示子系统, 整个系统可和计算机网络系统、视频监控系统和其它独立计算机工作站相联, 实现这些计算机图形和视频图像信息综合显示, 满足监控、指挥、调度等多种显示需要, 为用户提供一个直观、交互式灵活显示系统, 以适应不停发展工作需要。
1. 需求分析显示系统中心安装一套2*2-46寸液晶拼接显示系统。
显示系统最大可接收4路视频输入、4路VGA输入。
能够满屏显示任意一路输入信号, 也能够单屏显示不一样输入信号, 也能够经过LCD单元内置处理器, 实现2*2拼接和单屏相结合来显示各路信号.鉴于以上要求本技术方案提供液晶拼接墙显示系统。
经过这套液晶拼接显示系统能够将各类信号在液晶拼接墙上显示, 形成一套功效完善、技术优异信息显示管理控制系统, 为用户提供优异技术服务, 适应不停发展多种需要。

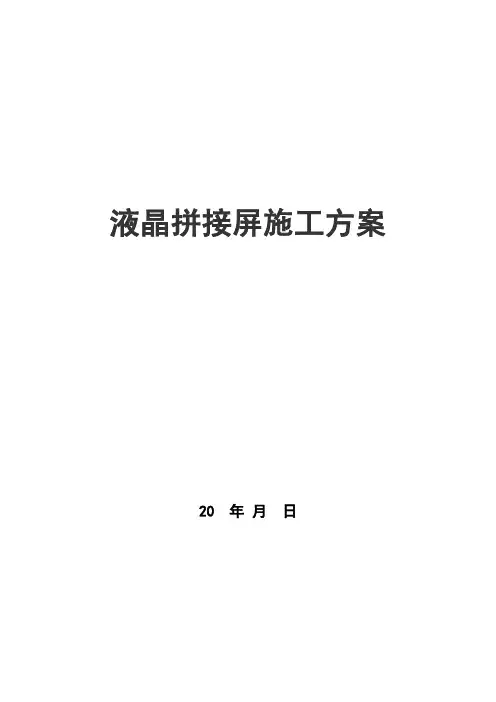

液晶拼接屏施工方案20 年月日目录一、项目概述 (1)二、设计目标 (1)三、设计参照的技术规范和标准 (1)四、设计原则 (2)五、系统组成 (3)六、详细设计 (3)6.1系统拓扑 (3)6.2系统效果 (4)七、交货进度、安装调试方案及其保证措施 (5)7.1.交货进度 (5)7.2.安装调试 (5)八、施工规范 (7)8.1 供电要求 (7)8.2 空调要求 (7)8.3 温湿度要求 (9)8.4 灯光要求 (10)8.5 装修要求 (10)8.6 大屏幕显示系统设备维修通道与地面要求 (10)8.7 承重要求 (11)8.8 防尘要求 (11)8.9 接地要求 (12)8.10 消防要求 (12)8.11 机械冲击和振动要求 (12)8.12 磁场要求 (12)8.13 综合布线要求 (12)8.14 大屏幕墙体安装固定要求 (13)8.15 安装注意事项 (13)九、系统安装调试 (14)9.1 出厂前测试 (14)9.2 安装前测试 (14)9.3 系统调试 (14)9.4系统试运行 (14)9.5现场验收 (15)十、售后服务承诺及培训方案 (15)10.1质量保证 (15)10.2售后服务 (15)10.3技术培训 (17)一、项目概述随着信息技术的快速发展, 某某工作室对信息显示的要求也越来越高，迫切希望借助目前最先进的大屏幕拼接显示技术，将各种监控系统的计算机图文信息和视频信号等进行集中显示，构建一个高效便捷的视频信息交流平台，满足自身的实时调度、会商、决策及信息反馈等需求。
根据某某工作室实际的使用要求和物理环境，我们设计了一套完整的DID LCD拼墙系统方案（Digital IntelligenceDisplay，数字专业屏幕显示器），将国际最卓越的高清晰度数码显示技术、DID LCD拼接技术、多屏图像处理技术、多路信号切换技术、网络技术、集中控制技术等的应用集合为一体，使整套系统成为一个拥有高亮度、高清晰度、高智能化控制的液晶大屏幕拼接显示系统。

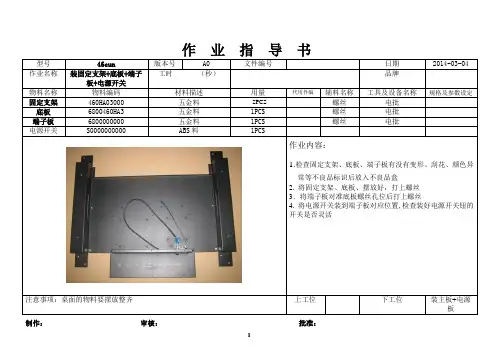

作业指导书注意事项：桌面的物料要摆放整齐制作：审核：批准：作业指导书注意事项：桌面的物料要摆放整齐制作：审核：批准：每个线材一定不能错插或反插制作：审核：批准：物料盒摆正放在桌面上；桌面的物料要摆放整齐。
制作：审核：批准：注意事项：桌面的物料要摆放整齐。
制作：审核：批准：桌面的物料要摆放整齐。
制作：审核：批准：注意事项：桌面的物料要摆放整齐。
制作：审核：批准：注意事项：桌面的物料要摆放整齐。
制作：审核：批准：注意事项：1. 桌面的物料要摆放整齐。
制作：审核：批准：注意事项：桌面的物料要摆放整齐。
制作：审核：批准：注意事项：桌面的物料要摆放整齐。
制作：审核：批准：注意事项：桌面的物料要摆放整齐。
制作：审核：批准：审核：批准：手不要碰及测试棒头、被测机，以免触电。
测试时间及测试电压、电流请务必按上表格调较。
每次开机后必须对仪器点检，并做好点检记录及注明各点检项目。
检查仪器发生故障后应及时停止使用，并且通知工程部进行对点检不通过的测试机，应及时追溯前次测之产品，并进行隔离、重新检查。
制作：审核：批准：、手不要碰及测试棒头、被测机，以免触电。
、测试时间及测试电流、电压请务必按上表格调校。
、每次开机后必须对仪器点检，并做好点检记录及注明各点检项目。
、不能使两输出端短路,否则会使仪器损坏。
、在测量时,必须从低档调至高档进行测量。
制作：审核：批准：耐压仪点检指导书制作：审核：批准：接地电阻点检指导书制作：审核：批准：。

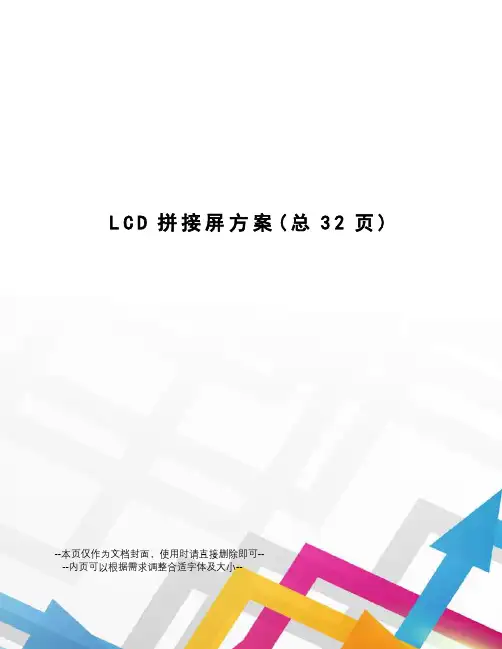

L C D拼接屏方案(总32页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--46”超窄边液晶拼接大屏幕显示系统技术方案液晶拼接大屏幕，以其优异的性能，合理的价格在国内外受到了广泛的欢迎。
其高达6万小时以上的使用寿命，质量稳定，维护费用低，是明智的不二选择。
系统规格根据设计要求，本方案LANETCO液晶拼接大屏幕显示系统由4台46寸LCD显示单元拼接以2×2方式拼接成横向2排，纵向2列，规格如下：序号项目规格配置146寸LCD显示单元LT-46P072拼接规模2（行）×2（列）共计：4台3单元尺寸1025mm(宽)×580 mm(高)×99mm(厚)4全屏尺寸2050mm(宽)×1160 mm(高)×99mm(厚)根据现场情况，整体安装尺寸设计如下：创新前维护设计精益求精，一直的LANETCO产品所追求的目标。
在面对目前市场上花样繁多各种安装架子，LANETCO研发出具有专利的技术的液压前维护安装支架。
模块化专利设计：模块化安装，以屏为单位，更便于运输和安装，大大减少安装时间和费用。
单元显示屏对应一个模块化液压支架单元，可以从前方直接安装、拆卸单元显示屏体，并可以从前方调整单显示屏的各个位置移动。
积木式堆叠安装，安装完成后，无任何金属钩针、无螺丝钉、无钢针等影以屏为单位进行安装或拆卸，安装完成后具有良好的散热通风完全靠墙安装设计：可以完全靠墙安装，不需要在屏与墙体之间留维修同道，使整个大屏离墙只需20cm左右，大大节省现场的空间和美化外观。
屏与墙体之间几乎不用留空间极便利的维护：完全前维护设计，无需后维护空间，更方便维护人员，提高维护效率。
每个屏都可以独立的拆卸，维护更有针对性，效率更高。
进口液压杆技术，更稳定，多次操作后仍能保持良好的精确度。
系统功能3.5.1 LCD拼接墙显示功能根据当今的技术发展，目前大屏幕显示系统基本采用多媒体投影机、等离子显示屏和LCD液晶屏等设备向观众进行信息显示。
3＊4液晶拼接系统技术方案46寸超窄边DID液晶拼接大屏幕2013/5/1第1章大屏幕系统设计概述本技术方案提供的大屏幕液晶拼接显示系统是根据用户需求而设计的，系统采用进口国际顶级DID液晶显示屏，我们拥有全套的安全检测和强化系统，严格测试、检查每一块液晶面板,保证在工程使用中具有高可靠性、高稳定性、低维护、长寿命。
系统由图像显示系统、图像处理系统、信号源切换系统、信号传输系统等子系统组成。
拼接墙采用先进的高速嵌入式图像处理技术，实现了多路信号的统一处理，以高清晰度、高亮度与高色域的液晶显示技术、嵌入式硬件拼接技术、多屏图像拼接技术、信号切换传输技术将各种监控视频、计算机信号、网络信号等进行一体化控制和显示。
该功能完善、技术先进的综合信息显示系统兼容了视频会议、多媒体信息发布、报警联动的应用，系统的智能化、功能多样化适应了不断发展的多媒体显示需要.第2章液晶拼接系统的需求分析系统的可行性液晶拼接墙可以采用各种型号的液晶屏拼接，拼接可任意组合（M×N）。
我们会根据不同的客户对拼接系统提出的显示功能、系统规模和应用要求,选择合适的产品和拼接方式，提出具体解决方案，满足客户的应用需求,为客户打造出完美的个性化液晶拼接系统。
系统服务器通过通讯串口来控制图像控制器来实现任意组合显示模式的切换、开关机等。
系统的实用性可以根据用户对输入信号的要求，选择不同的视频处理系统，实现VGA、CVBS、S—VIDEO、YPBPR/YCBCR、DVI/HDMI、，满足不同使用场合，不同信号输入的需求。
可以通过控制软件，实现各种信号的切换、拼接成全屏显示、任意组合显示、叠加字符等。
系统的可靠性液晶拼接墙所用的拼接单元采用工业级的DID液晶专用屏，拼接单元可一天24小时一年365天连续工作，拼接单元具有可靠性、稳定性高等特点，以保证系统稳定可靠地运行。
由于低功耗、重量轻、寿命长,无辐射等特点，使得液晶拼接墙可靠性极高。
彭城电厂显示系统方案1彭城电厂显示系统方案目录一、需求分析..................................................................................................... 错误！未定义书签。
二、设计原则..................................................................................................... 错误！未定义书签。
三、设计参考标准............................................................................................. 错误！未定义书签。
四、系统介绍..................................................................................................... 错误！未定义书签。
1、系统描述.............................................................................................. 错误！未定义书签。
2、系统连接图.......................................................................................... 错误！未定义书签。
3、产品介绍.............................................................................................. 错误！未定义书签。
三星46寸DID液晶拼接屏参数国瑞46寸超窄边液晶拼接墙国瑞46寸液晶单元模块,拼接缝为6.7mm,M*N拼接使屏幕面积几乎可以无限拼接,显示比例灵活自由。
这是液晶显示技术的突破，同时也是大型显示幕墙在投影、LED之外的又一大全新技术就配合软、硬控制及RS-232通讯端口，可实现多路信号接入、切换，画面自由分割、组合，显示单元参数设置等远程控制，功能强大。
超高亮度、对比度，亮度均匀、色彩饱满亮丽实现了一个梦想。
即大型显示幕墙同样可以拥有完美画质、超亮度450/cd㎡，使屏幕更加明亮，对比度达3000:1。
保证色彩的鲜明与饱满，两者通过领先设计的显示芯片达到完美平衡，呈现无与伦比的显示效果。
同时，液晶拼接技术特色性使各显示单元的亮度均匀，画面衔接流畅自然，整体感极强。
超高分辨率显示，画面清晰细腻、纤毫毕现因应日益长的监控和信息显示需求，大型显示幕墙需要更精细点距、更高分辨率，超高分辨率显示（VGA、DVI HDMI UXGA）。
不论文本、图形，还是图片、动态视频，样样精通。
双向160度宽广视角，满足全方位观赏需求大型显示幕墙通常被置于开放性空间，因此应拥有更宽广的视角，以满足观看者自屏幕下方、左右两侧的全方位观看需要。
拥有双方向（水平、垂直）1600超宽广视角，在任何角度看均可享受明亮、清晰的显示效果，尤其适合大型监控、公共场所、有限空间内的多主体观看。
各显示单元亮度、色彩一致性高，整体显示流畅完美不只每个显示单元亮度均匀，在亮度、色彩上同样亮度一致，这一点对于由多个单元组合而成的显示幕墙而言尤为重要。
在出厂前经过严格的色相及亮度平衡调整，找时间工作亦不会发生色相漂移，无需经常性手工调节，即可实现幕墙整体色彩亮度同意协调，显示流畅完美。
机身超薄，显示单元厚度6cm，幕墙厚度仅20-30cm区别于传统幕墙，液晶显示幕墙拥有令人难以置信的轻薄机身，显示厚度仅为6cm，配合支架，整体厚度也仅为20-30cm。
系列大屏幕拼接显示系统超窄边液晶拼接技术方案北京理澳视通科技有限公司2014年10月目录第一章总体设计方案 (3)1.1项目概述 (3)1.2系统结构 (5)1.3系统功能介绍 (8)1.4规范及标准 (10)第二章系统方案设计 (11)2.1建设规模 (11)2.2产品选型 (11)第三章售后服务及技术支持计划 (31)售后服务的宗旨 (31)售后服务技术支持 (32)售后服务承诺 (33)第四章工程案例...................... 错误！未定义书签。
第一章总体设计方案1.1项目概述随着计算机技术、信息技术的飞速发展，以计算机为核心的结合视频，音频和通信等领域的多媒体技术得到了蓬勃的发展，信息的可视性越来越受到人们的普遍欢迎和关注。
随着电子信息化的不断建设和发展，为提高内外多方信息沟通之需要，建设一个采用现代计算机技术、计算机网络通讯技术和音视频技术，集多信号多画面显示和智能化控制于一体的大屏幕信息显示系统，对于图像监控显示来说尤其必要。
而液晶显示屏作为大屏幕演示的一种全新模式也逐渐被大家所认可。
由于液晶显示屏支持常用的视频及计算机信号，其普及应用必将越来越广泛。
本技术方案提供的液晶拼接幕墙显示系统是根据用户的需求专门设计。
结合本公司推出的超窄边设计的新款商用液晶显示器，它将目前最卓越的DID高清晰度、高亮度与高色域的液晶显示技术、多屏图像处理技术、信号切换技术等合为一体，形成一个拥有高亮度、高清晰度、低功耗、高寿命、可管理，先进的液晶拼接幕墙显示系统。
通过这套液晶拼接幕墙显示系统可以将各类信号在液晶拼接幕墙上显示，形成一套功能完善、技术先进的信息显示管理控制系统，为用户提供一个交互式的灵活系统，适应不断发展的各种需要。
*建设原则窄缝液晶拼接大屏幕显示系统是一项复杂的工程，为真正发挥信息化系统的功效，保证通信和信息服务网络的性能可靠性和安全性。
在建设中，项目建设依据的总原则是：●统一规划，统一规范，统一建设，统一管理；●先进性、实用性、可靠性、可管理性、可扩展性和兼容性；●充分利用现有设施和资源，最大限度持节省经费；●系统化、集成化、数字化；●保证系统稳定、可靠、安全保密。
液晶拼接显示墙系统目录第1章概述 (4)1.1 LCD液晶拼接显示墙的应用 (4)1.2 XX电子LCD液晶拼接显示墙技术优势 (4)1.2.1 采用最新三星DID液晶面板 (5)1.2.2 超薄窄边箱体单元设计 (8)1.2.3 领先的置信号处理技术 (8)1.2.4 专业外置拼接控制器 (9)1.2.5 任意的拼接形式 (9)1.2.6 个性化的系统方案 (9)第2章系统设计方案 (11)2.1 系统组成 (11)2.2 显示墙安装尺寸 (12)2.3 系统结构示意图 (14)2.4 系统显示功能 (15)2.4.1 视频信号显示 (15)2.4.2 计算机和工作站RGB信号显示 (16)2.4.3 网络RGB信号显示 (17)2.4.4 高分辨率图像显示 (18)2.4.5 多种信号混合显示 (18)2.5 系统软硬件设备技术规格 (20)2.5.1 XDCA-460UT液晶显示单元 (20)2.5.2 XDCA-图像拼接控制器 (22)2.5.3 大屏幕显示系统控制管理软件 (27)第3章工程环境要求 (34)3.1 对供电系统的要求 (34)3.2 对接地系统的要求 (34)3.3 对装修的要求 (34)3.4 对消防系统的要求 (35)3.5 对照明系统的要求 (35)第4章售后服务及培训 (36)4.1 售后服务承诺 (36)4.2 技术培训 (37)第一章概述LCD液晶拼接显示墙的应用LCD液晶显示屏具有高分辨率、厚度薄、重量轻、低能耗、长寿命、无辐射的优点。
随着窄边框LCD液晶显示屏的出现，使LCD液晶显示屏的无缝拼接成为可能。
LCD液晶拼接显示墙以其高亮度、高清晰度、画面细腻、色彩逼真、画面宏大、视觉冲击力强等特点，具有很好的展示、演示、广告、宣传效果，可广泛应用于广播电视监控及显示，机场、地铁信息发布，金融证券信息显示，政府企业视频会议显示，安全监控系统，商场、酒店、剧院、媒体广告，展览显示系统，品牌专卖店形象展示、演唱会等诸多应用领域，并且安装简便、不受空间限制。
XX电子LCD液晶拼接显示墙技术优势XXLCD液晶拼接显示墙系统采用超薄墙体、无缝拼接设计，配以置信号处理模块、外置图像控制器及控制管理软件，组成一套超高亮度、超高对比度、超高分辨率、高耐用性、高稳定性、超强信号显示能力的拼接显示墙系统，支持视频、RGB、网路信号在拼接显示墙上以单屏、M×N拼接、任意开窗口、任意缩放、跨屏漫游等多种方式显示，可广泛应用于各类以视频图像为主的监控指挥中心、视频会议中心及广告、信息发布等场所。
XXLCD液晶拼接显示墙系统具有以下优势：采用最新三星DID液晶面板XX液晶显示单元采用最新技术三星DID（Digital Information Display）专业液晶面板，具有高亮度、高清晰度、宽色域、亮度均匀、画质优异的特点，亮度达700cd/㎡以上、对比度达2000:1以上、色彩饱和度高达92%。
专业的DID液晶显示屏，是在普通液晶面板制造工艺的基础上，为满足监控、高亮度环境、长时间连续开机和更长寿命而开发的液晶显示屏，为满足屏幕的高亮度，增加了背光源的亮度，背光源亮度的提高造成DID屏体发热量的提升，所以DID液晶屏体采用耐高温液晶材料并对屏体的散热系统进行了重新设计，DID显示方式和构造完全不同于普通的液晶显示屏。
高亮度与TV和PC液晶屏相比，DID液晶屏拥有更高的亮度。
TV或PC液晶屏的亮度一般只有300-400cd/㎡，而DID液晶屏的亮度可以达到700-800cd/㎡，保证了画面的清晰明亮，即使远距离观看、强光照射下依然能感受到鲜明亮丽的色彩。
●高对比度DID 液晶屏具有2000:1-3000:1的对比度，比传统PC或TV液晶屏要高出一倍以上，大大增强色彩表现力，保证画面层次的理想呈现。
●更好的彩色饱和度目前普通LCD和CRT的彩色饱和度只有72％，而DID LCD可以达到92%的高彩色饱和度，这得益于DID新开发的色彩校准技术，通过这个技术，除了对静止画面进行色彩校准外，还能对动态画面进行色彩的校准，这样才能确保画面输出的精确和稳定。
●更快响应时间、更宽的视角采用S-PVA技术，其响应时间可达全程8ms或更高，有效杜绝了画面拖尾的现象，使画面更加流畅，可视角度可达双向178°以上(横向和纵向)。
●可靠性更好普通液晶屏为电视、PC显示器设计，不支持日夜连续使用；DID液晶屏为专业监视器、广告牌设计，可支持7x24小时不间断工作。
●纯平面显示LCD是平板显示设备的代表，DID是真正的纯平显示器，完全无曲率大画面，无变形失真。
●亮度均匀，影像稳定不闪烁由于LCD每一个点在接收到信号后就一直保持那种色彩和亮度，而不像CRT那样需要不断刷新亮点。
因此，DID亮度均匀、画质高而且绝对不会闪烁。
●120HZ倍频刷新频率120Hz倍频液晶显示技术，能有效解决图像快速运动过程中的拖尾和模糊，增强图像的清晰度和对比度，使画面更清澈，人眼长时间观看也不易疲劳。
●更长使用寿命普通的NB、PC及TV使用的LCD液晶屏其背光源的使用寿命为1万至3万小时，而DID液晶屏背光源的使用寿命可达5万小时以上，这就确保了拼接幕墙使用的每片液晶屏在长时间使用后的亮度、对比度和色度的一致性并且确保幕墙的使用寿命不低于5万小时。
超薄窄边箱体单元设计XX液晶显示单元采用超窄边框、超薄箱体设计，以及领先的前维护箱体设计技术，拼接缝隙达到业领先水平。
超窄边46英寸液晶显示单元，显示区域之间物理拼缝仅为6.7mm，实际边缝7.3mm，具有优异的整体显示效果。
领先的置信号处理技术XX系列液晶显示单元采用具有自主知识产权的置信号处理技术和拼接处理模块，可提供模拟视频、高清视频、模拟RGB、数字DVI多种信号的接入与显示功能，保证产品应用时具备最大的兼容性和灵活性，无需拼接控制器即可实现M×N拼接，支持信号任意开窗及叠加显示。
专业外置拼接控制器图像拼接控制器基于开放式标准工业计算机架构，安全性高、稳定性好，采用最新图形处理及计算机集成技术，独立总线传输技术，多路RGB信号实时并行处理、多路Video信号实时并行处理，支持RGB和Video信号任意混合叠加，支持高分辨率RGB输入。
部集成切换矩阵和视频总线允许任何视频输入通向任何输出窗口，自动图像识别，支持更多的输入信号，支持本地控制、远程控制、多用户控制。
任意的拼接形式XXLCD液晶拼接显示墙系统可选择任意M（行)×N(列)拼接形式，可对所有输入信号实现任意位置开窗、单屏显示、组屏显示、跨屏显示、整屏显示、图像叠加、图像缩放、图像漫游等显示方式。
个性化的系统方案XXLCD液晶拼接显示墙系统可以根据不同用户、不同使用环境的要求进行个性化设计、灵活配置，可依据客户需求提供专业图像控制器、网络信号处理器或置直通信号处理配置方案，实现满足需求、性价比最高的系统配置及功能。

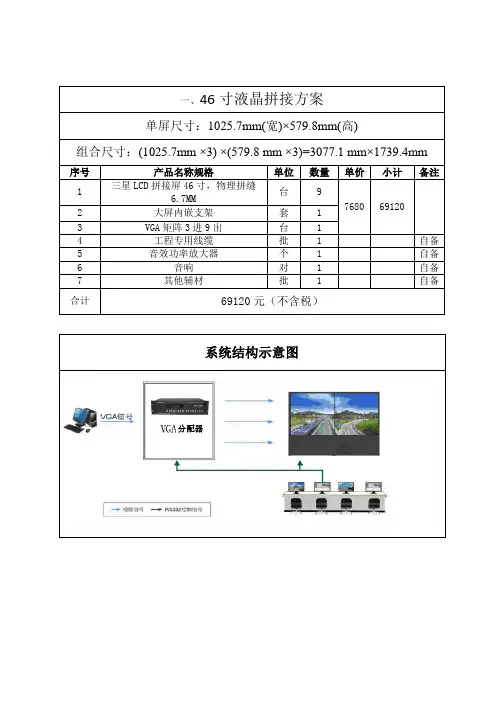

系统设计方案系统组成本技术建议书提供的LCD液晶拼接显示系统由以下部分组成：本项目LCD液晶拼接显示墙由9套46″超窄边显示单元组成，组合方式为3×3（行 列）；⏹单屏尺寸：1026.5mm(宽)×580.8mm(高)；⏹组合尺寸：(1026.5mm ×3) ×(580.8 mm ×3)=3079.5mm×1742.4mm；⏹底座高度：暂定为800mm，实际高度根据用户现场确定。
