46寸5.5mm拼接屏参数

液晶拼接单元尺寸
46寸超窄边液晶拼接单元
面
板
参
数
面板类型
46”DID LCD Panel
显示尺寸
1039.68 (H)mm x 584.82
显示比例
16：9
背光类型
CCFL
分辨率
1920×1080
显示色彩
16.7M(8bit)
亮度
500cd/m2
对比度
1400:1
可视角度
178°
响应时间
≤12ms
使用寿命
1(BNC*2)
复合视频输出（AV）
2(BNC*2)
控制信号输入
RS232（RJ45-8接口）
控制信号环出
RS232（RJ45-8接口）
电源
电源输入
AC100-240V,50 /60HZ
电源功耗
≤230W
工作
环境
工作温度
0℃—50℃
存储温度
-20℃-60℃
工作/存储湿度
20%-80%
安装
系统
机柜/支架
定制
安装辅料
定制
安装方式
机柜、壁挂、支架、积木、嵌入、移动式等
产品
相关
产品尺寸
1025.65*579.84*101.53（mm）
外观颜色
黑色
外壳材质
金属
净重
21KG
60000小时
物理拼缝
4.9mm
功
能
彩色制式
PAL/NTSC/SECAM
菜单语言
简体中文、繁体中文、英文多国语言
操作方式
遥控器
输
入
输
出
接
口
D-15针RGB输入(VGA)

内置智能开机延时模块，实现显示单元逐一延迟开机启动，有效防止同时开机造成大的电流冲击，引起显示单元损坏；（提供第三方权威机构出具的检测报告复印件加盖原厂商公章）
显示单元平均无故障工作时间MTBF≧80000小时；（提供第三方权威机构出具的检测报告复印件加盖原厂商公章）
12
台
3*4拼接
2
大屏支架
标准积木式底座，采用标准化、模块化箱体和底座设计，高度根据现场条件定制，提供大屏支架安装的CAD图纸。
产品通过3C认证。
1
套
5
大屏管理软件
▲用户控制大屏的图像上墙和切换等；实现任意图像画面拼接，开窗，漫游等多种组合的混合应用。支持单屏画外画功能，可实现单屏画面16画面分割；支持整屏显示、任意开窗（画中画）、最多可实现开4个窗口开窗显示；支持漫游功能，实现漫游叠加、跨屏显示，图像透明度设置等功能；支持虚拟LED技术，可以将需要显示的文字内容通过LED横幅的方式投影到大屏。
技术参数
序号
名称
技术规格
数量
单位
备注
1
46寸超窄边LCD拼接屏
*采用知名品牌原装A级液晶面板，须提供证明文件；色域(CIE1931)：≥72%；可视角度：≥178度水平/垂直视角。
▲背光模组：LED;屏幕比例:16:9 ;亮度≥450cd/㎡）对比度:4500:1。
▲尺寸:46英寸；双边物理拼缝≤5.3mm；分辨率:1920*1080；响应速度:≤8ms。1Biblioteka 台13吸顶音箱
低音单元8寸
高音单元1寸液磁
频率响应50 Hz-28 kHz
输入功率（额定/最大）140 W
4
只
14
调音台
▲10通道调音台：最多4个话筒/ 10个线路输入(4个单声道+ 3个立体声) / 1立体声母线/ 1 AUX (包括FX)10通道调音台

深圳市乐迪信息有限公司
18
公共 安全
文化 卫生
能源 水利
安防监控
机场 港口
拼接屏
楼宇 小区
金融 司法 道路 交通 园区 物流
深圳市乐迪信息有限公司
19
三、场景应用
1、监控行业
监控市场对屏的面积需求很多多数在3x3以上的结构！液晶拼接监控室解决方案能实时、真实地 反映被监控对象，其主要特点是能够融合多个高清摄像头、视频监控系统、报警系统、达到快速的 安全防范监控。液晶产品亮度高、色彩艳丽，多重数字矩阵拼接，可任意切换和组合拼接，起到日 常安全监控、突发事件应急指挥调度多种信号输入，实现多级安全防范的协同：各部门、单位之间 互联互通，使过去单项的本地任务可以快速转化为远程的、交互式协同工作。
背面固定
可伸缩支架
深圳市乐迪信息有限公司
26
5、布线要求： （1）安装液晶拼接屏的时候，布线要将电源线和信号线区分开来，安装在不同的地方，避免产 生干扰，增加工作的麻烦。 （2）然后根据整个项目的屏幕的大小和安装位置，计算出所需要的各种线的长度和规格，然后 估计整个工程的用料，自己可以提前准备好。 2.环境光线 （1）液晶拼接屏的亮度对光线要求非常高，但使用有限，应该选择安装环境周围的光线，不能 太强或太弱，不然可能看不到屏幕上的画面。 （2）屏幕附近可能射入的光线，要做好遮挡的措施，设备运行时，灯光要关掉，可以保证设备 的正常运行。 6、框架要求 （1）为了增加对液晶拼接屏的维护，框架包边必须是可拆卸式包边，外框架内沿距拼墙外边要 预留约25mm的间隙，大型拼墙要根据列数适当增加间距。 （2）后期进入箱体维护中，维修通道原则上上不小于1.2m宽；可拆卸式边条要压住屏幕边缘 3-5mm为最好好，在箱体和屏幕安装到位后，再固定可拆卸式边条。 综上所述，小编给大家分析了液晶拼接屏安装方法，这个说的相对简单，最为用户知道一个大 概就OK，若有液晶拼接屏安装的需求，可以找专业的人员。为了增加大家对液晶拼接屏安装的 认识，最后补充了它的注意事项，可以注意一下，说不定以后会有用处。想要知道更多家居资 讯请继续关注家居售后服务万师傅。

具备与显示单元物理像素点对点的高清动态底图显示功能。
具有报警联动触发功能，当某个监控点出现警情时，大屏幕能自动切
换到全屏模式显示一幅大的报警画面。（或在设定的几个拼接单元上
显示）当多个监控点同时出现警情时，此时多个监控点的画面能自动
显示成全屏图像叠加在大屏幕之上。
可以通过控制软件使画面任意叠加、漫游、开窗口。
大屏幕拼接专用管 理软件包
多屏处理器
善的技术支持和售后服务体系； 投标产品通过国家强制性产品 CCC 认证； 完善的管理体系：投标人所投大屏幕系统品牌的厂家应通过 ISO9001:2008 质量管理体系认证，ISO4001 环境管理体系认证。须 提供证书复印件并加盖投标品牌公章； 需提供原厂家的授权书、售后服务承诺书以及技术参数确认函原件； 需提供大屏幕管理系统软件的软件著作权证书； 产品需入围 20 期节能产品政府采购清单。 1）必须具备方便直观的中文界面，可实现用户自由操作管理，网络远 程遥控管理，并能与集中控制系统一起实现一体化操作管理； 2） 具备通过客户端软件控制管理大屏幕系统，为保确保大屏控制 工作站对大屏幕内容的绝对控制权，不受其他设备干扰，软件管理权 限需具有唯一性，不可分割权限进行控制，需提供软件界面截图； 3）应可以安装在任意一台普通 PC 机上，并与用户系统兼容，不影响 用户原来各种应用系统的运行。任意一台普通 PC 机安装控制软件后， 便成为一台控制终端，既可管理控制大屏，也可同时被调用显示； 4）系统管理软件采用专业的智慧型控制软件，无需数据库支持、安装 数据库引擎，方便维护、备份等系统管理，人性化操作界面，易懂、 易操作； 5）控制软件以拖拉方式进行拼接、信号切换等常用操作，将用户执行 步骤降到最低，方便现场紧急情况下的迅速响应。 7）智能化的处理拼接单元的拼接缝隙，进行图像几何调整、图像修正， 达到无隔断的视觉体验。 9)控制软件可以通过 RS485 通讯接口与各个拼接单元进行通讯，可对 任意一个显示单元进行控制，调整单元的各种参数，并能自动参数保 存。 10)通过智能控制软件对每一个输入通道进行个性化的标注，让用户使 用更加一目了然、方便快捷。 12)根据用户个性化需求，可对设备联控集成提供专业的软件定制服 务；也可根据需求提供协议开放，并对控制器协议相关问题提供全方 位的专业技术支持。 13） 需提供大屏幕显示系统投标品牌具有的大屏幕控制管理软件的 计算机软件著作权登记证书。 为确保与拼接屏兼容，需与拼接屏同一品牌； 可以在多个显示单元上面显示高清晰度背景图片,同时接受并处理多路 图形信号,实时传送到整个显示单元,组成高清晰显示的大屏幕拼接墙。 可支持多个 VGA 信号、视频信号、HDMI 信号、RGB 等信号输入。 可通过升级硬件和软件支持更多信号输入。

2、智能城市、安全城市的遍及让信息化建造在各个职业范畴也愈加受到重视，商场对 于信息的可视化需求急剧扩展;在交通、动力、公共安全等基础设施的大规模兴修以及国家对 于信息化和新型工业的大力推动.
3、随着技术的提升，功耗低、亮度高、体积小、色彩鲜艳。液晶拼接选用的液晶背光源 寿数是背投灯泡的十倍，与投影的最大差异在于液晶拼接技能愈加老练。
28
（一）配 件
四 配件与选购
1、壁挂 式
支架分为：落地式支架40*40铝合金材质 连接处40*40角码
29
（2）主材和连接头
30
2、机柜式
机柜式是在落地式的基础之上增加了外箱的面板
31
3、伸缩式
机柜式是在落地式的基础之上增加了外箱的面板
未伸缩时
未伸缩时：为安装好的正常状态 伸缩状态 伸缩时：为安装时和检修时的状态
24
3、墙壁式的结构。
（1）采用40mm*40mm方管+膨胀螺丝固定； （2）节约安装空间，适合安装房间较小的场 合； （3）墙面需为承重墙，安装的拼接屏不宜太 多，建议不超过9块。
40分的螺丝固定
25
4、内嵌式。 可伸缩支架
背面固定
26
5、布线要求：
（1）安装液晶拼接屏的时候，布线要将电源线和信号线区分开来，安装在不同的地方，避免产生干扰，
32
（二）、线材
线材分为：BNC、HDMI、DVI 、VGA、网线连接线、网传器、光纤、串 口线等各种信号传输及电源线。
线材长度：3-50m 8.5米以上的加粗线芯 15米以上的需要增加延长适配器 串口线：RJ45转232或485
33
五、售后服务与保修
下列情况不属于免费保修范围 未按使用说明书要求安装、使用、维护、保管导致的产品故障或损坏；

LTU46-ES
LTU46-ES-P技术参数
工业级设计,满足各种环境长时间稳定工作
高分辨率,高对比度,高亮度,超宽视角
窄边设计,双边拼缝仅3.5mm
内置拼接控制器及DVI环通,无需更多设备即可实现拼接功能
采用3D数字化图像处理内核,真实还原图像,精确监控更多细节
专业OSD菜单,功能丰富
接口齐全,支持CVBS、S-VIDEO、VGA、HDMI、DVI信号输入
复合视频输出
CVBS(BNC) ×1
电脑信号输入
VGA(DB-15)×1；1920x1080P60Hz
数字信号输入
DVI(DVI-I)×1；HDMI×1；1080P
远程集中控制输入
RS232(RJ45) ×1
远程集中控制输出
RS232(RJ45) ×1
系统升级接口
USB x 1
自动温控系统
自动根据设定的工作温度和实际机器温度，控制风扇的运转、降低噪音、节约能耗、提高监视器的稳定性和可靠性
显示区域尺寸
1018.08X 572.67(mm)（宽×高）
净重量
12.5Kg
安装方式
底座（选配）、挂架（选配）、机柜（支持）、快速拼接安装（支持）
安装孔位
600×400（mm）（长×宽）
存储温度
-20℃~65℃
工作温度
0℃~40℃
工作湿度
10%~90%
外壳材质
全金属外壳,防静电,防磁场,防强电场干扰
物理分辨率
1920x1080(H×V)
像素间距
0.53025×0.53025(mm)
亮度
700(cd/ m²)
对比度
3500:1
反应时间

序型号和规格及技术参数数单名称量位号1、必须采用超窄边46 寸液晶拼接，液晶屏对比度要求≥3000：1，屏幕亮度≥ 500cd/ ㎡；2、液晶背光源采用直下式LED灯点阵排列，均匀性和色彩还原性都很好，无黑边和暗影现象；3、液晶屏需具有高分辨率、高亮度、高对比度、较好的彩色饱和度，要求色彩还原真实；4、物理分辨率达到1920× 1080，支持信号的输入分辨率为1920×1080；5、液晶屏需保证亮度均匀，显示清晰、图像失真小，影像不闪烁，可满足7× 24 小时长时使用，寿命不低于50000 小时；6、液晶拼接单元需具有在不需要外部图形控制器的情况下支持画面拼接显示，并且拼接能力不小于10×10；7、液晶屏拼接拼缝≤ 5.5mm ，拼缝整齐，面板平整度小于0.3mm，整体无变形；8、投标液晶产品的无灰阶反转可视角度水平状态应≥178 °，垂直状态应≥178°；9、散热系统需采用智能温控系统，温度超过预设的温度范围，自动开启系统风扇给液晶屏强制散热或断电保护。

要求提供第三方专业权威检测机构出具的性能检测报告；10、图像处理技术必须采用3D梳状信号处理，让画面的边缘更自然，消除画面边缘的锯齿现场；另外3D 降噪处理模块，保证散热的要求同时让噪声最小，达到国标要求的最低146 寸拼接屏值；15台11、液晶拼接必须为一体化设计，驱动部分电源部分不得与显示部分物理分离；12、液晶单元具有自动环境光感应功能，可以根据环境光强度，自动调节画面显示亮度。

13、投标液晶产品的亮度鉴别等级需≥ 10 级，亮度均匀性≥ 75%，图像重显率≥ 95%，几何失真≤ 3%，白平衡误差不劣于± 0.010 ，需提供第三方权威检测机构出具的性能检测报告；14、拼接显示单元整机功耗≤300W,待机功耗≤ 1W；15、显示单元必须确保24 小时连续运行，具有先进性、稳定性和可扩充性等特点，操作简单，工作稳定可靠；资质认证材料1、★投标液晶产品需经国家广电质检中心检测，必须通过辐射干扰，电磁兼容性检测，符合国家产品品质要求；2、★投标产品制造厂商需要获得职业健康安全管理体系认证证书；3、★投标产品制造厂商必须为高新技术企业，提供相关证明资料；4、★投标产品制造厂商需要获得ISO9001 ： 2008 质量管理体系认证证书及ISO14001 环境管理体系颁发的认证证书（投标文件中提供复印件，加盖制造厂商公章）；大屏专用线大屏专用配套线缆 DVI 接入15 套2缆1、★图形拼接控制器、显示单元、大屏控制软件等必须属于同一厂家的产品，不会出现兼容性和售后维护问题。

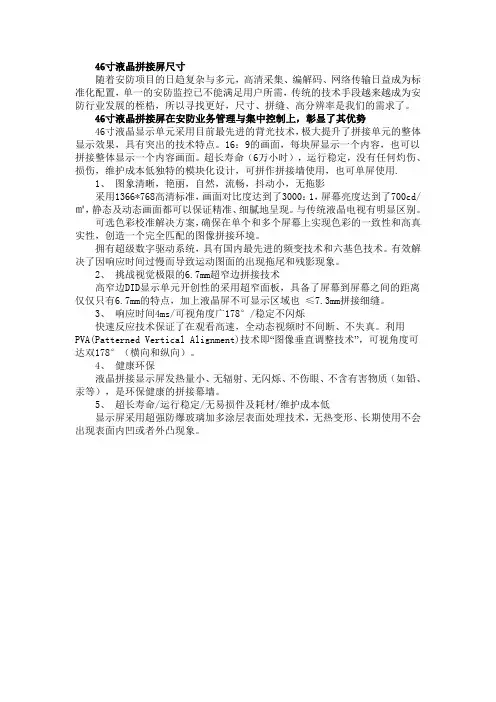

46寸液晶拼接屏尺寸随着安防项目的日趋复杂与多元，高清采集、编解码、网络传输日益成为标准化配置，单一的安防监控已不能满足用户所需，传统的技术手段越来越成为安防行业发展的桎梏，所以寻找更好，尺寸、拼缝、高分辨率是我们的需求了。

46寸液晶拼接屏在安防业务管理与集中控制上，彰显了其优势46寸液晶显示单元采用目前最先进的背光技术，极大提升了拼接单元的整体显示效果，具有突出的技术特点。

16：9的画面，每块屏显示一个内容，也可以拼接整体显示一个内容画面。

超长寿命（6万小时），运行稳定，没有任何灼伤、损伤，维护成本低独特的模块化设计，可拼作拼接墙使用，也可单屏使用.1、图象清晰，艳丽，自然，流畅，抖动小，无拖影采用1366*768高清标准，画面对比度达到了3000：1，屏幕亮度达到了700cd/㎡，静态及动态画面都可以保证精准、细腻地呈现。

与传统液晶电视有明显区别。

可选色彩校准解决方案，确保在单个和多个屏幕上实现色彩的一致性和高真实性，创造一个完全匹配的图像拼接环境。

拥有超级数字驱动系统，具有国内最先进的频变技术和六基色技术。

有效解决了因响应时间过慢而导致运动图面的出现拖尾和残影现象。

2、挑战视觉极限的6.7mm超窄边拼接技术高窄边DID显示单元开创性的采用超窄面板，具备了屏幕到屏幕之间的距离仅仅只有6.7mm的特点，加上液晶屏不可显示区域也≤7.3mm拼接细缝。

3、响应时间4ms/可视角度广178°/稳定不闪烁快速反应技术保证了在观看高速，全动态视频时不间断、不失真。

利用PVA(Patterned Vertical Alignment)技术即“图像垂直调整技术”，可视角度可达双178°（横向和纵向）。

4、健康环保液晶拼接显示屏发热量小、无辐射、无闪烁、不伤眼、不含有害物质（如铅、汞等），是环保健康的拼接幕墙。

5、超长寿命/运行稳定/无易损件及耗材/维护成本低显示屏采用超强防爆玻璃加多涂层表面处理技术，无热变形、长期使用不会出现表面内凹或者外凸现象。

规格型号、技术性能、配置情况及技术参数响应表招标编号：ychw-16－(建业)－22 标段号（如有时）：规格型号、技术性能、配置情况及技术参数要求招标要求投标响应备注型号：F-460HN01技术参数：采用三星原装46英寸DID液晶面板，工业级面板性能高，使用寿命达6万小时以上，满足7*24小时全天不间断工作；高亮度、高色域、高对比度，保证完美的显示效果；超窄边拼缝，物理拼缝达5.5mm，完美显示效果；16:9比例，分辨率1920*1080,亮度700流明，对比度3500:1，178°宽广视角设计，全方位观赏；智能管理，保证长时间运行；16.7M色彩，真实再现画面的每一个细节；采用最新3D数字滤波和3D数字降噪技术，更好消除亮色、杂色干扰；8ms快速响应时间，画面真正无拖尾；智能温控风扇，环保静音；简易模块化设计，产品安装灵活拼接，特殊的后盖设计，安装维护简单方便；金属机壳，防静电、防磁场、防干扰；多层次菜单显示功能，操控更方便；丰富的内置信号接口，满足多方面需求；1、拼接屏2、46寸超窄边液晶拼接屏3、规格：拼缝≤5.9mm，对角线尺寸46"，屏幕长宽比例16:9，分辨率1920*1080，亮度700 cd/m2，对比度3500;11、拼接屏2、46寸超窄边液晶拼接屏3、规格：拼缝≤5.5mm，对角线尺寸：46英寸，屏幕长宽比例：16:9，分辨率：1920*1080，亮度：700 cd/m2，对比度：3500;1拼接屏型号：F-460LINE技术参数：采用富力士大屏拼接专用专业线缆，支持DVI\HDMI\RGB\VGA\VIDEO\AV等通用信号，稳定传输画面不失真，完美还原显示画面。

1、名称:专用线缆2、技术参数:1、名称：显示单元内部连线及控制器输出上大屏线缆2、规格：包括DVI/RGB/VIDEO/HDMI等线缆1、名称:专用线缆2、技术参数:拼接显示单元内部连线及控制器输出上大屏线缆3、规格：含DVI/RGB/VIDEO/HDMI等线缆专用线缆型号：F-V6.0技术参数：可实现视频信号、RGB信号等多种信号源的管理、选择调用和切换显示；可设定、存储和管理预案：可实现预案编制、保存、修改、删除，支持预案自动执行功能，实现画面自动显示大屏幕管理软件为全中文界面，方便维护、备份等，可向用户提供源代码进行二次开发。

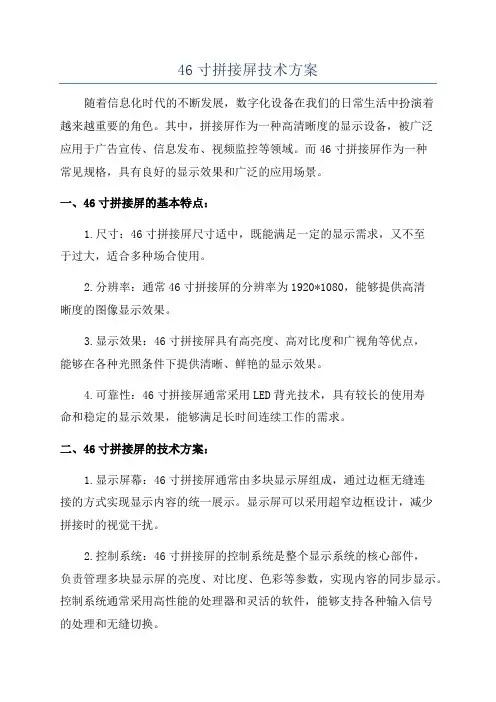

46寸拼接屏技术方案随着信息化时代的不断发展，数字化设备在我们的日常生活中扮演着越来越重要的角色。

其中，拼接屏作为一种高清晰度的显示设备，被广泛应用于广告宣传、信息发布、视频监控等领域。

而46寸拼接屏作为一种常见规格，具有良好的显示效果和广泛的应用场景。

一、46寸拼接屏的基本特点：1.尺寸：46寸拼接屏尺寸适中，既能满足一定的显示需求，又不至于过大，适合多种场合使用。

2.分辨率：通常46寸拼接屏的分辨率为1920*1080，能够提供高清晰度的图像显示效果。

3.显示效果：46寸拼接屏具有高亮度、高对比度和广视角等优点，能够在各种光照条件下提供清晰、鲜艳的显示效果。

4.可靠性：46寸拼接屏通常采用LED背光技术，具有较长的使用寿命和稳定的显示效果，能够满足长时间连续工作的需求。

二、46寸拼接屏的技术方案：1.显示屏幕：46寸拼接屏通常由多块显示屏组成，通过边框无缝连接的方式实现显示内容的统一展示。

显示屏可以采用超窄边框设计，减少拼接时的视觉干扰。

2.控制系统：46寸拼接屏的控制系统是整个显示系统的核心部件，负责管理多块显示屏的亮度、对比度、色彩等参数，实现内容的同步显示。

控制系统通常采用高性能的处理器和灵活的软件，能够支持各种输入信号的处理和无缝切换。

3.显示内容：46寸拼接屏可以显示各种类型的内容，包括图片、视频、文字等。

同时支持多种输入信号接口，如HDMI、DVI、VGA等，方便用户连接各种设备实现内容的显示。

4.安装方式：46寸拼接屏可以通过吊挂、落地、墙挂等多种方式进行安装，适应不同场所的需求。

5.网络功能：部分46寸拼接屏还具有网络功能，支持远程控制和管理，方便用户实现远程更新内容、监控显示状态等操作。

三、46寸拼接屏的应用领域：1.商业广告：46寸拼接屏广泛应用于商业广告宣传，如商场、超市、餐饮店等场所的广告播放和产品展示。

2.信息发布：46寸拼接屏可以用于学校、医院、企业等场所的信息发布，如公告、活动通知、会议信息等。

46寸液晶拼接屏参数
名称46寸超窄边液晶拼接显示单元型号xta4604(亮度)xta4605(标量)产品尺寸(mm)1025.65(h)×579.84(v)×100(d)显示尺寸(mm)1018.35(h)×572.54(v)点距
0.7455(h)×0.7455(v)分辨率1366x768亮度(cd/o)标亮450cd/o视角178°色彩16.7m响应时间8ms对比度3000:1输入信号vga、dvi、cvbs、hdmi（必备）rgb/hv、ypbpr（可选）输出信号lvds、cvbs操作方式rs232集中控制、红外遥控、网络远程控制智能散热系统
智能温控风扇使用寿命50000小时功率300w(max)使用环境室内
技术优势：
■非显示区域之间拼缝仅为6.7mm
■ 使用寿命可达50000小时，超宽视觉延伸技术（S-PVA）确保图像显示不变形和扭
曲■ 快速响应识别技术确保了高速视频的播放
■丰富的输入输出接口保证产品具备更大的兼容性和灵活性■通过rs232串口实现遥
控功能
■ 采用3D梳状滤波器和动态降噪技术■ 宽视角178度
■独特的模块化设计，既可以拼接作为液晶墙，也可以单独使用
欢迎广大客户光临本公司或来电咨询！诚信合作，信誉第一！手机：
1892645957QQ:191162061
地址：深圳市宝安区西乡街道黄麻布东区12巷8号博众工业园b栋5楼。

178/178度
178/178度
上下拼5.5mm
上下拼缝5.5mm
左右拼缝5.5mm
左右拼缝5.5mm
15kg
15kg
39.6± 1mm
39.6± 1mm
1023.98mm(H)X578.5 1023.98mm(H)X578.57mm(V)
7mm(V)
AC 100~240V,50/60,Universal,±10%
三星 46 寸超窄边液晶拼接屏介绍
1. 超窄边拼接单元 大屏幕拼接屏的拼接边缝已从最初的 22mm 到目前 46 英寸液晶最窄边缝 5.5mm，窄边液晶拼墙已经随之成为大屏幕显示行业的主流显示终端。 2. 超轻、超薄的平板显示单元
目前 40-60 英寸液晶单元的总体厚度不超过 7-9cm，单元总体重量更是低于 30kg。如此轻薄的拼接单元，让安装维护变得极为方便和简易。
9、拼接方式任意选择：德威雅液晶拼接显示屏，除了拼接数量任意 选择外，屏幕的组合方式（mХn）亦有多种选择，可满足不同使用场 所的需要。 10、操作简单，易于维护，适用性广，稳定性强。
46 寸液晶拼接屏详细参数
液晶 面 板
最佳分辨 率
型号 点距 图像长宽 比 响应时间 色彩 亮度 对比度 色温 可视角度 （H/V）
节能、护眼、画质提升
防眩晕
反射率≤0.5%
信号输入
HDMI/VGA/BNC/DVI
控制输入
RS232
控制输出
RS232
定制
定制
机柜式、壁挂式、支架式、积木式、嵌入式、移动式等
工作状态
0～ 50℃
储藏状态
-20～ 70℃
工作状态
20～80%
储藏状态

14、拼接控制器须支持图片字符叠加功能，可在视频图像上叠加字符和图像，可设定字符的字体、大小、位置和颜色；
15、拼接控制器具有设备工作状态、窗口显示模式、信号采集端口的预案自定义保存功能，可根据显示的要求对预案进行定时调用、顺序自动循环调用等；
16、支持输出通道分组，并可独立设置每组分辨率相同或不同，每组都可以独立控制，输出通道分辨率支持800×600~1920×1080多种分辨率，输入信号源可多组共享。需提供权威第三方测试机构出具的检测报告；
5、IP视频信号：支持直接接入4路以上的独立IP视频信号（1080P格式）同时显示，支持H.264、MPGE-4AVC编码格式，所有信号均可以在大屏上任意开窗口显示，并实现信号窗口的任意缩小、放大或漫游等操作；
6、拼接控制器支持20路通道输出；
7、支持任意信号在单屏和拼接屏的任意位置开多个窗口，可任意漫游、叠加、缩放、拉伸、画中画显示等，提供灵活的应用；
12、拼接控制器的系统数据出厂前要求已固化，无法更改，意外断电不会造成数据丢失，可实现断电启动后场景的自动恢复，启动恢复时间小于5秒。需提供权威第三方测试机构出具的检测报告；
13、拼接控制器具有帧同步和双缓冲技术，保证高速运动的画面在虚拟墙的各个物理显示器上能达到同帧播放的效果，避免不同步造成的不同屏运动、画面错位和追赶现象造成的横切纹问题，提供流畅、连贯、实时的高清运动画面。需提供权威第三方测试机构出具的检测报告；
8、投标液Байду номын сангаас产品的无灰阶反转可视角度水平状态应≥178°，垂直状态应≥178°；
9、散热系统需采用智能温控系统，温度超过预设的温度范围，自动开启系统风扇给液晶屏强制散热或断电保护。要求提供第三方专业权威检测机构出具的性能检测报告；

产品型号：
JH-D462LS
最小拼接接缝(mm):
5.5mm物理：左上3.7mm右下1.8mm非显示：左上3.8右下1.9
面板类型：
TFT-LCD46″16:9（全阵列LED）
标准颜色：
Full Color16.7M
标准分辨率：
1920（H）×1080（V）
显示面积：
1018.28mm×572.87mm
安装孔位：
机柜安装:VESA安装兼容性640mm x 260mm
机身尺寸（宽×高×厚）：
1023.78mm×578.37mm×96.6mm
包装尺寸（宽×高×厚）:
1340 mm×210 mm×860 mm
机身重量：
≤45KG
品质及认证：
认证标准
ISO9001：2008认证、中国电器强制3C认证及公安部检验报告
兼容手动按键和红外遥控控制功能
视频彩色制式：
PAL/NTSC/SECAM（自动识别）
音频监视输出：
立体声RCA针型x 2 (左，右)
串行遥控(LAN)
D-sub 9针(RS232C) x 1菜单语言：中文 Nhomakorabea英文可选
功能参数：
双画面（PIP/PBP）:
PIP画面大小、位置可调,窗口可选,参数单独调整
双画面交换:
点距(mm)：
0.53025mm×0.53025mm
亮度：
450cd/㎡
对比度：
3000:1
响应时间：
5ms（典型）
液晶屏使用寿命：
6万小时以上
可视角度:
178°（H）/178°（V）
智能拼接控制系统技术指标：
支持拼接功能信号种类：
支持单路/多路复合视频，标清电脑，高清数字以及HDMI等信号输入（多路时需配相应功能矩阵）

/
JWB
46寸液晶拼接屏参数
本文由全国专业液晶拼接供应商晶玮博科技分享
近些年来，随着大屏幕拼接市场的火热，液晶拼接市场也跟着火热起来了。

液晶拼接屏，当属46寸最受欢迎，超薄，超高亮度，超高分辨率，为三星公司生产的DID液晶拼接屏。

下面为大家介绍一下46寸液晶拼接屏的产品参数：
产品名称：超窄边46寸拼接显示单元
产品型号：JWB-461MA45
产品描述：实现多层叠加漫游，任意拼接功能，最完善的显示模式，真实还原图像色彩面板尺寸：46寸
外观尺寸：1025.7（H）×579.8（V）
显示比例：16:9
双边拼缝：6.7mm
分辨率：1366×768
显示色彩：8BIT，16.7M
显示亮度：450cd/㎡
可视角度：178°/178°
响应时间：8ms一下
彩色制式：PAL&NTSC
使用寿命：50000H
整机电源：AC110~240V
功率损耗：180W
工作温度：0℃~50℃
工作湿度：20%~80%
整机重量：25kg
对比度：3000:1
安装方式：壁式/立式/吊顶
外观材质：金属
更多产品详细参数：请进/进行了解。

46寸LED背光低亮超窄边液晶拼接单元型号：FT-EEP46SL-LED产品概述：采用工业级专业DID液晶拼接屏，专为工业监控和多媒体信息显示而设计，可实现信号拼接显示，还可实现信号分割显示、开窗、叠加、跨屏、漫游缩放等特殊显示功能。

超窄边框设计，双边拼缝可达5.5mm支持7×24小时，365天连续开机，具有非常高的可靠性和稳定性且背光源长达60000小时的使用寿命。

系统既可满足模拟信号接入也可满足数字高清信号接入，各类型的信号输入均可实现单屏显示、任意组合拼接显示、全屏拼接显示。

所有信号通过各类矩阵接入液晶拼接屏，可实现信号的任意切换和任意组合拼接显示。

所有拼接单元可单屏显示相同或不同信号源。

视频信号可接入各类存储设备进行数据的存储方便日后的调取和接入液晶拼接屏进行实时的显示。

整套大屏幕显示系统包含拼接屏、各类矩阵、图像拼接处理器等设备都可通过富泰尔大屏控制软件进行集中控制管理。

产品特性：全硬件架构，无CPU和操作系统；多总线并行处理，处理功能强大；启动时间小于5秒，启动迅速；无病毒感染风险，安全性好；集成了多路视频信号种类：HDMI、DVI、VGA、CVBS(复合视频)；复合视频可以环出；内嵌3D视频亮色分离电路单元；内嵌3D逐行处理及帧频归一转化电路单元；内嵌3D数字信号降噪单元；单元可支持驱动到1920x1080的液晶屏幕；RS232远程控制，每个单元可以环出；可全天24小时持续工作；操作方便，配合富泰尔大屏控制软件可以灵活对系统进行操作；开放底层通讯协议，便于用户灵活采用第三方中控系统或自行编制软件构造大屏幕工程系统技术参数规格型号FT-P46SL-LED面板品牌三星单元尺寸46英寸面板类型WLED亮度450cd/㎡对比度3500：1最佳分辨率1920×1080宽高比例16：9显示色彩16.7M响应时间 6.5ms像素间距0.53025×0.53025 mm (横*竖)可视角度178º（H）/178º(V)光源寿命50000 （最小值）小时工作温度0~50℃湿度10％~80％表面处理雾面 (Haze 11%)显示区域1018.08×572.67 mm (横*竖)可视区域1018.68×573.27 mm (横*竖)外观尺寸1023.68×578.27 mm (横*竖)外观尺寸37.5 mm (厚度)物理拼缝 5.5mm基本功能M行×N列多单元拼接，全屏显示，分屏显示，任意组合显示(多路信号)，具备PIP信号跨屏漫游叠加缩放功能图像拼接控制器(可选) 1、具备多层跨屏漫游叠加功能，全屏范围所有窗口任意比例，任意尺寸缩放 2、支持单、四、六、九、十六画面智能分割显示、内置高清混合矩阵功能输入与输出高清晰度多媒体接口 HDMI 1路数字视频接口 DVI-D 1路D-Sub接口 VGA 1路复合视频输入 BNC 2路复合视频输出 BNC 2路控制接口 RJ45 (RS-232 协议)视频视频制式PAL/NTSC/SECAM兼容输入480P 、576P、720P、1080P3 D 降噪有视频降噪有电源电压输入AC100V~240V 50/60HZ功率损耗≤220W待机功率≤3W安装方式壁挂式、落地式机柜（可选）应用领域：富泰尔液晶大屏幕拼接显示系统目前主要应用于军事指挥控制中心，政府机关、企业多媒体视频会议显示系统，交通管理指挥中心，城市管理应急指挥中心，生产调度控制中心，矿业安全生产监控中心，商场、酒店、通讯信息显示系统，金融证劵信息显示系统，公安消防、气象、海事防汛指挥中心、品牌专卖店形象展示系统等领域。

显示功能概述
手动\定时\巡航\报警预案设定和万花筒演示、智能温控及报警、通讯故障自动检测等功能，多信号分屏显示，整屏显示，任意组合显示
矩阵配置
无需矩阵
工作温度
0-40摄氏度
工作湿度
15-75%
电源
AC220V
平均功耗
200W
重量
20kg
安装方式
壁挂、嵌入式、落地机柜、吊装、电视柜
使用场所
安防、指挥中心、娱乐行业、企业展示、广告传媒、会展中心、厂矿、电力、水利、教育、机关单位、军队等
46寸竖屏拼接广告机规格及技术参数
型号
BOMEI-DID-460L
尺寸
579.9（W）×1025.7（H）×98.1（D）mm
屏幕分辨率
768×1366P
激活显示面积
572.67(H)X1018.08 (V)
色饱和度
97%
亮度
700 cd/㎡
对比度
3000：1
刷新频率
120Hz
显示颜色
10bit – 10亿色彩
观看视角
178度
双边总拼缝
≤6.7mm
输入口
色差分量，S-VIDEO, VGA，DVI，HDMI各一路和两路复合视频
信号格式
NTSC、PAL、480P、576P、720P、1080I、1080P
控制接口
红外遥控器及RS232
图像处理技术
首家独创“抗锯齿流处理技术”，可使低像素图像在全高清显示屏中清晰再现；去隔行处理技术，消除闪烁；去交错算法，消除“锯齿”；动态插值补偿、3D动态数字降噪、3D梳状滤波、10位数字亮度及色彩增强、自动肤色校正、3D运动补偿、非线性缩放等多种国际领先处理技术；图像边框可选补偿或遮盖，全高清信号实时处理。
