labview课件教程2第三章前面板与程序框图

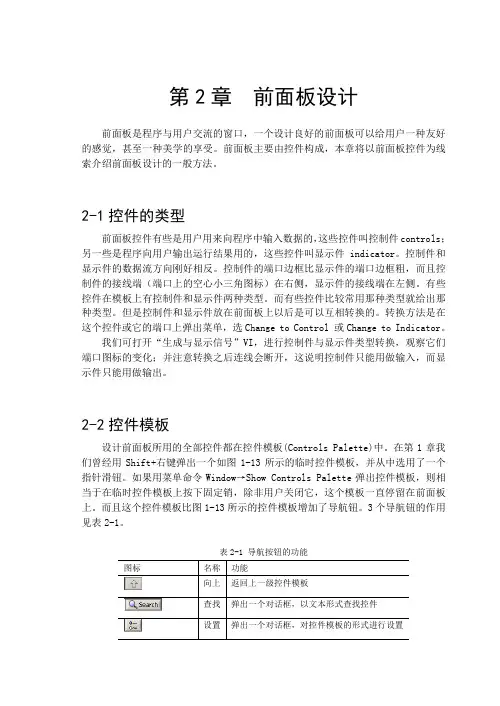

第2章前面板设计前面板是程序与用户交流的窗口，一个设计良好的前面板可以给用户一种友好的感觉，甚至一种美学的享受。

前面板主要由控件构成，本章将以前面板控件为线索介绍前面板设计的一般方法。

2-1控件的类型前面板控件有些是用户用来向程序中输入数据的，这些控件叫控制件controls；另一些是程序向用户输出运行结果用的，这些控件叫显示件indicator。

控制件和显示件的数据流方向刚好相反。

控制件的端口边框比显示件的端口边框粗，而且控制件的接线端（端口上的空心小三角图标）在右侧，显示件的接线端在左侧。

有些控件在模板上有控制件和显示件两种类型。

而有些控件比较常用那种类型就给出那种类型。

但是控制件和显示件放在前面板上以后是可以互相转换的。

转换方法是在这个控件或它的端口上弹出菜单，选Change to Control 或Change to Indicator。

我们可打开“生成与显示信号”VI，进行控制件与显示件类型转换，观察它们端口图标的变化；并注意转换之后连线会断开，这说明控制件只能用做输入，而显示件只能用做输出。

2-2控件模板设计前面板所用的全部控件都在控件模板(Controls Palette)中。

在第1章我们曾经用Shift+右键弹出一个如图1-13所示的临时控件模板，并从中选用了一个指针滑钮。

如果用菜单命令Window→Show Controls Palette弹出控件模板，则相当于在临时控件模板上按下固定销，除非用户关闭它，这个模板一直停留在前面板上。

而且这个控件模板比图1-13所示的控件模板增加了导航钮。

3个导航钮的作用见表2-1。

表2-1 导航按钮的功能模板形式的默认设置为：● 模板外观Palette View —Express （快速模板形式），如图1-13所示。

如果设置为Advanced （全控件模板形式），则控件模板变为如图2-1所示。

全控件模板形式的模板包括所有的控件；而快捷形式的模板选取了其中最常用的一些控件，并且按照控制件和显示件进行了分类。

(2) 要使窗口中的“其它对象”与“某一颜色确定 的对象”设置相同的颜色，先用Get Color获取“某一 颜色确定的对象”的颜色，然后用Set Color去把“其 它对象”染成该种颜色。Biblioteka 第2章 LabVIEW模板简介
2.3 控制模板(Controls Palette)
前已述及，虚拟仪器的面板是通过软件实现的。具 体地讲，就是LabVIEW将传统仪器上的各种旋钮、开 关、显示屏等所有可能涉及到的操作部件，都做成外 形相似的“控件”分类存于控制模板上。设计者在设 计仪器面板时，只需根据需要选择合适的“控件”放 在面板相应的位置上即可。显然，由于控制模板是 LabVIEW为设计者设计虚拟面板而提供的，因此它只 会在前面板编辑窗口中出现。
断点工具(Set/Clear Breakpoint)：用鼠标左击该工具， 将它放置在流程图中相应位置，该位置即为设置的程 序运行断点。
探针工具(Probe)：用鼠标左击该工具，可以在流程 图的数据流线上设置探针。程序调试员可以通过探针 窗口来观察该数据流线上的数据变化状况。
第2章 LabVIEW模板简介
提取颜色工具(Get Color)：用来获取窗口中已染色 对象的颜色。
设置颜色工具(Set Color)：用来给窗口中的对象设 置颜色。
提取颜色工具和设置颜色工具配合使用，可以设置 窗口底色或者窗口中的控件和图标的颜色。有两种染 色的方法：
第2章 LabVIEW模板简介
(1) 用鼠标左击颜色工具中的“笔”，将它放置在刷 色对象上，按鼠标右键弹出调色板，移动鼠标选择(用 鼠标左击)所需的颜色。
第2章 LabVIEW模板简介
第2章 LabVIEW模板简介
2.1 概述 2.2 工具模板(Tools Palette) 2.3 控制模板(Controls Palette) 2.4 功能模板(Functions Palette) 本章小结

• 1．性能高 • 2．扩展性强、灵活性好 • 3．智能化程度高 • 4．界面友好
1.1.3 虚拟仪器发展过程
• 世界是最早开发和应用虚拟仪器公司是 National Instruments Corporation公司。
• 由于虚拟仪器具有先进的性能和广泛的应 用前景，在NI公司之后还有一些国际知名 厂商也加入到虚拟仪器的研发当中。例如， HP公司、PC仪器公司、Racal公司等先后 研发了一些仪器，但NI公司仍然处于领先 地位。
labVIEW程序设计
推荐参考教材
第1章 认识虚拟仪器
• 虚拟仪器一种对现实中各类仪器的用计算 机进行模拟的仪器。它能完成现实中仪器 所能完成的大部功能。本章先对虚拟仪器 作了入门性介绍，也是对以后所学知识的 总体介绍和总结，然后引出LabVIEW。学 习完本章后，要求对LabVIEW有一个过渡 性的认识。
（显示）
者的结合粗略地讲，虚拟仪器可 以分为智能仪器和虚拟仪器。它 处理器
(数据分析、处理、计算、存 储)
们的区别是，前者把计算机装入 数据 传输
仪器，后者把仪器装入计算机。 虚拟仪器把计算机的处理器、存 D/A、A/D、数据输入
（数据采集）
1.1.2 虚拟仪器的特征
• 虚拟仪器从出现到现在的广泛应用，经历 的短短的几十年，可以说它的发展速度是 相当快的。尤其是近年来在各行各业中大 量应用此技术，它的迅速发展，主要是有 以下几点特征。
• 2．什么是LabVIEW？LabVIEW的主要优势 是什么？
• 3．LabVIEW系统由哪几部分组成？它被应 用在了哪些领域？
• 4．什么是G语言？它和其他文本化编程语 言有哪些异同？
信号分析处理
（波形操作、数据滤 波、数组处理、等）

（四）控制量与显示量
• 在LabVIEW中，一个数字量（numeric）
、布尔量（boolean）、字符量（string ）等都有控制量（control）和显示量（ indicator）的区别。
• 控制量：用于控制程序，它相当于仪器上
的控制按钮，如开关、旋钮等。
• 显示量：用于显示程序运行的结果，它相
（三）数据类型：
LabVIEW的基本数据类型有三种： Numeric（数值），Boolean（逻辑），String（字符串）
Numeric类型的数据按精度有分若干种类型，其代表符号直观的 表现其类型。可以在数值对象上点右键，通过弹出菜单中 Representation修改。
提示：在流程图上，你会看到不同颜色的模块，不同颜色代表 不同的数据类型，其定义与连线一致。
代码节点(CIN)
子VI(SubVI)
• 数据端口：控制端口、指示端口与节点端口。
• 数据连线：数据端口之间的数据通道。
（三）图标/连接器
• 图标/接口器件可以让用户把VI程序变成一
个对象（子VI），然后在其他程序中像子 程序一样地调用它。
– 图标是子VI在其它程序框图中被调用的节点表 现形式；
– 连接器则表示节点数据的输入/输出端点，就象 一个函数调用的参数。
：运行（Run），如果VI有编译错误，此按钮将 变成 。
：连续运行（Run Continuously）。
：异常中止执行（Abort Execution）。
。
:加亮执行（Hightlight Execution），只 有流程图中有。 此时，流程图中的数据变亮，同时显示VI 执 行中的一些中间数据。
提示：使用了 会使LEBVIEW占用大量CPU，
