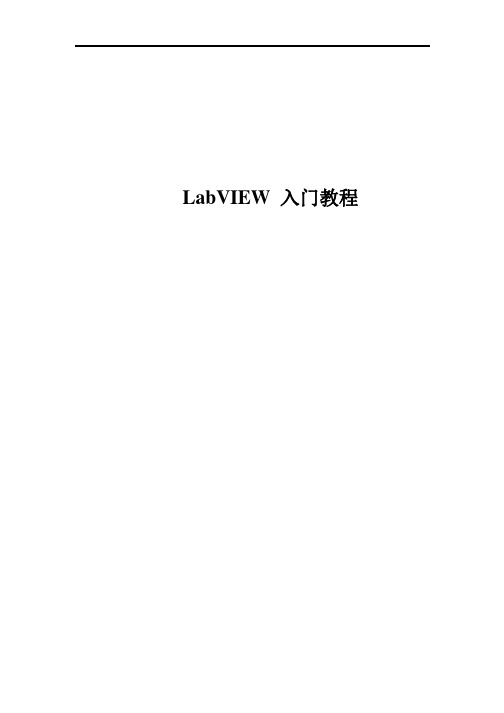

LabVIEW入门教程1.1 LabVIEW 是什么第一章：概述LabVIEW （Laboratory Virtual Instrument Engineering Workbench ）是一种图形化的编程语言，它广泛地被工业界、学术界和研究实验室所接受，视为一个标准的数据采集和仪 器控制软件。
LabVIEW 集成了与满足 GPIB 、VXI 、RS-232 和 RS-485 协议的硬件及数据 采集卡通讯的全部功能。
它还内置了便于应用 TCP/IP 、ActiveX 等软件标准的库函数。
这 是一个功能强大且灵活的软件。
利用它可以方便地建立自己的虚拟仪器，其图形化的界面使得编程及使用过程都生动有趣。
图形化的程序语言，又称为“Ｇ”语言。
使用这种语言编程时，基本上不写程序代码，取 而代之的是流程图。
它尽可能利用了技术人员、科学家、工程师所熟悉的术语、图标和概念， 因此，LabVIEW 是一个面向最终用户的工具。
它可以增强你构建自己的科学和工程系统的 能力，提供了实现仪器编程和数据采集系统的便捷途径。
使用它进行原理研究、设计、测试并实现仪器系统时，可以大大提高工作效率。
利用 LabVIEW ，可产生独立运行的可执行文件，它是一个真正的 32位编译器。
像许多重要的软件一样，LabVIEW 提供了 Windows 、UNIX 、Linux 、Macintosh 的多种版本。
1.2 LabVIEW 应用程序的构成所有的 LabVIEW 应用程序，即虚拟仪器（VI ），它包括前面板（front panel ）、流程图（block diagram ）以及图标/连结器(icon/connector)三部分。
前面板前面板是图形用户界面，也就是 VI 的虚拟仪器面板，这一界面上有用户输入和显示输 出两类对象，具体表现有开关、旋钮、图形以及其他控制（control ）和显示对象（indicator ）。
控制对象显示对象(输入)(输出)图１－1 随机信号发生器的前面板图1－1 所示是一个随机信号发生和显示的简单VI 是它的前面板，上面有一个显示对象，以曲线的方式显示了所产生的一系列随机数。
虚拟仪器系统及其开发程序LabVIEW介绍引言虚拟仪器是将仪器装入计算机，通过计算机的开发软件来实现仪器的功能的一种仪器测试测量系统。
目前开发虚拟仪器的软件程序为LabVIEW，用户只需通过软件技术和相应数值算法，就能实时、直接地对测试数据进行各种分析与处理，透明地操作仪器硬件，方便地构建出模块化仪器。
从目前虚拟仪器的发展方向和广泛应用来看，不久的将来，虚拟仪器将广泛应用在气象观测和气象科普中，因此有必要对该系统作一番介绍。
一、电子测量仪器的发展电子测量仪器发展至今，大体可分为四代：模拟仪器、数字化仪器、智能仪器和虚拟仪器。
第一代模拟仪器，如指针式万用表、晶体管电压表等。
第二代数字化仪器，这类仪器目前相当普及，如数字电压表、数字频率计等。
这类仪器将模拟信号的测量转化为数字信号测量，并以数字方式输出最终结果，适用于快速响应和较高准确度的测量。
第三代智能仪器，这类仪器内置微处理器，既能进行自动测试又具有一定的数据处理能力，可取代部分脑力劳动，习惯上称为智能仪器。
它的功能块全部都是以硬件（或固化的软件）的形式存在，相对虚拟仪器而言，无论是开发还是应用，都缺乏灵活性。
第四代虚拟仪器，它是现代计算机技术、通信技术和测量技术相结合的产物，是传统仪器观念的一次巨大变革，是将来仪器产业发展一个重要方向。
二、虚拟仪器概述及其特点虚拟仪器(virtual instrumention)是基于计算机的仪器，是美国国家仪器公司（National Instruments Corp. 简称NI）于1986年提出的。
计算机和仪器的密切结合是目前仪器发展的一个重要方向。
粗略地说这种结合有两种方式，一种是将计算机装入仪器，其典型的例子就是所谓智能化的仪器。
随着计算机功能的日益强大以及其体积的日趋缩小，这类仪器功能也越来越强大，目前已经出现含嵌入式系统的仪器。
另一种方式是将仪器装入计算机。
以通用的计算机硬件及操作系统为依托，实现各种仪器功能。
labview知识点总结LabVIEW的基本概念LabVIEW是一种基于图形化编程的软件开发环境，其关键概念包括虚拟仪器、前端控制、数据流和后端处理等。
虚拟仪器是LabVIEW中的一个重要概念，它表示了一种用于模拟物理仪器的软件模型，可以用于实时监测和控制各种物理仪器。
LabVIEW提供了丰富的虚拟仪器库，用户可以直接调用这些虚拟仪器实现对实际仪器的控制和监测。
前端控制是指LabVIEW中的前端程序，主要用于数据采集和控制实际仪器，用户可以通过前端控制程序实时监测和控制各种物理参数。
数据流是LabVIEW中的一个关键概念，它表示了数据在程序中的流动和处理过程。
LabVIEW采用数据流图的方式表示程序的运行过程，数据通过各种节点进行流动和处理，从而实现程序的功能。
后端处理是指LabVIEW中的后端程序，主要用于对采集的数据进行处理，包括数据分析、处理和存储等功能。
图形化编程LabVIEW是一种基于图形化编程的软件开发环境，它采用数据流图的方式表示程序的运行过程，包括节点、线段、信号线、数据标识等元素。
节点是LabVIEW程序的基本组成单元，它表示了程序中的一个操作或函数，用户通过连接不同的节点实现程序的功能。
线段是LabVIEW程序中的一个重要元素，它表示了数据的流动路径，用户通过连接不同的节点和线段实现程序的功能。
信号线是LabVIEW程序中的一个重要元素，它表示了数据的流动路径，用户通过连接不同的节点和线段实现程序的功能。
数据标识是LabVIEW程序中的一个重要元素，它用于表示数据的类型和属性，用户通过数据标识来处理和传递数据。
数据获取和处理LabVIEW提供了丰富的数据获取和处理功能，用户可以通过虚拟仪器和各种节点实现对数据的采集、处理和分析。
数据采集是LabVIEW中的一个重要功能，用户可以通过虚拟仪器和前端控制程序实时监测和控制各种物理参数，包括温度、压力、电流等。
数据处理是LabVIEW中的一个重要功能，用户可以通过各种节点和后端处理程序对采集的数据进行处理和分析，包括滤波、傅里叶变换、数据拟合等。
LabVIEW的基本概念和特性解析LabVIEW是一种图形化编程语言，由美国国家仪器公司（National Instruments）开发并广泛应用于科学与工程领域。
本文将解析LabVIEW的基本概念和特性，以帮助读者深入了解这一强大的工具。
1. LabVIEW的概述LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种面向数据采集、测量和控制的开发环境，它通过图形化编程的方式实现了复杂系统的设计与开发。
在LabVIEW中，用户可以通过拖拽、连接和配置各种可视化的函数模块来构建程序代码，而无需编写传统的文字代码。
2. LabVIEW的特点2.1 图形化编程界面LabVIEW的最大特点就是其独特的图形化编程界面。
用户可以通过拖拽和连接各种图形模块，如图标、控件、函数等，来创建程序流程。
这种直观的可视化编程方式使得LabVIEW非常适合于快速原型设计和开发。
2.2 数据流编程模型LabVIEW采用数据流编程模型，即数据在程序中的流动决定了程序的执行顺序。
用户可以将各种模块连接起来，使数据在模块之间流转，从而实现系统的数据采集、处理和控制。
2.3 丰富的函数库LabVIEW提供了大量的函数和工具箱，涵盖了各种科学计算、信号处理、图像处理、控制算法等领域。
用户可以通过直接拖拽这些函数模块来构建自己的程序，无需从零开始编写代码，大大提高了开发效率。
2.4 跨平台支持LabVIEW能够在多个平台上运行，包括Windows、Linux和MacOS等操作系统。
这意味着用户可以在不同的平台上开发和部署他们的LabVIEW程序，提供了更大的灵活性和便利性。
3. LabVIEW的应用领域由于其独特的图形化编程方式和丰富的函数库，LabVIEW在科学与工程领域有着广泛的应用。
3.1 自动化测试与测量LabVIEW可以方便地进行传感器的数据采集、实时信号处理、自动化测试流程的设计等任务。
LabVIEW入门讲义背景介绍LabVIEW是实验室虚拟仪器集成环境（Laboratory Virtual Instrument Engineering Workbench）的简称，是美国国家仪器公司（NATIONAL INSTRUMENTS，简称NI）的创新软件产品，也是目前应用最广、发展最快、功能最强的图形化软件集成开发环境。
目前它广泛地被工业界、学术界和研究实验室所接受，视为一个标准的数据采集和仪器控制软件。
LabVIEW集成了与满足GPIB、VXI、RS-232和RS-485协议的硬件及数据采集卡通讯的全部功能。
它还内置了便于应用TCP/IP、ActiveX等软件标准的库函数。
这是一个功能强大且灵活的软件。
利用它可以方便地建立自己的虚拟仪器，其图形化的界面使得编程及使用过程都生动有趣。
图形化的程序语言，又称为“Ｇ”语言。
其编写的程序称为虚拟仪器VI（Virtual Instrument），以.VI后缀。
使用这种语言编程时，基本上不写程序代码，取而代之的是流程图或流程图。
它尽可能利用了技术人员、科学家、工程师所熟悉的术语、图标和概念，因此，LabVIEW 是一个面向最终用户的工具。
它可以增强你构建自己的科学和工程系统的能力，提供了实现仪器编程和数据采集系统的便捷途径。
使用它进行原理研究、设计、测试并实现仪器系统时，可以大大提高工作效率。
以下的课程内容可以在wiki上找到：/doku.php?id=home:whyx:labview第一课 LabVIEW概述第一节虚拟仪器（VI）的概念使用LabVIEW开发平台编制的程序称为虚拟仪器程序，简称为VI。
VI包括三个部分：程序前面板、框图程序和图标/连接器。
程序前面板用于设置输入数值和观察输出量，用于模拟真实仪表的前面板。
在程序前面板上，输入量被称为控制（Controls），输出量被称为显示（Indicators）。
控制和显示是以各种图标形式出现在前面板上，如旋钮、开关、按钮、图表、图形等，这使这得前面板直观易懂。
LabVIEW的基本概念和术语解析LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种由美国国家仪器公司（National Instruments）开发的图形化编程语言和集成开发环境。
它被广泛应用于各种科学和工程领域，用于实时数据采集、信号处理、控制系统设计等。
一、LabVIEW的基本概念1. 虚拟仪器：LabVIEW通过虚拟仪器的概念，将计算机软件与硬件设备相结合，实现了传统仪器的功能。
使用LabVIEW，我们可以创建虚拟仪器（Virtual Instrument），将实验中的传感器、仪器和控制设备的功能模拟成一个虚拟仪器。
虚拟仪器不仅仅是一个图形界面，它还包含了先进的数据处理和分析能力。
通过虚拟仪器，我们可以采集实时数据、分析实验结果，并进行可视化展示。
2. 图形化编程：LabVIEW采用图形化编程语言，即G语言（G Language）。
与传统的文本编程不同，G语言使用图形化的图标和线连接的方式来表示程序的流程和逻辑。
通过图形化编程，我们可以通过拖拽和连接不同的图标来构建程序。
这种方式可以使得程序的结构和逻辑更加直观和易于理解，降低了编程的复杂性。
3. 数据流编程：LabVIEW中的程序被称为虚拟仪器或者VI （Virtual Instrument）。
VI是基于数据流原理工作的，即数据在不同的节点之间流动。
数据流编程使得程序能够以并行的方式工作，每个节点的计算都在数据可用时自动触发。
这种方式可以提高程序的效率和响应速度。
二、LabVIEW的术语解析1. 块图（Block Diagram）：块图是LabVIEW程序的主要视图，用于表示程序的结构和逻辑。
块图由各种图标和线连接组成，展示了数据的流动和处理过程。
2. 前面板（Front Panel）：前面板是LabVIEW程序的用户界面，用于与用户进行交互。
前面板由各种控件和指示器组成，控件用于接收用户的输入，指示器用于显示计算结果或者实时数据。
第二章程序结构２．１循环结构２．１．１While 循环While 循环可以反复执行循环体的程序，直至到达某个边界条件。
它类似于普通编程语言中的 Do 循环和 Repeat-Until 循环。
While 循环的框图是一个大小可变的方框，用于执行框中的程序，直到条件端子接收到的布尔值为 FALSE。
●该循环有如下特点：●计数从0开始（i=0）。
●先执行循环体，而后i+1，如果循环只执行一次，那么循环输出值i=0。
●循环至少要运行一次。
条件端子循环变量图２－１While 循环示意图练习２－１使用While循环和图表目的：用 While 循环和图表获得数据，并实时显示。
创建一个可以产生并在图表中显示随机数的VI。
前面板有一个控制旋钮可在0到10秒之间调节循环时间，还有一个开关可以中止VI的运行。
学习怎样改变开关的动作属性，以便不用每次运行VI时都要打开开关。
操作步骤如下：前面板图２－２练习２－１的前面板1．选择File»New，打开一个新的前面板。
2．选择Controls»Boolean，在前面板中放置一个开关。
设置开关的标签为控制开关。
3．使用标签工具创建 ON 和 OFF 的标签，放置于开关旁。
4．选中Controls»Graph，在前面板中放置一个波形图（是chart，而不是graph）。
设置它的标签为随机信号。
这个图表用于实时显示随机数。
5．把图表的纵坐标改为0.0 到 1.0。
方法是用标签工具把最大值从10.0改为1.0。
6．选择Controls»Numeric，在前面板中放置一个旋钮。
设置旋钮的标签为循环延时。
这个旋钮用于控制While 循环的循环时间。
流程图7．开流程图，按照下图创建流程图。
图２－２练习２－１的流程图a.从Functions»Structures 中选择 While 循环，把它放置在流程图中。
将其拖至适当大小，将相关对象移到循环圈内。
第2章LabVIEW基本概念今天计算机已经大量地应用于现代社会的各个领域，从往返于太空中的航天飞机到太空中的空间站、从智能大厦到传统制造业的自动化控制、从家庭到学校、从政府机关到军队，从电信工业到网络运营商所提供的电子游戏或实时新闻等等。
由于计算机应用领域的千差万别，人们开发了适用于不同应用领域的计算机程序设计语言。
本章将主要介绍LabVIEW基本概念。
2.1 什么是LabVIEW?关于LabVIEW，在不同场合经常会看到不同的说法：LabVIEW是一种编程语言。
LabVIEW是一种图形化的编程语言。
LabVIEW是一种图形化系统设计平台。
LabVIEW是一种图形化的虚拟仪器软件开发环境。
其实，上面所有的表述都是正确的，只是在具体表述时所强调的侧重点不同。
如果谈到什么是LabVIEW?最好还是先回顾一下它在诞生之初所被赋予的内涵。
LabVIEW诞生于1986年，由美国国家仪器公司（National Instruments，简称NI公司）所发明。
LabVIEW是Laboratory Virtual Instrum ent Engineering Workbench的简称（实验室虚拟仪器集成环境）。
确切的讲，在LabVIEW中包含了两个层面上的内容：第一，LabVIEW是一个包含了一种图形化编程语言在内的虚拟仪器应用软件开发环境，也就是第1章中所谈到虚拟仪器技术中的软件集成开发平台。
事实上，NI公司在创造、发明LabVIEW之初就确立了这样的目标：为科学家和工程师提供一种符合它们的思维方式和工作习惯的计算机编程语言——图形化编程语言。
第二，在可视化操作系统环境下，这个平台提供了用图形化编程语言进行虚拟仪器项目的程序设计、调试直到发布的虚拟仪器集成环境。
事实上，由于虚拟仪器自身的特点，这个虚拟仪器集成环境也就意味着：软、硬件（NI的硬件产品）之间紧密结合的一整套虚拟仪器开发技术。
综上所述，LabVIEW是NI公司发明的一套完整的基于图形化编程语言的虚拟仪器应用软件开发平台。
