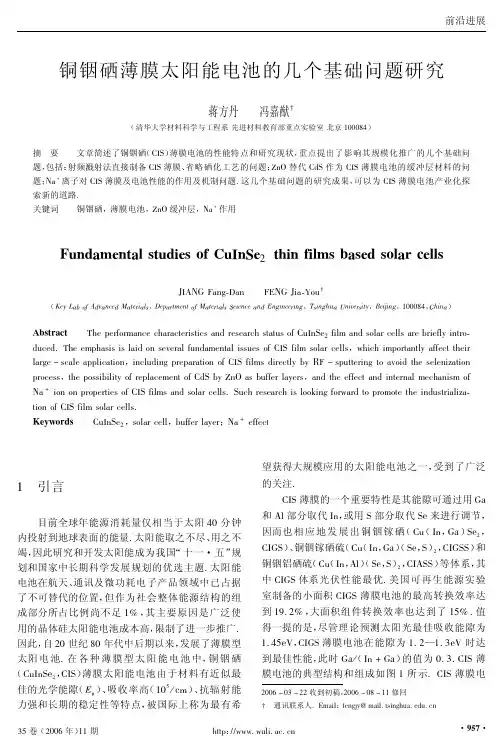

铜铟硒薄膜太阳能电池的几个基础问题研究

CIGS薄膜太阳能电池的结构
金属栅电极 减反射膜(MgF2) 窗口层ZnO 过渡层CdS 光吸收层CIGS 金属背电极Mo 玻璃衬底 高阻ZnO
低阻AZO
CIGS薄膜太阳能电池的结构
结构原理


减反射膜：增加入射率 AZO： 低阻，高透，欧姆接触 i-ZnO：高阻，与CdS构成n区 CdS： 降低带隙的不连续性，缓 冲晶格不匹配问题 CIGS： 吸收区，弱p型，其空间电 荷区为主要工作区 Mo: CIS的晶格失配较小且热膨 胀系数与CIS比较接近
测试设备主要有：台阶仪，SEM，XRD, RAMAN、分度光透射仪、I-V 分析系统等
铜铟镓硒（CIGS）太阳电池制造工艺路 线
清洁—基膜—单元或多元磁控溅射—沉积—硒化—防护膜—随机检 测—印刷—切割—检测—组装—检测—包装。
CIGS薄膜太阳能电池的制备
• CIGS薄膜太阳能电池的底电极Mo和上电极n-ZnO一般采用磁控溅射的 方法,工艺路线比较成熟 • 最关键的吸收层的制备有许多不同的方法，这些沉积制备方法包括:蒸发 法、溅射后硒法、电化学沉积法、喷涂热解法和丝网印刷法



CIGS的性能不是Ga越多性能越好的，因为短路电流是随 着Ga的增加对长波的吸收减小而减小的。 当x=Ga/(Ga+In)<0.3时，随着的增加，Eg增加， Voc也增 加; x=0.3时带隙为1.2eV;当x>0.3时，随着x的增加，Eg减小， Voc也减小。 G.Hanna等也认为x=0.28时材料缺陷最少，电池性能最好。
CIGS薄膜太阳能电池介绍
二、铜铟硒（CIS）薄膜太阳能电池介绍 三、铜铟镓硒（CIGS）薄膜太阳能电池介绍
一、第三代太阳能电池

实验室制法简介
• 制法名称：共蒸发法 • 利用共蒸发法的原因：产生薄膜效率最高、设备要求最高 • 步骤：第一步：共蒸发In，Ga和Se沉积在Mo覆盖的玻璃 衬底上，衬底温度250—400℃，形成InGa-Se层。 第二步：共蒸发Cu和Se沉积在In-Ga-Se层上，衬 底温度升高至大于540℃，形成富Cu的 CIGS层。 第三步：就是少量的In，Ga，Se沉积以形成 少量贫铜的CIGS薄膜，衬底温度同第二 步
3 转换效率高
根据美国国家再生能源实验室(National Renewable Energy Labs;NREL)所公布，目前 太阳能电池转换效率最高可达20.2%，而业界 最高纪录可达17%，普遍标准为12%。
4 成产成本低
CIGS太阳能电池主要成本为玻璃基板与Cu （铜）、In（铟）、Ga（镓）、Se（硒）四种 元素构成的原材料，其中玻璃只需采用一般建 材所使用的钠玻璃，不需要使用太阳能专用超 白玻璃或者薄膜导电玻璃。四种金属元素不是 贵重金属，而且每片电池板的CIGS吸收层所需 膜层厚度不超过3μm（微米），原材料需求量 不高，每片成本十分具有竞争力。
缺点
1.制程复杂，投资成本高 2.关键原料的供应不足 3.缓冲层CdS具有潜在的毒性。
电池结构
结构：由上到下 依次为顶电极： 具有透明导电性 的铝掺杂氧化锌， 缓冲层：本征氧 化锌及硫化镉， 吸收层：铜铟镓 硒薄膜，背电极： 金属钼，衬底： 玻璃。
工作原理 图
工作原理
• 原理：阳光照在电池表面，穿过顶电极， 缓冲层，被铜铟镓硒吸收产生截流子，在 内建电场的作用下吸收层接近硫化镉区域， 不同电荷的载流子分离，负电荷走向顶电 极，正电荷走向背电极，由此，太阳能便 源源不断的转化为可供我们使用的电能， 之所以具有较高的效率是因为铜铟镓硒材 料对太阳光的吸收能力极强。

《CZTSSe薄膜太阳能电池的电学性能及晶体质量研究》篇一一、引言随着能源危机日益严重，寻找清洁、可持续的能源成为科研领域的重要课题。

薄膜太阳能电池以其高效、环保的特性备受关注。

其中，CZTSSe（铜锌锡硫硒）薄膜太阳能电池因其良好的光电转换效率和稳定性，逐渐成为研究的热点。

本文将深入探讨CZTSSe薄膜太阳能电池的电学性能及晶体质量，以期为相关研究提供参考。

二、CZTSSe薄膜太阳能电池概述CZTSSe薄膜太阳能电池是一种基于铜锌锡硫硒化合物材料的薄膜太阳能电池。

该材料具有较高的光吸收系数和良好的光稳定性，使其在太阳能电池领域具有巨大的应用潜力。

此外，CZTSSe材料还具有较高的环境友好性，符合绿色能源的发展趋势。

三、电学性能研究1. 电流-电压特性电学性能是评估太阳能电池性能的重要指标。

通过测量CZTSSe薄膜太阳能电池的电流-电压曲线，可以了解其开路电压、短路电流、填充因子和光电转换效率等关键参数。

研究表明，通过优化制备工艺和掺杂元素，可以有效提高CZTSSe薄膜太阳能电池的电学性能，从而提升其光电转换效率。

2. 载流子传输与复合载流子的传输与复合过程直接影响太阳能电池的性能。

通过对CZTSSe薄膜太阳能电池的载流子传输机制进行研究，可以深入了解其内部的电子结构、能带关系和缺陷态分布等。

此外，研究载流子复合过程也有助于提高太阳能电池的稳定性和寿命。

四、晶体质量研究1. 晶体结构与形貌晶体结构和形貌是影响CZTSSe薄膜太阳能电池性能的关键因素。

通过X射线衍射、扫描电子显微镜等手段，可以观察和分析CZTSSe薄膜的晶体结构、晶粒大小和分布等。

这些信息有助于了解薄膜的生长过程和晶体质量，从而为优化制备工艺提供指导。

2. 缺陷分析缺陷是影响CZTSSe薄膜晶体质量的重要因素。

通过光致发光、深能级瞬态谱等手段，可以研究CZTSSe薄膜中的缺陷类型、浓度和分布等。

这些信息有助于了解缺陷对电学性能的影响，为提高晶体质量和改善太阳能电池性能提供依据。

铜铟镓硒（CIGS）薄膜太阳能电池技术综述一、薄膜太阳电池概术铜铟镓硒（CIGS）薄膜太阳能电池由于效率高、无衰退、抗辐射、寿命长、成本低廉等特点，是备受人们关注的一种新型光伏电池产品，经过近30年的研究和发展，其光电转化效率为所有已知薄膜太阳能电池中最高的。

而且其光谱响应范围宽，在阴雨天条件下输出功率高于其他任何种类太阳电池，因而成为最有前途的光伏器件之一。

铜铟镓硒CuInSe2（简称CIS）薄膜材料是属于Ⅰ-Ⅲ-Ⅵ2族化合物直接带隙半导体，光吸收系数达到105量级，薄膜厚度约为1-2μm就能吸收太阳光，其禁带宽度为1.02eV。

通过掺入适量的Ga元素以代替部分的In，成为CuInSe2与CuGaSe2（简称CGS）的固溶半导体CuIn1-xGaxSe2（简称CIGS）。

CIGS电池在制作过程中，通过控制不同的Ga掺入量，其禁带宽度可在1.02-1.67eV范围内调整，这就为太阳能电池的带隙优化提供了很好的途径。

二、国内外研究现状（一）国外研究进展CIGS薄膜太阳电池材料与器件的实验室技术在发达国家趋于成熟，大面积电池组件和量产化开发是CIGS电池目前发展的总体趋势，而柔性电池和无镉电池是近几年的研究热点。

美国国家可再生能源实验室（NREL）在玻璃衬底上利用共蒸发三步工艺制备出最高效率达19.9%的电池。

这种柔性衬底CIGS太阳电池在军事上很有应用前景。

近期，CIGS小面积电池效率又创造了新的记录，达到了20.1%，与主流产品多晶硅电池效率相差无几。

美国NREL和日本松下电器公司在不锈钢衬底上制备的CIGS电池效率均超过17.5%；瑞士联邦材料科学与技术实验室（Empa）的科学家AyodhyaN.Tiwari领导的小组经过多年努力，完善了之前开发的柔性不锈钢衬底太阳能电池，实现了18.7%的效率。

由美国能源部国家光伏中心与日本“新能源和工业技术开发机构（NEDO）”联合研制的无镉CIGS电池效率达到18.6％。
