涂料附着力检验方法(试用)

碳纤维复合材料表面涂层附着力测试方法
碳纤维复合材料表面涂层附着力的测试方法有多种，具体如下：
1. 拉拔试验：这是一种常用的测试方法，通过将涂层从基材上拉拔出来，测量所需的力量来评估附着力。

2. 划痕试验：在涂层表面划出一系列划痕，然后通过观察涂层是否从划痕处剥离来评估附着力。

3. 冲击试验：通过对涂层施加冲击力，观察涂层是否脱落来评估其耐冲击性和附着力。

4. 弯曲试验：将涂有涂层的样品弯曲到一定程度，检查涂层是否出现裂纹或剥离。

5. 湿热循环试验：通过模拟涂层在实际使用环境中可能遇到的湿热条件，对涂层的耐久性和附着力进行测试。

6. 盐雾试验：用于评估涂层在海洋或含盐环境中的耐腐蚀性和附着力。

在选择测试方法时，需要考虑到碳纤维复合材料的具体应用环境和预期的使用条件。

通常，结合多种测试方法可以得到更为全面的评估结果。

在任何涂料防腐工程施工之前，都应当先对防腐涂料的附着力进行测试，凡附着力不合乎要求的涂料都不能在工程中使用。

因为该项性能的不合格，将导致整个防腐蚀涂装工程的不合格。

该项指标的测定可根据现场情况采用相关标准方法进行检测。

目前常用的检测标准有GB/T9286-1998《色漆和清漆漆膜的划格试验》：该方法使用漆膜划格器，利用十字划格法在漆膜上垂直交叉划刻出方格，要求将漆膜划透。

根据漆膜的破坏的情况将附着力分为5级，切割时，可使用单刀锋或多刀锋，应保持刀间距相等（间距应为1mm或2mm），间距的大小取决于涂层的薄厚，涂层越薄，间距越小。

一般在涂层试片上切割互相平行的6或10道，将切割后得到的方格用软毛刷刷掉切割下的碎屑后，得到的涂层的附着力将作如下分级评价：0级：切割边缘完全平滑，无一格脱落；1级：切割处有少许薄片剥离，但划格区影响不大；2级：切割处过切口边缘脱落比例大于5%，但受影响不大于15%；3级：涂层沿切割边缘部分或全部以大碎片脱落，脱落的比例大于15%，且受影响的区域不大于35%；4级：涂层沿切割边缘，以大碎片脱落，或一些方格部分或全部出现脱落，脱落的比例大于35%，且受影响的区域不大于65%；5级：大于第4级的严重剥落。

涂膜的附着力也可以通过间接方法，利用对涂膜冲击强度、柔韧性等指标的测试来间接评价。

美国ASTM D-1002制定了一种专用于管道防腐层与金属粘结的剪切强度试验方法。

它使用力学拉力试验机，采用的试片是由两片同样规格的钢片组成。

两钢试片间用涂料单面粘结在一起，在涂料完全固化后，用拉力试验机将两试片拉开。

再根据拉力和粘结面积来计算剪切强度。

GB/T5210是采用拉开法来测定附着力的，也是通过拉力机拉开的力的测定来计算涂料的粘结强度。

涂装质量的好坏，最终必须体现在涂膜质量的优劣上，所以涂装后的质量检测主要是对涂膜性能的检测，包括涂膜的机械性能（如附着力、柔韧性、冲击强度、硬度、光泽等）和具有保护功能的特殊性能（如耐候性、耐酸碱性、耐油性等）两个方面。

油漆附着力测试标准油漆附着力是指油漆膜与基材之间的结合强度，是评价油漆涂层质量的重要指标之一。

油漆附着力测试标准是为了保证油漆涂层在使用过程中能够良好地附着在基材表面，不易剥落、脱落，从而确保涂层的耐久性和稳定性。

本文将介绍油漆附着力测试标准的相关内容，以便广大读者更加全面地了解该项测试标准。

首先，油漆附着力测试标准主要包括两种方法，划格法和粘结法。

划格法是通过在油漆涂层上划格，然后用胶带将划格的区域粘贴起来，通过观察胶带上的油漆脱落情况来评定附着力。

而粘结法则是通过在油漆涂层上涂覆一层特殊的胶粘剂，然后用拉力仪来测试胶粘剂与基材之间的结合强度，从而评定油漆的附着力。

这两种方法各有其适用的场合，可以根据实际需要选择合适的测试方法。

其次，油漆附着力测试标准的评定标准主要包括附着力等级和附着力数值。

附着力等级是通过观察油漆脱落的面积和程度来评定的，通常分为0-5级，0级表示附着力极差，5级表示附着力优秀。

而附着力数值则是通过具体的测试数据来评定的，通常以N/㎜为单位，数值越大表示附着力越强。

通过对附着力等级和数值的评定，可以全面地了解油漆涂层的附着力情况，为后续的使用和维护提供参考依据。

另外，油漆附着力测试标准的应用范围非常广泛，涉及到建筑、汽车、船舶、家具等多个领域。

在建筑领域，油漆涂层的附着力直接关系到建筑物的耐候性和美观性，因此对附着力的测试要求较高；在汽车领域，油漆涂层的附着力直接关系到汽车的外观质量和防腐性能，因此对附着力的测试也是必不可少的。

可以说，油漆附着力测试标准在各个领域都有着重要的应用价值，对于保障产品质量和提升用户体验都具有重要意义。

最后，油漆附着力测试标准的制定和执行对于保障油漆涂层质量具有重要意义。

只有严格执行相关的测试标准，才能够确保油漆涂层的附着力达到要求，从而提高产品的质量和可靠性。

因此，各个行业都应该高度重视油漆附着力测试标准，加强对该项测试工作的管理和执行，从而更好地保障产品质量和用户利益。

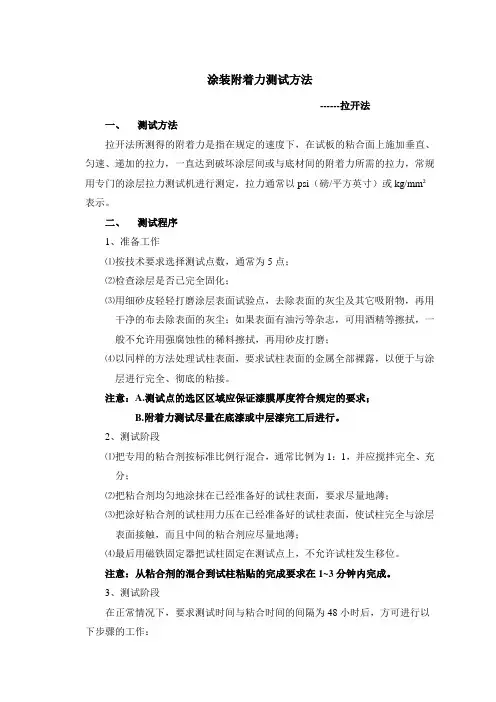

涂装附着力测试方法------拉开法一、测试方法拉开法所测得的附着力是指在规定的速度下，在试板的粘合面上施加垂直、匀速、递加的拉力，一直达到破坏涂层间或与底材间的附着力所需的拉力，常规用专门的涂层拉力测试机进行测定，拉力通常以psi（磅/平方英寸）或kg/mm²表示。

二、测试程序1、准备工作⑴按技术要求选择测试点数，通常为5点；⑵检查涂层是否已完全固化；⑶用细砂皮轻轻打磨涂层表面试验点，去除表面的灰尘及其它吸附物，再用干净的布去除表面的灰尘；如果表面有油污等杂志，可用酒精等擦拭，一般不允许用强腐蚀性的稀料擦拭，再用砂皮打磨；⑷以同样的方法处理试柱表面，要求试柱表面的金属全部裸露，以便于与涂层进行完全、彻底的粘接。

注意：A.测试点的选区区域应保证漆膜厚度符合规定的要求；B.附着力测试尽量在底漆或中层漆完工后进行。

2、测试阶段⑴把专用的粘合剂按标准比例行混合，通常比例为1：1，并应搅拌完全、充分；⑵把粘合剂均匀地涂抹在已经准备好的试柱表面，要求尽量地薄；⑶把涂好粘合剂的试柱用力压在已经准备好的试柱表面，使试柱完全与涂层表面接触，而且中间的粘合剂应尽量地薄；⑷最后用磁铁固定器把试柱固定在测试点上，不允许试柱发生移位。

注意：从粘合剂的混合到试柱粘贴的完成要求在1~3分钟内完成。

3、测试阶段在正常情况下，要求测试时间与粘合时间的间隔为48小时后，方可进行以下步骤的工作：⑴用边缘切割器套在试柱上，垂直轻轻用力来回旋转，使试柱边缘的粘合剂、油漆与试柱边缘底下的涂层断开；⑵把圆形垫圈套在试柱上，要求测试基面平整；⑶检查拉力器归零，把旋转器旋转到最顶端，再把拉力器垂直固定在试柱上，将试柱套入拉力器夹具中，并调至对中，使试柱横截面受力均匀，并匀速旋转旋转器，直到把试柱拉起；⑷读出试柱拉起时的拉力器读数（负荷值）。

4、测试结果的判定⑴在测试时，涂层与底材、复合涂层界面的破坏，记为A；涂层自身的破坏，记为B；粘合剂自身的破坏或被测涂层面漆的部分被拉坏，记为C，均为有效的测试结果，符合附着力测试的试验要求；⑵当粘合剂与未涂漆的试柱脱开或与被测涂层的面漆完全脱开，可判定为无效的测试结果，记为D；⑶如果出现两种或两种以上的破坏情况时，破坏面积大于70%时，为有效的测定结果，记为E；⑷无气喷涂涂装表面拉力应达到500psi（3.5N/mm²）；大面积滚、刷涂涂装表面拉力应达到350psi（2.45N/mm²）；小面积滚、刷涂涂装表面拉力应达到300psi（2.1N/mm²）。
