**************有限公司YBM-10/0.4-630欧式箱变技术协议需方：供方：1 .总则1.1 本本协议适用于******有限公司YBM-10/0.4-630系列预装型（欧式）箱变的使用条件、额定参数、技术要求、试验、包装运输、安装和维护等具体内容。

1.2本技术协议提出的是最低限度的技术要求，并未规定所有的技术要求和适用的标准，除本技术条件中规定的技术参数和要求外，其余均应遵循最新版本的国家标准（GB）、电力行业标准（DL）、IEC 标准和国际单位制（SI）。

1.3供方将严格执行本技术协议所列标准及相应的国家和行业相关技术要求和适用标准，有矛盾时，按较高标准执行。

供方在设备设计和制造中所涉及的各项规程，规范和标准遵循现行最新版本的标准。

1.4供方将提供一套满足本技术协议和所列标准要求的高质量产品及相应服务。

对本项目国家有关安全、环保等强制标准,供方完全能满足其要求。

1.5合同签订后3天内供方提供箱变的荷载及基础施工图。

设备交货时，供方将按本技术的要求，提出合同设备的安装、接线图纸、实验报告、合格证、使用说明书给需方，由需方确认。

1.6供方采用的专利涉及到的全部费用均被认为已保含在设备总价内，供方保证需方不承担有关设备专利的一切责任。

1.7供方将提供高质量的设备。

这些设备是成熟可靠、技术先进的产品，并且供方已有多台相同容量设备制造、运行的成功经验。

1.8在合同签订后，需方有权提出因规范标准和规程发生变化而产生的一些补充要求，具体项目及费用由买卖双方共同商定。

当个别参数发生变化或供电局提出的要求引起补充变化不会引起供方技术方案的原则性调整时，供方承诺设备不加价。

1.9本技术协议为经济合同的合同附件，具有与经济合同同等的法律效力，是合同各方开展工作的依据，本协议与经济合同同时生效。

1.10有关设计、制造和其它未尽事宜，双方应本着互相配合、互相体谅的原则，进一步协商解决。

2．现场环境厂区位于*******。

7SJ631简介1 简介1.1操作概述SIPROTEC 7SJ 63是采用了功能强大的微处理器的数字化多功能保护和控制装置。

它的所有任务的处理都是数字化的，从测量数据的采集到向断路器发出指令。

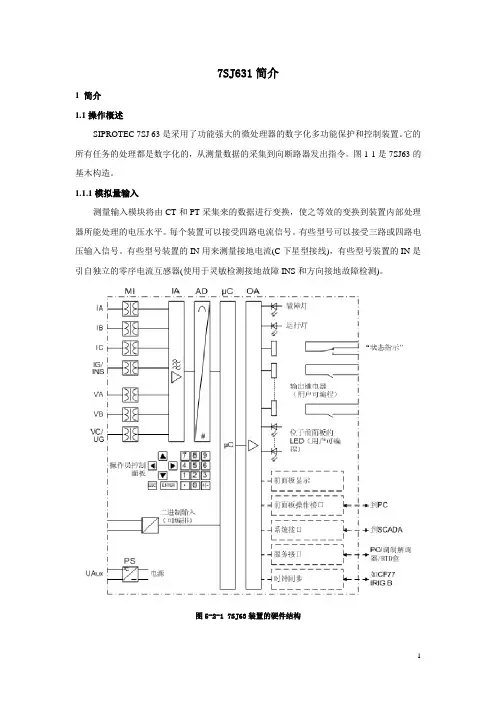

图1-1是7SJ63的基木构造。

1.1.1模拟量输入测量输入模块将由CT和PT采集来的数据进行变换，使之等效的变换到装置内部处理器所能处理的电压水平。

每个装置可以接受四路电流信号。

有些型号可以接受三路或四路电压输入信号。

有些型号装置的IN用来测量接地电流(C下星型接线)，有些型号装置的IN是引自独立的零序电流互感器(使用于灵敏检测接地故障INS和方向接地故障检测)。

图5-2-1 7SJ63装置的硬件结构电压输入部分可以分别接入二组相电压或接入两组线电压和零序电压(V N)，也可通过开口二角接线方式接入两组线电压。

采集到的模拟量被送到输入放大器(IA) , IA对于模拟量呈现高阻特性。

IA段由一些滤波器组成，用于处理测量值，并对带宽和处理速度进行优化。

模数部分山多路复用器和A/D转换器，以及一个和处理器之间进行数据传输的存储元件组成。

1.1.2微机处理器系统微处理器系统（μC)除了要处理测量值，还要实现保护和控制各种功能，包括:·测量量的滤波和预处理·测量值的连续监测·监控各个保护功能元件的启动条件·比较限值和时序·逻辑功能信号的控制·开关设备控制命令的输出·消息、故障数据和故障值的记录，可用于故障分析·操作系统管理及相关功能，如数据记录，实时时钟，通讯，接口等·通过输出放大器(OA)实现信息发送1.1.3二进制输入输出微处理器系统通过开入开出模块从电力系统(如，远程复位)或是外部设备(如，闭锁命令)获得信急。

开出量大多是用于开关设备的命令或是重要事件和状态的远程信号输出。

1.1.4装置前面板元件装置具有集成式或分享式的前面板，通过LED和LCD，显示诸如继电器的功能状况，以及事件、状态和测量值等相关信息。

开滦（集团）蔚州矿业有限责任公司单侯矿高、低压开关柜，高低压监控系统技术协议书甲方：开滦（集团）蔚州矿业有限责任公司乙方：兖州东方机电有限公司2009年1月13日本文所提出的技术要求，并未对一切技术细节作出规定，未充分引述有关标准和规范的条文，供方保证提供符合本规格要求和有关标准的优质产品，以保证设备的安全可靠运行。

1、规格1.1、ZBK1-G/6型矿用一般型高压开关柜 13台,但仅采购11台；1.2、ZBK-DG-01/660型矿用一般型低压开关柜 9台；1.3、高低压监测系统 1套。

2、高低压开关柜接线型式及元件配置等设计院图“高低压供电系统图”（图号：S08014-137-电2）。

3、环境条件：3.1、环境温度：上限+40℃，下限-35℃3.2、海拔高度：不超过1100m3.3、相对湿度：≥90％3.4、煤矿井下清水泵房配电室4、高低压开关柜技术参数4.1、额定电压：高压6KV；低压660V4.2、额定电流：见附图4.3、额定频率：50HZ4.4、水平及垂直母线满足最大短路电流（低压9KA）动热稳定需要。

4.5、隔离开关及断路器均带至少2组常开常闭接点。

4.6、高压柜二次控制电源：DC220V（外供电源）。

5、高压开关柜采用铠装中置手车式，能实现开门断电的联锁要求；柜内高压一次元器件必须与二次仪表室隔离，且必须装设完善可靠的机械和电气联锁。

6、手车式开关柜内真空断路器装设在手车上；在维护一次高压元件时，无需母线停电（不影响旁柜的正常工作）；手车具有良好的互换性。

7、为防止误入带点间隔，高压开关电源进线柜及母联柜设有带电联锁装置（有电不能打开带电间隔的电磁锁、打开带电间隔自动断开上级供电的闭锁）。

8、水泵启动高压开关（包括备用馈出开关）、低压开关柜各接触器的控制除由高低压监控系统测控外还由水泵自动化控制系统（不包括在本采购范围）进行测控；高压测控系统的通讯管理机和低压监控系统的PLC均向水泵自动化控制系统提供相应通讯接口；并且，本接口的控制优先于后台监控系统接口的控制。

1、概述1.1 本技术协议书适用于浙江吉安纸容器有限公司45万吨牛皮箱板纸工程配套的10kV及35KV户内金属封闭铠装式高压开关柜。

1.2供方提供的中置式开关柜应是性能先进、质量可靠、技术成熟、稳定性好的开关柜。

1.3供方提供设备的设计制造和试验标准及提供的图纸、文件均应符合IEC、GB标准。

1.5供方提供的开关柜应是一个功能完整的开关柜。

供方应对开关柜的功能和容量满足本项目的要求完全负责，并保证能连续、稳定、安全运行。

如果设备不能实现特定的性能要求，供方必须增加硬件或服务来完成，费用由供方承担。

供方应对所供设备运行性能和质量进行担保，质保期为一年，质保期内，供方应免费负责维修或更换。

1.7本技术协议书提出了该10kV、35KV高压开关柜本体及附属设备的功能设计、结构、性能、安装和试验等方面的技术要求。

本技术协议书提出的是最低限度的技术要求，并未对所有细节做出明确规定，也未充分引述有关标准和规范的文本，本技术规格书所引用的标准如有不一致时，按较高的标准执行。

供方应保证提供优于IEC、GB标准的铠装移开式高压开关柜。

1.8本技术协议书经供、需双方确认后，作为订货合同的技术附件与合同正文具有同等法律效力。

1.9供方必须根据设计院提供的图纸进行生产。

2.0技术协议书中未尽事宜由招、投标双方协商解决。

2、货物需求一览表：需方认可的柜型: GE 10KV P/VII-12 、 35KV P/V-40.52.1 开关柜本体,柜体用敷铝锌板制作，35KV、10KV结构为中置式。
