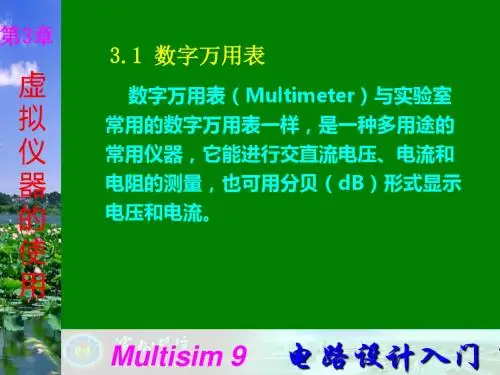

第3章
虚 拟 仪 器 的 使 用
（5）如果你使用的工作图纸版面太小，会弹出对 话框，请求更换大幅面图纸。按“是”按钮确认。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
得到相应的逻辑电路图。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
（5）按动面板右侧转换方式（Conversions） 栏内的“电路—真值表”按键 。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
真值表的值就在左侧表格右边一栏列出。
Multisim 9 电路设计入门 chz634187
（2）将逻辑电路的输出端（有多个输出端 时接入其中之一）接逻辑转换仪的输出端。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
（3）双击逻辑转换仪图标，展开仪器面板。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
（4）根据逻辑电路输入端数量，点击面板上边的 逻辑变量，这些逻辑变量的所有组合就在面板左侧 以真值表的形式列出，但右侧一栏暂时为？。
Multisim 9 电路设计入门 chz634187
第3章
虚 拟 仪 器 的 使 用
3.10.2 将逻辑电路图转换成真值表
将逻辑电路图转换成真值表的步骤：（1）将逻辑 电路的所有输入端接逻辑转换仪的相应输入端。

小型外热式电烙铁
PPT课件
14
外热式电烙铁的发热元件（指烙铁芯）在传热体的外部，其 能量转换慢，加热慢，一般需要（15—20 分钟）且功率比较 大，从45w到数百瓦，多用于电工作业。
小型内热式电烙铁
烙铁芯安装在烙铁头里面故称之为内热式。现在的新型内
热式电烙铁烙铁头结构简单，加热快、拆装方便，寿命长。
注：通常使用万用表前需
要机械调零，但数字表一
般都有自动调零功能，故
此步骤省略
PPT课件
5
使用万用表测电阻
将表笔插进“COM”和“VΩ”孔中，常见数 字万用表欧姆档有如下几个量程档：200 Ω 、 2kΩ 、20k Ω 、200kΩ、2MΩ、20MΩ,也 就说其最大量程为20MΩ，测量电阻时，应先 估计一下所测电阻大小，确定所需量程，然 后将转向开关旋至电阻档相应量程进行测量， 测量时可以一只手接触电阻金属部分，但不 可两手同时接触电阻两金属端，这样会影响 测量精度。
压降是0.2V左右，普通硅整流管（1N4000、1N5400系列等）约
为0.7V，发光二极管约为 1.8～2.3V。调换表笔，显示屏显示
“1.”则为正常，因为二极管的反向电阻很大，否则此管已被
击穿。
万用表检测线路通断量程开关位置与二极管测量时相同，
检测时将表笔接到待测线路两端，如果两点之间阻值低于
（70±20）Ω，内置蜂鸣器发声，发光二极管变亮，检测线路
1．准备：烙铁头和焊锡丝靠近，处于随时可以焊接的状态，同时认准位置 2．加热焊件，熔化焊锡：烙铁头同时加热焊件和焊锡，熔化适量焊锡。 3．移开焊锡丝，移开烙铁。
在实际焊接时，各步时间的控制，时序的准备掌握，动作协调熟练， 这些都是通过实践解决的，所以大家要多加练习。

用户可以根据个人习惯和 喜好定制软件界面，包括 元件库、工具栏、菜单等， 提高工作效率。
多语言支持
软件支持多种语言界面， 方便不同国家和地区的用 户使用。
02
数字电子技术基础
逻辑门电路
总结词
逻辑门电路是数字电子技术中的 基本单元，用于实现逻辑运算和 信号转换。
详细描述
逻辑门电路由输入和输出端组成 ，根据输入信号的组合，输出端 产生相应的信号。常见的逻辑门 电路有与门、或门、非门等。
交互性强
用户可以在软件中直接对 电路进行搭建、修改和测 试，实时观察电路的行为 和性能。
实验环境灵活
软件提供了多种实验模板 和电路图符号，方便用户 快速搭建各种数字电子技 术实验。
软件功能
元件库丰富
Multisim软件拥有庞大的元件库，包含了各种类型的电子元件和 集成电路，方便用户选择和使用。
电路分析工具
寄存器实验结果分析
总结词
寄存器实验结果分析主要关注寄存器是否能够正确存储和读取数据，以及寄存器的功能 是否正常实现。
详细描述
首先观察实验中使用的寄存器的数据存储和读取过程，记录下实际得到的数据存储和读 取结果。接着，将实际得到的数据存储和读取结果与理论预期的数据存储和读取结果进 行对比，检查是否存在差异。如果有差异，需要分析可能的原因，如电路连接错误、元
触发器
总结词
触发器是一种双稳态电路，能够在外 部信号的作用下实现状态的翻转。
详细描述
触发器有两个稳定状态，根据输入信 号的组合，触发器可以在两个状态之 间进行切换。常见的触发器有RS触发 器、D触发器据的基本单元，用于存储二进制数据。
详细描述
寄存器由多个触发器组成，可以存储一定数量的二进制数据 。寄存器在数字电路中用于存储数据和控制信号。

单击测量探针图标。拖出一个小灰点，且鼠标箭 头变成灰色的测量探针图标样。
Multisim 9
电路设计入门
第3 章
虚 拟 仪 器 的 使 用
将其拖放至被测支路上后，单击左键。
Multisቤተ መጻሕፍቲ ባይዱm 9
电路设计入门
第3 章
虚 拟 仪 器 的 使 用
测量探针变为一绿色箭头，同时出现一淡黄 色测试数据显示框。
第3 章
3.13 测量探针
测量探针是Multisim提供的最为便捷的 虚拟仪器，只需将其拖放至被测支路，就可 以实时测量各种电信息。测量探针的测量结 果根据电路理论计算得出，不对电路产生任 何影响。真实世界中，不存在这种仪器。
虚 拟 仪 器 的 使 用
Multisim 9
电路设计入门
第3 章
虚 拟 仪 器 的 使 用
Multisim 9
电路设计入门
Multisim 9
电路设计入门
第3 章
虚 拟 仪 器 的 使 用
打开电源开关，显示框中即显示出探针放置支路的测量数据， 自上而下依此为：瞬时电压V、峰峰值电压V(p-p)、有效值电压 V(rms)、直流电电压V(dc)、瞬时电流I、峰峰值电流I(p-p)、 有效值电流I(rms)、直流电流I(dc)、频率Freq。
Multisim 9
电路设计入门
第3 章
虚 拟 仪 器 的 使 用
右键单击绿色箭头或淡黄色数据显示框，可打开 处置对话框，进行剪切、复制、删除等操作。
Multisim 9
电路设计入门
第3 章
虚 拟 仪 器 的 使 用
左键双击绿 色箭头或淡 黄色数据显 示框，可打 开 Probe Properties对话框，对探针属性进行设置。
