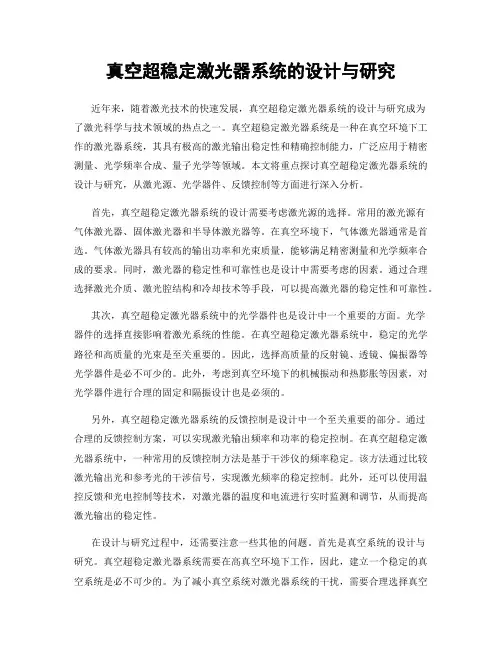

真空超稳定激光器系统的设计与研究近年来,随着激光技术的快速发展,真空超稳定激光器系统的设计与研究成为了激光科学与技术领域的热点之一。
真空超稳定激光器系统是一种在真空环境下工作的激光器系统,其具有极高的激光输出稳定性和精确控制能力,广泛应用于精密测量、光学频率合成、量子光学等领域。
本文将重点探讨真空超稳定激光器系统的设计与研究,从激光源、光学器件、反馈控制等方面进行深入分析。
首先,真空超稳定激光器系统的设计需要考虑激光源的选择。
常用的激光源有气体激光器、固体激光器和半导体激光器等。
在真空环境下,气体激光器通常是首选。
气体激光器具有较高的输出功率和光束质量,能够满足精密测量和光学频率合成的要求。
同时,激光器的稳定性和可靠性也是设计中需要考虑的因素。
通过合理选择激光介质、激光腔结构和冷却技术等手段,可以提高激光器的稳定性和可靠性。
其次,真空超稳定激光器系统中的光学器件也是设计中一个重要的方面。
光学器件的选择直接影响着激光系统的性能。
在真空超稳定激光器系统中,稳定的光学路径和高质量的光束是至关重要的。
因此,选择高质量的反射镜、透镜、偏振器等光学器件是必不可少的。
此外,考虑到真空环境下的机械振动和热膨胀等因素,对光学器件进行合理的固定和隔振设计也是必须的。
另外,真空超稳定激光器系统的反馈控制是设计中一个至关重要的部分。
通过合理的反馈控制方案,可以实现激光输出频率和功率的稳定控制。
在真空超稳定激光器系统中,一种常用的反馈控制方法是基于干涉仪的频率稳定。
该方法通过比较激光输出光和参考光的干涉信号,实现激光频率的稳定控制。
此外,还可以使用温控反馈和光电控制等技术,对激光器的温度和电流进行实时监测和调节,从而提高激光输出的稳定性。
在设计与研究过程中,还需要注意一些其他的问题。
首先是真空系统的设计与研究。
真空超稳定激光器系统需要在高真空环境下工作,因此,建立一个稳定的真空系统是必不可少的。
为了减小真空系统对激光器系统的干扰,需要合理选择真空泵和监测设备,并进行有效的密封和隔离。

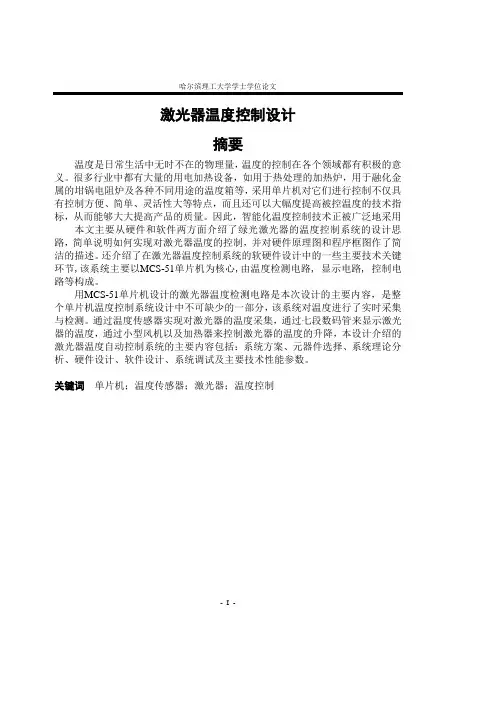

哈尔滨理工大学学士学位论文激光器温度控制设计摘要温度是日常生活中无时不在的物理量,温度的控制在各个领域都有积极的意义。
很多行业中都有大量的用电加热设备,如用于热处理的加热炉,用于融化金属的坩锅电阻炉及各种不同用途的温度箱等,采用单片机对它们进行控制不仅具有控制方便、简单、灵活性大等特点,而且还可以大幅度提高被控温度的技术指标,从而能够大大提高产品的质量。
因此,智能化温度控制技术正被广泛地采用本文主要从硬件和软件两方面介绍了绿光激光器的温度控制系统的设计思路,简单说明如何实现对激光器温度的控制,并对硬件原理图和程序框图作了简洁的描述。
还介绍了在激光器温度控制系统的软硬件设计中的一些主要技术关键环节,该系统主要以MCS-51单片机为核心,由温度检测电路, 显示电路, 控制电路等构成。
用MCS-51单片机设计的激光器温度检测电路是本次设计的主要内容,是整个单片机温度控制系统设计中不可缺少的一部分,该系统对温度进行了实时采集与检测。
通过温度传感器实现对激光器的温度采集,通过七段数码管来显示激光器的温度,通过小型风机以及加热器来控制激光器的温度的升降,本设计介绍的激光器温度自动控制系统的主要内容包括:系统方案、元器件选择、系统理论分析、硬件设计、软件设计、系统调试及主要技术性能参数。
关键词单片机;温度传感器;激光器;温度控制- I -哈尔滨理工大学学士学位论文The Design of Temperature Control For LaserComponentAbstractThe temperature is constantly in the daily life of physical and temperature controls in various fields have a positive meaning. A lot of businesses have a lot of power heating equipment, such as that used for the heat treatment furnace, for melting metal crucible resistance heaters and the various uses of temperature bins, SCM using their right to control not only easy to control, simple, such as the characteristics of flexibility, but can also significantly increase the temperature was charged with the technical indicators, which can greatly enhance the quality of the products. Therefore, intelligent temperature control technology is being widely adoptedThe design of laser component’s temperature control system is introduced from hardware and software, and simply explains how to achieve the temperature control. The hardware principle and software case fig are described. Some important techniques in a design scheme of the hardware and the software of the laser component’s temperature control by single-chip microcomputer are introduced. The system mostly takes 8051 single-chip microcomputer as a core,it is structured by temperature testing circuit, display circuit, control circuit and so on.The main content of this design is temperature testing circuit that uses AT89C51 single-chip microcomputer .It is a part of the whole design that cannot be lacked. The system is used to collect and control laser component’s temperature in real time. Through the led to display the number of the laser component. The temperature automatic control system is based on single-chip microcomputer is described in the article including system scheme,parts of an apparatus choice, theoretical analysis,the design of hardware and software, system testing,and the main technical performance parameters.Keywords microcontroller; temperature sensor; laser component; temperature control- II -哈尔滨理工大学学士学位论文目录摘要 (I)Abstract (II)第1章绪论 (1)1.1 课题研究的目的与意义 (1)1.2国内外文献综述 (1)1.3论文研究内容 (2)第2章总体方案 (3)2.1基本设计思路 (3)2.2 具体设计考虑 (3)2.2.1 电路的基本设计方案 (3)2.2.2 各器件的功能 (4)2.3 本章小结 (4)第3章硬件设计 (5)3.1 单片机的选取 (5)3.1.1 AT89C51的主要特性 (6)3.1.2 AT89C51的引脚功能 (7)3.2 传感器的选取 (9)3.2.1 DS18B20的性能特点 (9)3.2.2 DS18B20内部结构 (10)3.2.3 DS18B20的工作原理 (11)3.2.4 DS18B20的测温原理 (13)3.3串口的选取 (15)3.3.1 串口通信的工作原理 (15)3.3.2 MAX232概述 (16)3.4 电路中数码管的选取 (17)3.5 74LS47的简介 (18)3.6 控制电路的设计 (19)3.6.1 加热控制电路设计 (19)3.6.2 继电器的选用 (20)3.6.3 降温控制电路设计 (21)3.7电源电路设计 (22)3.8 本章小结 (23)第4章软件设计 (24)4.1 系统软件设计的整体思路 (24)4.2 程序功能 (24)4.3 系统程序流程图 (25)哈尔滨理工大学学士学位论文第5章系统调试、故障分析与结果 (29)5.1 硬件调试与故障分析 (29)5.1.1 硬件调试 (29)5.1.2 故障分析 (30)5.2 本章小结 (31)结论 (32)致谢 (33)参考文献 (34)附录A (35)附录B (36)附录C (42)哈尔滨理工大学学士学位论文第1章绪论1.1 课题研究的目的与意义近年来,随着激光显示技术的不断发展,激光显示正在越来越受到关注。

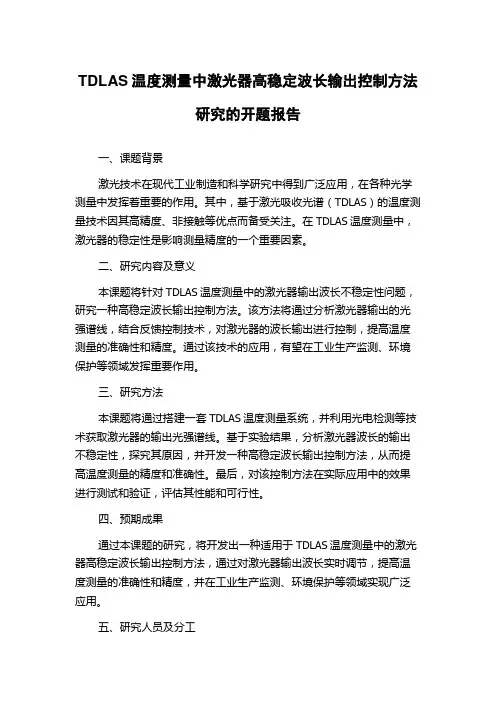

TDLAS温度测量中激光器高稳定波长输出控制方法研究的开题报告一、课题背景激光技术在现代工业制造和科学研究中得到广泛应用,在各种光学测量中发挥着重要的作用。
其中,基于激光吸收光谱(TDLAS)的温度测量技术因其高精度、非接触等优点而备受关注。
在TDLAS温度测量中,激光器的稳定性是影响测量精度的一个重要因素。
二、研究内容及意义本课题将针对TDLAS温度测量中的激光器输出波长不稳定性问题,研究一种高稳定波长输出控制方法。
该方法将通过分析激光器输出的光强谱线,结合反馈控制技术,对激光器的波长输出进行控制,提高温度测量的准确性和精度。
通过该技术的应用,有望在工业生产监测、环境保护等领域发挥重要作用。
三、研究方法本课题将通过搭建一套TDLAS温度测量系统,并利用光电检测等技术获取激光器的输出光强谱线。
基于实验结果,分析激光器波长的输出不稳定性,探究其原因,并开发一种高稳定波长输出控制方法,从而提高温度测量的精度和准确性。
最后,对该控制方法在实际应用中的效果进行测试和验证,评估其性能和可行性。
四、预期成果通过本课题的研究,将开发出一种适用于TDLAS温度测量中的激光器高稳定波长输出控制方法,通过对激光器输出波长实时调节,提高温度测量的准确性和精度,并在工业生产监测、环境保护等领域实现广泛应用。
五、研究人员及分工本课题将由XXX担任项目负责人,负责课题的整体规划、实验设计和研究成果的撰写。
同时,将邀请XXX和XXX等科研人员共同参与此次研究。
其中,XXX将负责实验设计和数据采集,XXX将负责数据分析和模型建立,XXX将负责算法开发和实现。
六、进度计划本课题研究计划为期1.5年,计划分为三个阶段实施。
第一阶段为文献调研和理论探讨,时长为3个月;第二阶段为实验设计和数据采集,时长为9个月;第三阶段为数据分析、算法开发和实现,时长为6个月。
计划在项目结束后,完成研究成果的撰写、评审和发布等工作。

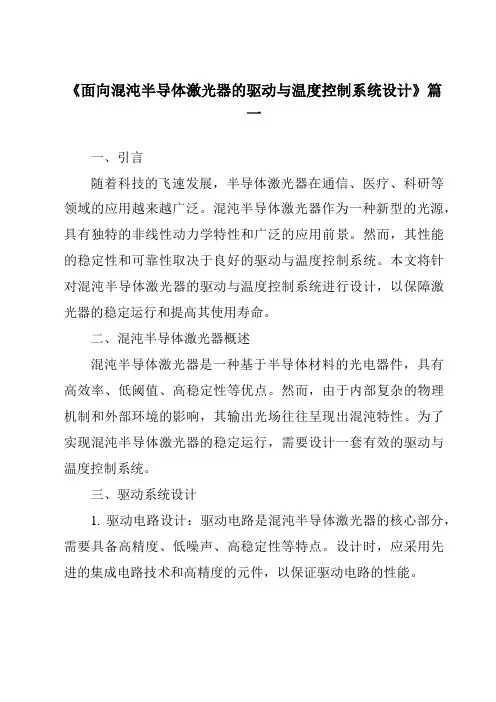

《面向混沌半导体激光器的驱动与温度控制系统设计》篇一一、引言随着科技的飞速发展,半导体激光器在通信、医疗、科研等领域的应用越来越广泛。
混沌半导体激光器作为一种新型的光源,具有独特的非线性动力学特性和广泛的应用前景。
然而,其性能的稳定性和可靠性取决于良好的驱动与温度控制系统。
本文将针对混沌半导体激光器的驱动与温度控制系统进行设计,以保障激光器的稳定运行和提高其使用寿命。
二、混沌半导体激光器概述混沌半导体激光器是一种基于半导体材料的光电器件,具有高效率、低阈值、高稳定性等优点。
然而,由于内部复杂的物理机制和外部环境的影响,其输出光场往往呈现出混沌特性。
为了实现混沌半导体激光器的稳定运行,需要设计一套有效的驱动与温度控制系统。
三、驱动系统设计1. 驱动电路设计:驱动电路是混沌半导体激光器的核心部分,需要具备高精度、低噪声、高稳定性等特点。
设计时,应采用先进的集成电路技术和高精度的元件,以保证驱动电路的性能。
2. 驱动策略设计:针对混沌半导体激光器的特点,应采用合适的驱动策略,如脉冲驱动、调制驱动等。
这些策略可以根据实际需求进行灵活调整,以实现激光器的最佳性能。
3. 保护措施:为了防止激光器因过载、过温等异常情况而损坏,应在驱动系统中加入相应的保护措施,如过流保护、过热保护等。
四、温度控制系统设计1. 温度传感器选择:选择合适的温度传感器是温度控制系统的关键。
应选择具有高精度、快速响应、稳定性好的传感器,以实现对激光器温度的精确监测。
2. 温控电路设计:温控电路应具备高精度、低噪声、快速响应等特点。
设计时,应采用先进的控制算法和集成电路技术,以实现对激光器温度的精确控制。
3. 冷却系统设计:针对激光器在高功率工作时产生的热量,应设计一套有效的冷却系统。
常见的冷却方式包括风冷、水冷等,具体选择应根据实际情况进行。
五、系统实现与测试1. 系统实现:根据上述设计,将驱动与温度控制系统集成到混沌半导体激光器中,并进行实际运行测试。
第17卷第12期2010年12月电光与控制ElectronicsOptics&ControlV01.17No.12Dee.2010
DPSSL激光器的高精度温控电路设计与实现曹海源,王会升,张广远,黎伟,田方涛(武汉军械士官学校光电技术研究所,武汉430075)
摘要:针对温度变化对于DPSSL激光器工作波长及稳定性的影响问题,提出了一种基于TEC和专用控制芯片LTCl923的温控方案,设计了温控电路及其保护电路,实现了DPSSL工作温度的精确控制。首先分析了DPSSL温控指标需求和TEC热电制冷原理,阐述了温控系统组成及原理;然后详细介绍了温控电路及其保护电路的设计,讨论了防电磁干扰措施及注意事项;最后针对某型DPSSL激光器负载,测试了温控系统的稳态误差、超调量等指标;实验数据显示,该温控系统稳态误差小,控制精度达±0.01oC,能保证DPSSL高稳定性工作。关键词:DPSSL;温度控制;高精度;PWM中图分类号:V271.4;TN248文献标志码:A文章编号:1671—637X(2010)12—0057—03
DesignandImplementationofaHigh·Precision
TemperatureControlling
CircuitforDPSSL
CAOHaiyuan,WANGHuisheng,ZHANGGuangyuan,LIWei,TIAN
Fangtao
(Opto—ElectronicsInstitute,WuhanOrdnanceNoncommissionedOfficerSchool,Wuhan430075,China)
Abstract:Consideringtheinfluenceofchangingtemperaturetotheoperationwavelengthandstability
of
DiodePumpedSolid—StateLaser(DPSSL),atemperaturecontrollingschemewasproposedwhichwas
composedofTECandLTCl923,thetemperaturecontrollingcircuitandprotectioncircuitweredesigned.ThesystemcouldcontroltheoperationtemperatureofDPSSLwithhighprecision.Atfirst,thetemperature—controlrequirementofthesystemandthethermoelectricrefrigerationprincipleofTECwereanalyzed,and
compositionofthesystemwaspresented.Then,thedesignofthetemperaturecontrolling
circuitand
protectioncircuitwereexpatiated,themethodforanti—electromagneticinterferencewaspresented.Thesteadystateerror
andovershootofthetemperaturecontrolsystemweremeasuredfor
acertainDPSSL.Theresult
showedthatthesteadystateerrorissmallandtheprecisionis±0.01oC.whichensuresthehighlystableoperationofDPSSL.Keywords:DPSSL;temperaturecontrol;highprecision;PWM
0引言小型化的半导体泵浦全固态激光器(DPSSL)具有体积小、效率高、性能稳定、寿命长等优点,在军事、医学、工业等领域有广泛的用途。1。3o。DPSSL的调Q器件具有高重复频率、高平均功率和高光一光转换效率等优点,十分适用于激光雷达、激光测距和光电对抗等领域的应用。4。。然而,在DPSSL中,激光二极管(LD)收稿日期:2009—12—17修回日期:2010—02—03基金资助::国防重点实验室基金项目(1551438060404JB7201)作者简介:曹海源(1979一),男,湖北蕲春人,硕士,讲师,研究方向为武器系统性能检测与故障诊断。泵浦源和调Q器件的工作温度对激光器输出功率和中心波长有很大的影响∞一。当温度失调时会产生高阶横模,导致输出功率下降,同时,激光二极管温度的升高会导致其输出波长向长波方向偏移,偏移率为0.27nm/。C。6。。这种偏移致使LD的发射谱和激光介质的吸收谱重叠程度发生变化,从而引起激光器输出特性的波动。可见,为使激光器高稳定性工作,必须对其工作温度进行严格控制。本文采用半导体热电制冷器(TEC)和控制芯片LTCl923,为小型化DPSSL设计了高精度的温控系统,能在较宽的环境温度范围内有效控制DPSSL的内部温度,保证了激光功率和输出波长的稳定性,提高了激光器的工作寿命。
TEC及温控方案设计万方数据58电光与控制第17卷
本文的DPSSL激光器在稳定工作时泵浦电流,=75A,脉宽职=240ixs,频率厂=30Hz,LDbar条上的压降U=31.8V,泵浦效率叼一45%。由此可算出DPSSL稳定工作时自身的最大发热功率为W=U:|=,:|=厂:l:%(1一叼)一9.44W(1)由于DPSSL在实际工作时还会受到环境温度的影响,因此在考虑温控系统的制热、制冷功率时必须留有足够大的余量。按照热电制冷器的图形化选择方法。7“。,本文选用TECl旬7105作为制热、制冷工作部件,其额定电压为8.5V,最大电流为4.6A,最大热功率达22.8w。实验测试证明,在温控电路的驱动下,其输出功率可满足本系统的DPSSL在一20℃~50。C的环境温度范围内稳定工作的要求。TEC是一种利用帕耳贴(Peltier)效应工作的半导体热泵,非常适用于空间有限和高可靠性的场合。其工作时冷端产冷量Q。,热端放热量Q。分别为一。Q。=“£一(,R)/2一K(咒一t)(2)Q。=“瓦+(rR)/2一K(瓦一£)(3)式中:OL为TEC的塞贝克系数;K为TEC冷热端之间的总热导;R为TEC的总电阻;T,已分别为TEC冷端温度、热端温度;,为TEC工作电流。由上式可见,调节TEC的电流大小可以控制其产冷量和放热量;改变电流方向可使冷端、热端互换。TEC的工作电压与电流之间的关系是:U=/R+“(瓦一t)(4)由式(4)可知TEC可等效为一个非线形电阻负载,可通过控制电压的方式来控制TEC中的电流大小。TEC的控制模式包括线性模式和脉冲宽度调制(PWM)模式。与线性模式相比,在PWM模式下,功率管工作在开关状态,具有可靠性高、热功耗小及电源效率高等优点。因此,本文采用PWM控制模式。在PWM模式下,过去一般采用软件PID算法或是用分立元件组建PID电路。软件算法的控制实时陛不高,分立的PID电路难于调试,且占用体积大,容易引入噪声从而影响温控精度。1…。DPSSL内部采用的激光工作物质、晶体等组件价格昂贵,若温控电路工作不稳定,将发生TEC过压、过流,导致激光器失调、毁坏贵重组件。因此本文摒弃了传统的设计思路,采用集成了控制与保护功能的专用芯片来实现TEC驱动电路的控制,以达到稳定、精确控制温度的目标。整体温控方案设计如图1所示。DPSSL激光器温控系统由温控电路单元、电热制冷器、LD热沉、导热机构等部分组成。温控电路单元产生控制信号,由功率驱动电路进行功率放大后驱动电热制冷器工作。电热制冷器的冷端通过导热硅脂与LD热沉紧密联结,热沉与LDbar条联结在一起,以更好地与LDbar条及谐振腔内进行热传导。采用Pt一100铂热敏电阻固定在热沉的适当位置作为温度传感器,对激光器内部温度进行实时采样,将采样数据和设定温度进行比对、运算,通过改变控制信号的脉宽和时序来实现电热制冷器工作状态的自动调节。电热制冷器的热端通过导热硅胶与导热、散热机构紧密接触,完成与环境温度的热交换。由此可见,温控电路单元、电热制冷器、LD热沉、温度采样电阻等构成了一个闭环反馈系统,以实现对激光器内部温度的稳定控制。
厂]I匕冷U激光束
图1DPSSL激光器温控系统组成框图Fig.1StructureofDPSSLtemperaturecontrolsystem
2温控电路设计
温控电路采用专用开关模式温控芯片LTCl923,它采用固定频率、电压模式结构来对温度进行控制,适用于光纤通信、医疗器械、CPU温度调节等领域。与一般采用PID算法的实现方式比较,由LTCl923芯片设计TEC控制器具有体积小、功耗低、控制精度高、输出效率高等优点。1“。2.1电路原理分析温控电路如图2所示。
图2温控电路原理示意图Fig.2Principleoftemperaturecontrolcircuit万方数据第12期曹海源等:DPSSL激光器的高精度温控电路设计与实现59基于LTCl923的温控电路是一个采用负反馈的闭环控制系统。温度的设定由14位DA完成,参考电压由芯片本身的%。,(2.50V)提供。前端温度采集是由高精度、高热稳定性的精密电阻与DPSSL内部的热敏电阻构成。比较放大器由两级构成,第1级采用零漂移的仪器放大器LTC2053,第2级是LTCl923内置的误差放大器EA,在其反相输入FB和输出端EAOUT之间接一个RC网络,可以对回路的控制速度和稳定性进行补偿。误差放大器的输出与LTCl923内部振荡器产生的三角波的大小关系控制着PWM比较器输出的占空比。误差放大器的输出同时被TEC电压钳位电路控制,实现对逐个脉冲限流的功能。功率驱动电路的4路互补输出驱动一个全桥开关电路,为TEC提供双向电流。全桥电路选用互补N/P沟道MOS场效应管Si9801,它提供了导通电阻和门极电容之间较好的折中,有利于减少开关损耗和导通损耗。输出电压值的波动是输出电感、电容和工作频率的函数,因此,为进一步改进电路功效,H桥的两侧用Lc网络滤掉转换频率扰动。实验表明,10¨H、22妒的Lc滤波网络和220kHz的工作频率就可以保证通过TEC的最大电压波动低于±1%。开关频率由LTCl923内部晶振和C,,R,共同决定,R,还决定了三角波振荡器的充、放电电流以及两组输出之间的死区时间。SDSYNC接地将禁用所有内部电路,为TEC提供保护。调节参数让芯片工作在较高的开关频率下,可以使用更小的电感和电容,从而减少PCB板的面积。此外,为了抑制开关频率引入的高频噪声,LTCl923提供了一个R乩。w引脚,在它与地之间接一个电阻可以限制输出驱动级的压摆率,改善电路性能。2.2保护功能设计该电路具有正常工作指示和功能失效指示功能。当热敏电阻检测到的温度低于设定温度(本系统实际工作时设定温度为50℃)时,LTCl923的H/C端输出高电平,表示电路正在加热;当热敏电阻检测到的温度高于设定温度时,H/C端输出高电平,表示电路正在制冷。在电路中采用双色LED来指示H/C状态。LTCl923内部有2个专用比较器用于监测热敏电阻上的电压,若热敏电阻的电压高于(K。一0.35V)或低于0.2蚝m则认为其开路或短路,此时,FAULT端输出高电平,表示电路工作异常。实验测试是在室温下进行的,温控电路启动后,在50s内温度可以达到稳定。系统提供的一系列的保护、监测功能还有:1)监测电流取样电阻R。两端电压,若所得电压大于以下3个电压中的任何一个,LTCl923关断所有外部MOS—FET:SS引脚上电压的1.5倍;厶。。引脚上电压的1.5倍;1.5V。2)SS端与地之间接一个电容可实现软启动,以遏制电路启动时的浪涌电流。
