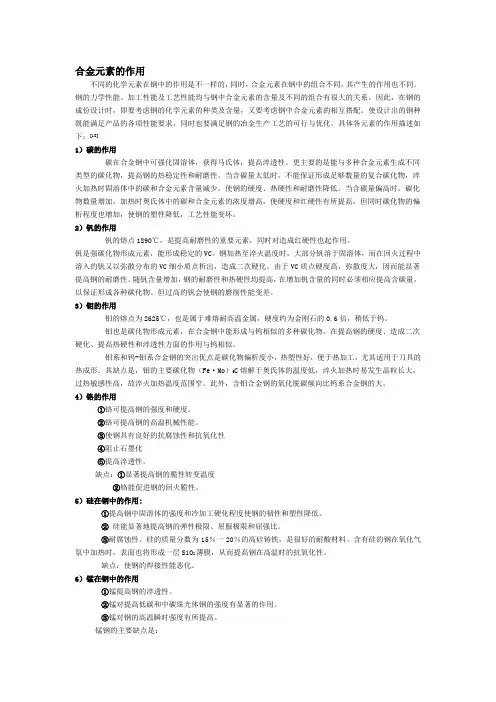

合金元素在高强度合金钢中的作用
- 格式:doc
- 大小:55.00 KB
- 文档页数:2
(1)对临界点的影响:Mn、Co、Ni、C、Cu、N等元素合A3温度下降,A4温
度升高;V、Cr、Ti、Mo、W、Al、P、Sn、Sb、As、B、Zr、Nb、Ta、S、Ce等
元素使A3温度升高,A4温度下降。
(2)对铁-碳合金临界点的影响:Mn、Ni、C、Cu、N等元素使铁碳相图中的S
点和E点向下并向左移,A3线(GS线)也向下移(Co除外);V、Cr、Ti、Mo、
W、Al、P、Sn、Sb、As、B、Zr、Nb、Ta、S、Ce等元素使S点和E点上升并向
左移。
(3)与模具钢中晶体缺陷的相互作用:一些合金元素与晶界结合,形成晶界偏
聚;与位错结合形成柯垂耳气团。对钢的组织及性能产生影响,如产生晶界强化、
出现晶界脆性、出现晶间腐蚀等。
(4)对C、N形成碳化物、氮化物的影响:Ti、Zr、Nb、V为强碳化物形成元素,
W、Mo、Cr为中强碳化物形成元素,Mn为弱碳化物形成元素;Ti、Zr、Nb、V
为强氮化物形成元素,W、Mo为中强氮化物形成元素,Cr、Mn、Fe为弱氮化
物形成元素。碳化物与氮化物作为钢组织中的强化相,起到提高强度、硬度与耐磨性
以及细化晶粒的作用。
(5)固溶于基体组织中起固溶强化作用:碳化物形成元素Ti、Zr、Nb、V、W、
Mo、Cr、Mn等与非碳化物形成元素Ni、Si、Al、Co、Cu、P、S、N等,在高温
时能固溶于奥氏体中,相变后遗留固溶于室温组织中,对基体组织起固溶强化作用。
(6)对C曲线影响非碳化物形成元素Ni、Si、Al、Cu以及弱碳化物形成元素
Mn等使C曲线右移而不改变曲线形状。Co使C曲线左移。碳化物形成元素W、
Mo、Cr、V等不仅使C曲线右移而且使其形状改变为具有上、下两面三刀个“C”形
曲线。提高临界点的元素如Si、Al、Co、Cr、Mo、W、V等使C曲线的“鼻子”向上
移动,降低临界点的元素如Mn、Ni、Cu等则使C曲线的“鼻子”向下移动。
(7)对奥氏体化的影响:合金元素的加入提高了钢奥氏体化温度和延长了奥氏
体化的时间。Al、Ti、Nb、V元素强烈阻止了奥氏体晶粒长大,W、Mo中等阻
止奥氏体晶粒长大,C、P、Mn(高碳时)促进奥氏体晶粒长大。
(8)合金元素对过冷奥氏体转变影响:Ti、Nb、V、W、Mo等强和中强碳化物
形成元素强烈推迟珠光体转变,推迟贝氏体转变较少;升高珠光体转变温度范围,
降低贝氏体转变温度范围,明显出现珠光体和贝氏体两条C曲线。铬和锰等中、
弱碳化物形成元素强烈推迟珠光体转变,推迟后者更显著,因而出现了另一种两
条C曲线形式。非碳化物形成元素铝和硅都增加过冷奥氏体的稳定性,而推迟
贝氏体转变更强烈。镍强烈推迟珠光体转变,钴降低过冷奥氏体的稳定性。但镍
和钴不改变碳钢C曲线的形状。钢中晶界偏聚强烈的元素如硼、磷、稀土等元
素使先共析铁素体转变显著推迟,对珠光体和贝氏体转变推迟较弱,但不改变碳
钢C曲线的形状。
(9)对马氏体转变的影响:多数合金元素使马氏体点MS降低,其中Cr、Mn、
Ni元素的作用最强。只有Al 、Co元素是提高马氏体点MS的,Si元素则影响不
大。
(10)对回火组织转变的影响:多数合金元素推迟马氏体在第二阶段的分解,阻
止碳化物的分解和聚集,升高残余奥氏体的分解温度,改善钢的回火稳定性。同
时合金元素也催了二次硬化、二次淬火现象。
(11)对工艺性的影响:加入大量的合金元素促使钢内部产生大量的共晶碳化物,
给锻造增加了难度,经切削加工制造了困难,给热处理带来了棘手的难题,给焊接造
成了难以实现的困难。模具钢中加入Pb、Ca、S、Se元素,却能改善模具钢的切
削加工工艺性
