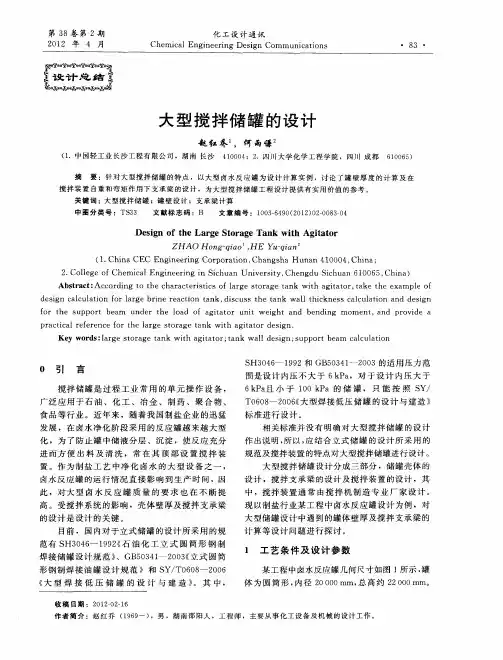

第３８卷第２期 ２０１２年４月 化工设计通讯 Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ Ｄｅｓｉｇｎ Ｃｏｍｍｕｎｉｃａｔｉｏｎｓ ・８３・
大型搅拌储罐的设计
赵红乔 ，何雨谦 （１＿中国轻工业长沙工程有限公司，湖南长沙４１０００４；２．四川大学化学工程学院，四川成都６１００６５）
摘要：针对大型搅拌储罐的特点，以大型卤水反应罐为设计计算实例，讨论了罐壁厚度的计算及在 搅拌装置自重和弯矩作用下支承梁的设计，为大型搅拌储罐工程设计提供有实用价值的参考。 关键词：大型搅拌储罐；罐壁设计；支承梁计算 中图分类号：ＴＳ３３ 文献标志码：Ｂ 文章编号：１００３—６４９０（２０１２）０２—００８３—０４
Ｄｅｓｉｇｎ ｏｆ ｔｈｅ Ｌａｒｇｅ Ｓｔｏｒａｇｅ Ｔａｎｋ ｗｉｔｈ Ａｇｉｔａｔｏｒ
ＺＨＡＯ Ｈｏｎｇ—ｑｉａｏ ，ＨＥ Ｙｕ—ｑｉａｎ （１．Ｃｈｉｎａ ＣＥＣ Ｅｎｇｉｎｅｅｒｉｎｇ Ｃｏｒｐｏｒａｔｉｏｎ，Ｃｈａｎｇｓｈａ Ｈｕｎａｎ ４１０００４，Ｃｈｉｎａ； ２．Ｃｏｌｌｅｇｅ ｏｆ Ｃｈｅｍｉｃａｌ Ｅｎｇｉｎｅｅｒｉｎｇ ｉｎ Ｓｉｃｈｕａｎ Ｕｎｉｖｅｒｓｉｔｙ，Ｃｈｅｎｇｄｕ Ｓｉｃｈｕａｎ ６１００６５，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａｃｃｏｒｄｉｎｇ ｔｏ ｔｈｅ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｌａｒｇｅ ｓｔｏｒａｇｅ ｔａｎｋ ｗｉｔｈ ａｇｉｔａｔｏｒ，ｔａｋｅ ｔｈｅ ｅｘａｍｐｌｅ ｏｆ ｄｅｓｉｇｎ ｃａｌｃｕｌａｔｉｏｎ ｆｏｒ ｌａｒｇｅ ｂｒｉｎｅ ｒｅａｃｔｉｏｎ ｔａｎｋ，ｄｉｓｃｕｓｓ ｔｈｅ ｔａｎｋ ｗａｌｌ ｔｈｉｃｋｎｅｓｓ ｃａｌｃｕｌａｔｉｏｎ ａｎｄ ｄｅｓｉｇｎ
ｆｏｒ ｔｈｅ ｓｕｐｐｏｒｔ ｂｅａｍ ｕｎｄｅｒ ｔｈｅ ｌｏａｄ ｏｆ ａｇｉｔａｔｏｒ ｕｎｉｔ ｗｅｉｇｈｔ ａｎｄ ｂｅｎｄｉｎｇ ｍｏｍｅｎｔ，ａｎｄ ｐｒｏｖｉｄｅ ａ ｐｒａｃｔｉｃａｌ ｒｅｆｅｒｅｎｃｅ ｆｏｒ ｔｈｅ ｌａｒｇｅ ｓｔｏｒａｇｅ ｔａｎｋ ｗｉｔｈ ａｇｉｔａｔｏｒ ｄｅｓｉｇｎ．

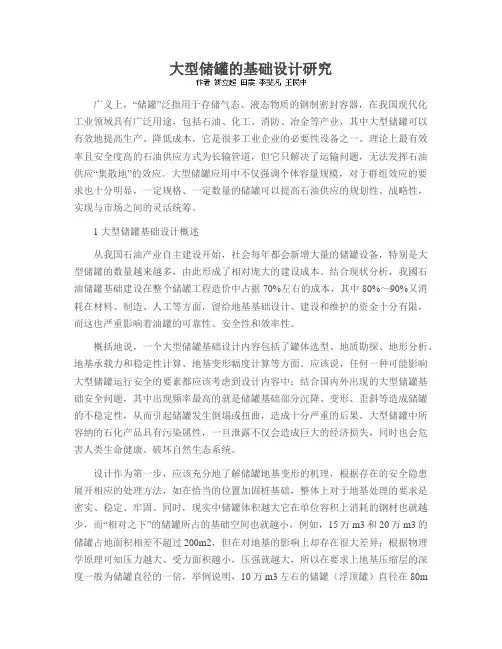

大型储罐的基础设计研究
广义上，“储罐”泛指用于存储气态、液态物质的钢制密封容器，在我国现代化工业领域具有广泛用途，包括石油、化工、消防、冶金等产业，其中大型储罐可以有效地提高生产、降低成本，它是很多工业企业的必要性设备之一。理论上最有效率且安全度高的石油供应方式为长输管道，但它只解决了运输问题，无法发挥石油供应“集散地”的效应。大型储罐应用中不仅强调个体容量规模，对于群组效应的要求也十分明显，一定规格、一定数量的储罐可以提高石油供应的规划性、战略性，实现与市场之间的灵活统筹。
1 大型储罐基础设计概述
从我国石油产业自主建设开始，社会每年都会新增大量的储罐设备，特别是大型储罐的数量越来越多，由此形成了相对庞大的建设成本。结合现状分析，我國石油储罐基础建设在整个储罐工程造价中占据70%左右的成本，其中80%～90%又消耗在材料、制造、人工等方面，留给地基基础设计、建设和维护的资金十分有限，而这也严重影响着油罐的可靠性、安全性和效率性。
概括地说，一个大型储罐基础设计内容包括了罐体选型、地质勘探、地形分析、地基承载力和稳定性计算、地基变形幅度计算等方面。应该说，任何一种可能影响大型储罐运行安全的要素都应该考虑到设计内容中；结合国内外出现的大型储罐基础安全问题，其中出现频率最高的就是储罐基础部分沉降、变形、歪斜等造成储罐的不稳定性，从而引起储罐发生倒塌或扭曲，造成十分严重的后果。大型储罐中所容纳的石化产品具有污染属性，一旦泄露不仅会造成巨大的经济损失，同时也会危害人类生命健康、破坏自然生态系统。
设计作为第一步，应该充分地了解储罐地基变形的机理，根据存在的安全隐患展开相应的处理方法，如在恰当的位置加固桩基础，整体上对于地基处理的要求是密实、稳定、牢固。同时，现实中储罐体积越大它在单位容积上消耗的钢材也就越少，而“相对之下”的储罐所占的基础空间也就越小，例如，15万m3和20万m3的储罐占地面积相差不超过200m2，但在对地基的影响上却存在很大差异；根据物理学原理可知压力越大、受力面积越小，压强就越大，所以在要求上地基压缩层的深度一般为储罐直径的一倍，举例说明，10万m3左右的储罐（浮顶罐）直径在80m左右，那么在地基压缩层上也应该保持在80m左右，当然可以根据地质优势稍微缩小，但承载力的要求并没有变化。因此地基沉降是大型储罐基础设计中必须考虑的问题，也是重点防治的问题。
