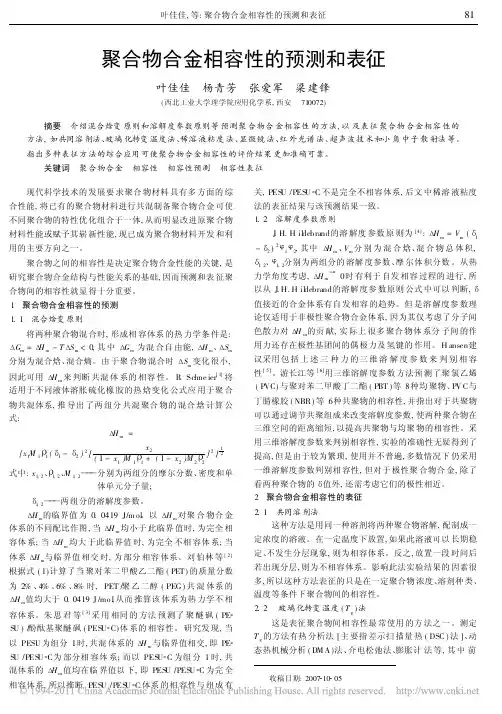

[ 8]
[ ∀ ] m 判 据 为: 定 义
id
[∀]m =
- [ ∀ ] m , 推算出 [ ∀ ] m = [ ∀1 ] w 1 + [ ∀ 2 ]w 2, 其中
[ ∀ ] m ex p、 [ ∀ ] m id、[ ∀ 1, 2 ] 分别为实验所测溶液、 理想混 合溶液 和聚合物组分溶液的特性粘 数 , w 1, 2为 两聚合 物组分 的质量 分数 , 将 [ ∀ ] m id 与 [ ∀ ] m ex p进 行比 较 , 若 [ ∀ ] m % 0 时 , 聚合 物分子 间 的 相 互 作 用 表 现 为 吸 引 , 两 种 聚 合 物 相 容 ; 若 [ ∀ ] m < 0 时 , 聚合物分 子间 的相 互 作用 表现 为排 斥 , 两种 聚合物不相容。朱思君等 [ 3] 采用 DSV 法预测 PESU /PESU C 体系为部分相容体系 , 实验结果与 混合焓变原则预测结果相 同。 2. 4 显微镜法 相差显微镜原理是使光 的直射 振动对 衍射 振动周 相移 动 % /2, 将物体内微小的 周相差 转变为 相的 亮度差 , 因 而使 透明物体的可见度大为改善 [ 19] , 分辨 率可达 1 &m。 只要两 相的折光指数存在微小 差异就可 以观察 到不相 容体系 的分 离形态。电子显微镜法主要指 透射电 镜 ( TEM ) 法和 扫描电 镜 ( SEM ) 法 , TEM 的分辨 率小于 10 nm, 配 以适 当的染 色技 术 , 可成为观察相区尺寸、 形状和相界面最直观的方法。 2. 5 红外光谱 ( I R) 法 相容性很好的合金体 系的 IR 谱图 会偏 离单 组分 IR 谱 图的平均值。因为不同聚合物之间存在较强的相互作用 , 导 致有关基团的 红外 吸收 谱带 发生 移动 或峰 形不 对称 加 宽。 但不能从其偏离程度相应地预测其相容程度 , 所以这种方法 只可以定性研究聚合物间的相容 性。 IR 法可 以发现 聚合物 合金中氢 键 的 存 在 , 进 而表 征 相 容 性 [ 20] 。 Chung T aishung 等 [ 21] 利 用 FT I R 测 定 了 纯 PA 膜 和 聚苯 并 咪 唑 ( PBI ) /PA ( 80 /20) 膜中羰 基的 伸缩 振 动 , 发现 共 混膜 的波 峰 从 1 471 c m - 1移至 1 730 cm - 1, 这种迁移表明在共混膜中存在 着分子 间氢键的相互作 用 , 同 时共 混体 系的 热分 析和 力学 分 析表 明 , 此体系为相容体系。 使用 I R 法还可以表 征互穿 网络、 反应 增容 等聚合 物共 混技术中新基团或价键的生成 , 进 而表征聚合物合金的相容 性。 Chen Y ing zi等 [ 22] 用超声波处理 PP / ( 乙烯 /丙烯 /二 烯 ) 共聚物 ( EPDM ) , FT IR 分析表明 , 721 c m - 1 处为 [ CH 2 ] n ( n% 4) 的吸收峰 , 从而表征了 EPD M 原位接 枝到 PP 分子 链上所 起的增容剂作用 , 使 相容性 增加 ; DSC 分 析也表 明 EPDM 与 基体 PP 的相容性增加。 2. 6 其它表征方法 除了以 上 方 法 外 , 超 声 波 技 术 [ 18, 23] 、 小 角中子 散射 ( SAN S) [ 24] 法、X 射 线 衍 射 [ 25- 26] 法、核 磁 共 振 ( NM R ) 法 [ 27- 29] 等也可用于聚合 物合金相容性的表征。超声波技术 是通过测量超声波速度 及聚合物 合金对 超声波 的吸收 系数
