6303工作面供电设计

一、 用电负荷统计

根据工作面现场生产需要进行设备配置，6303工作面主要设备的总装机容量约为∑Pe=4500KW。

用电负荷统计表

序号

设备名称 设备型号规格及数量 技术数据

电机型号 台数 Pe(kW) Ue(v) Ie(A)

1 采煤机 MG250/630-QWD 1 630 1140 400

2 前部运输机 SGZ764/400 1 200*2 1140 134/67

3 后部运输机 SGZ764/400 1 200*2 1140 134/67

4 转载机 SGZ764/160 1 160 1140 107

5 破碎机 PLM1000 1 110 1140 73.7

6 乳化泵 DRB200/31.5 2 200 1140 134

7 北翼皮带机 SSJ1000 2 220 660 240

8 第一皮顺皮带机 SSJ1000 2 220 1140 147

9 第二皮顺联络巷皮带机 SSJ1000 2 160 1140 107

10 第二皮顺皮带机 SSJ1000 2 220 1140 147

11 两部小溜子 4 40 1140 28

12 第一顺槽辅助设备 300 660 13 第二顺槽辅助设备 300 660

二、供电方式的确定（供电系统详见附图）

1、北翼皮带机的供电：

6303工作面的高压电源引自-725变电所8#高压柜，由该高压柜馈出一路型号MYJV22-3*95，长度约200m左右的铠装电缆到-700车场移变，从该移变馈出两路型号MYP-3*70+1*25到北翼皮带机头KBZ-400馈电电源侧，从该馈电馈出两路型号MYP-3*70+1*25到一台QJR-400软启动器和一台QJZ-400启动器。该两台启动器供北翼皮带两台220KW电机。

2、第一皮顺皮带机、第二皮顺联络巷皮带机和第二顺槽低压供电:

从-700车场移变高压侧串电源出一路型号MYJV22-3*95，长度约400m左右的铠装电缆到6303第一皮顺联络巷移变硐室处的型号JGP9L-400高压配电装置电源侧。

在6303第一皮顺联络巷移变硐室处安装一台型号JGP9L-400高压配电装置和2台型号KBSGZY-800移变，一台移变供第一皮顺皮带机和第二皮顺联络巷皮带机，另外一台KBSGZY-630移变供第一顺槽低压。

第一皮顺皮带机机头采用两台220KW电机，采用1140V供电，控制开关采用一台型号QJZ-1200组合开关，从皮带机移变低压侧馈出一路型号MYP-3*95+1*50，长度约200米的电缆到皮带机头组合开关电源侧。

第二皮顺联络巷皮带机采用两台160KW电机，采用1140V供电，控制开关采用两台QJZ-400启动器。从皮带机移变低压侧再馈出一路型号MYP-3*70+1*25，长度约600米的低压电缆到第二皮顺联络巷皮带机头，给两台皮带机供电。

3、第二顺槽低压供电：

从第一皮顺联络巷移变硐室处JGP9L-400高压配电装置馈出一路型号MYPTJ-3*70，长度约600米电缆到第一轨顺28度下把钩外，在该处放置一台型号KBSGZY-630移变，供第二顺槽低压。

4、第二皮顺皮带机供电

在第二皮顺皮带机头移变硐室处安装一台型号KBSGZY-630移变，第二皮顺皮带机采用2台220KW电机，采用1140V供电，控制开关采用1台QJZ-1200组合开关，从该移变低压侧馈出一路型号MYP-3*95+1*50，长度约70米电缆到第二皮顺皮带机头，给两台皮带机电机供电。

5、第二轨顺转载机、破碎机、两部小溜子供电

从第二皮顺皮带机头移变硐室的KBSGZY-630移变馈出一路长度约700米，型号 MYP-3*70+1*25的橡套电缆到转载机处KBZ20-400馈电，转载机、破碎机控制采用QJZ-400启动器；从该KBZ20-400馈电串电源出一路MYP-3*50+1*25，长度约60米橡套电缆到第一部小溜子处，小溜子控制采用QJZ-400启动器，从该启动器串电源出一路MYP-3*50+1*25，长度约170米橡套电缆到第二部小溜子处，小溜子控制仍采用QJZ-400启动器。

6、电站供电

在第二皮顺皮带机头移变硐室处放置一台型号JGP9L-400高压配电装置和两台型号KBSGZY-1000移变，高压电源来自28度下把钩外移变高压侧串电源出一路型号MYPTJ-3*70的高压电缆到JGP9L-400高压配电装置。一台移变供前后部运输机、2号乳化泵；另外一台移变供采煤机、破碎机、转载机、1号乳化泵。

7、电站位置和泵站位置

泵站（两泵一箱）放置在第二皮顺离切眼约240米处的第一个剥帮硐室对面的轨道上，往后每隔80米施工一个硐室，电站（包括电站尾部稳车1台、后电缆车1辆、3台组合开关、控制台平板车1辆、前电缆车1辆、电站头部稳车1台），共8辆车，放置在第二个剥帮硐室对面的轨道上。随着工作面回采，电站和泵站逐步往外拉移。

三、变压器的选择

根据负荷情况，将各类负荷分组供电，变电站的需用容量采用需用系数法计算，各类变电站的选择结果及负荷分配见表 序号 变压器型号 负荷名称 负荷技术参数

安装负荷

（KW） 计算负荷（KW） 需用系数 ∑P

(KW)

1 KBSGZY-1000/6 采煤机 630 472.5 0.75 855

转载机 160 120 0.75

破碎机 110 82.5 0.75

乳化泵1 200 180 0.9

2 KBSGZY-1000/6 前部溜子 200*2 260 0.65 700

后部溜子 200*2 260 0.65

乳化泵2 200 180 0.9

3 KBSGZY-630/6

北翼皮带机 220*2 286 0.65 339

北翼皮带顺槽低压辅助设备 100 53 0.53

4 KBSGZY-800/6

第一皮顺皮带机 220*2 286 0.65 494

第二皮顺联络巷皮带机 160*2 208 0.65

5 KBSGZY-630/6 第一顺槽低压辅助设备 300 159 0.53 159

6 KBSGZY-630/6 第二顺槽低压辅助设备 300 159 0.53 159

7 KBSGZY-630/6 第二皮顺皮带机 220*2 286 0.65 592.5

第二轨顺转载机、破碎机 160+110 202.5 0.75

两部小溜子 2*2*40 104 0.65

四、高、低压配电装置与磁力启动器的选择

序号 设备名称 型号 数量(台）

1 隔爆型高压真空配电装置 JGP9L-400/6 2

2 隔爆型高压真空配电装置 BGP46-6 7

3 真空馈电开关 KBZ20-630 7

4 真空组合开关 QJZ-1600/1140 3

5 真空组合开关 QJZ9-1200/1140 2

6 真空馈电开关 KBZ20-400 11

7 启动器 QJZ-400 7

8 软启动器 QJR-400 1

9 皮带综合保护装置 ZJZ-S 4套

10 工作面控制装置 KTC101 1套

五、高、低压电缆的选择。（工作面160米）

根据电缆选型原则及本工作面的电缆配套供应情况选择本工作面设

备用电缆，按长时允许电流选择电缆截面：Iy≥Ig。（所有电缆长度必须现场进行测量，以现场测量为准。）

表 电缆选择结果明细表 电缆名称 型号规格 起点-终点 总长度（m)

高压铠装电缆 MYJV22-3*95 -700车场移变高压侧—6303第一皮顺联络巷JGP9L-400高压配电装置 400

高压橡套电缆 MYPTJ-3*70/6 6303第一皮顺联络巷JGP9L-400高压配电装置——28度下把钩移变高压侧 480

高压橡套电缆 MYPTJ-3*70/6 28度下把钩移变高压侧——第二皮顺溜煤眼外高压配电装置 400

高压橡套电缆 MYPTJ-3*70/6 高压短接 80

煤机电缆 MCP-3*70+1*16+4*1.5 电站-采煤机 520

低压电缆 MYP-3*50+1*25 电站-转载机 320

低压电缆 MYP-3*50+1*25 电站-破碎机 320

低压电缆 MYP-3*50+1*25 电站-前部溜头高速 360

低压电缆 MYP-3*50+1*25 电站-前部溜头低速 360

低压电缆 MYP-3*50+1*25 电站-后部溜头高速 360

低压电缆 MYP-3*50+1*25 电站-后部溜头低速 360

低压电缆 MYP-3*50+1*25 电站-前部溜尾高速 520

低压电缆 MYP-3*50+1*25 电站-后部溜尾低速 520 低压电缆 MYP-3*50+1*25 电站-后部溜尾高速 520

低压电缆 MYP-3*50+1*25 电站-前部溜尾低速 520

低压电缆 MYP-3*50+1*25 1号乳化泵 110

低压电缆 MYP-3*50+1*25 2号乳化泵 110

低压电缆 MYP-3*70+1*25 -700车场移变——北翼皮带机头 200*2=400米

低压电缆 MYP-3*95+1*50 6303第一皮顺联络巷皮带机移变——第一皮顺皮带机头 200

低压电缆 MYP-3*70+1*25 6303第一皮顺联络巷皮带机移变——第二皮顺联络巷皮带机头 600

低压电缆 MYP-3*95+1*50 第二皮顺皮带机移变——第二皮顺皮带机头 70

低压电缆 MYP-3*70+1*25 第二皮顺皮带机移变——第二轨顺转载机处 700

低压电缆 MYP-3*95+1*50 电站1#移变——组合开关电源线 400*2

低压电缆 MYP-3*70+1*25 电站2#移变——组合开关电源线 400*2

6303第一皮顺联络巷移变硐室

6303供电站高压配电装置

序号 设备名称 开关型号 整定

1 高防开关 JGP9L-6

400A 过载倍数 过流延时 短路倍数 零序电流（A） 零序电压（V） 漏电时间（）

0.7 2档 6 2 10 0.1

变压器型号：KBSGZY-800/6（第一皮顺皮带机和第二皮顺联络巷皮带机）

序号 设备名称 开关型号 整定

1 6KV侧 BGP46-6

100A 过载倍数 过流延时 短路倍数 零序电流（A） 零序电压（V） 漏电时间（）

0.6 2档 6 2 10 0.1

合集下载

综采工作面供电设计

综采工作面供电设计

1

目录

一、综采工作面设备选型及配套··4

（一）综采工作面合理参数确定··4

（二）大倾角综采工作面设备选型基本要求··4

（三）液压支架选型··4

（四）采煤机选型··5

（五）工作面刮板运输机选型··7

（六）转载机选型··8

（七）破碎机选型····9（八）胶带输送机选型···9（九）乳化液泵站及喷雾泵站选型··9

（十）综采工作面设备选型结果··11（十一）工作面三机配套图··12

二、供电设计··12

（一）供电系统的确定、供电系统图··12

（二）工作面设备布置图··14

（三）负荷统计··14

（四）变压器容量计算··14

（五）高压配电装置选择及校验··15

（六）供电电缆选择··16

（七）短路电流及控制器整定计算··26

（八）工作面照明、信号系统··31

三、通风设计··32

（一）工作面风量计算··32

2 （二）通风系统··34

（三）安全监测系统··34

（四）瓦斯管理制度··35

（五）综合防尘··36

（六）工作面防灭火措施··39

（七）避灾路线··39

（八）通风系统图··40

四、压风系统··40

五、运输系统··40

（一）运煤系统··40

（二）主要运输设备··41

六、设备安装··41

（一）安装使用的相关设备及工具··41

（二）设备安装运输系统··41

（三）液压支架安装前的准备工作··41

（四）设备安装顺序··42

（五）设备安装方法··42

（六）液压支架装车··43

（七）安全技术措施··43

七、设备的撤除··49

（一）撤除使用的相关设备及工具··49

（二）设备撤除运输系统··49

（三）设备回撤前的准备工作··49

（四）设备回撤顺序··50

（五）设备拆除方法··50

（六）设备回撤的安全技术措施··51

八、采煤设计··58

（一）工作面概况及地质情况··58

3 （二）井巷工程设计··60

（三）采煤工艺及方法··61

1101工作面供电设计

1101工作面供电设计

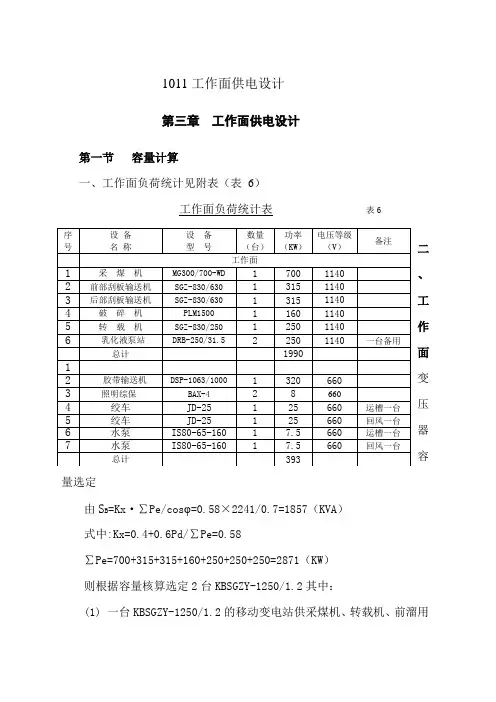

1011工作面供电设计

第三章 工作面供电设计

第一节 容量计算

一、工作面负荷统计见附表（表 6）

工作面负荷统计表 表6

二、工作面变压器容量选定

由SB=Kx·∑Pe/cosφ=0.58×2241/0.7=1857（KVA）

式中:Kx=0.4+0.6Pd/∑Pe=0.58

∑Pe=700+315+315+160+250+250+250=2871（KW）

则根据容量核算选定2台KBSGZY-1250/1.2其中：

(1) 一台KBSGZY-1250/1.2的移动变电站供采煤机、转载机、前溜用序号 设 备

名 称 设 备

型 号 数量

（台） 功率

（KW） 电压等级

（V） 备注

工作面

1 采 煤 机 MG300/700-WD 1 700 1140

2 前部刮板输送机 SGZ-830/630 1 315 1140

3 后部刮板输送机 SGZ-830/630 1 315 1140

4 破 碎 机 PLM1500 1 160 1140

5 转 载 机 SGZ-830/250 1 250 1140

6 乳化液泵站 DRB-250/31.5 2 250 1140 一台备用

总计 1990

1

2 胶带输送机 DSP-1063/1000 1 320 660

3 照明综保 BAX-4 2 8 660

4 绞车 JD-25 1 25 660 运槽一台

5 绞车 JD-25 1 25 660 回风一台

6 水泵 IS80-65-160 1 7.5 660 运槽一台

7 水泵 IS80-65-160 1 7.5 660 回风一台

总计 393 电。

(2) 一台KBSGZY-1250/1.2的移动变电站给后溜、破碎机及乳化液泵供电，2台移动变电站容量2500KVA>1857KW符合要求。

综掘工作面供电设计

综掘工作面供电设计

综掘工作面供电设计

综掘工作面供电设计是煤矿生产中的重要组成部分，它关系到整个生产系统的正常运行和安全生产。在这篇文章中，我将讨论综掘工作面供电设计的重要性、设计原则、关键技术和应用发展，并将重点介绍当前供电设计中的关键技术和趋势。

一、综掘工作面供电设计的重要性

煤矿综掘工作面是煤炭开采的主要区域，而综掘工作面的供电设计直接关系到综掘设备的运行、矿工的安全以及煤矿生产的效率。在综掘工作面供电设计中，需要考虑矿井内部的电力输送、安全设备的供电、照明、通风、水力支架和综掘设备等的电力供应，以保证矿井的正常生产与安全运营。

二、综掘工作面供电设计的原则

1.安全原则：综掘工作面供电设计首先需符合安全生产的要求，确保设备运行稳定、可靠。

2.高效原则：供电设备的选型和设计应该高效节能，提高供电系统的供电可靠性和稳定性。

3.灵活原则：供电设计应具备一定的灵活性，以应对煤矿生产中设备的调整和更替，满足不同生产工况的需求。

4.综合配套原则：供电设计需要与综掘设备、通风设备、水力支架等其他设备的配套设计保持一致。

三、综掘工作面供电设计的关键技术

1. 高压输电技术：煤矿通常采用高压输电技术将电力从输电站输送到综掘工作面，提高输电效率。

2. 供电系统的智能化：引入智能化技术，实现对供电系统的实时监测和控制，提高供电系统的可靠性和安全性。

3. 供电设备的选型：选用高效节能的供电设备，如变频调速技术应用于综掘设备的供电，减少能耗，提高设备的运行效率。

4. 应急供电备用方案设计：制定应急电源备用方案，确保在突发情况下综掘工作面仍能维持供电，保障生产安全。

四、综掘工作面供电设计的应用发展 目前，我国煤矿综掘工作面供电设计应用发展迅速，随着新能源技术的发展，风力、光伏等清洁能源逐渐应用于综掘工作面的供电系统中，减少对传统能源的依赖，提高煤矿生产的可持续性。智能化技术的不断应用也将为供电系统的设计和运维带来更多的可能性，例如智能配电装置、智能电网等的应用将提高供电系统的安全性和可靠性，减少人为因素对供电系统的影响。

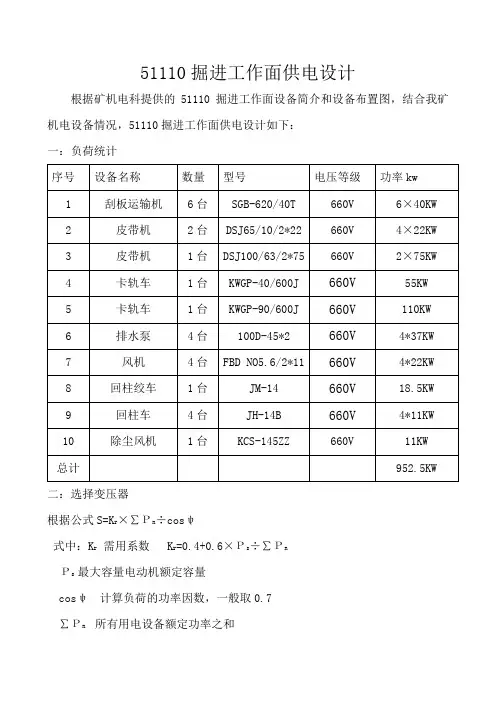

51110掘进工作面供电设计
