溶剂型高聚物改性沥青防水涂料

主要新型防水材料新型建筑防水材料主要有合成高分子防水卷材、高聚物改性沥青防水卷材以及防水涂料、防水密封材料、堵漏材料、刚性防水材料等。

1、高聚物改性沥青防水卷材高聚物改性沥青防水卷材系以高聚物改性的沥青为涂盖材料，以玻纤毡、黄麻布、聚酯毡为胎体所制成的卷材，它克服了普通沥青油毡的不足，具有高温不流淌、低温不脆裂、拉伸强度高、延伸率较大等优异性能，是我国今后大力发展和推广的防水卷材之一。

2、合成高分子防水卷材合成高分子防水卷材，系以合成橡胶、合成树脂或两者的共混体为基料，加入适当化学助剂和填充料等经过塑炼混炼、压延或挤出成型、硫化、定型等工序加工而成。

该卷材具有抗拉强度高，断裂伸长率大，抗撕裂强度高，耐热、耐低温性能好以及耐腐蚀、耐老化、可冷施工等优良特性，是高档次防水卷材，也是我国今后要大力发展的新型防水材料。

s3、高聚物改性沥青防水涂料高聚物该性沥青防水材料通常是用再生橡胶、合成橡胶、SBS或树脂对沥青进行改性而制成的溶剂型或水乳型涂涂膜防水材料。

通过对沥青改性的防水涂料，具有高温不流淌、低温不脆裂、耐老化、增加延伸率和粘结力等性能，能够显著提高防水材料的物理性能，扩大应用范围。

4、刚性防水材料主要是水泥防水砂浆及混凝土、金属板材等。

刚性防水本身具有很好的水密性，但其接缝处仍需采用柔性防水材料来密封。

混凝土性脆、易产生裂缝而漏水。

金属板材易锈蚀而失效，而且造价较贵，所以在使用上收到一定的限制。

5、堵漏材料这是针对建筑物和构筑物由于种种原因形成裂缝或孔洞而产生的渗漏进行修补或抢修用的材料。

堵漏止水材料应不溶于水，且具有较好的耐水解性和水密性。

自身强度和粘接强度较高，能在潮湿面上或水中快速固化、粘接，最好具有较大的高弹性和水胀性。

6、防水密封材料又称嵌缝材料。

主要用于建筑物和构筑物中各种接缝或裂缝的嵌填以保持水密性。

防水密封材料应具有较大的塑性和粘结性，或具有较大的高弹性，以适应接缝或裂缝拉压等位移变形，保持水密性。

屋面工程防水、保温材料检验项目和主要物理性能要求防水材料检验项目和主要物理性能要求1 防水卷材1.1高聚物改性沥青防水卷材1 检验项目：可溶物含量、拉力、延伸率、耐热度、低温柔性、不透水性。

2高聚物改性沥青防水卷材主要物理性能应符合表1.1的要求。

1 检验项目：断裂拉伸强度、扯断伸长率、低温弯折性、不透水性。

2 合成高分子防水卷材主要物理性能应符合表1.2要求。

1 检验项目：拉力、断裂延伸率、耐热度、低温柔性、不透水性。

2 自粘橡胶沥青防水卷材主要物理性能应符合表1.3要求。

1.4自粘聚合物改性沥青聚酯胎防水卷材1 检验项目：可溶物含量、拉力、最大拉力时延伸率、耐热度、低温柔性、不透水性。

2 自粘聚合物改性沥青聚酯胎防水卷材主要物理性能应符合表1.4要求。

2 防水涂料和胎体增强材料2.1高聚物改性沥青防水涂料1 检验项目：固体含量、耐热度、低温柔性、不透水性、断裂伸长率和抗裂性。

2高聚物改性沥青防水涂料主要物理性能应符合表2.1要求。

表.2.1 高聚物改性沥青防水涂料的主要物理性能2.2合成高分子防水涂料1 检验项目：固体含量、拉伸强度、断裂延伸率、低温柔性、不透水性。

2合成高分子防水涂料的主要物理性能应符合表2.2的要求。

表2.2 合成高分子防水涂料的主要物理性能2.3胎体增强材料1 检验项目：拉力、延伸率。

2 胎体增强材料的主要物理性能应符合表2.2要求。

表2.3 胎体增强材料的主要物理性能3 密封材料3.1改性沥青密封材料1 检验项目：耐热度、低温柔性、拉伸粘结性和施工度2 改性沥青密封材料的主要物理性能应符合表3.1要求。

表3.1 改性沥青密封材料的主要物理性能3.2合成高分子密封材料1 检验项目：下垂度、挤出性、定伸粘结性。

2 合成高分子密封材料的主要物理性能应符合表3.1要求。

表3.1 合成高分子密封材料的主要物理性能4 胶粘剂和胶粘带4.1沥青基防水卷材用基层处理剂1 检验项目：表干时间、固体含量、耐热度、低温柔性。

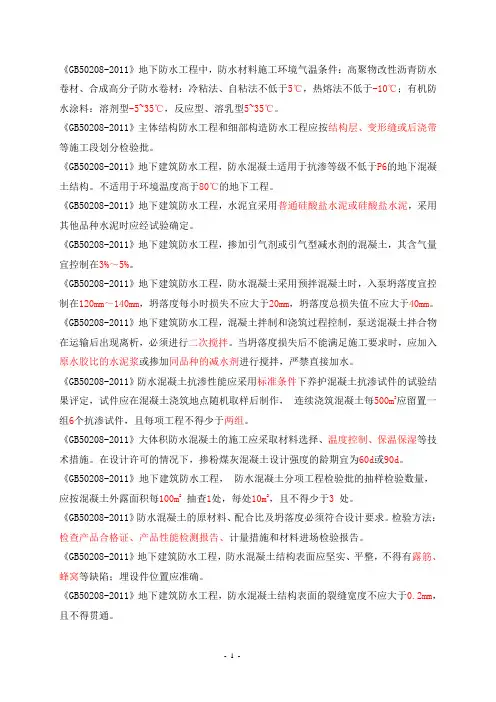

《GB50208-2011》地下防水工程中，防水材料施工环境气温条件：高聚物改性沥青防水卷材、合成高分子防水卷材：冷粘法、自粘法不低于5℃，热熔法不低于-10℃；有机防水涂料：溶剂型-5~35℃，反应型、溶乳型5~35℃。

《GB50208-2011》主体结构防水工程和细部构造防水工程应按结构层、变形缝或后浇带等施工段划分检验批。

《GB50208-2011》地下建筑防水工程，防水混凝土适用于抗渗等级不低于P6的地下混凝土结构。

不适用于环境温度高于80℃的地下工程。

《GB50208-2011》地下建筑防水工程，水泥宜采用普通硅酸盐水泥或硅酸盐水泥，采用其他品种水泥时应经试验确定。

《GB50208-2011》地下建筑防水工程，掺加引气剂或引气型减水剂的混凝土，其含气量宜控制在3%～5%。

《GB50208-2011》地下建筑防水工程，防水混凝土采用预拌混凝土时，入泵坍落度宜控制在120mm～140mm，坍落度每小时损失不应大于20mm，坍落度总损失值不应大于40mm。

《GB50208-2011》地下建筑防水工程，混凝土拌制和浇筑过程控制，泵送混凝土拌合物在运输后出现离析，必须进行二次搅拌。

当坍落度损失后不能满足施工要求时，应加入原水胶比的水泥浆或掺加同品种的减水剂进行搅拌，严禁直接加水。

《GB50208-2011》防水混凝土抗渗性能应采用标准条件下养护混凝土抗渗试件的试验结果评定，试件应在混凝土浇筑地点随机取样后制作，连续浇筑混凝土每500m3应留置一组6个抗渗试件，且每项工程不得少于两组。

《GB50208-2011》大体积防水混凝土的施工应采取材料选择、温度控制、保温保湿等技术措施。

在设计许可的情况下，掺粉煤灰混凝土设计强度的龄期宜为60d或90d。

《GB50208-2011》地下建筑防水工程，防水混凝土分项工程检验批的抽样检验数量，应按混凝土外露面积每100m2抽查1处，每处10m2，且不得少于3 处。

第1篇一、保温工程冬季施工温度要求1. 最低施工环境气温根据保温材料性能，施工环境气温应符合以下要求：（1）粘结保温板：有机胶粘剂不低于-10℃，无机胶粘剂不低于5℃。

（2）现喷硬泡聚氨酯：15～30℃。

（3）高聚物改性沥青防水卷材：热熔性不低于-10℃。

（4）合成高分子防水卷材：冷粘法不低于5℃，焊接法不低于-10℃。

（5）高聚物改性沥青防水涂料：溶剂型不低于5℃，热熔型不低于-10℃。

（6）合成高分子防水涂料：溶剂型不低于-5℃。

（7）防水混凝土、防水砂浆：符合本规程混凝土、砂浆相关规定。

（8）改性石油沥青密封材料：不低于0℃。

（9）合成高分子密封材料：溶剂型不低于0℃。

2. 最高施工环境气温为确保施工质量和安全，最高施工环境气温应控制在以下范围内：（1）粘结保温板：有机胶粘剂不高于25℃，无机胶粘剂不高于30℃。

（2）现喷硬泡聚氨酯：不高于35℃。

（3）高聚物改性沥青防水卷材、防水涂料：不高于40℃。

（4）合成高分子防水卷材、涂料：不高于45℃。

（5）防水混凝土、防水砂浆：不高于60℃。

二、保温工程冬季施工注意事项1. 选择晴朗天气施工，避免在雨、雪天和五级风及其以上或基层潮湿、结冰、霜冻条件下进行施工。

2. 根据施工材料性能，合理调整施工时间，确保施工环境温度满足要求。

3. 加强施工人员培训，提高冬季施工技能，确保施工质量。

4. 合理安排施工进度，确保施工任务按时完成。

5. 加强施工现场管理，做好防寒保暖、防滑等措施，确保施工安全。

6. 对已完成的保温工程进行保温效果检查，确保保温效果达到预期。

总之，保温工程冬季施工温度控制是保证工程质量、安全及施工效率的重要环节。

施工人员应严格按照温度要求进行施工，确保工程顺利进行。

第2篇随着我国北方地区冬季气温的降低，保温工程在冬季施工中面临着诸多挑战。

为了确保保温工程的质量和效果，冬季施工温度的把控至关重要。

本文将从保温工程冬季施工温度的重要性、影响因素以及应对措施等方面进行探讨。
