一、填空1）生产机械按阻力性质可以分为恒转矩，直线，恒功率，风机等四种机械特性。
2）设电动机的转速n为正方向，则电动机转矩T M与n 同向时符号为正，而负载转矩T L与n 同向时符号为负。
3）直流电动机的理想空载转速是由供电电压决定的，负载发生变化时理想空载转速不变。
4）某交流异步两极电动机，额定电压是220/380伏50赫兹，运行时的转差率S是0.05，则电动机的运行转速是2850转/分；若改变电源频率为40赫兹时，转差率不变。
同步转速是2400转/分电动机运行转速是2280转/分。
5）降低交流异步电动机的供电电压时，同步转速不变，最大转矩减小，启动转矩减小。
6）交流异步电动机的调速方法有变频，变磁极对数，和串电阻调速。
7）交流异步电动机的同步转速是1500转/分，当电动机转速在1800转/分时，电动机处于反馈制动运行状态；电动机输出转矩为负；电动机将动能转化为电能。
8）单相异步电动机的启动方法有电容分相式启动和罩极式启动。
9）对于一个变动负载拖动系统，选择电动机容量的依据是发热等效，同时还要考虑启动和过载。
10)生产机械中常用的自动控制方法有：按行程控制；按速度控制；按时间控制；按电流控制；二、选择1、晶闸管导通的条件是： A 。
A、阳极比阴极电压高、控制极比阴极电压高B、阳极比阴极电压低、控制极比阴极电压高C、阳极比阴极电压高、控制极比阴极电压低D、阳极比阴极电压低、控制极比阴极电压低2、单相半波可控整流电路在纯电阻负载下，导通角θC 。
A、大于控制角αB、小于控制角αC、与控制角α之和等于πD、与控制角α之和等于2π３、直流电动机的供电电压降低时 B 。
Ａ、输出功率加大Ｂ、输出功率减小Ｃ、输出转矩增大Ｄ、转动惯量减小４、交流电动机的供电电路串入电阻时 A 。
Ａ、理想空载转速不变Ｂ、输出功率增大Ｃ、输出转矩增大Ｄ、最大转矩不变５、交流同步电动机可以 A 。
Ａ、异步启动Ｂ、星-角接启动Ｃ、降压启动Ｄ、串电阻启动三、回答下列问题1、可编程控制器内部等效继电器分哪几种，能否相互替代？输入、输出、时间、计数、辅助和特殊继电器，不能相互替代。

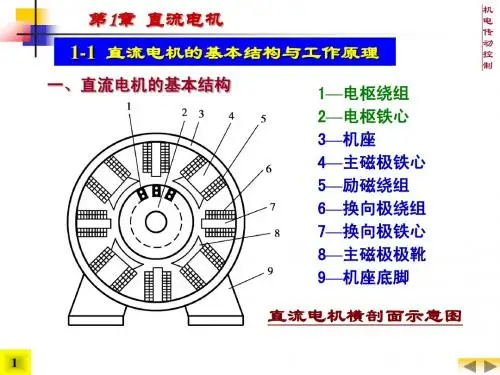

常用的调速方法有：改变励磁电流调速；改变端电压调速；改变电枢回路电阻调速。
1.直流电机的制动方式有三种在：能耗制动；反接制动；回馈制动。
这三种方法都不改变磁场的大小及方向而仅改变电枢电流的方向，从而得到制动转矩。
2.把磁场分成主磁通和漏磁通两部分.主磁通沿铁心闭合,起能量传递的媒介作用,所经磁路是非线性的;漏磁通主要沿非铁磁物质闭合、仅起电抗压降的作用，所经磁路是线性的。
3.异步电机的重要物理量：转差率11n nn s -=，当S,n1已知时，可算出n:1)1(n s n -=当转子不转（启动瞬间），0=n，则1=s ；当转速接近同步转速时，1n n ≈，则0≈s 。
正常运行时，s 仅在0.01~0.06之间。
转差率是异步电机的一个重要物理量，它反映了转子转速的快慢或负载的大小。
根据转差率的大小和正负，可判定异步电机的三种运行状态：电动机状态；电磁制动状态；发电机状态。
对于三相异步电机机械功率。
：310cos 3-⨯=N N N N N I U P ηϕ▲功率平衡方程式输入功率emFe Cu P p p I U m P ++==111111cos ϕ 电磁功率mec Cu p p S r I m I E m P +===2'2'21'2'2112cos ϕ定子铜耗12111r I m p Cu = 铁耗m m Fer I m p 21= 转子铜耗em Cu SP r I m p ==''22212 机械功率2'22211)1(1'Cu em MEC p S S P S r S S I m P -=-=-= 输出功率admec MEC p p P P --=2 N P 是感应电机的额定功率，是指电动机在额定情况下运行时由轴端输出的机械功率。
只有在额定情况下，N P P =2。
4.电磁转矩方程式 电磁转矩与电磁功率、机械功率的关系Ω=Ω=MEC em em P P T 1 电磁转矩平衡方程式02T T T em +=。
第一章变压器1.变压器基本工作原理，基本结构、主要额定值变压器是利用电磁感应原理将一种电压等级的交流电能变换为另一种同频率且不同电压等级的交流电能的静止电气设备，它在电力系统，变电所以及工厂供配电中得到了广泛的应用，以满足电能的传输，分配和使用。
变压器的原理是基于电磁感应定律，因此磁场是变压器的工作媒介变压器基本结构组成：猜测可能出填空题或选择题三相变压器按照磁路可分为三相组式变压器和三相芯式变压器两类变压器的型号和额定值~考法：例如解释S9-1250/10的各项数值的含义2.变压器空载和负载运行时的电磁状况；空载电流的组成、作用、性质。
变压器一次侧接到额定频率和额定电压的交流电源上，其二次侧开路，这种运行状态称为变压器的空载运行。
变压器空载运行原理图、变压器一次绕组接交流电源，二次绕组接负载的运行方式， 称为变压器的负载运行方式。
变压器负载运行原理图实际运行的电力变压器的磁路总是工作在饱和状态下。
通过磁化曲线推得的电流波形可以发现： 空载电流（即励磁电流）呈尖顶波，除了基波外， 还有较强的三次谐波和其他高次谐波。
；产生主磁通所需要的电流称为励磁电流，用m i 表示； 同理产生主磁通的磁动势称为励磁磁动势，用 m F 表示。
变压器铁芯上仅有一次绕组空载电流0i 所形成的磁动势0F ，即空载电流0i 建立主磁通，所以空载电流0i 就是励磁电流m i ，即m 0i i = 同理，空载磁动势0F 就是励磁磁动势，即m 0F F =或m 101i N i N = 因为空载时，变压器一次绕组实际上是一个铁芯线圈， 空载电流的大小主要决定于铁芯线圈的电抗和铁芯损耗。
铁芯线圈的电抗正比于线圈匝数的平方和磁路的磁导。
2121N N E E =因此，空载电流的大小与铁芯的磁化性能，饱和程度有密切的关系。
3. }4. 变压器变比的定义；磁动式平衡关系的物理含义，用此平衡关系分析变压器的能量传递；变压器折算概念和变压器折算方法，变压器基本方程组、等效电路和相量图 在变压器中，一次绕组的感应电动势1E 与二次绕组的感应电动势2E 之比称为变比，用k 表示，即k =变压器负载运行时，作用于变压器磁路上111N I F •=和222N I F •=两个磁动势。
