电路的暂态分析(总18页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--第8章电路的暂态分析含有动态元件L和C的线性电路，当电路发生换路时，由于动态元件上的能量不能发生跃变，电路从原来的一种相对稳态过渡到另一种相对稳态需要一定的时间，在这段时间内电路中所发生的物理过程称为暂态，揭示暂态过程中响应的规律称为暂态分析。

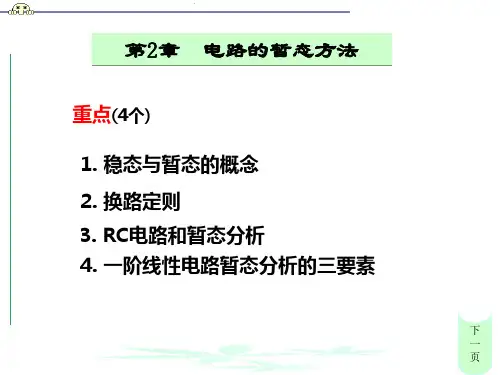

本章的学习重点：暂态、稳态、换路等基本概念；换路定律及其一阶电路响应初始值的求解；零输入响应、零状态响应及全响应的分析过程；一阶电路的三要素法；阶跃响应。

换路定律1、学习指导（1）基本概念从一种稳定状态过渡到另一种稳定状态需要一定的时间，在这一定的时间内所发生的物理过程称为暂态；在含有动态元件的电路中，当电路参数发生变化或开关动作等能引起的电路响应发生变化的现象称为换路；代表物体所处状态的可变化量称为状态变量，如i L和u C就是状态变量，状态变量的大小显示了储能元件上能量储存的状态。

（2）基本定律换路定律是暂态分析中的一条重要基本规律，其内容为：在电路发生换路后的一瞬间，电感元件上通过的电流i L和电容元件的极间电压u C，都应保持换路前一瞬间的原有值不变。

此规律揭示了能量不能跃变的事实。

（3）换路定律及其响应初始值的求解一阶电路响应初始值的求解步骤一般如下。

①根据换路前一瞬间的电路及换路定律求出动态元件上响应的初始值。

②根据动态元件初始值的情况画出t=0＋时刻的等效电路图：当i L(0＋)=0时，电感元件在图中相当于开路；若i L(0＋)≠0时，电感元件在图中相当于数值等于i L(0＋)的恒流源；当u C(0＋)=0时，电容元件在图中相当于短路；若u C(0＋)≠0，则电容元件在图中相当于数值等于105106u C (0＋)的恒压源。

根据t = 0＋时的等效电路图，求出各待求响应的初始值。

2、学习检验结果解析（1）何谓暂态何谓稳态您能说出多少实际生活中存在的过渡过程现象解析：在含有动态元件电容的电路中，电容未充电，原始储能为零时是一种稳态，电容充电完毕，储能等于某一数值时也是一种稳态。

第2章 电路的暂态分析本章主要分析RC 和RL 一阶线性电路的过渡过程，重点是分析电子技术中广泛应用的RC 一阶电路在阶跃电压作用下的过渡过程。

了解一阶电路在过渡过程中电压和电流随时间变化的规律，并能确定电路的时间常数、初时值和稳态值三个要素，会用三要素法计算RC 、RL 一阶电路。

2.1 概述2.1.1过渡过程的概念自然界一切事物的运动，在特定条件下处于一种稳定状态，一旦条件改变，就要过渡到另一种新的稳定状态。

在电阻和电容或电阻和电感构成的电路中，当电源电压或电流恒定或作周期性变化时，电路中的电压和电流也都是恒定的或按周期性变化。

电路的这种状态称为稳定状态，简称稳态。

然而这种具有储能元件（L 或C ）的电路在电路接通、断开，或电路的参数、结构、电源等发生改变时，电路不能从原来的稳态立即达到新的稳态，需要经过一定的时间才能达到。

这种电路从一个稳态经过一定时间过渡到另一新的稳态的物理过程称为电路的过渡过程。

和稳态相对应，电路的过渡状态称为暂态。

而研究电路的过渡过程中电压或电流随时间的变化规律，即在0≤ t <∞的时间领域内的v （t ）、i （t ）称之为暂态分析。

2.1.2过渡过程的产生电路中的过渡过程是由于电路的接通、断开、短路、电源或电路中的参数突然改变等原因引起的。

我们把电路状态的这些改变统称为换路。

然而，并不是所有的电路在换路时都产生过渡过程，换路只是产生过渡过程的外在原因，其内因是电路中具有储能元件电容或电感。

我们知道储能元件所储存的能量是不能突变的。

因为能量的突变意味着无穷大功率的存在，即p =dw/dt =∞，这在实际中是不可能的。

由于换路时电容和电感分别所储存的能量 221C Cv 和221L Li 不能突变，则电容电压Cv 和电感电流i L 只能连续变化，而不能突变。

由此可见，含有储能元件在换路时产生过渡过程的根本原因是能量不能突变。

需要指出的是，由于电阻不是储能元件，因而纯电阻电路不存在过渡过程。

第⼆章电路的暂态分析-太原理⼯⼤学第⼆章电路的暂态分析⼀、基本要求1. 理解暂态过程的原因及换路定则；2. 了解经典法分析⼀阶电路的暂态过程；3. 能确定时间常数、初始值和稳态值三个要素，并了解其意义；4. 熟练应⽤三要素法求⼀阶电路的公式；5. 了解微分电路和积分电路。

⼆、阅读指导⼀般的讲，电路从⼀个稳态经过⼀定的时间到另⼀个稳态的物理过程称为过渡过程，和稳态相对应，电路的过渡过程称为暂态过程。

由于电路的（开、闭、变动）换路，只要引起储能元件（C 、L ）上能量的变动，就会引起暂态过程。

本章主要分析RC 和RL ⼀阶线性电路的暂态过程。

只限于直流暂态电路。

重点是RC 电路，RL 电路分析⽅法是⼀样的，可类推或⾃学。

1．⼏个概念换路：换路是指电路的开、断或变动。

⼀般设t =0时换路。

旧稳态：换路前电路的稳定状态。

t =0-时，是指换路前（旧稳态）的最后瞬间。

新稳态：换路后电路的稳定状态。

t =0+时，是指换路后（过渡过程）的最初瞬间。

2．换路定则由于暂态过程中储能元件的能量不能突变，故有：)0()0()0()0(+-+-==L L C C i i u u — 称换路定则。

换路定则表⽰换路瞬间，电容上的电压和电感上的电流不能突变，称不可突变量；⽽其它各量则不受能量的约束是可突变量。

如电容上的电流等。

换路定则只适⽤于换路瞬间，利⽤它可以确定暂态过程中电容电压、电感电流的初始值。

3．初始值的确定初始值是指+=0t 时各电压、电流的值。

求初始值步骤如下：1) 在-=0t 的电路中，求出)0(-C u 或)0(-L i 不可突变量；由换路定律得出初始值，)0()0()0()0(-+-+==L L C C i i u u2) 在+=0t 的电路中，求其它可突变量的初始值。

注意：在+=0t 电路中，把初始值)0(+C u 或)0(+L i 当电源处理。

换路前，如果储能元件没有储能，)0(+C u =0，)0(+L i =0，则在+=0t 的电路中，将电容元件短路，电感元件开路。
