Fast relative movement V ≈ 670 m/min
(A4VG125, 2200 min-1) sensitive to contamination
6
斜盘式和斜轴式的结构和基本原理
斜盘式
柱塞式结构(水枪),密封 好,高压,变量.
滑靴结构：很好
❖静压支撑 ❖支撑很大的静压力 ❖F和v（>600m/min)都
很大，干摩擦和污染绝 对不允许! ❖柱塞中心孔很小!,防止 污染和阻塞!
2020年12月7日星期一
7
Closed Circuit Hydrostatic Drive with Flow Coupling
2020年12月7日星期一
28
EZ
2020年12月7日星期一
29
EP
2020年12月7日星期一
30
DA
2020年12月7日星期一
31
A VG … /EPD
4
71 18 0
的 结 构
2020年12月7日星期一
32
不同形式的溢流阀：
2020年12月7日星期一
33
闭式回路液压泵的有关技术参 数：
A4VG ：排量；28，40，56，71，90，105，125，145，180，
2020年12月7日星期一
17
斜盘式和斜轴式的结构和基本原理
主轴简支梁结构：主轴刚度大、挠度小、 前后主轴承+斜盘的两个轴承共同传递转矩和轴向力、径向力。 倾覆力矩：斜盘的反作用力、离心力、冲击力 斜盘最大倾角为200；100%通轴（带补油泵+其它主泵 ）。

液压技术培训
技术的发展来自于实际问题的解决， 重视应用技术 技术的发展来自于实际问题的解决， 对传统工业经验重于技术 -冶金AGC HMO 冶金AGC 冶金 -风力发电 风力发电 -卷扬控制 卷扬控制
Hydraulics All rights reserved by Bosch Rexroth AG, even and especially in cases of proprietary rights applications. We also retain sole power of disposal, including all rights relating to copying, transmission and dissemination.
液压技术培训
第6种液压系统 种液压系统 开式泵控系统 - 电子泵技术
液压系统
开式节流 开式负荷传感 二次调节 闭式系统 半开半闭
Hydraulics All rights reserved by Bosch Rexroth AG, even and especially in cases of proprietary rights applications. We also retain sole power of disposal, including all rights relating to copying, transmission and dissemination.
电子-液压技术培训
博世力士乐中国
王长江
2008年4月14-15 于大连 年 月
博世力士乐为有 大连重工起重集团 这样的合作伙伴而自豪
液压技术培训
主要培训内容如下： 1、液压专业发展的新理念、新知识、新技术； 、液压专业发展的新理念、新知识、新技术； 2、A4VSO250EO2/30R-PPB13N00SO2等柱塞泵在冶金领域的具体应用和试验调 、 等柱塞泵在冶金领域的具体应用和试验调 试方法 3、 3、常规液压元件的使用细节及注意事项 4、比例伺服元件的选型原则及系统应用方法 、 5、博士力士乐近年来的创新技术和液压比例技术在风电领域的应用 、 6、对于大连华锐股份有限公司液压装备厂的未来发展方向的指导和建议 、 培训课时为16学时左右

Interaction of consumers: 用户间的影响: -low pressure consumer lowers high pressure consumer -低负载用户会降低高负载用户的速度
2020年12月7日星期一
16
Control Concepts Throttle Control, Serial Circuit；节流系统/串联
DB-损失=0 节流损失
低负载用户 的节流损失
2020年12月7日星期一
24
Control Concepts：负荷敏感，闭芯系统
泵的排量为 系统所需
饱和状态
不饱和状态
2020年12月7日星期一
控制起点/控制范围：
Start of control / control range: - load independent 与负载无关
元件
方向控制 （流量控 制）元件
信号元件
动力源
阀控系统控制阀简介
2020年12月7日星期一
11
开式系统的控制形式： ➢ 节流控制系统、 ➢ 负荷敏感系统、 ➢ LUDV-系统、 ➢ 泵控系统
节流控制系统： （传统的控制形式3/6：旁路节流）
中位
精调阶段
全开阶段
源自定量 泵系统
2020年12月7日星期一
22Leabharlann 典型系统： -开芯回路 - SP12
2020年12月7日星期一
负荷梭阀链 双液控单向阀 主阀 进油节流阀 进油单向阀 二次压力阀 补油单向阀 系统高压阀 三通减压阀 低损失泄荷阀
23
闭芯系统：变量泵（DFR、DFLR或 DFE）+带有LS功能的阀
单用户负荷敏感系统：

Adjustable orifice, res. Mobile valve block (not included in supply)
FR
DR
X - port Flow control (Standard: Dp = 14 bar);
Decompression orifice

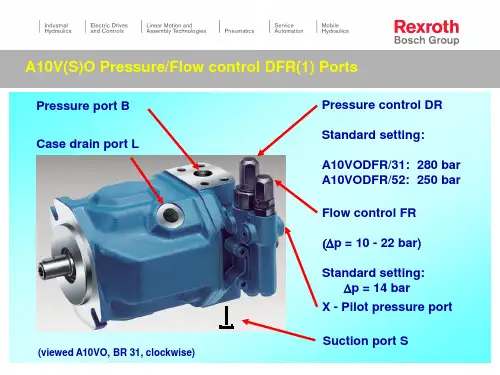

Pressure port
Valve axis: Flow control
A10V(S)O Pressure/Flow control DFR(1) Adjustment of pressure control DR
Procedure: FR - flow control blocked ! High pressure line closed ! Adjusting of DR pressure control
with setting value !
Measuring - point 1: High pressure (measurable at plug of DR valve axis)
Adjustment DR : each rotation app. 50 bar !
- 50 bar + 50 bar
pHD
X DFR1
n = 1500 rpm Dp = 15 bar Stand by = 20 bar
px
100
125
F鰎dermenge in l/min
A10V(S)O Pressure/Flow control DFR(1) Decompression orifice and damping orifice
DFR - design With decompression orifice !
