下载文档原格式
常用水性聚氨酯涂料配方
水性聚氨酯涂料是一种环保型涂料，具有良好的附着力、耐磨性、耐化学物质腐蚀、耐水性和气相透性等特点，被广泛应用于家具、建筑、汽车和木制品等领域。
以下是几种常用的水性聚氨酯涂料配方。
1.签发箱木器涂料：
-异丙醇：250克
-水：150克
-异六亚甲基二异氰酸酯：250克
-超稀的尿素醛树脂：20克
-环氧丙烷：5克
-搅拌20分钟
2.家具聚酯颜料涂料：
-赛白粉：50克
-环氧乙烷：100克
-偶乙烯二胺：100克
-福尔马林：100克
-含有聚酯树脂的溶剂：200克
-混合均匀
3.乳胶聚酯家具涂料：
-乳胶乳：150克
-聚酯树脂：70克
-聚醚：30克
-偶乙烯二胺：10克
-油漆稠化剂：10克
-搅拌均匀
4.汽车防腐聚酯漆配方：
-聚丙烯酸：400克
-聚醋酸乙烯酯单体：300克
-溶剂：50克
-铝粉：300克
-适量的颜料
-混合均匀后添加固化剂
5.木器底漆：
-乳胶乳：400克
-聚酯树脂：200克
-环氧底漆：100克
-偶乙烯二胺：10克
-钛白粉：150克
-油漆稠化剂：10克
-混合均匀
以上是几种常用的水性聚氨酯涂料配方，每种涂料的成分比例和配方可以根据具体需求进行微调。
值得注意的是，使用涂料时需严格按照产品说明书操作，确保操作安全和涂层质量。
常用水性聚氨酯涂料配方水性聚氨酯涂料是目前市场需求量较大的产品之一;它适用于热敏温度低于60—80℃常温交联固化的高、中档木器家具等;高档建筑装饰、高级汽车、飞机及航天器材等的中涂和表面涂装..产品配方：１、改性三聚体交联剂产品可由TDI、IPDI、MDI和XDI等异氰酸酯制造..其芳香族NCO反应温度在120—150℃;脂肪族NCO反应温度在150—200℃..它的最大优点是无黄变;水白透明;较适用于羧酸型等水性聚氨酯的常温交联剂..为增强综合性能;需采用两个NCO基团活性不同的二异氰酸酯;并要将反应中产生的端NCO用多元醇-羧酸反应掉;以利于胺中和及产物的水溶性..由于其熔点高;反应需分阶段在有机溶剂中进行;有机膦催化剂及120 ℃以上温度;异氰酸酯可发生自缩聚反应;生成三聚体化合物..其催化剂中戊杂环膦化氢是最有效的;反应温度低;收率可达90%;再用三聚催化法促进反应完全;并对残基进行封闭..产品配方：NCO：多元醇羧酸物质的量比为6：1：1.43..工艺步骤:多元醇-羧酸溶液制备;按配方将新戊二醇、苯偏三甲酸酐、DMPA、二甲苯、甲苯加入反应釜搅拌;升温至80 ℃;完成溶解后;升温至148 ℃回流脱水至透明后;过滤出料备用..亚胺预聚体的制备:按配方将二甲苯、甲苯加入反应釜;升温至148 ℃回流脱水后;加入10%磷酸甲苯液降温至120 ℃;通入氮气;将TDI、IPDI加入单体滴加釜;在2.5h内完成滴加后;升温至130 ℃反应1h;将10%戊杂环膦化氢液加入滴加釜;开始缓慢滴加;不断观察物料反应情况;防止爆聚;滴完在130℃反应2h、140 ℃1h、145 ℃30min;降温至70 ℃;将多元醇-羧酸液加入滴加釜开始滴加;滴完在70 ℃反应2—3h;检测NCO转化率达96%;加入10%醋酸锂液;此时有两种工艺:一是降温至25 ℃;静置7d;二是升温至80—90℃反应2—3h;测游离TDI在0.3%以下;加入10%对甲苯磺酸甲酯液、10%二甲基吡唑液升温至85 ℃反应20min;抽真空脱出2/3量的有机溶剂;再加入亲水溶剂调节固含量为50%;降温至50 ℃加入50%三乙胺水溶液、N-甲苯二乙醇胺调节pH值至8.5;升温到60 ℃反应至透明;降温到40 ℃出料.２、改性HDI缩二脲交联剂产品配方：NCO：H2O=3：1.1;NCO：OH=6：1;理论NCO含量=15.9%;采用分阶段聚合反应、中和法..工艺步骤:多元醇-羧酸溶液的制备;按配方将新戊二醇、偏苯三甲酸酐、DMPA、二甲苯、甲苯加入反应釜;升温至80℃溶解均匀;再升温至148 ℃回流脱水至透明无水后;降温至40 ℃出料备用..HDI预聚体制备:按配方将己二异氰酸酯、二甲苯加入反应釜;通入氮气;升温至65 ℃;加入10%磷酸甲苯液搅匀;将去离子水加入滴加釜开始滴加;反应自放热;控制自升温在80 ℃以下;完成滴加后;升温至90 ℃反应1h、120 ℃2h、130 ℃1h;降温至70 ℃;再将多元醇-羧酸液进入滴加釜开始滴加;滴完后在70 ℃反应2—3h、80 ℃1h;测游离HDI＜0.2%;抽真空脱出有机溶剂;加入亲水溶剂;调节固含量50%;降温至50 ℃加入50%三乙胺水溶液;调pH值8.4;升温到60℃反应至透明;降温到40 ℃过滤出料..３、改性TDI三聚体交联剂产品配方:NCO：OH物质的量比为6：1;采用三聚催化反应、终止反应、残基封闭法及分阶段反应..工艺步骤:多元醇-羧酸液的制备;按配方将三羟甲基丙烷、新戊二醇、偏苯三甲酸酐、DM-PA、醋酸丁酯、二甲苯加入反应釜搅拌;升温至80 ℃溶解均匀;再将其升温至148 ℃回流脱水至透明;降温到40 ℃过滤出料备用.. 三聚体制备:按配方将二甲苯、甲苯加入反应釜搅拌、升温至148 ℃回流脱完水后;降温至120 ℃;加入10%磷酸锂液搅匀;通氮气;将TDI加入单体滴加釜开始滴加;3h滴加完后;保温120 ℃反应2h、130 ℃1h;降温至65 ℃;将多元醇-羧酸液进入滴加釜开始滴加;反应自放热;控温在75 ℃以下;滴完;80 ℃保温2h;取样测游离TDI＜0.9%;加入10%磷酸甲苯液升温至85 ℃反应2h或降至25℃静置7d;检测游离TDI＜0.2%;加入10%硫酸二甲酯液、10%二甲基吡唑液升温至90℃反应15min;抽真空脱出有机溶剂;加入亲水溶剂调节固含量至50%;降温至50 ℃加入50%三乙胺水溶液、N-甲苯二乙醇胺调节pH值为8.4;升温到60 ℃反应至透明;降温至40 ℃出料..４、TDI/TMP加成、改性物交联剂产品配方:NCO：OH物质的量比为3：1;采用三聚催化反应、终止反应、残基封闭法..工艺步骤:多元醇-羧酸溶液的制备;按配方将TMP、新戊二醇、苯偏三甲酸酐、DMPA、醋酸丁酯加入反应釜搅拌升温至80 ℃溶解均匀;升温到140 ℃回流脱水至透明;降温至40 ℃;过滤出料备用.. 加成物制备:按配方将醋酸丁酯、甲苯进入反应釜搅拌升温至140 ℃回流脱水后;降温到60 ℃加入TDI;通入氮气;将多元醇-羧酸溶液加入滴加釜开始滴加;反应自放热;滴加要缓慢;控温在70 ℃以下滴完;加入10%磷酸甲苯液;70 ℃反应4—5h..检测NCO含量达13.1%;游离TDI在12.5%;加入10%三正丁基膦液搅匀;升温至85 ℃反应2—3h或降温至25 ℃;静置7d;取样检测游离TDI＜0.2%;加入10%苯甲酰氯液、10%二甲基吡唑液升温至90 ℃;反应15min;抽真空减压;脱出有机溶剂;加入亲水溶剂;调节固含量50%;降温至50 ℃加入50%三乙胺水溶液、N-甲苯二乙醇胺调节pH值为8.5;升温到60℃反应至透明;降温至40℃过滤出料..５、ＸＤＩ／TMP加成改性物;NCO交联剂产品配方:NCO:OH物质的量比=9:1;采用三聚催化、终止、残基封闭法..工艺步骤:参照第四的工艺步骤进行..6、改性TDI醇解油;NCO交联剂产品配方:油度86.4%;K值=0.93;醇超量R=1.17;NCO:1OH物质的量比=3含蓖麻油中羟基;采用三聚催化、终止、残基封闭法..工艺步骤:按配方将TDI、蓖麻油、新戊二醇加入反应釜;升温至120℃加入环烷酸钙;搅拌、升温至240℃;醇解反应2—3h;取样测试其透明度;合格后降温至180℃;加入苯偏三甲酸酐、DMPA反应40min;降温至120℃加入甲苯稀释;升温到134℃回流脱水;水脱尽后;降温至60℃;开始滴加TDI;2h滴完;加入10%磷酸甲苯液搅匀;升温至70℃反应3—4h;测试NCO 含量在12%、游离TDI在9.5%;加入10%烷基膦液搅匀;升温至80℃反应2—3h或降温至25℃静放7d;测试游离TDI＜0.3%;加入10%苯甲酰氯液、10%二甲基吡唑液搅匀升温至90℃反应15min;抽真空减压脱出全部甲苯;加入亲水溶剂;调整固体含量为50%;降温至50℃加入三乙胺、N-甲苯二乙醇胺;调整pH值为8.5;升温至60℃反应到透明;降温至40℃过滤;出料..7、水性聚酯聚氨酯产品配方甲组分:OH∶NCO物质的量比=1.5:1;K值=1.02;醇超量R=1.18..工艺步骤:按配方将新戊二醇、己二酸、苯偏三甲酸酐、DMPA加入反应釜;通入CO2气;升温至120℃;加入钛酸四异丙基酯;搅拌升温至180 ℃;反应2h后;每隔30min取样测试其酸值;直至达到79mgKOH/g;羟值达到79.5;降温至130℃加入二甲苯;升温至150℃回流脱水;脱尽后;抽真空回收二甲苯;降温至80 ℃加入丙酮进行稀释;保温在60℃;1.5h滴加TDI;滴完加入10%磷酸甲苯液搅匀;升温至70℃反应4—5h;测试游离TDI＜0.2%;加入50%苯酚甲苯液升温至80℃反应15min;再升温至90℃;蒸馏出1/2投料量的丙酮;70℃保温备用..在另一个装有快速搅拌的反应釜中;加入N-甲苯二乙醇胺、三乙胺、乙二胺、去离子水开动快速搅拌;将上述保温在70℃的物料;缓慢加入反应釜;在60℃进行中和反应透明后;升温至70℃;抽真空减压;蒸馏出余下的全部丙酮;降温至40℃;过滤;出料..8、水性豆油酸聚酯聚氨酯产品配方甲组分:OH∶NCO物质的量比=1:1.5;树脂K值=1.019;醇超量R=1.3、r=1.5;油度56%..工艺步骤:按配方将豆油脂肪酸、蓖麻油脂肪酸、季戊四醇、新戊二醇加入反应釜;通入CO2气;升温至120℃加入二月桂酸二丁基锡进行搅拌;升温至220℃;反应3h;降温至180℃加入间苯二甲酸、苯偏三甲酸酐、DMPA在180℃下反应2h后;每隔30min取样测试其酸值;直至达到75mgKOH/g;羟值为80;降温至120 ℃加入甲苯;升温至132℃回流脱水;脱尽后;降温至65℃加入10%苯酚甲苯液搅匀;将TDI加入单体滴加釜;开始滴加;1.5h滴完后;升温至70℃反应4h;80℃lh;测试游离TDI在0.2%;加入50%苯酚甲苯液搅匀;升温至90℃反应15min;进行真空减压脱出2/3的甲苯;加入异丁醇降温至50℃;加入三乙胺、二甲苯乙醇胺及1/3的去离子水;调整pH值为8.6;升温到60℃反应至透明;抽真空脱出全部甲苯;加入余下的去离子水;调整固含量50%;过滤;出料..9、水性菜油醇酸聚氨酯产品配方甲组分:OH∶NCO物质的量比=1:1.5;树脂K值=1.01;醇超量R=1.314;r=1.499;油度=55.2%;理论NCO含量=228%..工艺步骤:按配方将菜籽色拉油、蓖麻油脂肪酸、TMP、新戊二醇加入反应釜;通入CO2气;升温至120℃加入环烷酸锂搅拌;升温至230℃反应2～3h;测试醇解透明合格后;降温至180℃;加入苯二甲酸酐、苯偏三甲酸酐、DMPA;在180℃反应2h后;每隔30min;测试一次酸值;直至达到70mgKOH/g为止;然后降温至110℃加入甲苯;升温至132℃脱水;将水脱尽后;降温至65℃加入10%磷酸甲苯液搅匀;将TDI加入单体滴加釜;开始滴加;滴完后升温至70℃反应4—5h;80℃1h;测试游离TDI达到0.2%;加入50%苯酚甲苯液;升温至90℃反应15min;抽真空脱出1/3的甲苯;加入异丙醇;降温至50℃加入N-二甲基乙醇胺、三乙胺;及1/2的去离子水;调整pH值为8.6;升温到60℃反应至透明;抽真空脱出全部甲苯;加入余下的去离子水;调节固含量50%;过滤;出料..10、水性蓖麻油醇酸聚氨酯产品配方甲组分:OH∶NCO物质的量比=1：1.5;树脂K值=0197;醇超量R=1.23;r=1.36;油度=5514%;理论NCO含量=2.3%..工艺步骤:按配方将蓖麻油、甘油95%、新戊二醇加入反应釜;通入CO2气;升温至120℃加入一氧化铅搅拌;升温至230℃;反应2-3h;测试其醇解透明合格后;降温至180℃加入苯二甲酸酐、苯偏三甲酸酐、DMPA、松香二元醇;在180℃反应2h后;每隔30min测试酸值;直至达到80mgKOH/g为止;然后降温至110℃加入甲苯;升温到128回流脱水;脱尽后;加入10%磷酸甲苯液降温至65℃;用1.5h滴完TDI;升温至70℃反应4h;80℃1h;测试其游离TDI 达到0.2%;加入50%苯酚甲苯液;升温至95反应15min;抽真空脱出1/2量的甲苯;加入异丙醇;降温至50加入一乙醇胺、三乙胺及1/2量的去离子水;调整pH值为8.6;升温到60℃反应至透明;抽真空脱出全部甲苯;加入余下的去离子水;过滤;出料..。
水性聚氨酯合成、改性及应用前景摘要：随着水性聚氨酯合成与改性工艺的不断进步，水性聚氨酯的应用也得到了极大地提升，反过来由于水性聚氨酯涂料的优异性能以及其极好的应用前景近些年来有关于水性聚氨酯的合成与改性研究也是如火如荼。
本文主要介绍了水性聚氨酯涂料的合成方法，综述了水性聚氨酯的改性方法，包括丙烯酸酯改性、环氧树脂改性、有机硅改性、纳米材料改性和复合改性，并对水性聚氨酯涂料的发展进行了展望。
关键字：水性聚氨酯；合成；改性；丙烯酸酯；有机硅。
水性聚氨酯是以水代替有机溶剂作为分散介质的新型聚氨酯体系，也称水分散聚氨酯、水系聚氨酯或水基聚氨酯。
水性聚氨酯以水为溶剂，无污染、安全可靠、机械性能优良、相容性好、易于改性等优点。
水性聚氨酯可广泛应用于涂料、胶粘剂、织物涂层与整理剂、皮革涂饰剂、纸张表面处理剂和纤维表面处理剂。
水性聚氨酯虽然具有很多优良的性能，但是仍然有许多不足之处。
如耐水性差、耐溶剂性不良、硬度低、表面光泽差等缺点，由于水性聚氨酯的这些缺点，我们需要对其进行改性，目前常见的改性方法有丙烯酸酯改性、环氧树脂改性、有机硅改性、纳米材料改性和复合改性等，本文将对水性聚氨酯的合成与改性进行阐述。
一、水性聚氨酯的合成水性聚氨酯的制备可采用外乳化法和自乳化法。
目前水性聚氨酯的制备和研究主要以自乳化法为主。
自乳化型水性聚氨酯的常规合成工艺包括溶剂法(丙酮法)、预聚体法、熔融分散法、酮亚胺等。
丙酮法是先制得含端基的高粘度预聚体，加入丙酮、丁酮或四氢呋喃等低沸点、与水互溶、易于回收的溶剂，以降低粘度，增加分散性，同时充当油性基和水性基的媒介。
反应过程可根据情况来确定加入溶剂的量，然后用亲水单体进行扩链，在高速搅拌下加入水中，通过强力剪切作用使之分散于水中，乳化后减压蒸馏回收溶剂，即可制得PU 水分散体系。
反应的整个过程中，关键的是加入丙酮等溶剂以达到降低体系粘度的目的。
由于丙酮对PU 的合成反应表现为惰性，与水可混溶且沸点低，因此在此法中多用丙酮作溶剂，故名“丙酮法”。
第三代水性PU涂料的发展前景无限1.前言聚氨酯涂料由于其独特的结构而赋予加工产品以突出的强度,柔性,耐磨,透湿,耐低温等性能;且广泛应用于涂料工业,制革工业,纺织工业,建筑工业等领域;但PU涂料大多为溶剂型的。
随着人们环境保护意识的不断加强,有关的劳动保护,安全,消防,环境保护等法律法规的日益完善,加之有机溶剂的价格飞涨,因而水性PU取代溶剂型PU成为必然;又由于纯的PU乳液在稳定性,自增稠性,固含量,应用范围,膜的保光性方面不足,而PUA复合乳液价廉,安全,不燃,无毒;不但强韧性,耐磨性,耐水性,耐化学品性好;而且稳定性,自增稠性,固含量,应用范围,膜的保光性好。
故,PA乳液与PU乳液在性质上有一定的互补作用,因而PUA复合乳液的产生成为必然趋势。
2.PU涂料的产生和发展在国外,德国拜耳(OttoBayer)等人在1948年发展的异氰酸酯化学的基础上,通过二异氰酸酯和乙二醇及二胺类反应,分别制得了线性聚氨酯和聚脲。
在1955年制成了甲苯二异氰酸酯(TDI)和三羟甲基丙烷(TMP)的加成物(DESMODURL)。
1961年制成了已撑二异氰酸酯(HDI)缩二脲,以此为基础可配制出性能优异的各种PU涂料。
国外近年PU涂料能获得广泛的应用,是因为PU涂料的优异性能符和发展涂料工业的“三前提”(资源,能源,无污染)及“四E原则”(经济ECONOMY,效率EFFICIENCY,生态ECOLOGY,能源ENERGY)和日益强化的时代要求相适应。
估计90年代国外聚氨酯涂料将获得进一步的发展,取得许多成果。
我国PU涂料的发展始于1956年大连染料厂首次制成功甲苯二异氰酸酯(TDI),随即开展了PU涂料的实验研究,并于1958年进行了PU涂料的试生产,但直到1956年在天津,上海等地才有少量的商品涂料生产。
到80年代,实行改革开放后,国内外的技术交流日增,PU涂料的生产工艺和施工技术日益进步,迎来了90年代我国PU涂料的蓬勃发展新时期。
有机硅改性水性聚氨酯的研究一、本文概述随着环保理念的深入人心和科学技术的不断进步，水性聚氨酯作为一种环境友好型高分子材料，在涂料、胶粘剂、皮革涂饰剂、纸张处理剂、纤维处理剂以及高分子膜等多个领域得到了广泛应用。
然而，传统的水性聚氨酯在某些性能上仍存在一定不足，如耐水性、耐溶剂性、耐候性等方面的性能有待提升。
因此，通过改性提高水性聚氨酯的性能成为了研究的热点。
有机硅材料以其独特的结构和性能，如良好的耐水性、耐候性、耐化学腐蚀性等，成为了改性水性聚氨酯的理想选择。
有机硅改性水性聚氨酯不仅继承了水性聚氨酯的环保性，还大幅提升了其耐水、耐候等性能，拓宽了其应用领域。
本文旨在深入研究有机硅改性水性聚氨酯的制备工艺、性能表征及应用性能，探讨有机硅改性对水性聚氨酯性能的影响机理。
通过系统的实验研究和理论分析，为有机硅改性水性聚氨酯的工业化生产和应用提供理论支持和技术指导。
本文也期望通过这一研究，为推动水性聚氨酯材料的发展和应用做出一定的贡献。
二、有机硅改性水性聚氨酯的制备方法有机硅改性水性聚氨酯的制备主要涉及到有机硅化合物的引入和水性聚氨酯的合成两个主要步骤。
以下将详细介绍这一制备过程。
需要选择适合的有机硅化合物进行改性。
常见的有机硅化合物包括硅烷偶联剂、聚硅氧烷等。
这些化合物具有良好的耐水、耐候和耐化学腐蚀性能，能够有效提高水性聚氨酯的性能。
在选择有机硅化合物后，需要进行适当的处理，如水解、醇解等，以使其能够更好地与水性聚氨酯反应。
水性聚氨酯的合成通常采用预聚体法。
将异氰酸酯与多元醇进行预聚反应，生成预聚体。
然后，在预聚体中加入扩链剂、催化剂、水等，进行链扩展和乳化，最终得到水性聚氨酯乳液。
在合成水性聚氨酯的过程中，将处理后的有机硅化合物引入反应体系。
有机硅化合物可以与预聚体中的异氰酸酯基团发生反应，形成硅氧键，从而将有机硅链段引入水性聚氨酯分子链中。
通过控制有机硅化合物的加入量和反应条件，可以实现对水性聚氨酯性能的调控。
随着各国环保法规的确立和环保意识的增强，传统的溶剂型涂料中的挥发性有机化合物（VOC）的排放越来越受到限制。
因此，开发低污染环保型的水性涂料、粉末涂料、高固含量涂料和光固化涂料已成为开发的主要方向。
水性聚氨酯（PU）涂料具有良好的物理机械性能和优良的耐寒性。
但是，由于单一PU乳液存在自增稠性差，固含量低，乳胶膜的耐水性差，光泽性较差，机械强度不及丙烯酸树脂，且成本较高等缺陷，其应用受到一定的限制。
而聚丙烯酸酯（PA）乳液具有较好的耐水性、物理机械性能和耐候性能，故PU和PA在性能上具有互补性。
所以将聚氨酯乳液与聚丙烯酸酯乳液复合制备水性聚氨酯一聚丙烯酸酯（PUA）复合乳液，兼有聚氨酯乳液和聚丙烯酸酯乳液的优良特性，成本较低，具有较好的应用前景。
利用有机硅和有机氟对水性聚氨酯进行改性，将各自优点融合起来，突出了环保和高效的特点，获得了更优的特性，因而得到人们的广泛关注与快速发展。
有机硅材料具有耐高低温、耐老化、耐臭氧、电绝缘耐燃、无毒、无腐蚀和生理惰性等优异性能，因而是聚氨酯改性产品的理想材料。
另外，由于氟原子半径小，电负性强、碳氟键键能高，因此赋予了氟涂料极好的利紫外线和核辐射性、柔韧性，优良耐磨性，低表面能，高抗张强度，高电阻率和高耐候性，含氟的聚氨酯树脂涂料就是一种可常温固化的具优异性能的涂料品种。
1.2 水性聚氨酯概述聚氨酯是聚氨基甲酸酯的简称。
凡是在高分子主链上含有许多重复的-NHCOO-基团的高分子化合物通称为聚氨基甲酸酯（Ployurethnae，简称PU）。
通常所说的聚氨酯系由二元或多元有机异氰酸酯与二元或多元醇化合物（聚醚多元醇或聚酯多元醇）相互反应而得的，其大分子主链是由玻璃化温度低于室温的柔性链段和玻璃化温度高于室温的刚性链段嵌段而成的依据聚氨酯材料的本身结构，可以分为体形与线形，一般由于所用原料官能团数目的不同，可以合成体形或线形结构的高分子，如当有机异氰酸酯和多元醇化合物均为二官能团时，即可得到线形结构得高聚物，若其中之一种或两种，部分或全部具有三个及三个以上官能团时则得到体形结构的聚合物，由于聚合物的结构不同，性能也不一样，利用这些性质，聚氨酯类聚合物可以用在橡胶、塑料、纤维、涂料、猫合剂、皮革、染整纺织等方面[1]。

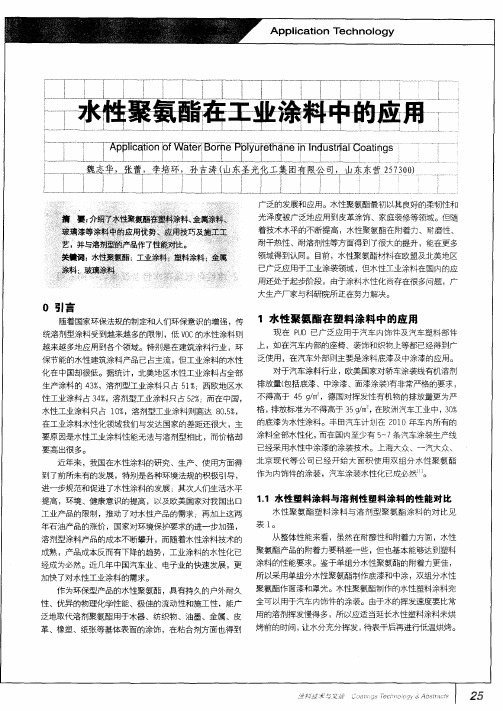

水性聚氨酯在涂料领域广泛研究和应用0综述了水性聚氨酯涂料的主要特点和应用,介绍了防腐蚀水性聚氨酯涂料、防水水性聚氨酯涂料、防霉杀菌水性聚氨酯涂料、阻燃水性聚氨酯涂料、抗涂鸦水性聚氨酯涂料等功能性水性聚氨酯涂料的特点和研究进展,并指出了功能性水性聚氨酯涂料的热点研究方向。
关键词:水性聚氨酯涂料功能性涂料进展聚氨酯(PU)是由含羟基、羧基、氨基等官能团的化合物与含异氰酸酯基化合物反应得到的高分子化合物,分子主链中除含有许多重复的氨基甲酸酯键(-NHCOO-)外,还含有醚键、酯键、脲键、脲基甲酸酯键。
聚氨酯被誉为性能最优异的树脂,以其制得的涂料具有许多优异的性能,如高硬度、耐磨损、柔韧性好、耐化学品、附着力强、成膜温度低、可在室温固化等。
但是,传统的溶剂型聚氨酯涂料在制备和施工的过程中都需添加不少有机溶剂,对人类健康和环境造成危害。
此外,双组分聚氨酯涂料中游离的多异氰酸酯(如TDI)对皮肤、眼睛和呼吸道有强烈的刺激作用,长期接触会引起慢性支气管炎等疾病。
因此,随着人们环保意识的加强和各国环保法律法规对挥发性有机化合物(VOC)排放量的限制,水性聚氨酯的研究与开发日益受到重视.水性聚氨酯是以水为分散介质,聚氨酯树脂溶解或分散于水中而形成的二元胶态体系,以其制备的水性聚氨酯涂料中不含或含有极少量的有机溶剂。
水性聚氨酯涂料,不仅具有无毒无臭味、无污染、不易燃烧、成本低、不易损伤被涂饰表面、施工方便、易于清理等优点,还具有溶剂型聚氨酯涂料所固有的高硬度、耐磨损等优异性能[3],因而在木器涂料、汽车涂料、建筑涂料、塑料涂料、纸张涂层以及织物和皮革涂饰等许多领域得到了广泛的应用。
为了满足人们在生产和生活方面对具有新型功能的水性涂料的需求,近年来,人们通过对水性聚氨酯改性或添加助剂开发出了许多具有特殊物理和化学性质的水性聚氨酯涂料,提高了水性聚氨酯涂料的功能性,扩大了水性聚氨酯涂料的应用范围。
本文综述了几种功能性水性聚氨酯涂料的最新研究进展。
