中考物理电与磁100及答案经典1

  • 格式：doc
  • 大小：312.50 KB
  • 文档页数：14

中考物理电与磁100及答案经典1 一、电与磁选择题 1．下列由学校生活联想到的物理知识中，错误的是（ ） A. 做操时排直队伍，利用了光沿直线传播原理 B. 电风扇转动，利用了电磁感应原理 C. 用力踢球，脚感到痛，是因为物体间力的作用是相互的 D. 湿衣服放在通风处干得快，是通过加快表面上的空气流速来加快蒸发的 【答案】B 【解析】【解答】解：A、做操时排直队伍，利用了光沿直线传播原理，故A正确，不合题意； B、电风扇转动，利用了通电导线在磁场中受力转动的原理，故B错误，符合题意； C、用力踢球，脚感到痛，是因为物体间力的作用是相互的，故C正确，不合题意； D、湿衣服放在通风处干得快，是通过加快液面上的空气流速来加快蒸发的，故D正确，不合题意． 故选B． 【分析】（1）光在均匀介质中直线传播； （2）电动机是利用了通电导线在磁场中受力转动的原理； （3）物体间力的作用是相互的； （4）影响蒸发的因素有温度、液体表面积、液体表面上方的空气流动．

2．如图所示，导体棒ab向右运动，下列操作能使导体棒向左运动的是（ ）

A. 调换磁极 B. 取走一节干电池 C. 将导体棒a、b端对调 D. 向左移动滑动变阻器滑片 【答案】A 【解析】【解答】解： 通电导体在磁场中受力的方向与磁场方向和电流方向两个因素有关； A、将磁体的磁极对调，磁场方向与原来相反，则导体棒的受力方向与原来相反，能使导体棒向左运动，故A正确； B、取走一节干电池，减小电源电压，减小电路中的电流，会改变受力大小，但不会改变运动方向，故B错误； C、将导体棒a、b端对调，不能改变导体中的电流方向，不能改变受力方向，故C错误； D、将滑动变阻器的滑片P向左移动，电路的电阻减小，电路中的电流增大，会改变受力大小，但不会改变运动方向，故D错误． 故选A． 【分析】通电导体在磁场中受到力的作用，受力方向与磁场方向和电流方向两个因素有关：一个是磁场方向，另一个是电流方向．如果只改变一个因素，则导体受力方向改变，如果同时改变两个因素，则导体受力方向不变．改变电流大小，只能改变受力大小，不能改变受力方向．

3．如图所示的四个装置，关于它们的说法正确的是（ ）

A. 图a可用来演示电流的磁效应 B. 图b可用来演示电磁感应现象 C. 图c可用来演示磁场对电流的作用 D. 图d可用来演示电磁铁的磁性强弱与电流大小的关系 【答案】 C 【解析】【解答】A、该图中没有电源，即电磁感应现象，此实验说明闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，是发电机的工作原理，A不符合题意； B、该图为奥斯特实验，说明通电导线周围存在着磁场，可用来演示电流的磁效应，B不符合题意； C、该图中有电源，即闭合开关后，磁场中的金属棒就会在磁场中运动，即说明通电直导线在磁场中受到力，C符合题意； D、该图说明电磁铁的磁性强弱与线圈的匝数的多少有关，D不符合题意； 故答案为：C。 【分析】探究通电导体在磁场中受力的作用的装置中，有电源，磁体、导线等，当导线中电流相等时，可以探究电磁铁的磁性和线圈匝数的关系.

4．如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是（ ）

A. 小车受到电磁铁斥力作用，向右运动 B. 小车受到电磁铁引力作用，向左运动 C. 只将滑片P向右移动，电磁铁磁性增强 D. 只将电源正负极交换，电磁铁磁性减弱 【答案】B 【解析】【解答】解：AB、电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，小车上的磁铁左端为N极，异名磁极相互吸引，小车受到了一个向左的吸引力，小车就会向左运动．故A错误，B正确； C、滑片P向右移动，连入电路的电阻增大，电源电压不变，电流减小．在线圈匝数和铁芯不变时，电流减小，电磁铁的磁性减弱．故C错误； D、把电源的正负极对调，将电源的正负极对调，可以改变电磁铁的极性，但不能改变磁性强弱，故D错误． 故选B． 【分析】（1）先根据安培定则（用右手握住螺线管，让四指指向螺线管中电流的方向，则大拇指所指的那端就是螺线管的N极）判断出通电螺线管的南北极，然后根据磁极间的相互作用（同名磁极相互排斥，异名磁极相互吸引）判断出小车的受力方向，从而得出小车的运动方向．（2）电磁铁磁性强弱的影响因素：电流大小、线圈匝数多少、有无铁芯．电流越大，匝数越多，有铁芯时电磁铁的磁性越强．

5．一矩形线圈放在蹄形磁铁的两极之间，刚通电时在磁场作用下扭转方向如图甲所示．现将该线圈放在图乙所示的蹄形螺线管间，a、b为螺线管与电源的接口．某同学进行了如下四次操作：

①a接正极b接负极，线圈中通与图甲电流方向相同的电流 ②b接正极a接负极，线圈中通与图甲电流方向相同的电流 ③a接正极b接负极，线圈中通与图甲电流方向相反的电流 ④b接正极a接负极，线圈中通与图甲电流方向相反的电流 线圈刚通电时扭转方向与图甲所示的扭转方向相同的是（ ） A. ①和③ B. ②和④ C. ①和④ D. ②和③ 【答案】D 【解析】【解答】解：①若乙图中a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反；②若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相同的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；③若乙a接正极b接负极，根据安培定则知蹄形螺线管左端为S极，与甲图的磁场方向相反，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相同；④若乙b接正极a接负极，根据安培定则知蹄形螺线管左端为N极，与甲图的磁场方向相同，线圈中通与图甲电流方向相反的电流，故线圈刚通电时扭转方向与图甲所示的扭转方向相反； 综合分析②③，故D正确． 故选D． 【分析】（1）根据安培定则判断通电螺线管的磁极；（2）磁场对电流（通电导体）有力的作用，据此制成了电动机；（3）通电导体受力的方向与电流的方向和磁感线的方向有关．

6．信用卡刷卡时其磁条经过刷卡机的缝隙线圈出会产生感应电流。以下设备与信用卡刷卡时工作原理相同的是（ ） A. 排气扇 B. 电烤炉 C. 电动机 D. 发电机 【答案】 D 【解析】【解答】解：A、排气扇主要结构是一个电动机，是根据通电导体在磁场中受力而转动工作的，不符合题意。 B、电烤炉是根据电流的热效应工作的，不符合题意。 C、电动机根据通电导体在磁场中受力而转动工作的，不符合题意。 D、发电机是根据电磁感应原理工作的，符合题意。 故答案为：D。 【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.

7．如图所示，是某保密室的防盗报警电路，当有人闯入保密室时会使开关S闭合．下列说法正确的是（ ）

A. 电磁继电器与发电机工作原理相同 B. 电磁继电器与电动机工作原理相同 C. 电磁铁工作时，上端为S极 D. 当有人闯入保密室时，b灯亮 【答案】D 【解析】【解答】解： AB、电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动工作的，故AB错误； C、根据安培定则可知，电磁铁工作时，上端为N极，故C错误； D、当有人闯入保密室时会使开关S闭合，电磁铁有磁性，吸引衔铁，电灯b所在电路接通，b灯亮，故D正确． 故选D． 【分析】（1）电磁继电器是利用电流的磁效应工作的，发电机是利用电磁感应原理制成的，电动机是根据通电线圈在磁场中受力而转动；（2）根据安培定则判断电磁铁的NS极；（3）电磁继电器的工作原理，当控制电路接通时，电磁铁有磁性，衔铁被吸下；当控制电路断开时，电磁铁无磁性，衔铁在弹簧的作用下被拉起，结合实际情况进行分析． 8．下列有关电和磁的说法正确的是（ ） A. 奥斯持发现了电流的磁效应 B. 磁体周围的磁场既看不见也摸不着，所以是不存在的 C. 电动机是根据电磁感应原理制成的 D. 电磁铁磁性的强弱只与线圈中电流的大小有关 【答案】A 【解析】【解答】解：A、奥斯特发现了电流的磁效应，故A正确； B、磁体周围的磁场虽然看不见也摸不着，但的确存在，故B错误； C、电磁感应现象是发电机的制作原理，而电动机的制作原理是通电线圈在磁场中受力转动，故C错误； D、电磁铁的磁性强弱与电流的强弱和线圈的匝数有关，故D错误． 故选A． 【分析】（1）奥斯特发现了电流的磁效应；（2）磁场看不见、摸不着但的确存在；（3）电动机工作原理是通电线圈在磁场中受力转动；（4）电磁铁的磁性强弱与电流的强弱和线圈的匝数有关．

9．如图所示，GMR是一个巨磁电阻，其特性是电阻在磁场中会急剧减小，且磁场越强电阻越小，闭合开关S2后，下列四种情况相比较，指示灯最亮的是（ ）

A. S1断开，滑片P在图示位置 B. S1闭合，滑片P在图示位置 C. S1闭合，滑片P在滑动变阻器最右端 D. S1闭合，滑片P在滑动变阻器最左端 【答案】D 【解析】【解答】解：

A、S1断开时，电磁铁无磁性，由题意可知GMR的电阻最大，由I= 可知，右侧电路中电流最小，由P=I2R可知，指示灯的实际功率最小，指示灯最暗，故A错误； BCD、闭合S1时，GMR所处的位置由无磁场变为有磁场，GMR的阻值减小；

当滑片P在滑动变阻器最左端时，左侧电路的电阻最小，由I= 可知，左侧电路中的电流最大，电磁铁磁性最强，则GMR的电阻最小，右侧电路中电流最大，由P=I2R可知，指示灯的实际功率最大，指示灯最亮，故BC错误，D正确． 故选D． 【分析】闭合S2时，指示灯与GMR串联，电压表测GMR两端的电压，闭合S1时，电磁铁有磁性，根据GMR与磁性之间的关系判断其阻值的变化，根据欧姆定律可知电路中电流的变化，利用P=I2R可知指示灯功率的变化，进一步判断亮暗的变化．

合集下载

中考物理电与磁检测试题(含答案)

中考物理电与磁检测试题(含答案)

中考物理电与磁检测试题（含答案）一、选择题1．关于如图所示的电和磁知识，下列描述错误的是（）A. 电动机是利用通电导体在磁场中受到力的作用来工作的B. 有金属外壳的家用电器外壳不接地会有安全患C. 梳头后的塑料梳子能吸引小纸屑是因为梳子具有磁性D. 磁悬浮列车是利用电流的磁效应来工作的【答案】 C【解析】【解答】解：A、电动机是利用通电导体在磁场中受到力的作用来工作的，故A 正确；B、有金属外壳的家用电器使用的三孔插座，避免金属外壳带电接触后发生触电事故，故B 正确；C、塑料梳子和头发摩擦，塑料梳子因摩擦而带电，吸引碎纸屑；属于摩擦起电现象；故C 错误；D、磁悬浮列车是利用电流的磁效应来工作的，故D正确．故选C．【分析】（1）明确通电导线在磁场中受力的作用后，可以使导线在磁场中产生运动；（2）有金属外壳的家用电器使用的插座；（3）两种不同物质组成的物体相互摩擦后，物体能吸引轻小物体的现象是摩擦起电；（4）磁悬浮列车是利用电流的磁效应来工作．2．巨磁电阻效应是指某些材料的电阻随磁场增强而急剧减小的现象，图中GMR是巨磁电阻，闭合开关S1、S2，移动滑动变阻器的滑片，以下分析正确的是（）A. 滑片向左移动时，电磁铁磁性减弱，指示灯亮度变暗B. 滑片向左移动时，电磁铁磁性增强，指示灯亮度变亮C. 滑片向右移动时，GMR电阻变小，指示灯亮度变亮D. 滑片向右移动时，GMR电阻变大，指示灯亮度变亮【答案】 B【解析】【解答】A. B. 滑片向左移动时，滑动变阻器电阻变小，电流变大，电磁铁磁性增强，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变小，电流变大，指示灯亮度变亮，A不符合题意，B符合题意；C. D. 滑片向右移动时，滑动变阻器电阻变大，电流变小，电磁铁磁性减弱，由于GMR电阻随磁场增强而急剧减小，所以指示灯电路的总电阻变大，电流变小，指示灯亮度变暗，CD不符合题意；故答案为：B。

【分析】由滑动变阻器滑片的移动得知电路中电流的变化情况，通过电路中电流的变化结合电磁铁磁性强弱的决定因素可以确定滑片移动时，其磁性强弱的变化；巨磁电阻和灯泡串联，先判断巨磁电阻的变化，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化.3．下列作图中，错误的是（）A. 动力F1的力臂B. 静止物体的受力分析C. 平面镜成像D. 磁体的磁场【答案】 A【解析】【解答】解：A、反向延长得出力F1的作用线，从支点作作用线的垂线，得垂足，支点到垂足的距离为动力臂L1，如图所示，故A错．B、静止在斜面上的物体受到重力（竖直向下）、支持力（垂直斜面向上）和摩擦力（沿斜面向上）的作用，三力的作用点画在物体的重心，故B正确；C、物体成的像为虚像，用虚线画出，物像关于平面镜对称，故C正确；D、在磁体外部，磁感线从N极出，回到S极，故D正确．故选A．【分析】（1）根据力臂的画法进行分析，力臂是支点到力作用线的垂线段；（2）静止在斜面上的物体受到重力、支持力和摩擦力的作用；（3）平面镜成像的特点：物体成的像为虚像，物像关于平面镜对称；（4）在磁体外部，磁感线从N极出，回到S极．本题考查了力臂的画法、力的示意图的画法、平面镜成像的画法以及磁感线的方向，属于基础题目．4．“发电鞋”是一种新型科研产品，其内部安装有磁铁和线圈，当人行走时带动磁铁运动，线圈中就产生了感应电流，“发电鞋”的工作原理（）。

中考物理电与磁专题训练答案

中考物理电与磁专题训练答案

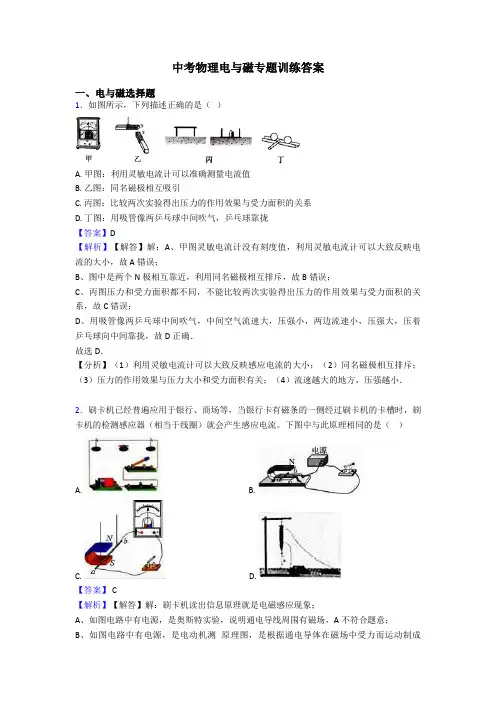

中考物理电与磁专题训练答案一、电与磁选择题1．如图所示，下列描述正确的是（）A. 甲图：利用灵敏电流计可以准确测量电流值B. 乙图：同名磁极相互吸引C. 丙图：比较两次实验得出压力的作用效果与受力面积的关系D. 丁图：用吸管像两乒乓球中间吹气，乒乓球靠拢【答案】D【解析】【解答】解：A、甲图灵敏电流计没有刻度值，利用灵敏电流计可以大致反映电流的大小，故A错误；B、图中是两个N极相互靠近，利用同名磁极相互排斥，故B错误；C、丙图压力和受力面积都不同，不能比较两次实验得出压力的作用效果与受力面积的关系，故C错误；D、用吸管像两乒乓球中间吹气，中间空气流速大，压强小，两边流速小，压强大，压着乒乓球向中间靠拢，故D正确．故选D．【分析】（1）利用灵敏电流计可以大致反映感应电流的大小；（2）同名磁极相互排斥；（3）压力的作用效果与压力大小和受力面积有关；（4）流速越大的地方，压强越小．2．刷卡机已经普遍应用于银行、商场等，当银行卡有磁条的一侧经过刷卡机的卡槽时，刷卡机的检测感应器（相当于线圈）就会产生感应电流。
