洛阳市宜阳县40KW光伏电站项目 施 工 方 案

洛阳爱普特光能科技有限公司

目 录 第一部分 项目概述 ............................................................ 2 1.项目名称 ............................................................... 2 2.气象资料 ............................................................... 2 第二部分 系统设计 ............................................................ 2 1.概况................................................................... 2 1.1 设计依据 ......................................... 错误!未定义书签。 2.具体方案 ............................................... 错误!未定义书签。 2.1 系统构成 ......................................... 错误!未定义书签。 2.2 太阳电池阵列设计 ................................. 错误!未定义书签。 2.3 光伏并网逆变器 ................................... 错误!未定义书签。

.................... 第一部分 项目概述 1.项目名称 “洛阳市宜阳县40KW屋顶光伏电站建设工程项目”,以下全部简称“本项目”。 本项目预计建光伏电站总装机容量为40KW自发只用，余电上网的并网系统。

2.气象资料

宜阳县经纬度：东经112.17、北纬34°52′。 宜阳县属北亚热带季风型大陆气候过渡区具有四季分明气候温和光照充足热量丰富降雨适中雨热同季等特点为农业生产提供优越的气候条件年平均无霜期为241天年均降水量878.3毫米。区境内日照充足年均日照1987小时年均气温15.1℃—16.9℃之间。

第二部分 系统设计

1.概况 本项目太阳能光伏组件阵列朝向为正南方向。这样，发电效率能达到最佳状态。本项目屋顶安装总发电量40kW电站，实际电站有效建设面积为320平方米， 按每千瓦需占用约8平方面积，本项目预计装机容量为40KW，所发电量经逆变器升至400V后接入当地附近输电线路。 光伏阵列分别接入并网逆变器连接，经逆变器转换后的400V交流，经升压变压器升为380V后并入公共电网10kvV配电室。电站内设独立的避雷针。防止太阳电池板方阵设备遭直接雷击。 太阳电池方阵通过电缆接入防雷汇流箱，汇流箱内含有防雷保护装置，经过防雷装置可有效地避免感应雷击导致设备的损坏。 按《电力设备接地设计规程》，围绕建筑物敷设闭合回路的接地装置。电站内接地电阻小于4欧，不满足要求时添加降阻剂。 光伏系统直流侧的正负电源均悬空，不接地。太阳电池方阵支架和机箱外壳接地，与主接地。

1.1 设计依据

《中华人民共和国可再生能源法》 IEC 62093《光伏系统中的系统平衡部件-设计鉴定》 IEC 60904-1《光伏器件第一部分:光伏电流-电压特性的测量》 IEC 60904-2《光伏器件第二部分:标准太阳电池的要求》 DB37/T 729-2007《光伏电站技术条件》 SJ/T 11127-1997《光伏（PV）发电系统过电保护－导则》 CECS84-96《太阳光伏电源系统安装工程设计规范》 CECS 85-96《太阳光伏电源系统安装工程施工及验收技术规范》 GB2297-89《太阳光伏能源系统术语》 GB4064-1984《电气设备安全设计导则》 GB 3859.2-1993《半导体逆变器 应用导则》 GB/T 14007-92《陆地用太阳电池组件总规范》 GB/T 14549-1993《电能质量 公用电网谐波》 GB/T 15543-1995《电能质量 三相电压允许不平衡度》 GB/T 18210-2000《晶体硅光伏方阵I-V特性的现场测量》 GB/T 18479-2001《地面用光伏（PV）发电系统概述和导则》 GB/T 19939-2005《光伏系统并网技术要求》 GB/T 19964-2005《光伏发电站接入电力系统技术规定》 GB/T 20046-2006《光伏（PV）系统电网接口特性》 GB/T 20514-2006《光伏系统功率调节器效率测量程序》 1.2 设计说明 400KW小型并网光伏电站，采用分块发电、集中并网方案。由于太阳能电池组件和并网逆变器都是模块化的设备，可以象搭积木一样一块块搭起来，也特别适合于分期实施。 每个光伏并网发电单元的电池组件采用串并联的方式组成多个太阳能电池阵列，太阳能电池阵列输入光伏方阵防雷汇流箱后接入光伏并网逆变器和交流防雷配电柜并入400V输电线路。

1.3 设计优势

①多个并网光伏分系统各自独立，便于实现梯级控制，以提高系统的运行效率。 ②由于是多个分系统，系统冗余度高，不至于由于某台逆变器发生故障而造成整个电站的瘫痪；局部故障检修时不影响大部分系统的运行。 ③有利于工程分步实施。

2.具体方案 2.1 系统构成 光伏并网发电系统由太阳电池组件、方阵防雷接线箱、光伏并网逆变器、配电保护系统和系统的通讯监控装置组成。 光伏发电站主要组成如下： 40KW晶体硅太阳能电池组件及其支架——建议采用260Wp晶体硅组件； 光伏并网逆变器——设计采用2台20KW光伏并网逆变器；

表2.1.1 14Wp并网地面光伏电站主要配置表 序号 项目名称 规格型号 数量 备注

1 总装机容量 40KW 1 2 太阳电池组件 260Wp 160块 YL260P-30b 3 太阳电池组件支架 配套 1套 定制 4 光伏并网逆变器 5kw 2台 首航20000MTL 5 直流汇流箱 10-4 2台 6 直流配电柜 1000V 1台 5 交流配电柜 400VA 1台 配套 6 线缆辅料 - 配套 7 监控系统 - 配套 8 防雷及接地装置 - 配套

2.2 太阳电池组件阵列设计 2.2.1 太阳电池组件选型 目前使用较多的两种太阳能电池板是单晶硅和多晶硅太阳电池组件。 ①单晶硅太阳能电池 目前单晶硅太阳能电池板的单体光电转换效率为16%～18%，是转换效率最高的，但是制作成本高，还没有实现大规模的应用。 ②多晶硅太阳能电池 多晶硅太阳能电池板的单体光电转换效率约15%～17%。制作成本比单晶硅太阳能电池要便宜一些，材料制造简便，节约电耗，总生产成本较低，因此得到大量发展。 ③选择的常规组件YL260P-30b PR1650×992，见图2.2.1。 图2.2.1 ④铝边框组件产品性能描述

1）多晶硅电池组件弱光性好； 2）太阳电池绒面表面处理和减反射层减少对阳光的反射； 3）电池片采用全自动焊接，有良好的接触可靠性； 4）低铁超白钢化玻璃覆盖在表面，有很好的机械强度并保证好的透光性； 5）后面的背板防止被磨损，撕裂和刺破，起到密封防水和绝缘的作用； 6）铝边框上有四个安装孔，2个接地孔，便于安装和接地； 7）接线盒达到IP65的防护等级，接线方便，安全并有保护作用； 8）在接线盒内，设有旁路二极管，可有效减少阴影带来的组件输出功率损失； 9）组件的功率是从接线盒内有三个接线端子输出的。端子的材料是表面附银浆的H59，具有优良的耐候、抗腐蚀性能，可确保在产品在寿命期内的可 靠输出； 10）在接线盒上用O型圈，保证其密封性良好； 11）接线盒用优质硅胶固定，保证有良好的耐腐蚀性、密封性； 12）产品一致性好； ⑤组件电性能参数 表2.2.1 260Wp太阳电池组件技术参数 注：标准测试条件（STC）下—AM1.5、1000W/m2的辐照度、25℃的电池温度。

I-V 曲线图 如图2.2.2I-V曲线图所示。

2.2.2 太阳电池阵列表面倾斜度设计 从NASA气象站得到的资料，均为水平面上的太阳能辐射量，需要换算成光伏阵列倾斜面的辐射量才能进行发电量的计算。 对于某一倾角固定安装的光伏阵列，所接受的太阳辐射能与倾角有关，较简便的辐射量计算经验公式为： Rβ＝S×[sin(α+β)/sinα]+D 式中：Rβ——倾斜光伏阵列面上的太阳能总辐射量 S ——水平面上太阳直接辐射量 D ——散射辐射量 α——中午时分的太阳高度角 β——光伏阵列倾角 根据太阳能辐射数据，可以计算出不同倾斜面的太阳辐射量，确定太阳能光伏阵列安装倾角。本方案假设设计太阳能光伏阵列安装倾角为40°，安装方向

型号 电性能参数 组件外形 YL260P-30b

Voc (V) Isc (A) Vm (V) Im (A) Pm (W) 电池片规格(mm) 规格 (mm) 重量 (kg) 工作温度 (℃)

37.7 9.56 29.8 8.81 260 156×156 1650×992×40 19.1 -40～+85

合集下载

太阳能光伏并网发电项目设计方案

太阳能光伏并网发电项目设计方案

太阳能光伏并网发电项目设计方案摘要：本文旨在为太阳能光伏并网发电项目设计提供全面的方案。

首先，介绍了太阳能光伏发电的工作原理和优势。

然后，讨论了项目的整体设计和组成部分，包括太阳能光伏阵列、逆变器、电网接入等。

接下来，详细描述了设计流程和技术要求。

最后，给出了项目实施过程中可能面临的挑战和解决方案。

1. 引言太阳能光伏发电是一种可再生能源，具有零排放和可持续利用的优势，因此在全球范围内受到广泛关注。

太阳能光伏并网发电项目是利用太阳能光伏电池板将太阳能转化为电能，并将其并入电网供电的一种方式。

本文将详细介绍该项目的设计方案。

2. 工作原理和优势太阳能光伏发电是通过将太阳能辐射转化为直流电能，然后通过逆变器将其转化为交流电能并注入电网。

光伏电池板是实现这一过程的关键组成部分，其工作原理是利用半导体材料吸收太阳能光子，产生电子与空穴对，并通过电场效应将它们分离，形成电流。

与传统能源相比，太阳能光伏发电具有环保、清洁、可再生及分布式等优势。

3. 项目设计和组成部分太阳能光伏并网发电项目的主要组成部分包括太阳能光伏阵列、逆变器、电网接入及监控系统。

3.1 太阳能光伏阵列太阳能光伏阵列由若干个太阳能光伏电池板组成，其数量和布局应根据项目需求和场地条件进行合理设计。

通常，太阳能电池板采用多晶硅或单晶硅材料制成，并具备耐候性和高转换效率。

3.2 逆变器逆变器是太阳能光伏发电系统中的核心设备，主要负责将直流电能转化为交流电能，并与电网保持同步。

逆变器还可以监测和调节电压、频率等参数，以确保发电系统的稳定运行和最大功率输出。

3.3 电网接入电网接入是将太阳能光伏发电系统的电能注入到电网供电系统中的关键环节。

该部分包括电网连接设备和相关保护装置，如电网接入开关、断路器、保护继电器等，以确保与电网的安全连接和稳定运行。

3.4 监控系统太阳能光伏并网发电项目需要配备监控系统，用于实时监测和分析发电系统的运行状态和性能。

监控系统可以通过无线通信技术与电网中心进行数据传输和远程监控，提高系统的运行效率和故障排除能力。

光伏发电并网工程电气设计方案

光伏发电并网工程电气设计方案

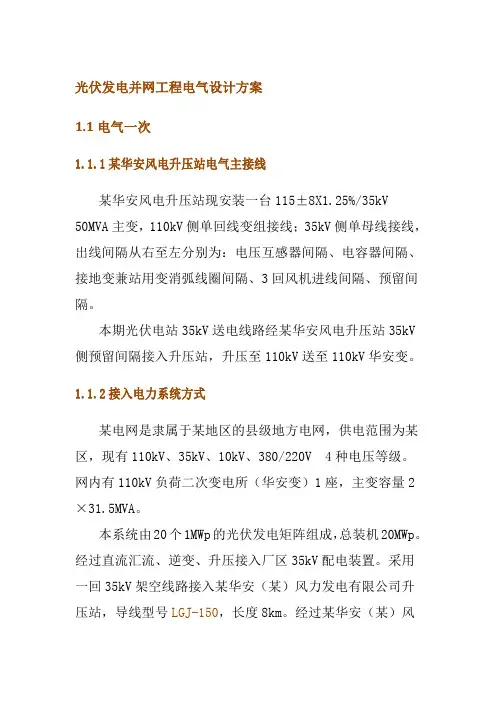

光伏发电并网工程电气设计方案1.1电气一次1.1.1某华安风电升压站电气主接线某华安风电升压站现安装一台115±8X1.25%/35kV50MVA主变，110kV侧单回线变组接线；35kV侧单母线接线，出线间隔从右至左分别为：电压互感器间隔、电容器间隔、接地变兼站用变消弧线圈间隔、3回风机进线间隔、预留间隔。
