最新机械制图套试卷及答案

1 1

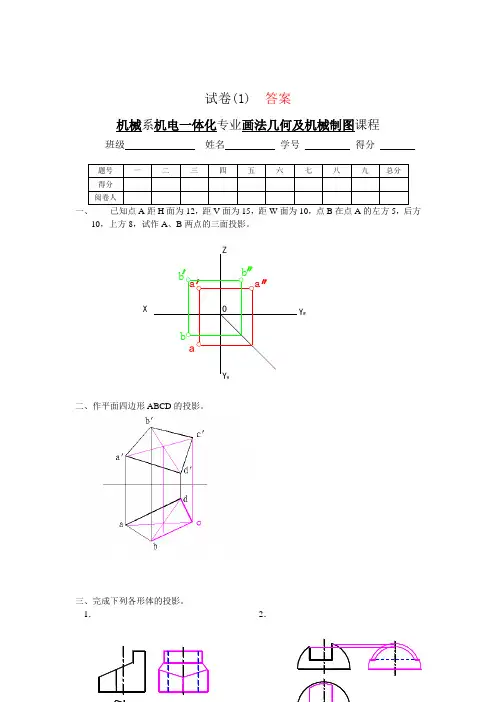

徐州师范大学考试试卷(1) 答案 2

一、 已知点A距H面为12，距V面为15，距W面为10，点B在点A3

的左方5，后方10，上方8，试作A、B两点的三面投影。 4

XZYHYWOaaabbb 5

二、作平面四边形ABCD的投影。 6

7

8

9

10

三、完成下列各形体的投影。 11

1． 2． 12

2 13

14

15

16

17

18

19

20

21

22

23

24

25

四、根据给出的视图，补画第三视图（或视图所缺的图线）。 26

1． 27

28

29

30

31

32

33

34

2． 35

3 36

37

五、在指定位置将主视图画成全剖视图。

38

39

六、在指定位置将主视图画成剖视图。 40

41

4 42

七、补全螺栓连接图中所缺的图线

43

44

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、45

分度圆、齿根圆直径，并画出其啮合图（比例1：2）。 46

5 47

九、读零件图，并回答问题。 48

1．该零件采用了哪些视图、剖视图和剖面图？ 49

2．指出该零件在长、宽、高三个方向的主要尺寸基准。 50

3．图中G1/2"表示： 螺纹，1/2"表示 ，是 螺纹（内、51

外）， 52

4．Φ36H8表示：Φ36是 ，H8是 又是 ，53

H是 ，8是 。 54

55

5．说明符号 的含义。 56

57

6.试画出主视图的外形。 58

59 6.3

6 答案： 60

1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。 61

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视62

图，左视图是局部剖视图，俯视图为半剖视图。 63

2． 指出该零件在长、宽、高三个方向的主要尺寸基准。 64

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，65

宽度基准是宽度方向的对称线。 66

3．图中G1/2"表示：

非螺纹密封的管

螺纹，1/2"表示 公称直径 ，67

是 内 螺纹（内、外）， 68

4．Φ36H8表示：Φ36是 基本尺寸 ，H8是 公差带代号 ，其中，H69

是 基本偏差代号 ，8是 公差等级 。 70

7 71

5．说明符号 的含义。前者表示用去除材料的方法获得72

的表面粗糙度， 73

74

Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。 75

6.试画出主视图的外形。 （图形从略） 76

77

78

79

徐州师范大学考试试卷(1) 80

二、 已知点A距H面为12，距V面为15，距W面为10，点B在点A81

的左方5，后方10，上方8，试作A、B两点的三面投影。(10分) 82

83 6.3

XZYHYWO

8 二、作平面四边形ABCD的投影。(10分) 84

85

86

三、完成下列各形体的投影。(12分，每题6分) 87

1． 2． 88

89

四、根据给出的视图，补画第三视图（或视图所缺的图线）。(12分，每题90

6分) 91

1． 92 abda'b'c'd'

9

93

94

95

96

97

2． 98

99

100

五、在指定位置将主视图画成全剖视图。(10分) 101

10 102

103

104

六、在指定位置将主视图画成剖视图。(10分) 105

106

107

七、补全螺栓连接图中所缺的图线。(10分) 108

11 109

110

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、111

分度圆、齿根圆直径，并画出其啮合图（比例1：2）。(10分) 112

113

114

115

116

12 117

118

徐州师范大学试卷(3) 答案 119

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)

120

121

二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)

122

123

三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7124

分) 125

1. 126

13 127

128

2. 129

130

131

132

133

134

135

四、在指定位置将主视图画成剖视图。(12分) 136

14

137

138

139

五、补画视图中的缺线。(12分) 140

141

142

143

144

六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分) 145

15 146

147

148

七、在指定位置画出剖面图(键槽深为3mm)。(8分) 149

150

八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分) 151

16 152

304：向心球轴承，04表示滚动轴承内径为20mm，3表示尺寸系列。 153

九、读零件图，并回答问题。(18分) 154

1．该零件采用了哪些视图、剖视图或其它表达方法？ 155

2．指出该零件在长、宽、高三个方向的主要尺寸基准。 156

3．说明Φ40H7的意义。 157

4．说明M68╳2的含义。 158

5．画出左视图的外形。 159

6.说明符号 的含义。 160

答： 161

1.主视图采用了全剖，左视图采用了局部剖，俯视图，B-B、C-C断面图及162

D-D局部剖视图。 163

2.长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基164

准是Φ45孔的轴线 165 6.3

17 3. Φ40H7表示：基本尺寸为Φ40的孔，H7为公差带代号，H为基本偏166

差代号，7为公差等级。 167

4. M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺168

距。 169

5.左视图外形略 170

6. 前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6.3μm.； 171

后者表示，是由不去除材料的方法获得的零件表面。 172

173

174

175

176

18 177

178

179

180

19 徐州师范大学试卷(3) 181

182

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。(10分)

183

184

二、作平面△ABC和平面△EFG的交线，并判别可见性。(10分)

185

186

三、根据给出的视图，补画第三视图或视图中所缺的图线。(14分，每题7187

分) 188

189

20 1. 190

191

192

193

194

195

2. 196

197

198

199

200

201

202

203

204

四、在指定位置将主视图画成剖视图。(12分) 205

21

206

207

五、补画视图中的缺线。(12分) 208

209

210

211

六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8分) 212

213

214

22 215

216

七、在指定位置画出剖面图(键槽深为3mm)。(8分)

217

218

219

220

221

222

223

八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。(8分) 224

225

23 226

227

九、读零件图，并回答问题。(18分) 228

1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。 229

2．指出该零件在长、宽、高三个方向的主要尺寸基准。 230

3．说明Φ40H7的意义。 231

4．说明M68╳2的含义。 232

5．画出左视图的外形。 233

6.说明符号 的含义。 234

235

236

237

238

239

240

241 6.3
