机械制图套试卷及答案

机械制图试题及答案一、选择题（每题2分，共20分）1. 机械制图中，第一角投影法与第三角投影法的主要区别是什么？A. 投影方向不同B. 视图数量不同C. 视图位置不同D. 投影平面不同2. 在机械制图中，标注尺寸时，以下哪项是正确的？A. 尺寸线应与被标注的线平行B. 尺寸数字应写在尺寸线的上方或旁边C. 尺寸线应使用虚线D. 尺寸数字应写在尺寸线下方3. 机械制图中，公差标注的基本原则是什么？A. 公差应标注在尺寸线的上方B. 公差应标注在尺寸线的下方C. 公差应标注在尺寸线的左侧D. 公差应标注在尺寸线的右侧4. 以下哪项不是机械制图中常见的视图？A. 俯视图B. 左视图C. 右视图D. 立体图5. 机械制图中，剖面图的作用是什么？A. 表示物体的外部形状B. 表示物体的内部结构C. 表示物体的尺寸D. 表示物体的材料6. 机械制图中，螺纹的标注方法是什么？A. 标注螺纹直径和螺距B. 标注螺纹直径和螺纹类型C. 标注螺纹直径和螺纹深度D. 标注螺纹直径和螺纹长度7. 机械制图中，焊接符号的作用是什么？A. 表示焊接的类型B. 表示焊接的尺寸C. 表示焊接的位置D. 表示焊接的强度8. 在机械制图中，局部放大图的作用是什么？A. 表示物体的局部细节B. 表示物体的整体结构C. 表示物体的尺寸D. 表示物体的材料9. 机械制图中，表面粗糙度的标注方法是什么？A. 标注表面粗糙度的数值B. 标注表面粗糙度的符号C. 标注表面粗糙度的类型D. 标注表面粗糙度的等级10. 机械制图中，装配图的作用是什么？A. 表示单个零件的详细结构B. 表示多个零件的组合关系C. 表示零件的尺寸D. 表示零件的材料答案：1. A2. B3. A4. D5. B6. B7. A8. A9. D10. B二、简答题（每题10分，共30分）1. 简述机械制图中尺寸标注的基本原则。

2. 解释什么是轴测图，并说明其与正投影图的区别。

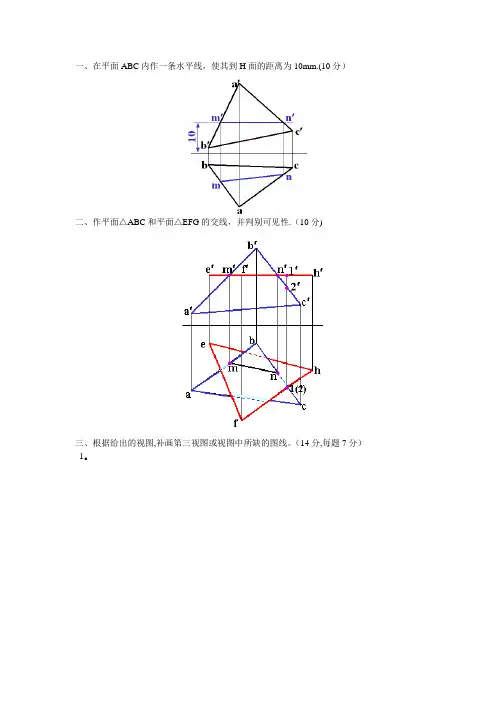

一、在平面ABC内作一条水平线，使其到H面的距离为10mm.(10分）二、作平面△ABC和平面△EFG的交线，并判别可见性.（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线。

（14分,每题7分）1。

四、在指定位置将主视图画成剖视图.（12分)五、补画视图中的缺线。

(12分)六、指出下列螺纹画法中的错误,并将正确的画在指定位置。

(8分)八、解释轴承304的含义,并在图中画出其与孔和轴的装配结构。

（8分）304:向心球轴承，04表示滚动轴承内径为20mm,3表示尺寸系列。

九、读零件图,并回答问题。

（18分)1．该零件采用了哪些视图、剖视图或其它表达方法?的含义.,B-B、C—C断面图及D—D局部剖视45孔的轴线3。

Φ40H7表示:基本尺寸为Φ40的孔,H7为公差带代号，H为基本偏差代号，7为公差等级。

4。

M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

5。

左视图外形略6.前者表示用去除材料的方法获得的表面粗糙度，Ra的值为6。

3μm。

；后者表示，是由不去除材料的方法获得的零件表面.一、在平面ABC内作一条水平线,使其到H面的距离为10mm。

（10分)二、作平面△ABC和平面△EFG的交线,并判别可见性。

（10分）三、根据给出的视图，补画第三视图或视图中所缺的图线。

（14分，每题7分) 1。

五、补画视图中的缺线。

（12分）六、指出下列螺纹画法中的错误，并将正确的画在指定位置.(8分)七、在指定位置画出剖面图（键槽深为3mm）.（8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

（8分)九、读零件图,并回答问题。

（18分)1．该零件采用了哪些视图、剖视图或其它表达方法?说明数量和名称。

C将AB分成2：3,求C点的三面投影。

（12分）二、已知平面的两面投影,完成其第三面投影.(10分）三、已知两视图，求作第三视图。

(15分）四、求作立体的相贯线。

（12分）五、根据两视图补画第三视图。

《机械制图》试题（附参考答案）一、单选题（共10题，每题1分，共10分）1、在判断重影点的可见性方面，若两点的水平投影重合，则视两点的正面投影（）值大者为可见。

A、x 坐标B、y 坐标C、z 坐标D、不能判断正确答案：C2、顺时针旋转时旋入的螺纹为（）。

A、可能是左旋也可能是右旋B、无法确定C、左旋D、右旋正确答案：D3、正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、特殊性C、收缩性D、统一性正确答案：C4、铅笔用“B”表示（）。

A、软B、硬C、长D、高度尺寸正确答案：A5、不规则连续细实线为( )。

A、轮廓线B、折断线C、指引线D、隐藏线正确答案：B6、制图用纸之大小尺度，其中594×841是（）。

A、A1B、A0C、A2D、A3正确答案：A7、制造机件所用的图，通常称为( )。

A、机构图B、工作图C、设计图D、制配图正确答案：B8、在图样中不可用粗实线来表示的是（）。

A、图框线B、尺寸线C、螺纹牙顶线D、可见轮廓线正确答案：B9、机械图样中，表示可见轮廓线采用( )。

A、细实线B、粗实线C、细点画线D、波浪线正确答案：B10、齿轮属于（）。

A、标准件B、一般零件C、零部件D、常用件正确答案：D二、多选题（共10题，每题1分，共10分）1、用于传动的螺纹是（）A、三角形B、梯形C、矩形D、倒梯形E、锯齿形正确答案：BC2、与一个投影面平行，与其它两个投影面倾斜的直线，称为投影面的平行线，具体又可分为（）。

A、水平线B、中心线C、正平线D、侧平线E、一般平行线正确答案：ACD3、相邻两线框或大线框中有小线框中有小线框则表示（）A、同向错位的两表面B、表面上的凸台C、都不对D、同一表面E、表面上的孔正确答案：ABE4、平行投影法按投射线与投影面是否垂直又分为A、偏投影法B、180度投影法C、90度投影法D、正投影法E、斜投影法正确答案：DE5、基本视图不包括（）A、后视图B、剖视图C、左视图D、断面图E、斜视图正确答案：BDE6、组合体相邻的表面可能形成（）三种关系A、共面B、相切C、相交D、都不对E、平行线正确答案：ABC7、一般零件按其结构特点可分为：（）。

1．已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

XW二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1． 2五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？，H是，8是。

1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

Φ42孔的左端面，宽度基准是宽度方向的对称线。

1/2"表示公称直径，是内螺纹（内、外），是公差带代号，其中，H是基本偏差代号，8是公差等级。

1 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

(10分)三、完成下列各形体的投影。

(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。

(10分)六、在指定位置将主视图画成剖视图。

(10分)七、补全螺栓连接图中所缺的图线。

(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

(10分)九、读零件图，并回答问题。

(16分)1．该零件采用了哪些视图、剖视图和剖面图？，是螺纹（内、外），H是，8是。

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

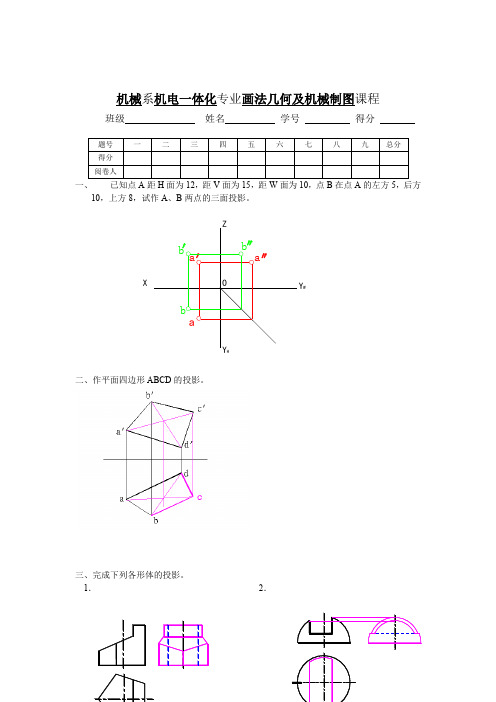

徐州师范大学考试试卷(1) 答案一、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

XZYY WOa aabbb二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，6.试画出主视图的外形。

答案：1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2． 指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示： 非螺纹密封的管 螺纹，1/2"表示 公称直径 ，是 内 螺纹是 基本尺寸 ，是 公差带代号 ，其中，H 是 基本偏差代号 ，是 公差等级 。

5．说明符号 的含义。

前者表示用去除材料的方法获得的表面粗糙度，6.3徐州师范大学考试试卷(1)二、已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

(10分)三、完成下列各形体的投影。

(12分，每题6分)1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

(12分，每题6分) 1．2．五、在指定位置将主视图画成全剖视图。

(10分)六、在指定位置将主视图画成剖视图。

(10分)七、补全螺栓连接图中所缺的图线。

《机械制图》考试试题姓名分数一、填空题（１０分）1. 比例分为（）比例、（）比例、（）比例等三种。

其中为看图方便，尽可能采用（）比例。

2. 标注尺寸由（）、（）和（）三个要素组成。

3. 在标注尺寸时，应做到（）、（）、（）和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用（）线画，不可见轮廓线用（）线画，尺寸线和尺寸界线用（）线画，而中心线和对称中心线则用（）线画。

5、三视图之间的投影对应关系可以归纳为（）、（）长对正。

（）、（）高平齐。

（）、（）宽相等。

二、选择题（１０分）1.一张完整装配图的内容包括：（ 1）一组图形；（2）（）；（3）必要的技术要求；（ 4）零件序号和明细栏；（5）标题栏。

A、正确的尺寸 B 、完整的尺寸 C 、合理的尺寸 D 、必要的尺寸2.看装配图的第一步是先看（）A、尺寸标注 B 、表达方法 C 、标题栏 D 、技术要求3.零件图的技术要求的标注必须符合（）的规定注法。

A 工厂B 行业C 部颁 D国家标准4.零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数（），零偏差必须标出。

A 不相同 B相同 C 相同不相同均可 D 依个人习惯5.局部剖视图用（）为剖与未剖部分的分界线。

A 粗实线 B细实线 C 细点划线 D 波浪线6.绘制零件图对零件进行形体分析，确定主视图方向后，下一步是（）A、选择其他视图，确定表达方案B画出各个视图C 选择图幅，确定作图比例D安排布图，画基准线7.在机件的三视图中，机件上对应部分的主左视图应（）A 长对正B 高平齐 C宽相等 D 高相等8.三视图的投影规律是（）A 长相等高相等宽相等B长对正高对正宽对正C 长对正高平齐宽相等D长相等高平齐宽对正9.国标规定，外螺纹的大径应画（）A 点划线B 粗实线C 细实线D 虚线10.国标规定螺纹的牙顶用（）画出A 虚线B 细实线 C点划线 D 粗实线三、判断题（10 分）（） 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

（10分)二、作平面△ABC和平面△EFG的交线，并判别可见性。

（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线。

(14分，每题7分)1.2。

四、在指定位置将主视图画成剖视图。

(12分)五、补画视图中的缺线.（12分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置.(8分)七、在指定位置画出剖面图（键槽深为3mm）.(8分）八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

（8分）304:向心球轴承，04表示滚动轴承内径为20mm,3表示尺寸系列.九、读零件图，并回答问题。

（18分)1．该零件采用了哪些视图、剖视图或其它表达方法？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

3．说明Φ40H7的意义。

4．说明M68╳2的含义。

5．画出左视图的外形。

6。

说明符号的含义.答:1。

主视图采用了全剖,左视图采用了局部剖,俯视图，B-B、C-C断面图及D—D局部剖视图。

2.长度方向尺寸基准是M27孔的轴线，高度方向基准是底面，宽度方向基准是Φ45孔的轴线3.Φ40H7表示：基本尺寸为Φ40的孔,H7为公差带代号，H为基本偏差代号,7为公差等级. 4。

M68╳2表示，公称直径为68mm的普通细牙螺纹，M为螺纹代号，2为螺距。

5.左视图外形略6。

前者表示用去除材料的方法获得的表面粗糙度,Ra的值为6.3μm。

;后者表示，是由不去除材料的方法获得的零件表面。

一、在平面ABC内作一条水平线，使其到H面的距离为10mm。

(10分)二、作平面△ABC和平面△EFG的交线,并判别可见性。

（10分)三、根据给出的视图,补画第三视图或视图中所缺的图线.(14分,每题7分）1。

2。

四、在指定位置将主视图画成剖视图。

（12分)五、补画视图中的缺线.(12分）六、指出下列螺纹画法中的错误，并将正确的画在指定位置。

(8分）七、在指定位置画出剖面图（键槽深为3mm）.（8分)八、解释轴承304的含义，并在图中画出其与孔和轴的装配结构。

徐州师范大学考试试卷(1) 答案一、已知点✌距☟面为 ，距✞面为 ，距 面为 ，点 在点✌的左方 ，后方 ，上方 ，试作✌、 两点的三面投影。

XZYY WOa aabbb二、作平面四边形✌的投影。

三、完成下列各形体的投影。

． ．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

．．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、已知两平板齿轮啮合，❍ ❍ ❍❍， ， ，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例 ： ）。

九、读零件图，并回答问题。

．该零件采用了哪些视图、剖视图和剖面图？．指出该零件在长、宽、高三个方向的主要尺寸基准。

．图中☝✂表示： 螺纹， ✂表示 ，是 螺纹（内、外），☟是 又 是 。

的含义。

答案：．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ 孔的左端面，宽度基准是宽度方向的对称线。

．图中☝✂表示： 非螺纹密封的管 螺纹， ✂表示 公称直径 ，是 内 螺纹（内、外），是 基本尺寸 ，☟是 公差带代号 ，其中，☟是 基本偏差代号 ，是 公差等级 。

．说明符号 的含义。

前者表示用去除材料的方6.3♋的值为 μ❍；后者表示，是由不去除材料的方法获得的零件表面。

试画出主视图的外形。

（图形从略）徐州师范大学考试试卷☎✆二、已知点✌距☟面为 ，距✞面为 ，距 面为 ，点 在点✌的左方 ，后方 ，上方 ，试作✌、 两点的三面投影。

☎分✆二、作平面四边形✌的投影。

☎分✆三、完成下列各形体的投影。

☎分，每题 分✆． ．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

试卷五一、选择题（共30分每题2分）1。

基本偏差代号A～H的基本偏差是_______。

A．EI B．ES C．ei D．es2. _______是过渡配合。

A．F8/h7 B．H6/h5 C．H7/k6 D．S7/h63．△与△属于齿轮_______的检验组。

A．第Ⅰ公差组B．第Ⅱ公差组C．第Ⅲ公差组4．φ25u6与φ25u7两者的区别在于_______。

A．基本偏差不同B．下偏差相同，而上偏差不同C．上偏差相同，而下偏差不同D．公差值相同5。

_______是保证齿轮副合理侧隙的公差项目。

A．齿距累积公差B．公法线长度变动公差C．齿形公差D．公法线平均长度极限偏差6．国家标准对尺寸规定了_______个公差等级。

A．18 B．20 C．12 D．147．在绝大多数测量误差中，_______服从正态分布规律.A．定值系统误差B．变值系统误差C．随机误差D．粗大误差8．滚动轴承内圈与轴颈配合采用基孔制,外圈与壳体孔相配采用基轴制,与一般的基孔制、基轴制相比，配合性质为：_________________；A 完全一样B 前者变紧，后者基本不变C完全不一样 D 后者变紧，前者基本不变9．用万能卧式测长仪测量孔或轴的直径，所采用的测量方法是_____________法。

A 间接测量B相对测量C 绝对测量D综合测量10. 优先数系R10，其公比为1.25,若首项为10，则第三项是。

A、12。

5B、16C、20D、1811。

径向全跳动公差带形式与的完全相同。

A 圆度B 圆柱度C 径向圆跳动D 同轴度12．下列配合代号标注正确的有＿＿。

A．φ60H6/r7B．φ60H8／k7C．φ60h7／D8D．φ60H5／f513．下列配合代号中，属于最小间隙配合的是。

A．φ30H7／g6B．φ30H8／f7C．φ30H7／h6D．φ30H8／d714.齿轮的齿形误差主要影响齿轮传动的。

A、齿侧间隙B、传递运动准确性C、传递平稳性D、载荷分布均匀性15．可以用普通螺纹中径公差综合控制 .A．螺纹大径误差和小径误差;B．螺距误差和牙型半角误差；C。

徐州师范大学考试试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人一、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

(10分)三、完成下列各形体的投影。

(12分，每题6分)1． 2．1．五、在指定位置将主视图画成全剖视图。

(10分)六、在指定位置将主视图画成剖视图。

(10分)七、补全螺栓连接图中所缺的图线。

(10分)八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

(10分)九、读零件图，并回答问题。

(16分)1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是 螺纹（内、外），H 是 ，8徐州师范大学考试试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程 班级姓名学号得分题号 一 二 三 四 五 六 七 八 九 总分得分阅卷人二、 已知点A距H面为12，距V面为15，距W面为10，点B在点A的左方5，后方10，上方8，试作A、B两点的三面投影。

XY HY W二、作平面四边形ABCD的投影。

三、完成下列各形体的投影。

1．2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

七、补全螺栓连接图中所缺的图线八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，6.试画出主视图的外形。

答案：1． 该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

机械制图试题（附参考答案）一、单选题（共26题，每题1分，共26分）1.画半剖视图时，剖视图与视图的分界线应该为（）。

A、对称中心线B、剖面线C、虚线D、实线正确答案：A2.使用丁字尺及一组三角板至多可将一圆分成几等分()。

A、24B、9C、6D、12正确答案：A3.一对互相啮合的齿轮它们的（）必须相等。

A、齿数B、模数和压力角C、模数和齿数D、分度圆直径正确答案：B4.仰视图是（）。

A、由上向下投影B、由下向上投影C、由前向后投影D、由后向前投影正确答案：B5.如果空间两直线的三面投影都相交，则该两直线一定（）。

A、异面B、平行C、相交D、交叉正确答案：C6.已知空间点A（10，15，20），B（8，5，10）则B点相对A点在（）A、右后下方B、左后下方C、右前上方D、右前下方正确答案：A7.机件的真实大小以图样上标注的()为依据，与图形的大小及绘制的准确度无关。

A、尺寸数值B、标题栏C、比例D、文字说明正确答案：A8.当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、间隙配合B、不明确性质C、过渡配合D、过盈配合正确答案：A9.后视图是（）。

A、由右向左投影B、由前向后投影C、由左向右投影D、由后向前投影正确答案：D10.确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、尺寸基准C、定位尺寸D、定形尺寸正确答案：B11.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、波浪线C、粗实线D、虚线正确答案：B12.Α0图纸的大小为Β×L：（）A、841×1189B、210×297C、841×594D、420×297正确答案：A13.斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、细实线B、波浪线C、点划线D、粗实线正确答案：B14.直线从属于平面的条件是一直线经过属于平面的（）。

《机械制图》试题库及答案一、单选题（共10题，每题1分，共10分）1、当孔的公差带与轴的公差带相交时，属于( )A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：A2、在图纸上的图框必须用（）画出。

A、细虚线B、细点画线C、细实线D、粗实线正确答案：D3、机械图样中，表示断裂处边界线、视图与剖视图的分界线采用（）。

A、细实线B、波浪线C、粗实线D、细点画线正确答案：B4、轴套类零件的加工，大部分工序是在车床或磨床上进行，因此一般将其轴线（）放置画出主视图。

A、任意位置B、水平C、倾斜D、垂直正确答案：B5、在圆柱（或圆锥）外表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、外螺纹D、内螺纹正确答案：C6、在圆柱（或圆锥）内表面形成的螺纹，称为（）。

A、标准螺纹B、表面螺纹C、内螺纹D、外螺纹正确答案：C7、斜视图仅表达倾斜表面的真实形状，其他部分用（）断开。

A、粗实线B、细实线C、波浪线D、点划线正确答案：C8、某调整螺旋，采用双线粗牙螺纹，螺距为3mm，为使螺母相对螺杆沿轴向移动12mm，螺杆应转( )圈。

A、2.5B、3C、4D、2正确答案：D9、为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、五B、四C、三D、六正确答案：C10、锯齿形螺纹常用于（）。

A、连接管道B、单方向传递动力C、锯销D、连接零件正确答案：B二、多选题（共10题，每题1分，共10分）1、与一个投影面平行的平面，一定与其它两个投影面垂直，这种平面称为投影面的平行面，具体可分为（）。

A、特殊面B、中心面C、正平面D、侧平面E、水平面正确答案：CDE2、零件有长宽高三个方向的尺寸，主视图上只能反映零件的（）A、高B、前C、长D、都不对E、宽正确答案：AC3、两点的相对位置，是指在三面投影体系中，一个点处于另一个点的（）位置问题。

A、左右B、角度C、前后D、南北E、上下正确答案：ACE4、断面图与剖视图的区别（）A、断面图仅画出被切断处的断面形状B、剖视图仅画出被切断处的断面形状C、左视图D、断面图还须画出可见轮廓线E、剖视图还须画出可见轮廓线正确答案：AE5、Φ50+0.025 表示( )A、最大尺寸是Φ50.025 ㎜B、最大尺寸是Φ50.00 ㎜C、实际尺寸是Φ50 ㎜D、基本尺寸是Φ50 ㎜E、最小尺寸是Φ50.025㎜正确答案：AD6、M２０×2—５g6g—LH表示（）A、细牙B、螺距C、长的旋合长度D、粗牙E、普通螺纹正确答案：ACE7、平面图形的尺寸按其在平面图形中所起的作用，可分为（）。

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

试卷(1) 答案机械系机电一体化专业画法几何及机械制图课程班级 姓名 学号 得分题号 一 二 三 四 五 六 七 八 九 总分 得分 阅卷人一、已知点A 距H 面为12，距V 面为15，距W 面为10，点B 在点A 的左方5，后方10，上方8，试作A 、B 两点的三面投影。

XZY HY WOaaabbb二、作平面四边形ABCD 的投影。

三、完成下列各形体的投影。

1． 2．四、根据给出的视图，补画第三视图（或视图所缺的图线）。

1．2．五、在指定位置将主视图画成全剖视图。

六、在指定位置将主视图画成剖视图。

八、已知两平板齿轮啮合，m1=m2=4mm，z1=20，z2=35，分别计算其齿顶圆、分度圆、齿根圆直径，并画出其啮合图（比例1：2）。

九、读零件图，并回答问题。

1．该零件采用了哪些视图、剖视图和剖面图？2．指出该零件在长、宽、高三个方向的主要尺寸基准。

，是螺纹（内、外），又是，H是，答案：1．该零件采用了哪些视图、剖视图和剖面图？说明数量和名称。

该零件采用主视图、俯视图和左视图三个视图，其中，主视图是全剖视图，左视图是局部剖视图，俯视图为半剖视图。

2．指出该零件在长、宽、高三个方向的主要尺寸基准。

高方向基准是零件的底面，长度方向基准是零件上Φ42孔的左端面，宽度基准是宽度方向的对称线。

3．图中G1/2"表示：非螺纹密封的管螺纹，1/2"表示公称直径，是内螺纹（内、外），4．Φ36H8表示：Φ36是基本尺寸，H8是公差带代号，其中，H是基本偏差代号，8是公差等级。

5．说明符号的含义。

前者表示用去除材料的方法获得的表面粗糙度，6.3Ra的值为6.3μm.；后者表示，是由不去除材料的方法获得的零件表面。

6.试画出主视图的外形。

（图形从略）试卷(1)机械工程系机电一体化专业画法几何及机械制图课程班级姓名学号得分，上方8，试作A、B两点的三面投影。

(10分)二、作平面四边形ABCD的投影。

机械制图培训试卷姓名________ 分数_______一、选择题：请将正确答案的序号填在题后的括号内。

（每题 2 分，共 40 分）1、螺纹牙底线用（）绘制。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线2、标注尺寸时，应尽可能使用符号和缩写词。

其符号“（）”表示均布。

（A）EQS （B）GB/T （C）JB （D）C3、标注球的直径尺寸时应在尺寸数字前面加注符号（）。

（A）Φ（B）R （C）SΦ（D）SR4、机件向不平行于任何基本投影面的平面投影所得的视图叫（）。

（A）局部视图（B）向视图（C）基本视图（D）斜视图5、局部放大图的标注中，若被放大的部分有几个，应用（）数字编号，并在局部放大图上方标注相应的数字和采用的比例。

（A）希腊（B）阿拉伯（C）罗马（D）中国6、在垂直于螺纹轴线的投影面的视图中，内螺纹大径应画成（）。

（A）完整的细实线圆（B）完整的粗实线圆（C）3/4的粗实线圆（D）3/4的细实线圆7、选择正确的局部剖视图（）。

（A）（B）（C）（D）8、同一基本尺寸的表面，若有不同的公差要求时，应用（）分开，并按线性尺寸公差注法规定的形式分别标注其公差。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线9、局部放大图中的比例是指相应要素的线性尺寸之比，具体是指（）。

（A）局部放大图的图形比原图形（B）局部放大图的图形比其实物（C）原图形比其局部放大图的图形（D）实物比其局部放大图的图形10、根据主、俯视图，选择正确的左视图（）。

11、滚动轴承外圈与箱体孔的配合应采用____，内圈与轴的配合应采用____。

（）（A）基孔制基轴制（B）基轴制基轴制（C）基孔制基孔制（D）基轴制基孔制12、锥形结构的基面位置线线型为（）。

（A）粗实线（B）细虚线（C）细实线（D）粗虚线13、尺寸Ф40H7的（）。

（A）上偏差、下偏差均大于0（B）上偏差为0，下偏差为负值（C）上偏差、下偏差均小于0（D）上偏差为正值，下偏差为014、图样上四个相同螺纹孔尺寸标注的正确方法是（）。

机械制图（一）一、单选题1.物体向不平行于基本投影面的平面投影所得的视图是（）A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图2.基准是（）A. 标注尺寸的依B.标注尺寸的起点C.标注尺寸的终点D. 标注尺寸的范围3.对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直的平行（） A．粗实线 B.细实线 C.细虚线 D.波浪线4.局部视图是将机件的某一部分向（）投射所得的视图A.基本投影面B.不平行于基本投影面C.辅助投影面D.正投影面5、已知物体的主、俯视图，错误的左视图是（）线，CD是正平线b)AB是侧平线，BC是正平线，CD是一般位置直线c)AB是侧平线，BC是正平线，CD是正平线d)AB是正垂线，BC是铅垂线，CD是一般位置直线7、在下图中，选出正确的视图（）。

二、多选题1.描深画图底稿的步骤，下列说法正确的是（）A.先曲后直，保证连接圆滑B.先粗后细，保证图面清洁，提高画图效率C.先水平后垂、斜，以保证图面整洁D.圆弧半径先小后大，保证图形准确E.描深图框线和标题栏后再填写标题栏2.为了把空间的三视图画在一个平面上，就必须把三个投影展开，展开方法是（）A.正面保持不变B.水平面绕OX轴向上旋转90°C. 水平面绕OX轴向下旋转90°D.侧面绕OZ轴向右旋转90°E. 侧面绕OZ轴向左旋转90°3.三视图之间的投影关系可以归纳为（）A.主、俯视图宽相等B.主、左视图高平齐C.俯、左视图长对正D. 主、俯视图长对正E.俯、左视图宽相等4.关于直线的投影特性，下列说法正确的是（）A.直线倾斜于投影面，投影变短线B.直线平行于投影面，投影现实长C.直线垂直于投影面，投影聚一点D. 直线平行于投影面，投影聚一点E. 直线垂直于投影面，投影现实长5.图框的格式有（）A.加宽B.留有装订边C.不留装订边D.加粗E.加长6.曲面立体一般需要标出（）方向的尺寸A.长度B.宽度C.高度D.径向E.轴向7.关于轴测投影的基本特性，下列说法正确的是（）A.空间相平行的线段，在同一轴测投影中一定相互平行B.与直角坐标轴平行的线段，其轴测投影与相应的轴测轴平行C.与轴测轴平行的线段，按该轴的轴向伸缩系数进行度量D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进行度量.E.绘制轴测轴时，不必沿轴向测量尺寸三、判断题（）1.圆柱的主视图和左视图都是一个长方形线框，其投影的含义相同。

《机械制图》试卷答案及评分标准
一、填空（每格1分，共40分）
1、画、点、间隔
2、一、反映该结构最清晰
3、重合、延长线
4、45º倒角、倒角宽度
5、一、尺寸、数量
6、向下、向右
7、Y E=Y F，Z E=Z F
8、斜二轴测图
9、正确、完整、清晰
10、基本投影
11、相交、细实
12、螺旋、中径、轴向
13、特征、普通螺纹、公称直径、螺距、细、左
14、轴的直径、键的型式
15、简化画法、规定画法、内径、30
二、选择题（每题3分，共30分）
1、D
2、B
3、D
4、B
5、D
6、C
7、D
8、B
9、A 10、B
三、作图题
1、8分
轴测轴2分
菱形2分
四心2分
正等测圆2分2、7分
每尺寸1分3、6分
每个点2分4、8分
每条线2分5、8分
每条线2分6、12分
每个结构2分7、12分
四个内部结构各2分
肋板2分，相惯线2分8、10分
断开2分
粗实线2分
尺寸4分
剖面线2分
9、10分
总共10处错误，每处1
分。

机械制图考试题与参考答案一、单选题（共26题，每题1分，共26分）1.正投影的基本特性主要有真实性、积聚性、（）。

A、统一性B、普遍性C、特殊性D、收缩性正确答案：D2.当轴的公差带完全在孔的公差带之上时，属于（）配合。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：A3.分规的用途是( )线段和等分线段。

A、等分与画圆B、画圆C、量取D、转量长度与画圆正确答案：C4.截交线所围成的截面图形称为（）。

A、截切体B、截断面C、截平面D、截交线正确答案：B5.相邻两牙在中径线上对应两点的距离指的是（）。

A、牙型B、线数C、导程D、螺距正确答案：D6.具有过盈的配合称为（）。

A、过盈配合B、过渡配合C、不明确性质D、间隙配合正确答案：A7.锯齿形螺纹常用于（）。

A、连接零件B、单方向传递动力C、锯销D、连接管道正确答案：B8.可能具有间隙或过盈的配合称为（）。

A、过盈配合B、不明确性质C、间隙配合D、过渡配合正确答案：D9.图纸中汉字应写成（）体，采用国家正式公布的简体字。

A、长仿宋B、方正舒体C、新宋D、隶书正确答案：A10.仰视图是（）。

A、由下向上投影B、由上向下投影C、由前向后投影D、由后向前投影正确答案：A11.用剖切面完全地剖开机件后所得的视图，称为（）。

A、半剖视图B、全剖视图C、局部视图D、局部放大图正确答案：B12.比例1:2是（）比例。

A、缩小比例B、原值比例C、放大比例D、以上都不对正确答案：A13.已知某个几何体的主视图、左视图和俯视图分别为长方形、长方形、圆，则该几何体是（）。

A、球体B、长方体C、圆锥体D、圆柱体正确答案：D14.设计给定的尺寸指的是（）。

A、基本尺寸B、实际尺寸C、尺寸偏差D、极限尺寸正确答案：A15.画断面图时，若由两个或多个相交剖切平面剖切得出的移出断面，中间应用（）断开为两个图形。

A、点画线B、粗实线C、虚线D、波浪线正确答案：D16.两圆柱齿轮轴线之间的最短距离称为（）。
