启东计算机总厂有限公司 PLC实验指导书（SIMATIC S7-200-CPU226）
1 实验指导书
启
东
计
算
机
总
厂
有
限
公
司
DICE - PLCSM400
启东计算机总厂有限公司 PLC实验指导书（SIMATIC S7-200-CPU226）
2 目录
第一章 系统简介
一、可编程序控制器（PC）主机
二、编程装置
三、输入输出部分
四、输入/输出接口的使用方法
五、实验演示屏介绍
第二章 软件的安装与使用
一、软件的安装
二、软件的使用
第三章 PLC控制实验
实验一 基本指令实验
实验二 定时器及计数器指令实验
实验三 移位寄存器指令实验
实验四 置位/复位及脉冲指令实验
实验五 跳转指令实验
实验六 常用功能指令实验
实验七 舞台灯的PLC控制
实验八 LED数码管显示控制
实验九 交通信号灯的自动控制
实验十 驱动步进电机的PLC控制
实验十一 电机的星/三角启动控制
实验十二 机械手的PLC自动控制
实验十三 四层电梯的PLC控制
实验十四 刀库捷径方向选择控制
实验十五 物料混合控制
实验十六 水塔水位控制
实验十七 邮件分拣控制
实验十八 四级传送带的控制
第四章 电子实验演示装置的使用
一、简介
二、电子实验演示装置软件的安装
三、电子实验装置的测试
四、电子实验演示装置的实验
五、电子演示装置的实验说明
启东计算机总厂有限公司 PLC实验指导书（SIMATIC S7-200-CPU226）
3 正文
第一章 系统简介
西门子（SIMATIC）S7-200系列小型PLC（Micro PLC）可应用于各种自动化系统。紧凑的结构、低廉的成本以及功能强大的指令使得S7-200 PLC成为各种小型控制任务的理想的解决方案。S7-200产品的多样化以及基于Windows的编程工具，使您能够更加灵活地完成自动化任务。
三相异步电动机可逆运行能耗制动控制(S7-200系列PLC)
解：1） I/O编址：
I0.1——SB1停车 I0.4——FR过载保护 Q0.1——KM1线圈
I0.2——SB2正转 Q0.2——KM2线圈
I0.3——SB3反转 Q0.3——KM3线圈
2） KT的对应指令——选定时器：T37（100ms时基接通延时定时器）
设定时时间：PT=100（定时时间10s）
2）梯形图（注意：I0.4过载保护设为常开触点）
说明：在控制线路中，设置有KT的瞬动触点与KM3辅助常开触点串联，在PLC控制中，定时器是软器件，不存在机械故障的问题，所以不必设KT的瞬动触点。
如果直接翻译，则根据定时器的工作时序，在Q0.3的自锁支路上串联的应是T37的常闭触点。
3）I/O端子接线图(略)
多路定时器——多台电动机的顺序循环控制(S7-200系列PLC)
控制要求：（1）由运行开关控制：“1”= 起动，“0”= 停止
（2）控制时序图：
解：1） I/O编址：
I0.0 ——运行开关 定时器：T37 PT=800
Q0.1——1#设备
Q0.2——2#设备
Q0.3——3#设备
Q0.4——4#设备
Q0.5——5#设备
2） 梯形图：如图8-3-14 （a）所示。
这里，利用了比较指令进行各时段的控制，非常方便 No1设备 ON ON
No2设备 ON ON
No3设备 ON ON ON
沈阳大学科技工程学院
- 1 - 一、水塔水位
1、系统描述及控制要求
1.1 国内外发展现状调查
1.1.1 PLC及西门子S7-200系列PLC介绍
20世纪70年代初出现了微处理器。人们很快将其引入可编程逻辑控制器，使可编程逻辑控制器增加了运算、数据传送及处理等功能，完成了真正具有计算机特征的工业控制装置。此时的可编程逻辑控制器为微机技术和继电器常规控制概念相结合的产物。个人计算机发展起来后，为了方便和反映可编程控制器的功能特点，可编程逻辑控制器定名为Programmable Logic Controller（PLC）。
20世纪70年代中末期，可编程逻辑控制器进入实用化发展阶段，计算机技术已全面引入可编程控制器中，使其功能发生了飞跃。更高的运算速度、超小型体积、更可靠的工业抗干扰设计、模拟量运算、PID功能及极高的性价比奠定了它在现代工业中的地位。
20世纪80年代初，可编程逻辑控制器在先进工业国家中已获得广泛应用。世界上生产可编程控制器的国家日益增多，产量日益上升。这标志着可编程控制器已步入成熟阶段。
20世纪80年代至90年代中期，是可编程逻辑控制器发展最快的时期，年增长率一直保持为30~40%。在这时期，PLC在处理模拟量能力、数字运算能力、人机接口能力和网络能力得到大幅度提高，可编程逻辑控制器逐渐进入过程控制领域，在某些应用上取代了在过程控制领域处于统治地位的DCS系统。
20世纪末期，可编程逻辑控制器的发展特点是更加适应于现代工业的需要。这个时期发展了大型机和超小型机、诞生了各种各样的特殊功能单元、生产了各种人机界面单元、通信单元，使应用可编程逻辑控制器的工业控制设备的配套更加容易。
西门子S7-200 是一种小型的可编程序控制器，适用于各行各业，各种场合中的检测、监测及控制的自动化。S7-200系列的强大功能使其无论在独立运行中，或相连成网络皆能实现复杂控制功能。因此S7-200系列具有极高的性能/价格比。

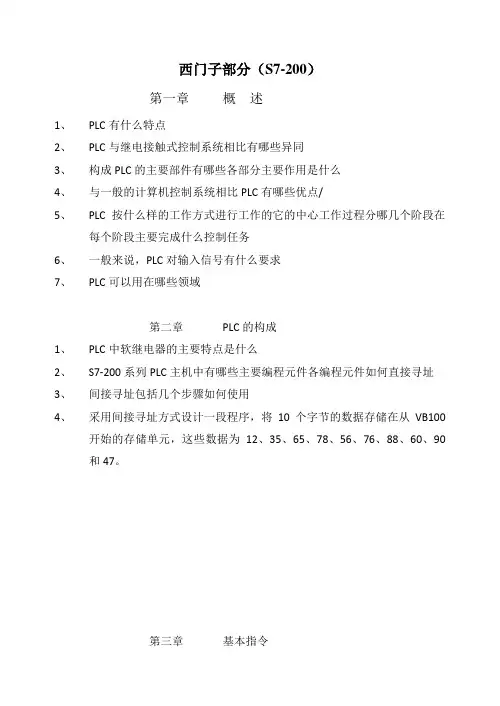

西门子部分（S7-200）
第一章 概 述
1、 PLC有什么特点
2、 PLC与继电接触式控制系统相比有哪些异同
3、 构成PLC的主要部件有哪些各部分主要作用是什么
4、 与一般的计算机控制系统相比PLC有哪些优点/
5、 PLC按什么样的工作方式进行工作的它的中心工作过程分哪几个阶段在每个阶段主要完成什么控制任务
6、 一般来说，PLC对输入信号有什么要求
7、 PLC可以用在哪些领域
第二章 PLC的构成
1、 PLC中软继电器的主要特点是什么
2、 S7-200系列PLC主机中有哪些主要编程元件各编程元件如何直接寻址
3、 间接寻址包括几个步骤如何使用
4、 采用间接寻址方式设计一段程序，将10个字节的数据存储在从VB100开始的存储单元，这些数据为12、35、65、78、56、76、88、60、90和47。
第三章 基本指令 1、 S7-200PLC中共有几种分辨率的定时器它们的刷新方式有何不同S7-200PLC中共有几种类型的定时器对它们执行复位指令后，它们当前值和位的状态是什么
2、 S7-200PLC中共有几种形式的计算器对它们执行复位指令后，它们当前值和位的状态是什么
3、 写出图3-3所示梯形图的语句表
I0.1I0.2I0.3I0.4I0.5I1.0I1.1I1.2Q0.1Q0.2Q0.3图3-3（）（）（）
4、 写出图3-4所示梯形图的语句表
I0.0I0.1I0.3T37Q0.0Q0.2S2T37M0.7INTONPT+300M0.6Q2.0M0.0M0.1M1.0M1.1M1.0T40（）（）（）图3-4
5、 写出图3-5所示梯形图的语句表 I0.0I0.1M0.0Q0.0Q0.0T38M0.1M0.2M0.4M0.3M0.3I0.5PQ0.5R3（）（）（）（ ）图3-5
6、 指出图3-6中的错误
（ ）（ ）（ ）（ ）I0.0Q0.0M0.0IM0.2IM0.5Q0.2M0.9Q0.2T37INTONPT图3-6
