第1篇
一、培训背景
随着我国经济的快速发展和城市化进程的加快，供配电系统在国民经济中的地位日益重要。为了提高供配电系统的安全稳定运行，保障电力供应，提升从业人员的技术水平，特制定本培训计划。
二、培训目标
1. 提高供配电系统从业人员的安全意识和技能水平。
2. 增强供配电系统的运行管理能力，确保电力供应的可靠性。
3. 促进供配电行业的健康发展，提升企业的市场竞争力。
三、培训对象
1. 供配电系统运行维护人员
2. 供配电系统管理人员
3. 新入职的供配电行业从业人员
4. 相关专业的学生和教师
四、培训内容
（一）基础理论培训
1. 电力系统基础知识
- 电力系统基本组成
- 电力系统运行原理
- 电力系统保护原理
2. 电气设备基础知识
- 变压器
- 电动机
- 断路器 - 隔离开关
- 电流互感器
- 电压互感器
3. 电力系统自动化技术
- 自动化设备的基本原理
- 电力系统自动化的应用
（二）专业技能培训
1. 供配电设备操作与维护
- 变电站设备操作
- 输配电线路巡检与维护
- 配电设备操作与维护
2. 供配电系统故障处理
- 故障现象分析
- 故障查找与处理
- 故障预防与改进
3. 供配电系统安全管理
- 安全生产法律法规
- 安全操作规程
- 应急处理措施
（三）实际操作培训
1. 变电站设备操作训练
- 变压器操作
- 电动机操作 - 断路器操作
2. 输配电线路巡检与维护训练
- 输配电线路巡检方法
- 输配电线路维护技术
3. 配电设备操作与维护训练
- 配电设备操作
- 配电设备维护
五、培训方式
1. 理论授课：邀请行业专家进行授课，结合实际案例进行分析。
2. 实践操作：在变电站、输配电线路、配电设备现场进行实际操作培训。

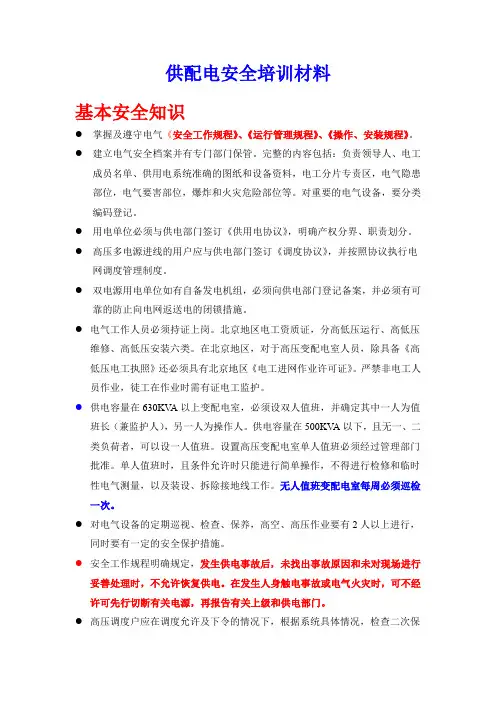

供配电安全培训材料
基本安全知识
掌握及遵守电气《安全工作规程》、《运行管理规程》、《操作、安装规程》。
建立电气安全档案并有专门部门保管。完整的内容包括：负责领导人、电工成员名单、供用电系统准确的图纸和设备资料，电工分片专责区，电气隐患部位，电气要害部位，爆炸和火灾危险部位等。对重要的电气设备，要分类编码登记。
用电单位必须与供电部门签订《供用电协议》，明确产权分界、职责划分。
高压多电源进线的用户应与供电部门签订《调度协议》，并按照协议执行电网调度管理制度。
双电源用电单位如有自备发电机组，必须向供电部门登记备案，并必须有可靠的防止向电网返送电的闭锁措施。
电气工作人员必须持证上岗。北京地区电工资质证，分高低压运行、高低压维修、高低压安装六类。在北京地区，对于高压变配电室人员，除具备《高低压电工执照》还必须具有北京地区《电工进网作业许可证》。严禁非电工人员作业，徒工在作业时需有证电工监护。
供电容量在630KVA以上变配电室，必须设双人值班，并确定其中一人为值班长（兼监护人），另一人为操作人。供电容量在500KVA以下，且无一、二类负荷者，可以设一人值班。设置高压变配电室单人值班必须经过管理部门批准。单人值班时，且条件允许时只能进行简单操作，不得进行检修和临时性电气测量，以及装设、拆除接地线工作。无人值班变配电室每周必须巡检一次。
对电气设备的定期巡视、检查、保养，高空、高压作业要有2人以上进行，同时要有一定的安全保护措施。
安全工作规程明确规定，发生供电事故后，未找出事故原因和未对现场进行妥善处理时，不允许恢复供电。在发生人身触电事故或电气火灾时，可不经许可先行切断有关电源，再报告有关上级和供电部门。
高压调度户应在调度允许及下令的情况下，根据系统具体情况，检查二次保护压板联片是否正确，确认无误后按操作步骤逐步填写操作票。然后在高压操作模拟板上复核操作步骤是否正确，再进行操作。操作票不得使用铅笔填写，必须至少保留3个月。
供配电的培训计划
一、培训背景
随着经济的快速发展，电力行业的供需关系愈发紧张。为了满足社会对电力的需求，提高电力的供应能力，培训电力行业的从业人员至关重要。本培训计划将着重对供配电系统进行培训，让从业人员了解供配电系统的原理、设备及操作流程，提高其专业技能和安全意识，从而提高供电系统的稳定性和可靠性。
二、培训目标
1. 了解供配电系统的工作原理和设备组成；
2. 掌握供配电系统的操作流程和安全操作规程；
3. 提高对供配电系统的维护、检修和故障处理能力；
4. 增强对供配电系统的安全意识和事故应急处置能力。
三、培训内容
1. 供配电系统概述
- 供配电系统的定义和作用；
- 供配电系统的主要组成部分；
- 供配电系统的工作原理和运行模式。
2. 供配电系统设备
- 变压器、开关设备、配电盘等设备的功能和作用；
- 不同类型供配电设备的特点和应用场景。
3. 供配电系统的安全操作
- 供配电操作流程和规程；
- 高压设备操作的安全注意事项；
- 供配电设备的日常检查和维护。
4. 供配电系统故障处理
- 供配电系统常见故障的诊断和处理方法；
- 供配电系统故障的现场排除技巧； - 供配电系统的紧急处置流程。
5. 供配电系统的安全意识培养
- 供配电系统工作中的安全隐患分析；
- 事故应急预案及实际案例分析；
- 提高对供配电安全工作的重视和紧急处置能力。
四、培训方式
1. 理论授课
通过讲解供配电系统的相关知识，让学员了解供配电系统的原理、设备和操作规程。
2. 实际操作
在实验室或现场进行供配电设备的操作练习，让学员熟悉供配电设备的使用和维护。
3. 经验分享
邀请电力行业的专家或资深从业人员分享自己在供配电系统工作中的经验和案例，让学员受益于实际工作经验。
五、培训计划
本培训计划共分为两个阶段，分别是理论学习和实际操作。
《短路IEC法》考点速查表
1、IEC法计算步骤
步骤1：画出等值电路，电压系数C见表4. 1-1
步骤2：计算电气设备的短路阻抗：馈电网络（源）、变压器、线路、电抗器、发电机（源）、 发变组（源）、异步电动机（源）、静止变频器驱动电动机（源）、电容与非旋转负载 步骤3：用串、并联等效方法计算等效电压到短路点的复阻抗
步骤4：各种短路计算：电流初始值、电流峰值、直流分量、开断电流、稳态电流、热效应 备注
> 系数C的用处：
① 等效电源：根据计算最大短路电流选cmax,根据计算最小短路电流选cmin
② 用于馈电网络阻抗计算时，c=cmax
③ 用于各阻抗修正系数（KT、KG、KS）时，c用短处侧对应电压的cmax
> IEC法不再区分高压、低压短路计算方法，不再区分远端近端，按照“源”进行，采用
“叠加”方法。
2、复数阻抗计算
2. 1系统
（1） 无变压器（图 4. 2~1 a）:式（4. 2-1）、式（4. 2~2）
（2） 有变压器（图 4. 2-1 b）:式（4. 2-3）、式（4.2-4）
注：c用cmax；式（4.2-4）中分子c在括号外；计算过程中馈电网络短路电流IkQmax及 IkQmin按题意选取。
2. 2变压器
2. 2. 1双绕组变压器
① 按照式（4.2-5）〜（4. 2-8）计算阻抗。
② 确定阻抗校正系数KT （无分接头变压器可不校正）
未知网络变压器的长期运行工况用式（4. 2-11）
已知网络变压器的长期运行工况用式（4. 2-12）
③ 计算校正后阻抗
2. 2. 2三绕组变压器
① 按式（4.2-9）计算阻抗
② 按式（4. 2-13）确定阻抗校正系数KT
③ 按式（4.2-10'）计算校正后阻抗
注：式（4.2T0'）可参看提高班总结
2.3架空线和电缆
2.3.1通用公式
① 导线20°C时的架空线单位长度有效电阻：用式（4.2-14）
注：如果温度高于20°C,按式（4.1-1）计算。
