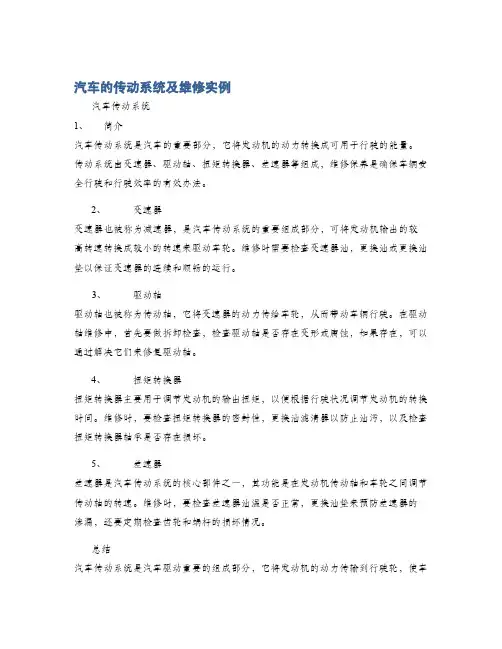

汽车的传动系统及维修实例
汽车传动系统 1、 简介
汽车传动系统是汽车的重要部分，它将发动机的动力转换成可用于行驶的能量。
传动系统由变速器、驱动轴、扭矩转换器、差速器等组成，维修保养是确保车辆安
全行驶和行驶效率的有效办法。
2、 变速器
变速器也被称为减速器，是汽车传动系统的重要组成部分，可将发动机输出的较
高转速转换成较小的转速来驱动车轮。维修时需要检查变速器油，更换油或更换油
垫以保证变速器的连续和顺畅的运行。
3、 驱动轴
驱动轴也被称为传动轴，它将变速器的动力传给车轮，从而带动车辆行驶。在驱动
轴维修中，首先要做拆卸检查，检查驱动轴是否存在变形或腐蚀，如果存在，可以
通过解决它们来修复驱动轴。
4、 扭矩转换器
扭矩转换器主要用于调节发动机的输出扭矩，以便根据行驶状况调节发动机的转换
时间。维修时，要检查扭矩转换器的密封性，更换油滤清器以防止油污，以及检查
扭矩转换器轴承是否存在损坏。
5、 差速器
差速器是汽车传动系统的核心部件之一，其功能是在发动机传动轴和车轮之间调节
传动轴的转速。维修时，要检查差速器油温是否正常，更换油垫来预防差速器的
渗漏，还要定期检查齿轮和蜗杆的损坏情况。
总结
汽车传动系统是汽车驱动重要的组成部分，它将发动机的动力传输到行驶轮，使车辆顺利行驶。变速器、驱动轴、扭矩转换器、差速器等各组件的维修、检查和更换
可以有效地确保车辆安全行驶和高效运行。
第 第二 二篇 汽 汽车 车传 传动 动系 系
第 第十 十章 汽 汽车 车传 传动 动系 系统 统概 概述
一、功能
将发动机的动力传递给驱动轮，保证汽车在不同使用条件下正常行驶。
主要作用：
1. 增扭、减速：如变速器、主减速器
2. 变速、倒驶：如变速器
3. 中断动力：变速器空档、离合器
4. 不打滑转向：差速器
5. 变角度传动：万向传动装置二、组成（机械传动系为例）
离合器、变速器（分动器）、万向节、传动轴、主减速器、差速器、半轴、驱动桥。
二、作用
离合器：传递或者切断动力；在正常工作时接通，在起步、换档、制动、滑行时断开；在驾驶
员的操纵下，通过主动、从动部分结合或分离实现传递或断开；
变速器：实现车辆的变速，保证发动机工作在高效区；设置多个档位，依次为 1、2、3、4、5
档，传动比依次减小，最小为1，并称之为直接档，此外还有空档、倒档；或者传动比在一定的范 围内连续可调，此时称之为无级变速。变速器的传动比一般用 ig 表示。
万向节：消除变速器与驱动桥之间因相对运动而产生的不利影响，允许驱动轮在一定的空间范
围内跳动。便于传动轴在底部的布置，降低地板的高度。
传动轴：传递动力；连接变速箱与主减速器。驱动桥：安装左右驱动轮，内置主减速器齿轮、
差速器、安装制动器；
差速器、半轴：实现左右车轮的差速；
原因：在汽车转向时，左右驱动轮，在相同的时间内，行驶的距离不同，需要获得不同的线速
度，内侧车轮的线速度较小，外侧车轮的线速度较大。
实现方法：动力经：主减速器——差速器——半轴，传递到驱动轮。
主减速器：减速增扭；
原因：发动机的转速高，扭矩小。
原理：P=n×T 变速器的传动比一般用 i0 表示；与变速箱的传动比ig 共同构成整车传动比 I。
I=i0×ig
三、类型
1. 机械式
2. 液力式（动液式）
3. 液压式（静液式）
4.电力式
四、布置形式
1. 前置后驱动（F.R）
汽车传动系汇总范文
汽车的传动系统是指将发动机产生的动力传输到车辆的驱动轮上，使车辆能够运动。传动系统是汽车的重要组成部分，它直接关系到汽车的性能、燃油经济性和驾驶体验。传动系统的发展已经演变了多个阶段，以下是对汽车传动系统的详细介绍。
1.手动变速器：
手动变速器是最简单的传动系统，由离合器和齿轮机构组成。驾驶员通过操作离合器和换挡杆来改变齿轮比，从而实现不同速度的转速和扭矩输出。手动变速器具有较高的可靠性和操控性，适合驾驶员有较高驾驶技巧的人。
2.自动变速器：
自动变速器是一种自动控制的传动系统，通过液压系统和电子控制单元来实现换挡。自动变速器减轻了驾驶员的驾驶负担，提供了更加舒适和平稳的驾驶体验。目前自动变速器的发展已经非常成熟，不仅具有快速换挡的特点，还具有节油经济等功能。
3.CVT变速器：
CVT变速器是一种连续可变变速器，通过液压系统和传动带来实现无级变速。CVT变速器可以根据驾驶需求和发动机转速的变化，选择合适的齿轮比，以提供最佳的动力输出。CVT变速器具有流线型的工作方式，使得车辆在不同转速范围内可以保持较为平稳的动力输出。
4.双离合器变速器： 双离合器变速器是一种新型的传动系统，它由两个离合器和两个齿轮机构组成。一个离合器负责与发动机连接，另一个离合器负责与传动轴连接。通过两个齿轮机构的切换，实现快速换挡和动力输出。双离合器变速器具有高效和快速换挡的特点，提供了更加平顺和经济的驾驶体验。
5.固定变速比传动系统：
固定变速比传动系统是一种基于电动机的传动系统，将发动机和电动机的动力输出进行集成。该系统通过电子控制单元来调整发动机和电动机之间的协同工作，实现高效的动力输出和节油经济。固定变速比传动系统适用于混合动力和纯电动汽车。
总结起来，汽车传动系统的发展已经走过了多个阶段，从手动变速器到自动变速器，再到CVT变速器和双离合器变速器的应用。现代的汽车传动系统不仅具有高效的性能和操控性，还注重节油经济和驾驶体验。随着新能源车型的推广，固定变速比传动系统也逐渐受到关注。未来的汽车传动系统将继续发展，提供更加智能和高效的解决方案。

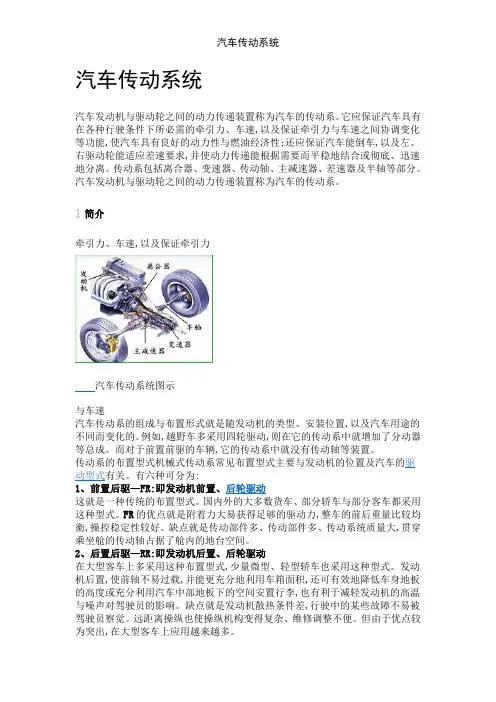

汽车传动系统
汽车传动系统
汽车发动机与驱动轮之间的动力传递装置称为汽车的传动系。它应保证汽车具有在各种行驶条件下所必需的牵引力、车速,以及保证牵引力与车速之间协调变化等功能,使汽车具有良好的动力性与燃油经济性;还应保证汽车能倒车,以及左、右驱动轮能适应差速要求,并使动力传递能根据需要而平稳地结合或彻底、迅速地分离。传动系包括离合器、变速器、传动轴、主减速器、差速器及半轴等部分。汽车发动机与驱动轮之间的动力传递装置称为汽车的传动系。
1简介
牵引力、车速,以及保证牵引力
汽车传动系统图示
与车速
汽车传动系的组成与布置形式就是随发动机的类型、安装位置,以及汽车用途的不同而变化的。例如,越野车多采用四轮驱动,则在它的传动系中就增加了分动器等总成。而对于前置前驱的车辆,它的传动系中就没有传动轴等装置。
传动系的布置型式机械式传动系常见布置型式主要与发动机的位置及汽车的驱动型式有关。有六种可分为:
1、前置后驱—FR:即发动机前置、后轮驱动
这就是一种传统的布置型式。国内外的大多数货车、部分轿车与部分客车都采用这种型式。FR的优点就是附着力大易获得足够的驱动力,整车的前后重量比较均衡,操控稳定性较好。缺点就是传动部件多、传动部件多、传动系统质量大,贯穿乘坐舱的传动轴占据了舱内的地台空间。
2、后置后驱—RR:即发动机后置、后轮驱动
在大型客车上多采用这种布置型式,少量微型、轻型轿车也采用这种型式。发动机后置,使前轴不易过载,并能更充分地利用车箱面积,还可有效地降低车身地板的高度或充分利用汽车中部地板下的空间安置行李,也有利于减轻发动机的高温与噪声对驾驶员的影响。缺点就是发动机散热条件差,行驶中的某些故障不易被驾驶员察觉。远距离操纵也使操纵机构变得复杂、维修调整不便。但由于优点较为突出,在大型客车上应用越来越多。 汽车传动系统
3、前置前驱—FF:发动机前置、前轮驱动
这种型式操纵机构简单、发动机散热条件好。但上坡时汽车质量后移,使前驱动轮的附着质量减小,驱动轮易打滑;下坡制动时则由于汽车质量前移,前轮负荷过重,高速时易发生翻车现象。大多数轿车采取这种布置型式。
