单元一（传动系概述）一、填空1.汽车传动系的基本功能是：将发动机发出的动力按照需要传给驱动车轮。
2.汽车的驱动形式通常用：汽车车轮总数×驱动车轮数来表示。
3.汽车传动系由离合器、变速器、万向传动装置、主减速器、差速器、半轴、桥壳等组成。
4.汽车底盘由传动系、行驶系、转向系和制动系四部分组成。
二、判断题(×)1．越野汽车在任何行驶条件下所有车轮都是驱动轮。
三、选择题1．生活中常用经济型轿车的驱动形式为( C )。
A、6×4B、 4×4C、4×2D、6×22．汽车上属于传动系部件不包括( D )。
A、离合器B、变速器C、传动装置D、转向器四、问答题1. 汽车传动系的基本功用是什么答：汽车传动系的基本功能是将发动机发出的动力按照需要传给驱动车轮，保证汽车能在不同使用条件下正常行驶，并具有良好的动力性和燃料经济性。
2.汽车常见的驱动形式有哪些传动系的布置形式有哪几种答：布置形式主要与发动机的安装位置及汽车驱动形式有关。
驱动形式：有4×4、4×2、6×6、6×4、6×2等。
布置形式：汽车传动系通常有发动机前置后轮驱动（FR）、发动机前置前轮驱动（FF）、发动机后置后轮驱动（RR）和全轮驱动四种布置形式。
单元二（离合器）一、填空1.膜片弹簧离合器的膜片弹簧本身兼起弹性元件和分离杠杆的作用。
2.摩擦式离合器的组成和工作原理基本相同，都是由主动部分、从动部分、压紧装置、操纵机构等部分组成。
3.离合器踏板自由行程过大，会产生离合器分离不彻底现象；而过小又会产生离合器磨损后打滑现象。
二、判断题1.(×)膜片弹簧可使离合器简化，但在高速旋转时其压紧力受离心力影响，不适用于轿车。
2.(√)离合器在紧急制动时，可防止传动系过载。
3.(√)在离合器接合情况下，汽车无法切断发动机与传动系的动力传递。
4.(×)离合器从动部分的转动惯量应尽可能大。
汽车传动系介绍————————————————————————————————作者：————————————————————————————————日期:汽车传动系介绍一.传动系的功用汽车发动机所发出的动力经传动系传递到驱动车轮。
传动系具有减速、变速、倒车、中动力、轮间(轴间)差速等功能,与发动机配合工作，能保证汽车在各种工况条件下的正常行驶，并具有良好的动力性和经济性。
二.传动系的种类和组成传动系按能量传递方式不同,划分为机械传动、液力传动、液压传动、电传动等。
1、机械式传动系一般组成及布置示意图1－离合器2－变速器3-万向节4－驱动桥５-差速器６-半轴7-主减速器8-传动轴图１发动机前置、纵置,后轮驱动的布置示意图图１是传统的发动机纵向安装在汽车前部,后桥驱动的４×2汽车布置示意图。
发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。
在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮1－发动机2－离合器3-变速器4-变速器输入轴5-变速器输出轴6-差速器７－车速表驱动齿轮8-主减速器从动齿轮ﻫ图2发动机前置、纵置,前轮驱动的布置示意图发动机前置、纵置,前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。
2、典型液力机械传动示意图ﻫ1-液力变矩器2-自动器变速器３-万向传动4-驱动桥5-主减速器6－传动轴图３液力机械传动示意图液力传动（此处单指动液传动)是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。
3、静液式传动系示意图ﻫ1－离合器２-油泵3-控制阀4-液压马达５-驱动桥６-油管ﻫ图4静液式传动系示意图液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。
主要由发动机驱动的油泵、液压马达和控制装置等组成。
4、混合式电动汽车采用的电传动１-离合器2－发电机3-控制器4-电动机5-驱动桥6-导线图5混合式电动汽车采用的电传动电传动是由发动机驱动发电机发电,再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。
【教学课题】汽车底盘·绪论第一章汽车传动系概述【教学课时】2课时绪论1.汽车底盘的组成与功用组成:发动机、底盘、车身和电气设备。
汽车底盘:传动系、行驶系、转向系和制动系等四大系统。
（1）传动系:将发动机的动力→驱动轮。
机械式传动系：离合器、变速器、万向传动装置、驱动桥等组成；现代汽车：液力机械式传动系，以液力机械变速器取代机械式传动系中的离合器和变速器。
（2）行驶系：安装部件、支承汽车、缓和冲击、吸收振动、传递和承受发动机与地面传来的各种力和力矩，并保证汽车正常行驶。
组成：车架、车桥、悬架、车轮等组成。
（3）转向系：控制汽车的行驶方向。
组成：转向操纵机构、转向器、转向传动机构等。
现代汽车：普遍地采用了动力转向装置。
（4）制动系：使汽车减速、停车或驻车。
一般汽车制动系至少应设行车制动和驻车制动等两套相互独立的制动装置，每一套制动装置由制动器、制动传动装置组成，现代汽车行车制动装置还装设了制动防抱死装置。
2．汽车底盘技术应用与发展1886年，德国人卡尔·本茨和戈特利布·戴姆勒发明了内燃机汽车，汽车已经经历了100多年的发展历史。
50年代后，汽车设计主要是考虑人体工学和汽车外观完美的流线型。
60年代，由于交通事故频发，汽车设计强调安全装置。
70年代，汽车设计强调轻量化、低油耗和减小行驶阻力。
80年代，电子控制成为汽车的主要控制。
1990年后，传统电器发展到电脑、传感器为核心的电子技术阶段。
汽车底盘电子控制技术：制动防抱死系统(ABS)和安全气囊、汽车防滑转电子控制系统(ASR)、电子控制自动变速器、电子控制悬架、电子控制动力转向系统、电子控制定速和加速系统、电子控制防滑差速器综合地运用液力机械传动、电子控制技术与车上网络技术是现代汽车底盘的发展方向。
第1章汽车传动系概述1.1 汽车传动系的功用与组成功用：将汽车发动机发出的动力按需要传给驱动车轮，使路面对驱动车轮产生一个牵引力，推动汽车行驶。
第1章传动系概述本章教学目标：了解和掌握汽车传动系组成及功用；了解汽车传动系的布置形式：FR、FF、MR、R R、4WD。
本章主要内容：1. 传动系的功用与组成2. 传动系布置形式3. 其它形式传动系简介教学重点：FR、FF传动系布置形式教学难点：4WD传动系布置形式教学方法及手段：多媒体教学学时：思考题：1、传动系的作用？2、汽车传动系的组成？1.1传动系的功用与组成1. 功用：动力传递给车轮2. 分类：机械式、液力机械式、静液式、电力式。
3. 功能：1）减速变速2）实现倒挡3）必要时切断动力4）差速作用传动系的首要任务是与发动机协同工作，以保证汽车能在不同使用条件下正常行驶，并具有良好的动力性和燃料经济性。
1）减速和变速2）实现汽车倒驶发动机转速不变，驱动轮反向，在变速器中加倒档。
3）必要时中断传动在发动机与变速器之间设置一个靠摩擦来传动且其主动和从动部分可在驾驶员操纵下彻底分离，随后再柔和接合的机构——离合器；长时间停驻，保持中断状态，变速器要设置空档。
4）差速作用4. 组成：图1.1 解放CA1092型货车传动系统及布置形式1.离合器2.变速箱3.万向节4.主减速器5.差速器6.半轴7.桥壳8.传动轴1）离合器：使发动机与传动系平顺接合，把发动机的动力传给传动系，或者使两者分开，切断传动。
2）变速器：实现变速、变扭和变向。
3）万向传动装置：将变速器传出的动力传给主减速器。
4）主减速器：降低转速，增加扭矩。
5）差速器：将主减速器传来的动力分配给左、右轴。
6）半轴：将动力由差速器传给驱动轮。
1.2汽车传动系布置形式传动系的布置形式：1. 按发动机相对于各总成的位置，汽车传动系有下列几种布置形式：发动机前置、前驱发动机前置、后驱发动机后置、后驱发动机前横置：1）发动机前置后轮驱动（FR）：Front-engine Rear-drive特点：是传统的布置形式，大多数货车、部分轿车和客车采用。
2）发动机前置前轮驱动（FF）：Front-engine Front-drive发动机前纵置：特点：是在轿车上逐渐盛行的布置形式，具有结构紧凑、减小轿车的质量、降低地板的高度、改善高速时的操纵稳定性等优点。
工程1 传动系概述一、填空题1、汽车传动系主要是由离合器、变速器、万向传动装置、主减速器、差速器与半轴等装置组成。
2、传动系的具体功用包括变速变矩、差速功能、实现倒车与中断动力传动。
3、传动系的布置形式有前置前驱、前置后驱、后置后驱、中置后驱与四驱(前置全驱) 等。
工程2 离合器的构造与检修一、填空题1、离合器的功用有平稳起步、换挡平顺、过载保护。
2、摩擦片式离合器根本上是由主动局部、从动局部、压紧装置与操纵机构四局部组成。
3、离合器踏板自由行程过大，会产生离合器别离不彻底现象；而过小又会产生离合器打滑现象。
4、膜片弹簧离合器的膜片弹簧本身兼起压紧弹簧与别离杠杆的作用。
5、当膜片式离合器摩擦片磨损后，离合器踏板的自由行程将变小。
6、离合器的从动局部有从动盘与从动轴组成。
7、按压紧弹簧的分布不同，离合器可分为周布弹簧离合器、中央弹簧离合器与膜片弹簧离合器。
8、检查从动盘的端面圆跳动，在距从动盘外边缘处测量，离合器从动盘最大端面圆跳动为。
9、摩擦片的磨损程度可用游标卡尺进展测量，铆钉头埋入深度应不小于mm 。
10、离合器压盘平面度不应超过，检查方法是用钢直尺压在压盘上，然后用塞尺测量。
二、选择题1、离合器从动盘安装在〔 B 〕上。
A．发动机曲轴B．变速器输入轴C．变速器输出轴D．变速器中间轴2、离合器压盘靠飞轮带动旋转，同时它还可以相对飞轮〔 C 〕。
A．径向移动；B．平面摆动C．轴向移动；D．轴向摆动3、属于单盘离合器从动局部的是〔 C 〕。
A．飞轮B．压盘C．从动盘D．离合器盖4、离合器从动盘中的减振器弹簧的作用是〔A 〕。
A．吸收传动系所受冲击B．压紧压盘的机械力C．吸收扭力D．以上都不是5、离合器别离轴承与别离杠杆之间的间隙是为了〔 A 〕。
A．实现离合器踏板的自由行程B．减轻从动盘磨损C．防止热膨胀失效D．保证摩擦片正常磨损后离合器不失效6、当发动机运转，离合器处于完全接合状态时，变速器的第一轴〔 C 〕。

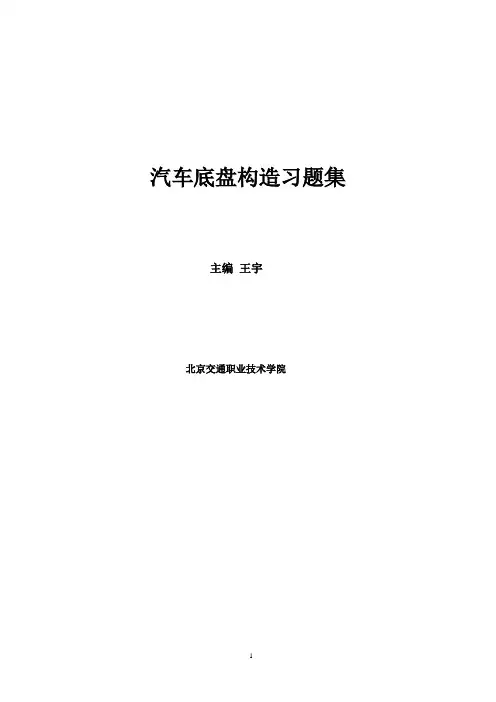

汽车底盘构造习题集主编王宇北京交通职业技术学院第一篇汽车传动系统第一章传动系概述一、填空题1.汽车传动系的基本功用是（）。
2.按结构和传动介质的不同，汽车传动系的型式有（）、（）、（）和（）等四种。
3.机械式传动系由（）、（）、（）和（）等四部分构成。
二、问答题1. 汽车传动系应具有哪些功能?2. 汽车传动系有几种类型?各有什么特点?3. 发动机与传动系的布置型式有几种?各有何优缺点?4. 越野汽车传动系4×4与普通汽车传动系4×2相比有哪些不同?5. 机械式传动系由哪些装置组成?各起何作用?一、填空题参考答案1．将发动机发出的动力传给驱动车轮2．机械式液力机械式静液式(容积液压式) 电力式3．离合器变速器万向传动装置驱动桥二、问答题参考答案1.1）减速和变速功能——减速用以降速增扭，因为车用发动机输出的最大转矩较小、而转速又很高，如果将这一转速和转矩直接传给驱动车轮，车轮转速过高，且车轮产生的牵引力矩又过小，不足以克服阻力矩，使汽车无法运动，所以必须减速增扭。
变速用以改变行车速度，以便与经常变化的使用条件（包括汽车实际装载质量、道路坡度、路面状况、交通情况等）相适用，使发动机在最有利转速范围内工作。
2）实现汽车倒驶——发动机不能倒转，而在变速器内设置倒挡。
保证在发动机旋转方向不变的情况下，实现汽车的倒向行驶。
3）必要时中断动力传动——如发动机起动、换挡、制动时，发动机不熄火，而通过分离离合器或变速器挂空挡来实现汽车的短暂停歇。
4）差速器的差速作用——使两驱动轮可以有不同的转速，便于汽车转向和在不平路面上行驶时，两侧车轮均做纯滚动，而减轻轮胎的磨损。
2．1）汽车传动系的型式有四种。
（1）机械式传动系。
（2）液力机械式传动系。
（3）静液式（容积液压式）传动系。
（4）电力式传动系。
2）特点及优缺点：（1）机械传动系：a.组成——由离合器、变速器、万向传动装置、驱动桥（主减速器、差速器、半轴）等，总成组成。
汽车传动系---第一节概述（一）填空题1.汽车传动系的作用是将输出的扭矩传给并根据行驶条件的需要而改变，以保证汽车的正常行驶。
2.汽车行驶阻力修主要有、、、和4种。
3.牵引力的大小不仅取决于发动机和，还取决于和的附着性能。
4.发动机的动力经、、万向节、、、差速器和，最后传给。
（二）选择题1.当汽车加速行驶时，其牵引力必须（）行驶阻力。
2.为使汽车在路面上行驶时不打滑，其附着力必须（）牵引力。
3.汽车在路面上高速行驶时，主要克服（）。
（三）问答题1.牵引力产生的基本原理是什么？2.汽车在正常行驶时牵引力、行驶阻力、附着力三者有什么关系？3.传动系的布置有哪几种形式？汽车传动系---第二节离合器一、填空题1.单片摩擦式离合器、、和4部分组成。
2.膜片式离合器主要特点是用一个代替和。
3.离合器操纵机构的作用是和。
4.为了减小离合器转动过程中产生的冲击，从动盘应安装有。
5.从动盘的常见损伤有、、、和5种。
二.选择题1.离合器工作中，需反复进行调整的是（）。
2.分离杠杆不平将导致离合器（）。
3.膜片式离合器无（）。
A.压盘B.从动盘C.分离杠杆D.滑动套管4.液压式离合器操纵机构在迅速放松踏板时，管路中多余的油会经（）流回贮油室。
三.问答题1.离合器的作用是什么？2.机械摩擦式离合器的工作原理是什么？3.离合器踏板自由行程的大小对其工作有何影响？4.离合器的常见故障有哪些？应如何排除？（一）填空题1.普通变速器通常由和两部分组成，其变速传动机构的作用是；操纵机构的作用是。
2.变速器操纵机构的锁止机构包括、、3种，其中可以防止自动挂挡和脱档的是。
3.三轴变速箱与两轴式相比，可获得挡传动，此时，变速器的最高。
4.常用的同步器有、、3种形式，其中常用的惯性同步器有、两种形式。
5.变速器的磨合可分为和两种阶段。
（二）选择题1.同步器是指待啮和齿轮的（）2.直接挡传动比（）3.一般超速挡的传动比范围在（）之间。
4.变速箱在磨合时各挡位的磨合时间应不少于（）min。
