结构设计面层荷载计算

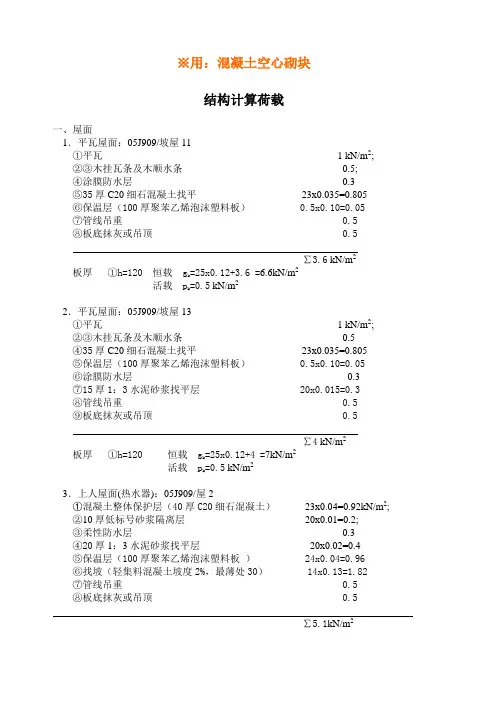

※用：混凝土空心砌块

结构计算荷载

一、屋面

1．平瓦屋面：05J909/坡屋11

①平瓦 1 kN/m2;

②③木挂瓦条及木顺水条 0.5;

④涂膜防水层 0.3

⑤35厚C20细石混凝土找平 23x0.035=0.805

⑥保温层（100厚聚苯乙烯泡沫塑料板） 0.5x0.10=0.05

⑦管线吊重 0.5

⑧板底抹灰或吊顶 0.5

∑3.6 kN/m2

板厚 ①h=120 恒载 gk=25x0.12+3.6 =6.6kN/m2

活载 pk=0.5 kN/m2

2．平瓦屋面：05J909/坡屋13

①平瓦 1 kN/m2;

②③木挂瓦条及木顺水条 0.5

④35厚C20细石混凝土找平 23x0.035=0.805

⑤保温层（100厚聚苯乙烯泡沫塑料板） 0.5x0.10=0.05

⑥涂膜防水层 0.3

⑦15厚1：3水泥砂浆找平层 20x0.015=0.3

荷载计算总结

为便于大家查阅荷载计算值，将网易土木上的荷载计算方法整理下来传至百度文库上，希望对大家有所帮助，同时对网易土木表示感谢^_^ ^_^

1 风荷载：【荷载规范GB 50009-2001(2006版)附表D.4强条】

2 正常使用活荷载标准值（KN/m2）：【荷载规范-4.1.1强条、技术措施-荷载篇】

（1）住宅、宿舍取2.0；其走廊、楼梯、门厅取2.0；

（2）办公、教室取2.0；其走廊、楼梯、门厅取2.5；

（3）食堂、餐厅取2.5；其走廊、楼梯、门厅取2.5；

（4）一般阳台取2.5；

（5）人流可能密集的走廊/楼梯/门厅/阳台、高层住宅群间连廊/平台取3.5；

（6）卫生间取2.0~2.5（按荷载规范）；设浴缸、座厕的卫生间取4.0；

（7）住宅厨房取2.0，中小型厨房取4.0，大型厨房取8.0（超重设备另行计算）；

（8）多功能厅、阶梯教室有固定坐位取3.0；无固定坐位取3.5；

（9）商店、展览厅、娱乐室取3.5；其走廊、楼梯、门厅取3.5；

（10）大型餐厅、宴会厅、酒吧、舞厅、健身房、舞台取4.0；

（11）礼堂、剧场、影院、有固定坐位的看台、公共洗衣房取3.0；

（12）小汽车通道及停车库取4.0；

（13） 消防车通道：单向板取35.0；双向板楼盖、无梁楼盖取20.0；

注：消防车超过300KN时，应按结构等效原则，换算为等效均布荷载。结构荷载输入：无覆土的双向板（板跨≥2.7m）：板、次梁取28，主梁取20；覆土厚度≥0.5m 的双向板（板跨≥2.7m）：板取≤28, 梁参考院部《消防车等效荷载取值计算表》；其余情况需单另计算，专业负责人需复核。

（14） 书库、档案库取5.0；

（15） 密集柜书库取12.0；

（16） 大型宾馆洗衣房取7.5；

（17） 微机房取3.0；大中型电子计算机房取≥5.0，或按实际；

（18） 电梯机房、通风机房取7.0；通风机平台取6（≤5号风机）或8（8号风机）；

正确的荷载计算方法 荷载计算

1 楼板荷载

120mm厚板：

恒载：20mm水泥砂浆面层 = KN/m2

120mm钢筋混凝土板 =3 KN/m2

板底20mm石灰砂浆 = KN/m2

考虑装修面层 KN/m2

总计 KN/m2 取m2

活载：住宅楼面活载取 KN/m2

100mm厚板：

恒载：20mm水泥砂浆面层 = KN/m2

100mm钢筋混凝土板 = KN/m2

板底20mm石灰砂浆 = KN/m2

考虑装修面层 KN/m2

总计 KN/m2 取m2

活载：住宅楼面活载取 KN/m2

90mm厚板：

恒载：20mm水泥砂浆面层 = KN/m2

90mm钢筋混凝土板 = KN/m2

板底20mm石灰砂浆 = KN/m2

考虑装修面层 KN/m2

总计 m2 取m2

活载：住宅楼面活载取 KN/m2

2 屋面荷载

以100mm厚板为例：

恒载：

架空隔热板(不上人作法) KN/m2

20mm防水保护层 = KN/m2

防水层 KN/m2

20mm找平层 = KN/m2

2%找坡层(焦渣保温层) = KN/m2

板式楼梯计算书

一、构件编号:LT-1(-7.530~-5.280)

二、示意图：

三、基本资料：

1.依据规范：

《建筑结构荷载规范》（GB 50009－2001）

《混凝土结构设计规范》（GB 50010－2010）

2.几何参数：

楼梯净跨: L1 = 4200 mm 楼梯高度: H = 2250 mm

梯板厚: t = 180 mm 踏步数: n = 15(阶)

上平台楼梯梁宽度: b1 = 250 mm

下平台楼梯梁宽度: b2 = 250 mm

3.荷载标准值：

可变荷载：q = 3.50kN/m2 面层荷载：qm = 1.70kN/m2

栏杆荷载：qf = 0.20kN/m

永久荷载分项系数: γG = 1.20 可变荷载分项系数: γQ = 1.40

准永久值系数: ψq = 0.50

4.材料信息：

混凝土强度等级: C30 fc = 14.30 N/mm2

ft = 1.43 N/mm2 Rc=25.0 kN/m3

ftk = 2.01 N/mm2 Ec = 3.00*104 N/mm2

钢筋强度等级: HRB400 fy = 360 N/mm2

Es = 2.00*105 N/mm2

保护层厚度：c = 20.0 mm Rs=20 kN/m3 受拉区纵向钢筋类别：带肋钢筋

梯段板纵筋合力点至近边距离：as = 25.00 mm

考虑支座嵌固作用

求配筋时弯矩折减α1 = 0.8

求裂缝时弯矩折减α2 = 0.8

求挠度时弯矩折减α3 = 0.8

四、计算过程：

1. 楼梯几何参数：

踏步高度：h = 0.1500 m

踏步宽度：b = 0.3000 m

计算跨度：L0 = L1＋(b1＋b2)/2 = 4.20＋(0.25＋0.25)/2 = 4.45 m
