外双排脚手架搭设安全技术交底.docx

金属扣件双排脚手架搭设安全技术交底

施工单位名称 单位工程名称

施工部位 施工内容

安

全

技

术

交

底

内

容 1、搭设金属扣件双排脚手架，应按规范规定要求搭设。

2、搭设前应严格进行钢管的筛选，凡严重锈蚀、薄壁、严重弯曲裂变的杆件不宜采用。

3、严重锈蚀、变形、裂缝，螺栓螺纹已损坏的扣件不宜采用。

4、脚手架的基础除按规定设置外，必须做好排水处理。

5、高层钢管脚手架座立于槽钢上的，必须有地杆连接保护，普通脚手架立杆必须设底座保护。

6、不宜采用承插式钢管做底步立杆交错之用。

7、所有扣件紧固力矩，应达到45~55N.m.。

8、同一立面的小横杆，应对等交错设置，同时立杆上下对直。

9、斜杆接长，不宜采用对接扣件。应采用叠交方式，二只回转扣件接长，搭接距离视二只扣件间隔不少于0.4M。

10、脚手架的主要杆件，不宜采用木、竹材料。

11、高层建筑金属脚手架的拉杆，不宜采用铅丝攀拉，必须使用埋件形式的刚性材料。

施

工

现

场

针

对

性

安

全

交

底

交底人签名 接受交底

负责人签名 交底时间 年 月 日

作

业

人

员

签

名

本表一式两份，班组自存一份，资料室归档一份。

关于技术交底的要求

1.技术交底的目的是使施工人员明确工程概况、合同文件、设计意图及设计中采用的新技术、新工艺、新材料；明确工程的各项技术要求、质量验收标准、工艺标准、各结构物的详细尺寸和标高、材料规格和数量等，确保施工过程满足质量、技术、工艺要求，安全顺利的完成施工任务。

2.技术交底分为会议交底、书面交底和岗位技术交底三种形式。

3.施工方案交底应采用会议交底，由项目总工主持，项目部有关人员、施工队长及施工队技术人员等参加。主要对施工组织设计或施工方案及施工方案中的重点细节作专题介绍和详细说明，提出具体实施办法和要求，对施工质量控制与技术安全保证措施作详细交底。参加会议人员对技术交底不明确或实施困难的问题（包括施工场地、施工机械、施工进度安排、施工部署、施工流水段划分、劳动力安排、施工工艺等）应及时提出，会议对提出的问题应逐一解答，并落实安排。

双排脚手架技术交底

工程名称 施工单位

分项工程名称 脚手架工程 交底部位 外脚手架 交底时间

交底内容

主要参数 脚手架搭设方式 2，脚手架架体高度最高点 23.16m，低点 12.00m，（已包含超过屋顶 1.5m 的防护高度）；钢 管类型 Φ48×3.5；立杆步距 1.5m，立杆纵距或跨距 la：1.5m；立杆横距 lb： 0.8m；双立杆计算方法为不设置 双立杆；挡脚板 :2步1设,脚手板:2步1设,横向斜撑:5 跨1设；连墙件布置方式为两步三跨 ,连墙件连接方式 为扣件连接；基础垫板厚度 50mm 通长设置；脚手架顶部高度为此部位檐口高度 +1.5m ；第一道水平网兜距

室外地坪 3m 处设置，以上其他层水平网兜要求每两层设置一道且不得超过 10m；剪刀撑宽度设置 4~6 跨，

其最小宽度不小于 6m，最大宽度不大于 9m，搭接长度不少于 1m，不少于 3 个扣件，角度为 40°~60°，连续

设置至顶部；

安装示意图

定位 →垫板 →立两头立杆扣扫地杆、横向水平杆、纵向水平杆 →立抛撑 →树中间立杆 →横向水平杆、纵向水

平杆、防护栏杆 →以此类推、形成一步闭合架体 →搭第二步架 →拉连墙件 →拆抛撑 →转角处设置 “之”剪刀撑 →挂密目安全网、 铺脚手板 →接立杆 →架体外立面设置剪刀撑 →搭第三步架 （剪刀撑与安全网同步上） →⋯→ 完成。

质量要求 施工工艺流程

脚手架搭设的技术要求、允许偏差与检验方法 项次 项目 枝朮更求

(TiJo 示意凰

法

1 地基基础 ⅛≡ 垫齐平整

-

样水 不枳水

垫皈 不呈动

底座 不骨幼

不沉障 -IO

2 *、5?R 排

与満堂IH

手5«立杆

毎宜度 無U醴收立林垂 百度 <20^50x)

±100

用经纬 仪或M 线和卷

尺 T刊唧丰采允许水年隔芳(IJn)

搭设安恰蛋牖差

的葛度(m> 总克度

50> ≤c⅛ 25

一、交底目的

为确保双排脚手架搭设和使用过程中的安全，防止安全事故发生，特制定本安全技术交底书。本交底书旨在提高作业人员的安全意识，规范作业行为，明确安全责任，确保施工安全。

二、适用范围

本交底书适用于本工程双排脚手架的搭设、使用、拆除及维护等全过程。

三、搭设前准备

1. 人员要求：搭设脚手架的人员必须具备相应的资质，且经过专业培训，熟悉脚手架搭设的安全技术要求。

2. 材料要求：脚手架材料必须符合国家相关标准和规范，如《建筑施工扣件式钢管脚手架安全技术规范》（JGJ 130-2011）等。

3. 工具要求：搭设过程中所需工具应齐全，并处于良好状态。

四、搭设过程安全注意事项

1. 搭设顺序：按立杆、横杆、斜杆、连墙件的顺序逐层搭设，确保搭设过程中的稳定性。

2. 基础处理：底座和垫板应准确放置在定位线上，垫板宜采用长度不少于立杆二跨、厚度不小于50mm的木板。

3. 立杆搭设：立杆必须垂直于地面，偏差不得大于1/500。

4. 横杆搭设：横杆间水平度偏差应小于1/400架体长度。

5. 斜杆搭设：斜杆与立杆的连接应牢固，确保脚手架的整体稳定性。

6. 连墙件设置：连墙件必须随脚手架升高及时在规定的位置处设置，严禁任意拆除。

7. 防护措施：作业层必须设0.6m、1.2m高防护栏杆两道，作业层底部满挂施工层平网。

五、使用过程中安全注意事项 1. 人员安全：作业人员必须佩戴安全帽、防护眼镜、反光背心、劳保鞋，系好安全带。

2. 物料管理：严禁在脚手架上堆放超过规定重量的物料，严禁将工具、材料随意抛掷。

3. 作业面管理：作业面应保持整洁，不得随意放置杂物。

4. 上下通行：严禁在脚手架上攀爬，上下通行必须使用梯子或通道。

六、拆除过程安全注意事项

1. 拆除顺序：按与搭设相反的顺序进行拆除，确保拆除过程中的安全。

2. 拆除工具：拆除过程中应使用专用工具，严禁使用非标准工具。

3. 物料回收：拆除过程中应将物料分类回收，严禁乱扔乱放。

精品整理

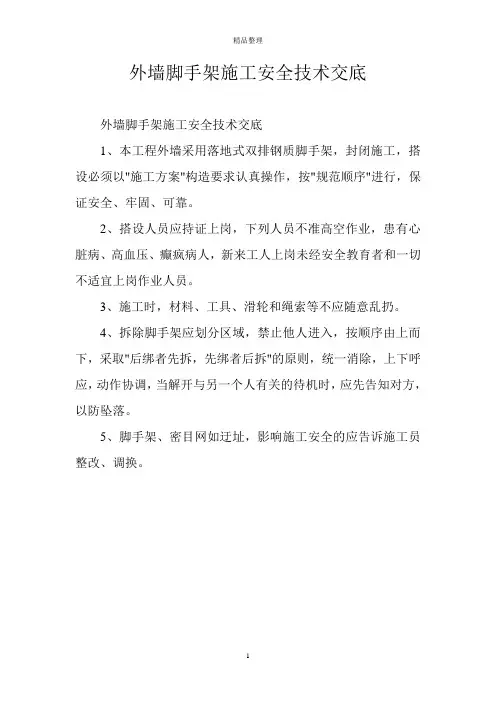

1 外墙脚手架施工安全技术交底

外墙脚手架施工安全技术交底

1、本工程外墙采用落地式双排钢质脚手架，封闭施工，搭设必须以"施工方案"构造要求认真操作，按"规范顺序"进行，保证安全、牢固、可靠。

2、搭设人员应持证上岗，下列人员不准高空作业，患有心脏病、高血压、癫疯病人，新来工人上岗未经安全教育者和一切不适宜上岗作业人员。

3、施工时，材料、工具、滑轮和绳索等不应随意乱扔。

4、拆除脚手架应划分区域，禁止他人进入，按顺序由上而下，采取"后绑者先拆，先绑者后拆"的原则，统一消除，上下呼应，动作协调，当解开与另一个人有关的待机时，应先告知对方，以防坠落。

5、脚手架、密目网如迂址，影响施工安全的应告诉施工员整改、调换。
