电动机的点动与连续控制电路图解

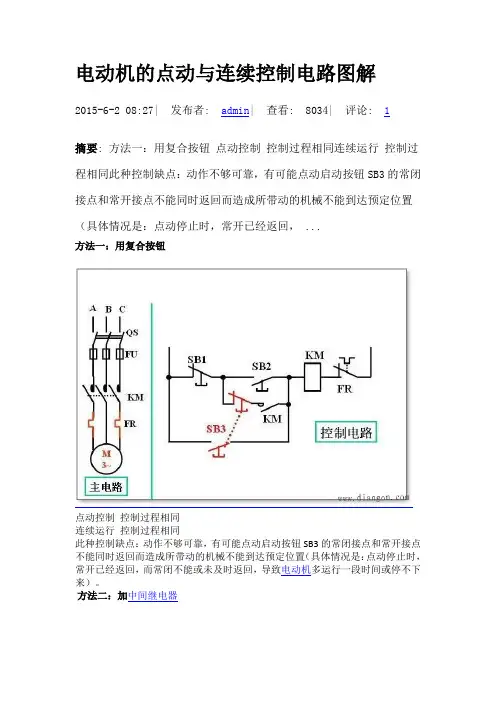

方法一：用复合按钮
点动控制
控制过程相同
连续运行 控制过程相同
此种控制缺点：动作不够可靠，有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置（具体情况是：点动停止时，常开已经返回，而常闭不能或未及时返回，导致电动机多运行一段时间或停不下来）。
方法二：加中间继电器
连续运行
控制过程相同
SB：点动启动
SB2：连续运行启动
SB1：停止
此种控制方式，用合闸中间继电器常开接点与点动启动按钮SB并联，较好地避免了方法一的缺陷，点动控制和连续运行相对独立。
电动机的点动与连续控制电路图解
2015-6-2 08:27| 发布者:
admin| 查看: 8034| 评论:
1
摘要: 方法一：用复合按钮 点动控制 控制过程相同连续运行 控制过程相同此种控制缺点：动作不够可靠，有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置（具体情况是：点动停止时，常开已经返回， ...
方法一：用复合按钮
点动控制 控制过程相同
连续运行 控制过程相同
此种控制缺点：动作不够可靠，有可能点动启动按钮SB3的常闭接点和常开接点不能同时返回而造成所带动的机械不能到达预定位置（具体情况是：点动停止时，常开已经返回，而常闭不能或未及时返回，导致电动机多运行一段时间或停不下来）。
方法二：加中间继电器
连续运行 控制过程相同
SB：点动启动
SB2：连续运行启动
SB1：停止
此种控制方式，用合闸中间继电器常开接点与点动启动按钮SB并联，较好地避免了方法一的缺陷，点动控制和连续运行相对独立。
点动连续控制电路原理
点动连续控制电路是一种常用的电路，用于实现工业设备的点动和连续控制。该电路通过控制电机的启动、停止、正转和反转来实现对设备的控制。
点动连续控制电路的原理是基于电路中的控制开关、继电器和电机。下面将详细介绍点动连续控制电路的原理和工作过程。
点动连续控制电路由控制器、电源、继电器和电机组成。电源为整个电路提供电能，控制器是控制电机启动、停止和方向的主控制部分，继电器作为中间转换装置将控制信号转换为电机的启动、停止和方向控制信号，电机则根据继电器的控制信号实现正转或反转。
在点动连续控制电路中，控制器通常使用按钮或开关控制。按钮控制器通常有四个按钮：启动按钮、停止按钮、正转按钮和反转按钮。通过按下这些按钮，可以控制电机的启动、停止和方向。
点动控制是通过按下启动按钮来实现的。当按下启动按钮时，电流通过继电器的启动线圈，使继电器吸合。继电器的吸合使得继电器的主接点闭合，电流可以流向电机，电机得以启动。
当按下停止按钮时，继电器的辅助回路开关断开，电流无法流向电机，电机停止运行。
连续控制是通过按下正转按钮或反转按钮来实现的。当按下正转按钮时，电流通过继电器的正转线圈，使正转继电器吸合。继电器的吸合使得继电器的主接点闭合，电流可以流向电机，电机得以正转。同样的，当按下反转按钮时，电流通过继电器的反转线圈，使反转继电器吸合。继电器的吸合使得继电器的主接点闭合，电流可以流向电机，电机得以反转。
在点动连续控制电路中，继电器可以起到自锁作用。例如，当按下启动按钮后，继电器的主接点闭合，电流可以流向电机，电机启动。同时，继电器的辅助回路闭合，继电器维持吸合状态。在这种情况下，即使松开启动按钮，电机仍然保持运行状态，直到按下停止按钮。
总结起来，点动连续控制电路的原理是通过控制开关、继电器和电机来实现对设备的点动和连续控制。通过按下按钮和开关来控制电机的启动、停止和方向，继电器起到了转换和维持电动机状态的作用。
