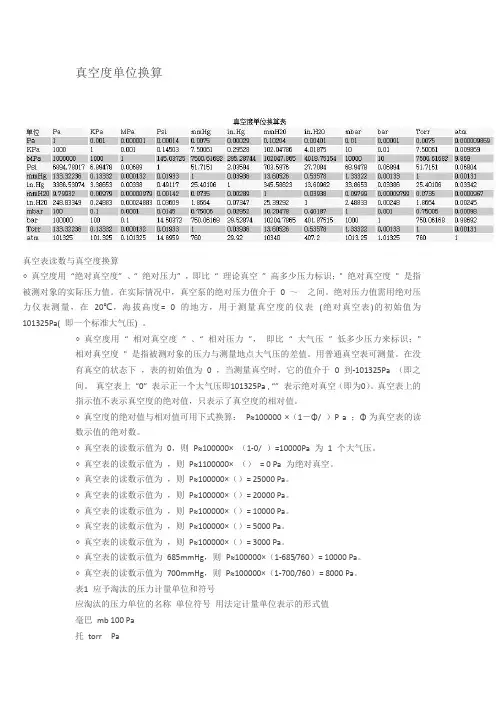

真空度单位换算表

真空度单位换算表 字体大小：大 - 中 - 小 dgbowei17 发表于 11-02-15 11:15 阅读(227) 评论(0) 分类：产品展示 真空表读数与真空度换算 ◇真空度用 “绝对真空度”、“ 绝对压力” ，即比 “ 理论真空 ” 高多少压力标识；" 绝对真空度 " 是指被测对象的实际压力值。在实际情况中，真空泵的绝对压力值介于 0 ～ 101.325KPa 之间。绝对压力值需用绝对压力仪表测量，在 20℃，海拔高度= 0 的地方，用于测量真空度的仪表 (绝对真空表)的初始值为 101325Pa( 即一个标准大气压) 。

◇真空度用 “ 相对真空度 ” 、“ 相对压力 ”，即比 “ 大气压 ” 低多少压力来标识；" 相对真空度 " 是指被测对象的压力与测量地点大气压的差值。用普通真空表可测量。在没有真空的状态下，表的初始值为 0 ，当测量真空时，它的值介于 0 到-101325Pa （即-0.1MPa)之间。真空表上 “0” 表示正一个大气压即101325Pa , “-0.1” 表示绝对真空（即为0）。真空表上的指示值不表示真空度的绝对值，只表示了真空度的相对值。 ◇真空度的绝对值与相对值可用下式换算： P≈100000 ×（1－Φ/0.1 ）P a ；Φ为真空表的读数示值的绝对数。 ◇真空表的读数示值为 0，则 P≈100000× （1-0/0.1 ）=10000Pa 为 1 个大气压。 ◇真空表的读数示值为 0.1，则 P≈1100000× （1-0.1/0.1） = 0 Pa 为绝对真空。 ◇真空表的读数示值为 0.075，则 P≈100000×（1-0.075/0.1）= 25000 Pa。 ◇真空表的读数示值为 0.08，则 P≈100000×（1-0.08/0.1）= 20000 Pa。 ◇真空表的读数示值为 0.09，则 P≈100000×（1-0.09/0.1）= 10000 Pa。 ◇真空表的读数示值为 0.095，则 P≈100000×（1-0.095/0.1）= 5000 Pa。 ◇真空表的读数示值为 0.097，则 P≈100000×（1-0.097/0.1）= 3000 Pa。 ◇真空表的读数示值为 685mmHg，则 P≈100000×（1-685/760）= 10000 Pa。 ◇真空表的读数示值为 700mmHg，则 P≈100000×（1-700/760）= 8000 Pa

单位 Pa KPa MPa Psi mmHg in.Hg mmH20 in.H20 mbar bar Torr atm Pa 1 0.001 0.000001 0.00014 0.0075 0.00029 0.10204 0.00401 0.01 0.00001 0.0075 0.000009869 KPa 1000 1 0.001 0.14503 7.50061 0.29528 102.04786 4.01875 10 0.01 7.50061 0.009869 MPa 1000000 1000 1 145.03725 7500.61682 295.28744 102047.865 4018.75154 10000 10 7500.61682 9.869 Psi 6894.78017 6.89478 0.00689 1 51.7151 2.03594 703.5976 27.7084 68.9478 0.06894 51.7151 0.06804 mmHg 133.32236 0.13332 0.000132 0.01933 1 0.03936 13.60526 0.53578 1.33322 0.00133 1 0.00131 in.Hg 3386.53074 3.38653 0.00338 0.49117 25.40106 1 345.58823 13.60962 33.8653 0.03386 25.40106 0.03342 mmH20 9.79932 0.00979 0.00000979 0.00142 0.0735 0.00289 1 0.03938 0.09799 0.00009799 0.0735 0.0000967 in.H20 248.83349 0.24883 0.00024883 0.03609 1.8664 0.07347 25.39292 1 2.48833 0.00248 1.8664 0.00245 mbar 100 0.1 0.0001 0.0145 0.75006 0.02952 10.20478 0.40187 1 0.001 0.75006 0.00098 bar 100000 100 0.1 14.50372 750.06168 29.52874 10204.7865 401.87515 1000 1 750.06168 0.98692 Torr 133.32236 0.13332 0.000132 0.01933 1 0.03936 13.60526 0.53578 1.33322 0.00133 1 0.00131 atm 101325 101.325 0.101325 14.6959 760 29.92 10340 407.2 1013.25 1.01325 760 1 真空度的单位

“真空度”顾名思义就是真空的程度。是真空泵、微型真空泵、微型气泵、微型抽气泵、微型抽气打气泵等抽真空设备的一个主要参数。 所谓“真空“，是指在给定的空间内，压强低于101325帕斯卡(也即一个标准大气压强约101KPa)的气体状态。 在真空状态下，气体的稀薄程度通常用气体的压力值来表示，显然，该压力值越小则表示气体越稀薄。 对于真空度的标识通常有两种方法： 一是用“绝对压力”、“绝对真空度”（即比“理论真空”高多少压力)标识； 在实际情况中，真空泵的绝对压力值介于0～101.325KPa之间。绝对压力值需要用绝对压力仪表测量，在20℃、海拔高度＝0的地方，用于测量真空度的仪表(绝对真空表)的初始值为101.325KPa。(即一个标准大气压) 二是用“相对压力”、“相对真空度”(即比“大气压”低多少压力)来标识。 "相对真空度"是指被测对象的压力与测量地点大气压的差值。用普通真空表测量。在没有真空的状态下(即常压时)，表的初始值为0。当测量真空时，它的值介于0到－101.325KPa（一般用负数表示）之间。 国际真空行业通用的“真空度”，也是最科学的是用绝对压力标识；指得是“极限真空、绝对真空度、绝对压力”，但“相对真空度”(相对压力、真空表表压、负压)由于测量的方法简便、测量仪器非常普遍、容易买到且价格便宜，因此也有广泛应用。理论上二者是可以相互换算的,两者换算方法如下： 相对真空度=绝对真空度(绝对压力)-测量地点的气压 常用的真空度单位有Pa、Kpa、Mpa、大气压、公斤(Kgf/cm2)、mmHg、mbar、bar、PSI等。近似换算关系如下： 1MPa=1000KPa 1KPa=1000Pa 1大气压=100KPa=0.1MPa 1大气压=1公斤(Kgf/cm2)=760mmHg 1大气压=14.5PSI 1KPa=10mbar 真空是指低于1标准大气压的气态空间，建立这样一个气态环境，并在该环境中工艺制作、测量分析和科学试验等工作所需的理论及技术称之谓“真空科学与技术”。为保证真空科学与技术的发展和交流。准确、合理地选择和使用有关的计量单位，并实现国际间单位制的统一，是一个十分重要的方面。 用来标志量或数的大小的指标统称为单位，而标志可测量大小的单位称为计量单位。计量单位是一个有明确定义和名称，并有一个命其数值为1的固定量。由于真空技术这门学科发展的历史因素，表示“真空度”这样一个特征量的计量单位就经历了多种变化．单位名称可称得上五花八门，单位之间的换算繁琐不堪，有意或无意地变成了阻碍真空技术发展和交流的人为因素。为此，在当代科学技术的条件下，需要对“真空度”的计量单位给以一个科学、合理的定义，并通过国家法令形式予以肯定被提上了议事日程。 人所共知，真空的发现始于1643年，当意大利的物理学家托里拆里( E．Torricelli 1608～1647)将一端密封的长玻璃管注满了汞并倒置于盛有汞的槽里时，发现了汞柱顶端的空间即是真空。这也同时首先使人们知道我们人类竟居住在一个充满大气压力的环境空间之中！而大气的压力正等于高度为760毫米汞柱的重量。因此，人们最初就选用毫米汞柱(mmHg)这一奇特的“长度”单位来表示真空的程度，并一直沿袭使用下去，至今我们仍可在许多老式的真空仪表上看到它的存在。 随着科学技术的不断进步，人类对客观世界认识的不断深化，人们认识到所谓“真空度”实质上与气体压力是同一物理概念。真空度越高，即气体压力越小；反之真空度越低，即气体压力越大。真空度的上限就是一个标准大气压，即760毫米汞柱。l标准大气压又称物理大气压，指的是地球大气层的大气在海平面上的压力。其定义为在标准重力加速度 g=980.665厘米/秒2，温度T=273 K，760毫米高的汞所施加的压力。若把 273K下汞密度定义为13.59509克/厘米3，则该数值相当于101325牛顿/米2。根据计量单位的定义，需要有一个命名其数值为1的固定量的要求，以毫米汞柱为计量单位便可得到下面关系式： l毫米汞柱= l/760标准大气压=133.322牛顿/米2 然而，人们看到以毫米汞柱(mmHg)作为真空度的计量单位是不尽科学合理的。首先它类似于长度的计量单位，没有体现压力这个物理量的概念，其次它依赖于汞密度的测量水平，并不是一个绝对单位，也不便于口述和书写。因此在 1958年第四届国际真空会议上决定采用“托”(Torr)来作为真空度的单位，以替代“毫米汞柱”，并以此来纪念著名的意大利物理学家，真空的发现者托里拆里。这样： l托= l/760标准大气压= 133.322牛顿/米2， 这是一个绝对单位，其不随汞密度、温度和重力加速度而变化，又与长度单位明显区别开来。由上可见，“托”、“毫米汞柱”的差异主要是定义上的，而在数值上仅有约七百万分之一的微小差别，实际使用时完全可以忽略。 气体分子动力学理论的发展揭示了真空的本质。真空度实质上是气体分子对容纳其存在的容器壁上单位面积的总冲量（或动量变化）值的量度。因此，“真空度”、“气体压力”源于同一物理概念。对此，人们有充分理由提出为什么非要把真空度的计量单位从压力计量单位中独立出来，另立体系呢？为了消除多种单位并用的现象，便于人们在科研和生产活动中避免繁琐的单位制之间的换算及其带来的换算误差，有必要一致采用人们所公认的，并能清晰表达其物理概念的计量单位。作为制定国际单位制(SI)的权威机构是国际计量大会(CGPM)，根据科学技术发展的需要，在1971年第十四届国际计量大会上针对压力计量单位规定了专门名称“帕”(Pa)，并作为国际单位制的一个导出单位。帕斯卡(B·Pascal 1623～1662)是著名的法国数学家和物理学家。他利用汞气压计发现了汞柱随高度而变化，并创立了水压机的理论基础——帕斯卡定律而闻名于世。为了纪念这位杰出的科学家，压力、机械应力、声压、表面压力、真空度等量的SI单位就以他的名字来命名。 1984年2月27日我国国务院发布了《关于在我国统一实行法定计量单位的命令》，明确规定了以国际单位制单位为基础的我国法定计量单位。其中关于压力、压强、应力包括真空度等物理量的计
