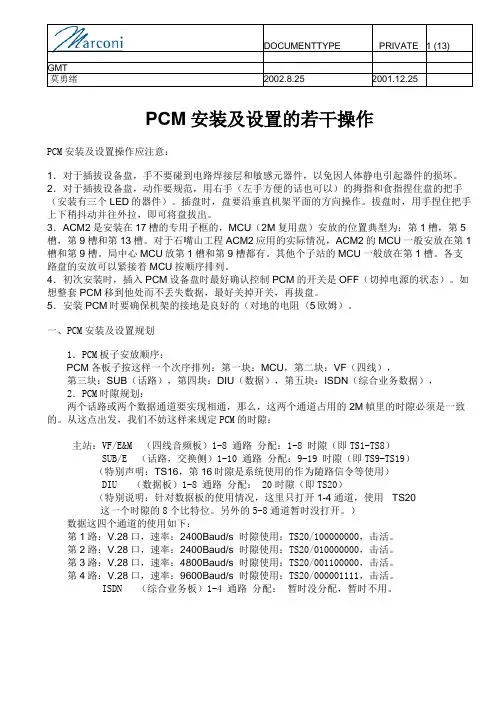

PCM安装及设置的若干操作PCM安装及设置操作应注意：1．对于插拔设备盘，手不要碰到电路焊接层和敏感元器件，以免因人体静电引起器件的损坏。
2．对于插拔设备盘，动作要规范，用右手（左手方便的话也可以）的拇指和食指捏住盘的把手（安装有三个LED的器件）。
插盘时，盘要沿垂直机架平面的方向操作。
拔盘时，用手捏住把手上下稍抖动并往外拉，即可将盘拔出。
3．ACM2是安装在17槽的专用子框的，MCU（2M复用盘）安放的位置典型为：第1槽，第5槽，第9槽和第13槽。
对于石嘴山工程ACM2应用的实际情况，ACM2的MCU一般安放在第1槽和第9槽。
局中心MCU放第1槽和第9槽都有。
其他个子站的MCU一般放在第1槽。
各支路盘的安放可以紧接着MCU按顺序排列。
4．初次安装时，插入PCM设备盘时最好确认控制PCM的开关是OFF（切掉电源的状态）。
如想整套PCM移到他处而不丢失数据，最好关掉开关，再拔盘。
5．安装PCM时要确保机架的接地是良好的（对地的电阻〈5欧姆）。
一、PCM安装及设置规划1．PCM板子安放顺序：PCM各板子按这样一个次序排列：第一块：MCU，第二块：VF（四线），第三块：SUB（话路），第四块：DIU（数据），第五块：ISDN（综合业务数据），2．PCM时隙规划：两个话路或两个数据通道要实现相通，那么，这两个通道占用的2M幀里的时隙必须是一致的。
从这点出发，我们不妨这样来规定PCM的时隙：主站：VF/E&M （四线音频板）1-8 通路分配：1-8 时隙（即TS1-TS8）SUB/E （话路，交换侧）1-10 通路分配：9-19 时隙（即TS9-TS19）（特别声明：TS16，第16时隙是系统使用的作为随路信令等使用）DIU （数据板）1-8 通路分配： 20时隙（即TS20）（特别说明：针对数据板的使用情况，这里只打开1-4通道，使用 TS20这一个时隙的8个比特位。
另外的5-8通道暂时没打开。

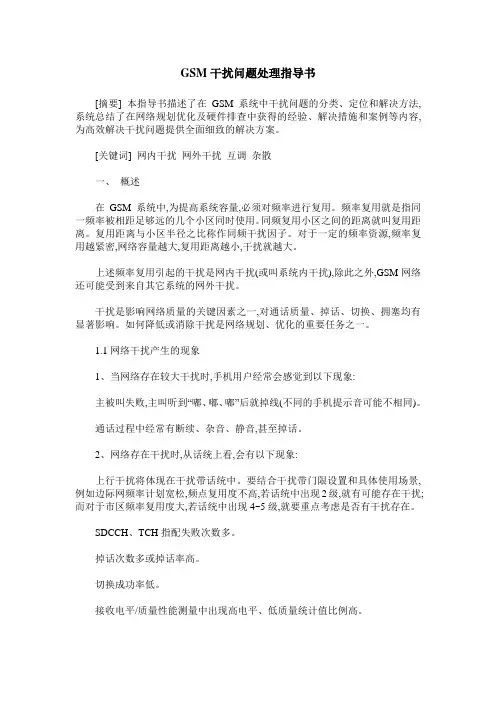

GSM干扰问题处理指导书[摘要] 本指导书描述了在GSM系统中干扰问题的分类、定位和解决方法,系统总结了在网络规划优化及硬件排查中获得的经验、解决措施和案例等内容,为高效解决干扰问题提供全面细致的解决方案。
[关键词] 网内干扰网外干扰互调杂散一、概述在GSM系统中,为提高系统容量,必须对频率进行复用。
频率复用就是指同一频率被相距足够远的几个小区同时使用。
同频复用小区之间的距离就叫复用距离。
复用距离与小区半径之比称作同频干扰因子。
对于一定的频率资源,频率复用越紧密,网络容量越大,复用距离越小,干扰就越大。
上述频率复用引起的干扰是网内干扰(或叫系统内干扰),除此之外,GSM网络还可能受到来自其它系统的网外干扰。
干扰是影响网络质量的关键因素之一,对通话质量、掉话、切换、拥塞均有显著影响。
如何降低或消除干扰是网络规划、优化的重要任务之一。
1.1网络干扰产生的现象1、当网络存在较大干扰时,手机用户经常会感觉到以下现象:主被叫失败,主叫听到“嘟、嘟、嘟”后就掉线(不同的手机提示音可能不相同)。
通话过程中经常有断续、杂音、静音,甚至掉话。
2、网络存在干扰时,从话统上看,会有以下现象:上行干扰将体现在干扰带话统中。
要结合干扰带门限设置和具体使用场景,例如边际网频率计划宽松,频点复用度不高,若话统中出现2级,就有可能存在干扰;而对于市区频率复用度大,若话统中出现4~5级,就要重点考虑是否有干扰存在。
SDCCH、TCH指配失败次数多。
掉话次数多或掉话率高。
切换成功率低。
接收电平/质量性能测量中出现高电平、低质量统计值比例高。
3、路测会发现:切换失败次数多。
高电平,低质量。
4、用信令分析仪(MA10/K1205)跟踪Abis接口信令会发现:误码率高于其它小区。
1.2 GSM系统干扰源分类1、硬件故障:TRX故障:如果TRX因生产原因或在使用过程中性能下降,可能会导致TRX 放大电路自激,产生干扰。
CDU或分路器故障:CDU中的分路器和分路器模块中使用了有源放大器,发生故障时,也容易导致自激。

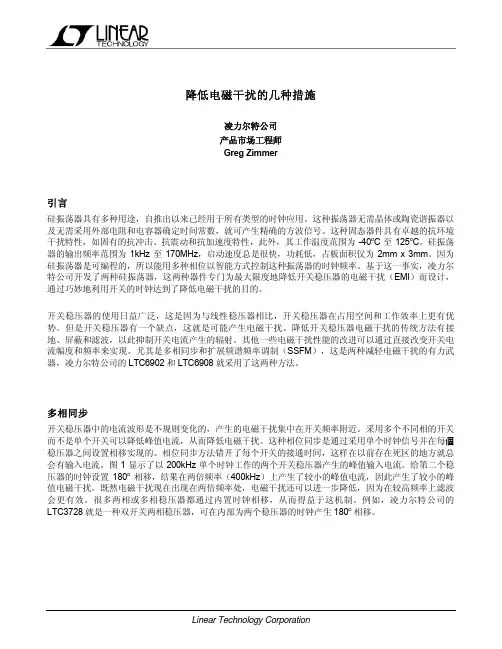

降低电磁干扰的几种措施凌力尔特公司产品市场工程师Greg Zimmer引言硅振荡器具有多种用途，自推出以来已经用于所有类型的时钟应用。
这种振荡器无需晶体或陶瓷谐振器以及无需采用外部电阻和电容器确定时间常数，就可产生精确的方波信号。
这种固态器件具有卓越的抗环境干扰特性，如固有的抗冲击、抗震动和抗加速度特性，此外，其工作温度范围为 -40o C 至 125o C。
硅振荡器的输出频率范围为 1kHz 至 170MHz，启动速度总是很快，功耗低，占板面积仅为 2mm x 3mm。
因为硅振荡器是可编程的，所以能用多种相位以智能方式控制这种振荡器的时钟频率。
基于这一事实，凌力尔特公司开发了两种硅振荡器，这两种器件专门为最大限度地降低开关稳压器的电磁干扰（EMI）而设计，通过巧妙地利用开关的时钟达到了降低电磁干扰的目的。
开关稳压器的使用日益广泛，这是因为与线性稳压器相比，开关稳压器在占用空间和工作效率上更有优势。
但是开关稳压器有一个缺点，这就是可能产生电磁干扰。
降低开关稳压器电磁干扰的传统方法有接地、屏蔽和滤波，以此抑制开关电流产生的辐射。
其他一些电磁干扰性能的改进可以通过直接改变开关电流幅度和频率来实现。
尤其是多相同步和扩展频谱频率调制（SSFM），这是两种减轻电磁干扰的有力武器，凌力尔特公司的 LTC6902 和 LTC6908 就采用了这两种方法。
多相同步开关稳压器中的电流波形是不规则变化的，产生的电磁干扰集中在开关频率附近。
采用多个不同相的开关而不是单个开关可以降低峰值电流，从而降低电磁干扰。
这种相位同步是通过采用单个时钟信号并在每個稳压器之间设置相移实现的。
相位同步方法错开了每个开关的接通时间，这样在以前存在死区的地方就总会有输入电流。
图 1 显示了以 200kHz 单个时钟工作的两个开关稳压器产生的峰值输入电流。
给第二个稳压器的时钟设置 180o相移，结果在两倍频率（400kHz）上产生了较小的峰值电流，因此产生了较小的峰值电磁干扰。
中兴基站设备故障处理指导书目录前言 (5)告警级别说明 (5)紧急告警 (5)硬件狗或LICENSE文件非法。
