贵州华电毕节热电有限公司220kV线路专用光纤通道定检测试作业指导书批准：审核：编制：2014年09月一、适用范围:本作业指导书适用于220kV线路保护光纤通道定检测试作业。

二、引用标准:1、《电力安全动作规程》（发电厂和变电站电气部分）DL 408-19912、《继电保护和电网安全自动装置检验规程》GB/T 14285—20063、《继电保护和电网安全自动装置检验规程》DL/T 995—20064、《中国南方电网通信管理暂行规定》（南方电网调【2003】10号）5、《中国南方电网安全自动装置管理规定》（南方电网调【2004】7号）6、《南方电网电力调度数据网络管理办法》（调通【2005】2号）7、《南方电网通信网络生产应用接口技术规范》（调通【2007】18号）三、作业条件及作业现场要求1、工作区间与带电设备的安全距离应符合《国家电网公司电力安全工作规程（变电部分）》（国家电网安监【2009】664号）的要求。

2、作业现场应有可靠的试验电源，且满足试验要求。

3、检验对象处于停运状态，现场安全措施完整、可靠。

4、保持现场工作环境整洁。

四、作业人员要求1、所有作业人员必须身体健康，精神状态良好。

2、所有作业人员必须掌握《国家电网公司电力安全工作规程（变电部分）》（国家电网安监【2009】664号）的相关知识，并经考试合格。

3、所有作业人员应有触电急救及现场紧急救火的常识。

4、本项检验工作需要作业人员2—3人。

其中工作负责人1人，工作班成员1—2人。

5、工作负责人应由从事继电保护现场检验工作3年以上的专业人员担任，必须具备工作负责人资格，熟练掌握本作业程序和质量标准，熟悉工作班成员的技术水平，组织并合理分配工作，并对整个检验工作的安全、技术等负责。

6、工作班成员应由从事继电保护现场检验工作半年以上的专业人员担任，必须具备必要的继电保护知识，熟悉本作业指导书，能掌握有关试验设备、仪器仪表的使用。

五、作业前准备工作:1、开始工作前一天，准备好作业所需设备、仪器、仪表和工器具。

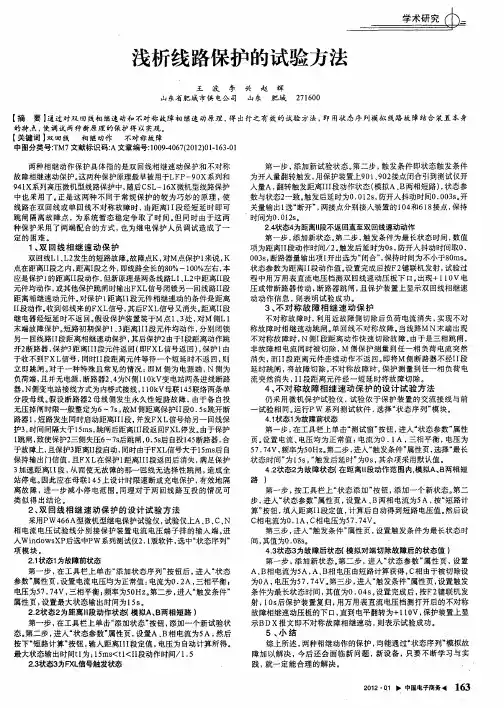

线路保护通道联调试验前言在电力系统中，线路保护是非常重要的组成部分，它主要是对电网出现故障时，保护线路正常运行，以防止安全事故的发生。

而线路保护通道则是线路保护的重要组成部分，其主要作用是判别电网中出现的异常信号，并在发现异常时对故障作出保护响应指令。

在电力运行过程中，对线路保护通道进行联调试验，是保障线路运行安全的重要手段。

本文将介绍线路保护通道联调试验的相关内容。

线路保护通道联调试验的目的线路保护通道联调试验的目的是测试线路保护通道在发生故障时是否能够快速检测故障，并给出可靠的保护响应。

在通道联调试验过程中，需要对线路保护装置快速分闸机构、保护继电器、自投自闭系统等相关设备进行全面测试，以验证其在保护全系统的正确性和可靠性方面是否达到要求。

线路保护通道联调试验的重点内容保护判据测试线路保护通道联调试验的重点之一是测试保护判据是否准确无误。

在线路保护中，保护判据是最基础的保护手段。

一旦故障发生时，只有保护判据准确无误，才能保证线路保护的快速、准确响应。

因此，测试保护判据的正确性和可靠性是线路保护通道联调试验的必要环节。

保护分闸机构测试保护分闸机构是线路保护的核心部件之一，它可以对故障信号做出快速响应，切断电路，保护设备运行。

线路保护通道联调试验需要对保护分闸机构进行测试，并验证其在正常、异常情况下是否能够正常响应。

同时，还需要测试分闸机构与保护判据、保护继电器、自投自闭装置等其他设备的联合工作效果。

合点测试线路保护通道联调试验还需要对合点部分进行测试。

合点测试可以检测相邻线路之间的相互影响关系，验证保护通道在实际工作中的正确性和可靠性。

在合点测试中，需要充分考虑多因素影响，如复杂的电力系统结构、各种故障形态等，以尽可能提高测试的准确性和实用性。

合闸测试线路保护通道联调试验还需要进行合闸测试，以检测故障恢复后，线路保护通道是否能够有效地恢复工作，并确保线路保护的正常运行。

在合闸测试中，需要对合页覆盖函数、合闸延时时间、合闸次数等参数进行细致测试，以保障线路保护装置在实际运行中的可靠性。

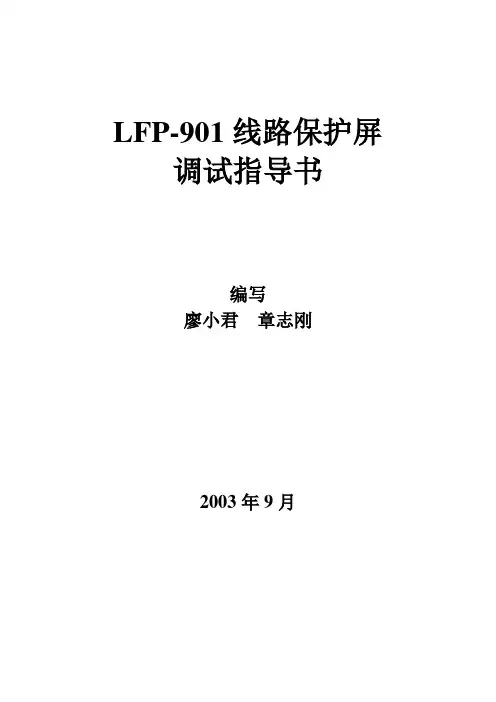

LFP-901线路保护屏调试指导书编写廖小君章志刚2003年9月目录一901线路保护屏简介二继电保护测试仪简介三．开关量输入回路检验四．模数采样系统检验五．高频保护检验调试六．距离保护检验调试七．零序保护检验调试八．工频变化量距离保护检验九．交流电压回路断线时保护检验（一）901线路保护屏简介901线路保护屏包括LFP901A主保护装置，LFP923失灵保护装置，LFX912收发信机及CZX-11操作箱。

LFP901装置为由微机实现的数字式超高压线路成套快速保护装置。

装置包括以工频变化量方向元件和零序方向元件为主体的快速主保护，由工频变化量距离元件构成的快速Ⅰ段保护，有三段式相间和接地距离及二个延时段零序方向过流作为后备的全套后备保护。

保护有分相出口，用作220KV 及以上的输电线路的主保护及后备保护。

装置设有重合闸出口。

根据需要, 实现单相重合, 三相重合和综合重合闸方式。

（二）继电保护测试仪简介我们采用的测试仪是北京博电的PW30A继电保护测试仪。

测试仪可以输出4路电压和3路电流及直流，最大输出电流为30A（单相）。

测试仪采用WINDOWS 界面，操作简单，可以进行手动测试，状态序列测试，常规继电器测试，线路保护定值校验测试，差动保护测试等，功能强大，同时有很强的编辑功能。

(三)开关量输入回路检验该项目主要检验保护的开关量输入回路是否正常。

（1）CPU1插件开关量输入回路检验持续按住向上箭头进入保护装置主菜单后，移动光标至“保护状态”功能(3.RELAY STA TUS)，再进入“CPU1状态”子菜单(1.CPU1STA TUS)，选择“开关量状态”(2：SWITCH STA TUS)，依次进行开关量的输入和断开，同时监视液晶屏幕上显示的开关量变位情况。

各开关输入量端子号与CPU1开关量状态符号对应关系见表1。

（2）CPU2插件开关量输入回路检验按（1）所规定的操作步骤，进入“CPU2状态”子菜单(2.CPU2STATUS)，选择“开关量状态”(2：SWITCH STATUS)，依次进行开关量的输入和断开，监视液晶屏幕上显示的开关量变位情况。

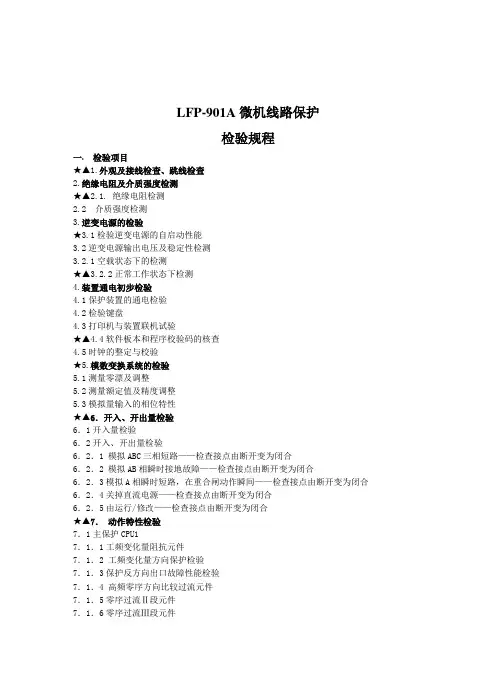

LFP-901A微机线路保护检验规程一.检验项目★▲1.外观及接线检查、跳线检查2.绝缘电阻及介质强度检测★▲2.1. 绝缘电阻检测2.2 介质强度检测3.逆变电源的检验★3.1检验逆变电源的自启动性能3.2逆变电源输出电压及稳定性检测3.2.1空载状态下的检测★▲3.2.2正常工作状态下检测4.装置通电初步检验4.1保护装置的通电检验4.2检验键盘4.3打印机与装置联机试验★▲4.4软件板本和程序校验码的核查4.5时钟的整定与校验★5.模数变换系统的检验5.1测量零漂及调整5.2测量额定值及精度调整5.3模拟量输入的相位特性★▲6．开入、开出量检验6．1开入量检验6．2开入、开出量检验6．2．1 模拟ABC三相短路——检查接点由断开变为闭合6．2．2 模拟AB相瞬时接地故障——检查接点由断开变为闭合6．2．3模拟A相瞬时短路，在重合闸动作瞬间——检查接点由断开变为闭合6．2．4关掉直流电源——检查接点由断开变为闭合6．2．5由运行/修改——检查接点由断开变为闭合★▲7．动作特性检验7．1主保护CPU17．1．1工频变化量阻抗元件7．1．2工频变化量方向保护检验7．1．3保护反方向出口故障性能检验7．1．4高频零序方向比较过流元件7．1．5零序过流Ⅱ段元件7．1．6零序过流Ⅲ段元件7．1．7 PT断线元件7．1．8合闸于故障零序电流判据元件7．2 CPU2距离保护：7．2．1 接地距离保护7．2．2相间距离保护7．2．3重合闸时间测试（单重方式）★▲8．保护通道联调试验8．1保护起动发讯、收讯接点检查8．2闭锁式逻辑试验★▲9．带开关整组传动试验10 带负荷相量测试10．1线路潮流10．2相量测试10．3相量图★▲11．定值打印及复查二、装置检验1．外观及接线检查、跳线检查1．1外观及接线检查1．2 硬件跳线的核查2．绝缘电阻及介质强度检测2.1. 绝缘电阻检测2．2介质强度检测在装置的端子排处将所有的电流、电压及直流回路的端子短接，并将电流回路的接地端子拆开，整个回路对地施加工频电压1000V，历时1分钟，整个回路的绝缘电阻应无明显变化。

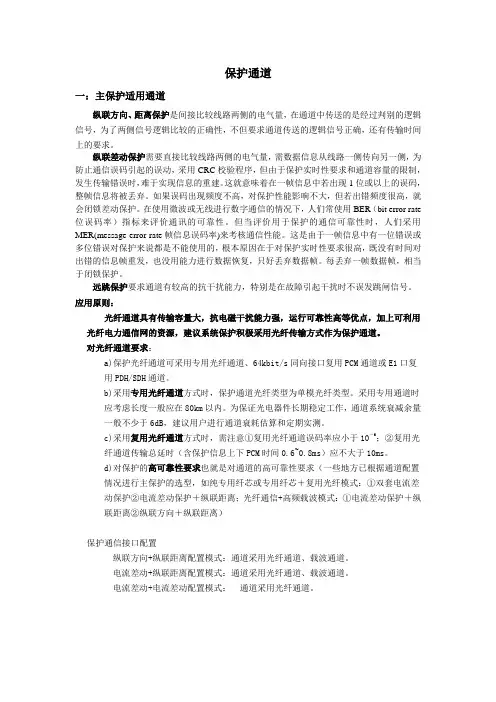

保护通道一：主保护适用通道纵联方向、距离保护是间接比较线路两侧的电气量，在通道中传送的是经过判别的逻辑信号，为了两侧信号逻辑比较的正确性，不但要求通道传送的逻辑信号正确，还有传输时间上的要求。

纵联差动保护需要直接比较线路两侧的电气量，需数据信息从线路一侧传向另一侧，为防止通信误码引起的误动，采用CRC校验程序，但由于保护实时性要求和通道容量的限制，发生传输错误时，难于实现信息的重建。

这就意味着在一帧信息中若出现1位或以上的误码，整帧信息将被丢弃。

如果误码出现频度不高，对保护性能影响不大，但若出错频度很高，就会闭锁差动保护。

在使用微波或无线进行数字通信的情况下，人们常使用BER（bit error rate 位误码率）指标来评价通讯的可靠性。

但当评价用于保护的通信可靠性时，人们采用MER(message error rate帧信息误码率)来考核通信性能。

这是由于一帧信息中有一位错误或多位错误对保护来说都是不能使用的，根本原因在于对保护实时性要求很高，既没有时间对出错的信息帧重发，也没用能力进行数据恢复，只好丢弃数据帧。

每丢弃一帧数据帧，相当于闭锁保护。

远跳保护要求通道有较高的抗干扰能力，特别是在故障引起干扰时不误发跳闸信号。

应用原则：光纤通道具有传输容量大，抗电磁干扰能力强，运行可靠性高等优点，加上可利用光纤电力通信网的资源，建议系统保护积极采用光纤传输方式作为保护通道。

对光纤通道要求：a)保护光纤通道可采用专用光纤通道、64kbit/s同向接口复用PCM通道或E1口复用PDH/SDH通道。

b)采用专用光纤通道方式时，保护通道光纤类型为单模光纤类型。

采用专用通道时应考虑长度一般应在80km以内。

为保证光电器件长期稳定工作，通道系统衰减余量一般不少于6dB，建议用户进行通道衰耗估算和定期实测。

c)采用复用光纤通道方式时，需注意①复用光纤通道误码率应小于10－6；②复用光纤通道传输总延时（含保护信息上下PCM时间0.6~0.8ms）应不大于10ms。

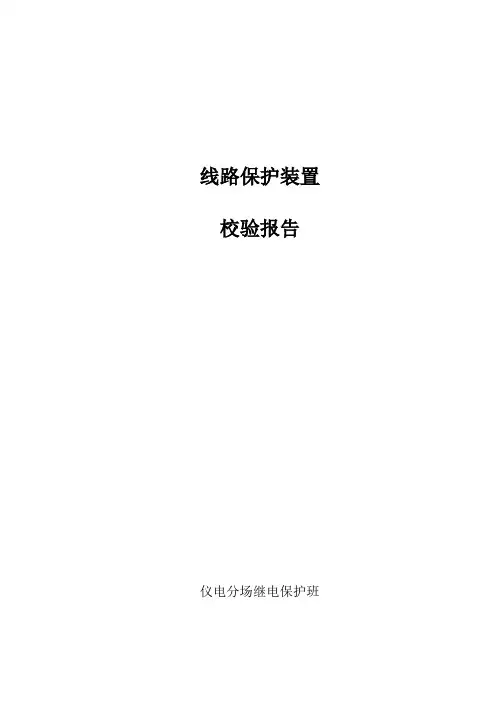

线路保护装置校验报告仪电分场继电保护班一、外观检查。

经检查，保护装置外观良好，背板接线牢固，无错误接线。

各插件内部元件安装正确，无断线和脱焊现象。

二、通电检验：1、自检：通电后装置进行全面自检。

定值允许开关在运行位置，通过后CPU1、CPU2、SIG插件上运行灯均亮，液晶显示屏短时全亮。

2、装置正常运行状态下，定值允许开关在运行位置，进入主菜单对键盘上的+、-、上、下、左、右、确认、取消、复位共九个键进行操作，检查按键的功能正确。

3、打印机与保护装置的联机试验：将打印机与保护装置的通电缆连好。

装上打印纸，通上电源，在保护装置运行状态下，打印出保护装置的动作报告、定值报告和自检报告，证明联机良好。

4、时钟校对：将时间整定正确，长时间后确认其误差每24小时小于10秒。

三、交流回路校验。

1．零漂的检查。

于管理板上操作键盘进入“Relay status”下的“Sampling Data”子菜单，在不加任何模拟量的情况下，在管理板上观察液晶显示的各个CPU的交流采样值：电流通道采样值均小于0.02，电压通道采样2．采样精度的检查:进入各个CPU的“Sampling Data”子菜单，在保护屏端子上加入三相电压和三相电流，在管理板四、定值校验RCS-931型保护校验4.1差动保护光纤自环，构成自发自收方式；重合把手切换至“单重方式”；整定控制字中“投纵联差动保护”、“专用光纤”“通道自环”、“投重合闸”和“投重合闸不检”均置1。

仅投入主保护投运压板，模拟故障前电压为额定电压。

1.差动高定值0.2A 加入单相电流值0.2A保护动作，液晶显示“电流差动保护重合动作”，动作时间为10ms；TA灯亮、重合闸灯亮。

2. 差动高定值0.2A 加入三相电流值0.2A保护动作，液晶显示“电流差动保护”，动作时间为10ms；TA、TB、TC灯亮。

3.加入0.95倍电流，装置可靠不动作。

4.2.距离保护4.2.1单相接地故障仅投入距离保护压板4.2.1.1接地I段：定值的0.95倍可靠动作：4.2.1.2接地Ⅱ段：定值的0.95倍可靠动作：1.05倍时可靠不动作;反方向故障不动作1.05倍时可靠不动作;反方向故障不动作4.2.2相间故障仅投入距离保护压板4.2.2.1相间I段: 定值的0.95倍可靠动作：1.05倍时可靠不动作;反方向故障不动作4.2.2.2相间Ⅱ段: 定值的0.95倍可靠动作：1.05倍时可靠不动作;反方向故障不动作1.05倍时可靠不动作;反方向故障不动作4.2.3 零序后备段保护：仅投入零序保护压板,定值的0.95倍可靠不动。

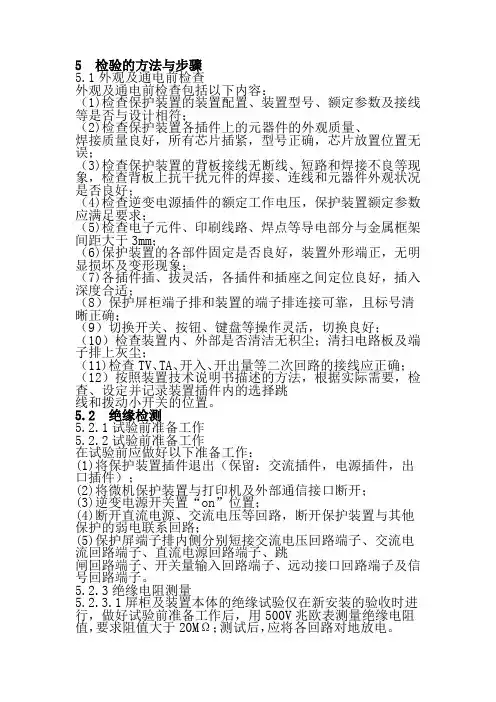

5 检验的方法与步骤5.1外观及通电前检查外观及通电前检查包括以下内容：（1)检查保护装置的装置配置、装置型号、额定参数及接线等是否与设计相符；（2)检查保护装置各插件上的元器件的外观质量、焊接质量良好，所有芯片插紧，型号正确，芯片放置位置无误；（3)检查保护装置的背板接线无断线、短路和焊接不良等现象，检查背板上抗干扰元件的焊接、连线和元器件外观状况是否良好；（4)检查逆变电源插件的额定工作电压，保护装置额定参数应满足要求；（5)检查电子元件、印刷线路、焊点等导电部分与金属框架间距大于3mm；（6)保护装置的各部件固定是否良好，装置外形端正，无明显损坏及变形现象；（7)各插件插、拔灵活，各插件和插座之间定位良好，插入深度合适；（8）保护屏柜端子排和装置的端子排连接可靠，且标号清晰正确；（9）切换开关、按钮、键盘等操作灵活，切换良好；（10）检查装置内、外部是否清洁无积尘；清扫电路板及端子排上灰尘；（11)检查TV、TA、开入、开出量等二次回路的接线应正确；（12）按照装置技术说明书描述的方法，根据实际需要，检查、设定并记录装置插件内的选择跳线和拨动小开关的位置。

5.2 绝缘检测5.2.1试验前准备工作5.2.2试验前准备工作在试验前应做好以下准备工作：(1)将保护装置插件退出（保留：交流插件，电源插件，出口插件）；(2)将微机保护装置与打印机及外部通信接口断开；(3)逆变电源开关置“on”位置；(4)断开直流电源、交流电压等回路，断开保护装置与其他保护的弱电联系回路；(5)保护屏端子排内侧分别短接交流电压回路端子、交流电流回路端子、直流电源回路端子、跳闸回路端子、开关量输入回路端子、远动接口回路端子及信号回路端子。

5.2.3绝缘电阻测量5.2.3.1屏柜及装置本体的绝缘试验仅在新安装的验收时进行，做好试验前准备工作后，用500V兆欧表测量绝缘电阻值，要求阻值大于20MΩ；测试后，应将各回路对地放电。

RCS-900系列线路保护测试一、RCS-901A 型超高压线路成套保护RCS-901A 配置：主保护：纵联变化量方向，纵联零序，工频变化量阻抗；后备保护：两段（四段）式零序，三段式接地/相间距离；1) 工频变化量阻抗继电器：保护原理：故障后 F 点的电压 Uf = 0，等价于两个方向相反的电压源串联，如果不考虑故障瞬间的暂态分量，则根据叠加定律，有根据保护安装处的电压变化量U ∆和电流变化量I ∆，保护构造出一个工作电压opU ∆来反映U ∆和I ∆，其定义为 set opZ I U U ⋅∆-∆=∆ ，物理意义如下图所示当故障点位于不同的位置时，工作电压opU ∆具有不同的特征正向故障： 区内 f op U U ∆>∆区外 f op U U ∆<∆反向故障： f op U U ∆<∆所以：根据工作电压opU ∆的和△Uf 的幅值比较就可以正确地区分出区内和区外故障，而且具有方向性。

其中，根据前面的定义，△Uf = 故障前的F 点的运行电压，一般可近似取系统额定电压（或增加5%的电压浮动裕度）。

工频变化量阻抗继电器本质上就是一个过电压继电器；工频变化量阻抗继电器并不是常规意义上的电压继电器，由于其工作电压opU ∆构造的特殊性（能同时反映保护安装处短路电压和电流的变化），它具有和阻抗继电器完全一致的动作特性，固而称其为阻抗继电器；● 动作特性分析：正向故障时：工作电压)Z Z (I Z I Z I Z I U U set s set s setop +⋅∆-=⋅∆-⋅∆-=⋅∆-∆=∆短路点处的电压变化量（注意：fU ∆的方向！） )Z Z (I U f s f+⋅∆=∆ 所以：动作判据 f op U U ∆≥∆等价于 s set s f Z Z Z Z +≤+，结论：正向保护区是以（-Zs ）为圆心，以 |Zset + Zs| 为半径的圆。

当测量到的短路阻抗 Zf 位于圆内（正向区内）则动作，位于圆外（正向区外）不动；反向故障时：工作电压)Z Z (I Z I Z I Z I U U setR set R setop -⋅∆=⋅∆-⋅∆-=⋅∆-∆=∆短路点处的电压变化量（注意：fU ∆的方向！） )Z Z (I U f R f+⋅∆-=∆ 所以：动作判据 f op U U ∆≥∆等价于 R set R f Z Z Z )Z (-≤--，结论：反向保护区是以 ZR 为圆心，以 |ZR –Zset|为半径的圆。

光差保护通道调试方法以南瑞RCS-931保护为例：一、光纤通道联调将保护使用的光纤通道连接可靠，通道调试好后装置上“通道异常灯”应不亮，没有“通道异常”告警，TDGJ 接点不动作。

1. 对侧电流及差流检查将两侧保护装置的“TA 变比系数”定值整定为1，在对侧加入三相对称的电流，大小为In，在本侧保护状态”→“DSP 采样值”菜单中查看对侧的三相电流、三相补偿后差动电流及未经补偿的差动电流应该为In。

若两侧保护装置“TA 变比系数”定值整定不全为1，对侧的三相电流和差动电流还要进行相应折算。

假设M 侧保护的“TA 变比系数”定值整定为km，二次额定电流为INm，N 侧保护的“TA 变比系数”定值整定为kn，二次额定电流为INn，在M 侧加电流Im，N 侧显示的对侧电流为Im*km*INn/(INm*kn),若在N 侧加电流In，则M 侧显示的对侧电流为In*kn*INm/(Inn*km)。

若两侧同时加电流，必须保证两侧电流相位的参考点一致。

2. 两侧装置纵联差动保护功能联调模拟线路空冲时故障或空载时发生故障：N 侧开关在分闸位置（注意保护开入量显示有跳闸位置开入，且将相关差动保护压板投入）， M 侧开关在合闸位置，在M 侧模拟各种故障，故障电流大于差动保护定值，M 侧差动保护动作，N 侧不动作。

模拟弱馈功能：N 侧开关在合闸位置，主保护压板投入，加正常的三相电压34V（小于65％Un 但是大于TV 断线的告警电压33V），装置没有“TV 断线”告警信号，M 侧开关在合闸位置，在M 侧模拟各种故障，故障电流大于差动保护定值，M、N 侧差动保护均动作跳闸。

远方跳闸功能：使M 侧开关在合闸位置，“远跳受本侧控制”控制字置0，在N侧使保护装置有远跳开入，M 侧保护能远方跳闸。

在M 侧将“远跳受本侧控制”控制字置1，在N 侧使保护装置有远跳开入的同时，在M 侧使装置起动，M 侧保护能远方跳闸。

二、通道调试说明1、通道良好的判断方法：1）保护装置没有“通道异常”告警，装置面板上“通道异常灯”不亮，TDGJ 接点不闭合。

保护通道一：主保护适用通道纵联方向、距离保护是间接比较线路两侧的电气量，在通道中传送的是经过判别的逻辑信号，为了两侧信号逻辑比较的正确性，不但要求通道传送的逻辑信号正确，还有传输时间上的要求。

纵联差动保护需要直接比较线路两侧的电气量，需数据信息从线路一侧传向另一侧，为防止通信误码引起的误动，采用CRC校验程序，但由于保护实时性要求和通道容量的限制，发生传输错误时，难于实现信息的重建。

这就意味着在一帧信息中若出现1位或以上的误码，整帧信息将被丢弃。

如果误码出现频度不高，对保护性能影响不大，但若出错频度很高，就会闭锁差动保护。

在使用微波或无线进行数字通信的情况下，人们常使用BER（bit error rate 位误码率）指标来评价通讯的可靠性。

但当评价用于保护的通信可靠性时，人们采用MER(message error rate帧信息误码率)来考核通信性能。

这是由于一帧信息中有一位错误或多位错误对保护来说都是不能使用的，根本原因在于对保护实时性要求很高，既没有时间对出错的信息帧重发，也没用能力进行数据恢复，只好丢弃数据帧。

每丢弃一帧数据帧，相当于闭锁保护。

远跳保护要求通道有较高的抗干扰能力，特别是在故障引起干扰时不误发跳闸信号。

应用原则：光纤通道具有传输容量大，抗电磁干扰能力强，运行可靠性高等优点，加上可利用光纤电力通信网的资源，建议系统保护积极采用光纤传输方式作为保护通道。

对光纤通道要求：a)保护光纤通道可采用专用光纤通道、64kbit/s同向接口复用PCM通道或E1口复用PDH/SDH通道。

b)采用专用光纤通道方式时，保护通道光纤类型为单模光纤类型。

采用专用通道时应考虑长度一般应在80km以内。

为保证光电器件长期稳定工作，通道系统衰减余量一般不少于6dB，建议用户进行通道衰耗估算和定期实测。

c)采用复用光纤通道方式时，需注意①复用光纤通道误码率应小于10－6；②复用光纤通道传输总延时（含保护信息上下PCM时间0.6~0.8ms）应不大于10ms。

关于线路保护测试的准备知识一. 继电保护的基本工作原理：● 继电保护装置要起到反事故的作用，必须能够正确地区分“正常”与“不正常”运行状态，以及被保护元件的“外部故障”与“内部故障”，因此继电保护需要从被保护元件上采集必要的运行信息（如电压abc U ，电流abc I 等电气量信息，温度、压力等非电气量信息），通过检测被保护元件处相关运行信息的变化加以分析比较，从而实现继电保护的功能。

● 电力系统的故障特征：电力系统发生故障时，主要特征表现为电流增大、电压降低，电压和电流的比值（阻抗）以及二者之间的相位角改变等。

● 由于保护用于逻辑分析时所使用电气信息的不同，从而就构成了各种不同原理的继电保护，如：➢ 反映电压幅值U 的变化，构成电压保护（相，序电压）；➢ 反映电流幅值I 的变化，构成过电流保护（相，序电流）；➢ 反映电压和电流比值Z=U/I 的变化，构成阻抗（即距离）保护；（注：距离保护本身已经具有了一定的方向性）；➢ 反映电流和电压之间的相位角arg （U/I ）变化，构成方向保护；二. 线路保护的基本概念：●电力系统对继电保护的要求：快速性；选择性；可靠性；灵敏性；1)只反映单侧电气量的保护：选择性：通过划分保护范围（I，II，III段…），结合动作延时的配合来保证，所以也称之为阶段式保护。

举例：保护1和保护5的配合。

代价：只具有I段范围内的快速性，牺牲了全线范围内的快速性；可靠性：不误动，不拒动。

硬件方面：定期检修，维护；软件方面：设计原理可靠（每个电气元件通常都配置多个不同原理的保护，互为备用，提高可靠性）。

灵敏性：对所有可能出现的非正常情况都能作出准确的反映。

整定计算；保护原理：每个电气元件通常都配置多个不同原理的保护；2)两侧装置配合的保护：纵联保护，全线范围内的快速性。

➢故障时线路两侧电气量特征：⏹内部故障：两侧电流均从母线流向线路；⏹外部故障及正常运行：一侧电流从母线流向线路，另一侧从线路流向母线；➢根据两侧比较内容的不同，即联系通道上传输内容的不同，纵联保护可分为⏹方向比较型：通道上传输的是表示方向的信号；两侧保护分别判断流过本侧的功率方向，并将判断结果以信号的形式通知对方；（闭锁式：由功率方向为负的一侧负责发闭锁信号，闭锁两端保护；允许式：由功率方向为正的一侧负责发允许信号，开放两端保护。
