使用万用表测量接地电阻的方法

测量接地电阻的正确步骤接地电阻是指接地电极与地之间的电阻，是电气设备安全运行的关键因素之一。

因此，对接地电阻的测量十分重要。

本文将介绍测量接地电阻的正确步骤。

一、准备工作在测量接地电阻之前，需要做好以下准备工作：1. 确定测量点：根据电气设备的性质和用途，选择合适的测量点。

一般来说，测量点应该选择在接地电极附近，并且保证接地电极与电气设备之间的距离不超过5米。

2. 准备接地电极：接地电极应该符合国家标准，表面应该清洁干净。

如果接地电极表面有氧化层，应该用砂纸或其他工具将其清除干净。

3. 准备测试仪器：测量接地电阻需要使用专门的测试仪器，包括接地电阻测试仪和万用表等。

二、测量步骤1. 连接测试仪器：将接地电阻测试仪连接到接地电极上，然后将万用表连接到测试仪器上。

2. 开始测量：打开测试仪器，开始测量接地电阻。

在测量过程中，应该注意以下几点：（1）测量时应该保持接地电极与地之间的距离不变，避免误差。

（2）测量时间应该足够长，一般为1-2分钟。

（3）在测量过程中应该保持测试仪器的稳定，避免误差。

（4）如果测量结果出现波动，应该重新测量。

3. 记录测量结果：测量完成后，应该将测量结果记录下来，并进行比较。

如果测量结果与标准值不符，应该重新测量，直到测量结果符合标准要求为止。

三、注意事项1. 在测量接地电阻时，应该注意安全。

在测量之前，应该断开电气设备的电源，并确保测试仪器的接线正确。

2. 测量接地电阻的时间应该足够长，一般为1-2分钟。

如果测量时间过短，会导致测量结果不准确。

3. 在测量接地电阻时，应该保持测试仪器的稳定。

如果测试仪器不稳定，会导致测量结果出现误差。

4. 在测量接地电阻时，应该保持接地电极与地之间的距离不变，避免误差。

5. 在测量接地电阻时，应该避免在强磁场或强电场中进行测量，以免影响测量结果。

四、总结测量接地电阻是电气设备安全运行的关键环节，正确的测量步骤能够保证测量结果的准确性。

在测量接地电阻时，应该注意安全，保持测试仪器的稳定，避免误差。

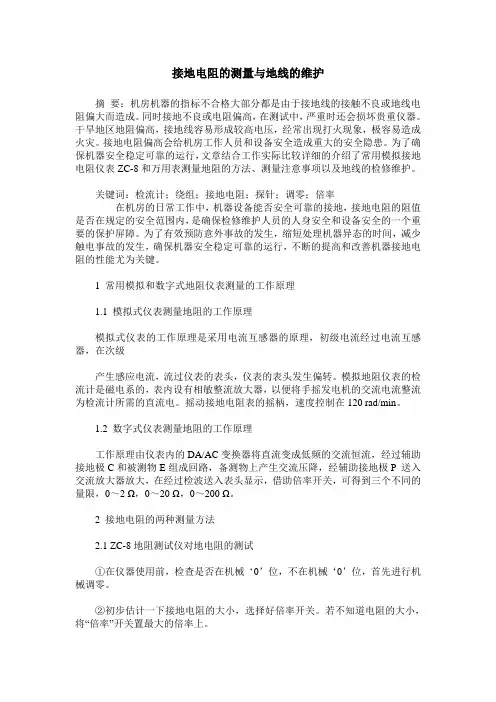

接地电阻的测量与地线的维护摘要：机房机器的指标不合格大部分都是由于接地线的接触不良或地线电阻偏大而造成。

同时接地不良或电阻偏高，在测试中，严重时还会损坏贵重仪器。

干旱地区地阻偏高，接地线容易形成较高电压，经常出现打火现象，极容易造成火灾。

接地电阻偏高会给机房工作人员和设备安全造成重大的安全隐患。

为了确保机器安全稳定可靠的运行，文章结合工作实际比较详细的介绍了常用模拟接地电阻仪表ZC-8和万用表测量地阻的方法、测量注意事项以及地线的检修维护。

关键词：检流计；绕组；接地电阻；探针；调零；倍率在机房的日常工作中，机器设备能否安全可靠的接地，接地电阻的阻值是否在规定的安全范围内，是确保检修维护人员的人身安全和设备安全的一个重要的保护屏障。

为了有效预防意外事故的发生，缩短处理机器异态的时间，减少触电事故的发生，确保机器安全稳定可靠的运行，不断的提高和改善机器接地电阻的性能尤为关键。

1 常用模拟和数字式地阻仪表测量的工作原理1.1 模拟式仪表测量地阻的工作原理模拟式仪表的工作原理是采用电流互感器的原理，初级电流经过电流互感器，在次级产生感应电流，流过仪表的表头，仪表的表头发生偏转。

模拟地阻仪表的检流计是磁电系的，表内设有相敏整流放大器，以便将手摇发电机的交流电流整流为检流计所需的直流电。

摇动接地电阻表的摇柄，速度控制在120 rad/min。

1.2 数字式仪表测量地阻的工作原理工作原理由仪表内的DA/AC变换器将直流变成低频的交流恒流，经过辅助接地极C和被测物E组成回路，备测物上产生交流压降，经辅助接地极P 送入交流放大器放大，在经过检波送入表头显示，借助倍率开关，可得到三个不同的量限，0～2 Ω，0～20 Ω，0～200 Ω。

2 接地电阻的两种测量方法2.1 ZC-8地阻测试仪对地电阻的测试①在仪器使用前，检查是否在机械‘0’位，不在机械‘0’位，首先进行机械调零。

②初步估计一下接地电阻的大小，选择好倍率开关。

接地电阻测量原理
接地电阻是指用来测量接地系统或电气设备与大地之间的电阻大小的一种电性参数。

接地电阻的测量原理是利用电阻测试仪或者万用表等电测仪器，通过在测试环路中施加电流和测量电压的方法来判断接地系统的电阻值。

接地电阻的测量一般采用两种方法：电桥法和电流法。

1. 电桥法：电阻桥是一种常用的测量接地电阻的方法，它通过在测试电路中加入一个可调的标准电阻与被测接地电阻组成的一个电阻桥电路，然后通过调整电桥平衡时的电位差为零，从而测量出被测接地电阻的值。

2. 电流法：电流法是一种通过在被测接地系统中流入一定大小的电流，测量系统或设备上的电压来计算接地电阻的方法。

一般是通过在接地系统中加入一个标准电阻和电流表，然后利用欧姆定律计算出电阻值。

无论是采用电桥法还是电流法，测量接地电阻时需要注意的是：
- 在测量之前要确保测试环路中没有其它电流存在，防止干扰
影响测量结果；
- 测量时需要较为精确地测量电流值和电压值，以保证测量结
果的准确性；
- 对于较大的接地电阻值，要采用适当的电流大小以保证测量
的可靠性；
- 测量时要注意保持测量仪器和测试环路的良好接触，以减小接触电阻对测量结果的影响。

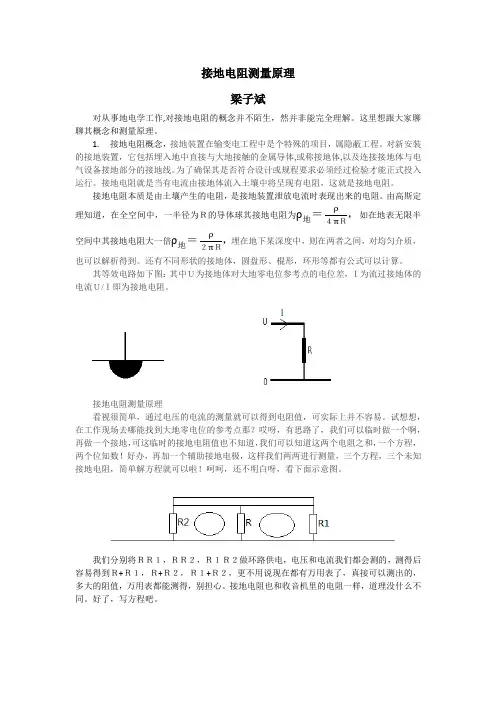

接地电阻测量原理梁子斌对从事地电学工作,对接地电阻的概念并不陌生，然并非能完全理解。

这里想跟大家聊聊其概念和测量原理。

1.接地电阻概念，接地装置在输变电工程中是个特殊的项目，属隐蔽工程。

对新安装的接地装置，它包括埋入地中直接与大地接触的金属导体,或称接地体,以及连接接地体与电气设备接地部分的接地线。

为了确保其是否符合设计或规程要求必须经过检验才能正式投入运行。

接地电阻就是当有电流由接地体流入土壤中将呈现有电阻，这就是接地电阻。

接地电阻本质是由土壤产生的电阻，是接地装置泄放电流时表现出来的电阻。

由高斯定理知道，在全空间中，一半径为Ｒ的导体球其接地电阻为ρ地＝ρ４πＲ，如在地表无限半空间中其接地电阻大一倍ρ地＝ρ２πＲ，埋在地下某深度中，则在两者之间，对均匀介质，也可以解析得到。

还有不同形状的接地体，圆盘形、棍形，环形等都有公式可以计算。

其等效电路如下图：其中Ｕ为接地体对大地零电位参考点的电位差，Ｉ为流过接地体的电流Ｕ/Ｉ即为接地电阻。

接地电阻测量原理看视很简单，通过电压的电流的测量就可以得到电阻值，可实际上并不容易。

试想想，在工作现场去哪能找到大地零电位的参考点那？哎呀，有思路了，我们可以临时做一个啊，再做一个接地，可这临时的接地电阻值也不知道，我们可以知道这两个电阻之和，一个方程，两个位知数！好办，再加一个辅助接地电极，这样我们两两进行测量，三个方程，三个未知接地电阻，简单解方程就可以啦！呵呵，还不明白呀，看下面示意图。

我们分别将ＲＲ１，ＲＲ２，Ｒ１Ｒ２做环路供电，电压和电流我们都会测的，测得后容易得到Ｒ+Ｒ１，Ｒ+Ｒ２，Ｒ１+Ｒ２，更不用说现在都有万用表了，真接可以测出的，多大的阻值，万用表都能测得，别担心。

接地电阻也和收音机里的电阻一样，道理没什么不同。

好了，写方程吧。

{ Ｒ+Ｒ１＝r 1Ｒ+Ｒ１＝r ２Ｒ1+Ｒ２＝r 1２ 这里r 们就是我们万用表的读数Ｒ是我们要测的接地电阻，Ｒ１，Ｒ２是两个辅助电极的接地电阻，这方程找个中学生解一下，是Ｒ＝（r1+r2-r12）/2吧？他一定是中学生了。
