数控铣床编程指令Company Document number：WTUT-WT88Y-W8BBGB-BWYTT-19998数控铣床编程指令4.2.2子程序1、坐标轴运动（插补）功能指令(1）点定位指令G00点定位指令(G00)为刀具以快速移动速度移动到用绝对值指令或增量值指令指定的工件坐标系中的位置。
指令格式：G00X—Y—Z一；式中X—Y—Z一为目标点坐标。
以绝对值指令编程时，刀具移动到终点的坐标值；以增量值指令编程时，指刀具移动的距离，用符号表示方向。
使用G00指令用法如下。
如上图所示，刀具由A点快速定位到B 点其程序为：G00G90X120．Y60．；（绝对坐标编程）(2）直线插补指令G01用G01指定直线进给，其作用是指令两个坐标或三个坐标以联动的方式，按指定的进给速度F，从当前所在位置沿直线移动到指令给出的目标位置，插补加工出任意斜率的平面或空间直线。
指令格式：G0lX—Y—Z—F一；程序段G01X10．Y20．Z20．F80．使刀具从当前位置以80mm／min的进给速度沿直线运动到(10,20,20)的位置。
例3：假设当前刀具所在点为.，则如下程序段N1G；.；将使刀具走出如图所示轨迹。
(3）圆弧插补指令G02和G03G02表示按指定速度进给的顺时针圆弧插补指令，G03表示按指定速度进给的逆时针圆弧插补指令。
顺圆、逆圆的判别方法是：沿着不在圆弧平面内的坐标轴由正方向向负方向看去，顺时针方向为G02，逆时针方向为G03，序格式：XY平面：G17G02X～Y～I～J～(R～)F～G17G03X～Y～I～J～(R～)F～ZX平面：G18G02X～Z～I～K～(R～)F～G18G03X～Z～I～K～(R～)F～G19G02Z～Y～J～K～(R～)F～G19G03Z～Y～J～K～(R～)F～式中X、Y、Z为圆弧终点坐标值，可以用绝对值，也可以用增量值，由G90或G91决定。
由I、J、K方式编圆弧时，I、J、K表示圆心相对于圆弧起点在X、Y、Z轴方向上的增量值。
Science &Technology Vision 科技视界1建立学习目标本组指令面对的是中专二年级学生,已经学习了《机械制图》,《机械基础》等基础应用课程。
并且通过基本的数控认知学习对数控机床的结构、工作原理等有了基本认识,能进行简单的手动操作和直线、斜线编程。
1.1知识目标1.1.1使学生熟记并掌握G02/G03指令格式及指令中每个参数的含义;1.1.2使学生在实际编程时能够正确应用G02/G03指令。
1.2能力目标培养学生正确分析图纸,正确确定轮廓加工时走刀路线,编制一段完整程序的能力。
引导学生体验探究的过程,提高知识的应用能力,通过探究学习提高学生对数控编程课程的兴趣。
1.3学习重点1.3.1圆弧插补指令G02/G03的灵活运用,熟记指令格式中每个参数的含义。
1.3.2圆弧顺逆的判断方法。
1.4学习难点1.4.1圆弧编辑终点圆心方式中(I.J.K)的计算;1.4.2如何利用终点圆心方式(I.J.K 方法)进行整圆编辑的技巧。
2基础判断2.1平面选择在加工中心和数控铣床上进行圆弧指令操作必须先利用右手笛卡尔坐标系判断加工平面。
G17———加工XY 面Z 轴垂直(数控铣床一般默认加工此平面);G18———加工ZX 面Y 轴垂直;G19———加工YZ 面X 轴垂直。
图1应用右手笛卡尔坐标系判断加工平面2.2指令选择2.2.1G02:顺时针圆弧插补G03:逆时针圆弧插补G02/G03指令格式1)终点半径方式G17G02/G03X_Y_R_F_G18G02/G03X_Z_R_F_G19G02/G03Y_Z_R_F_参数说明:(1)R 为圆的半径值如图2所示,圆心角设为θ:则0°≤θ≤180°时,半径R 取正值,所对应圆弧为劣弧;则180°<θ<360°时,半径R 取负值,所对应圆弧为优弧。
(2)F 为进给速率(3)R 编程方式不能加工整圆图2圆心角对应圆弧的R 值判定2)终点圆心方式G17G02/G03X_Y_I_J_F_G18G02/G03X_Z_I_K_F_G19G02/G03Y_Z_J_K_F_参数说明:I,J,K 分别表示X,Y,Z 轴圆心的坐标减去圆弧起点的坐标,如下图所示。

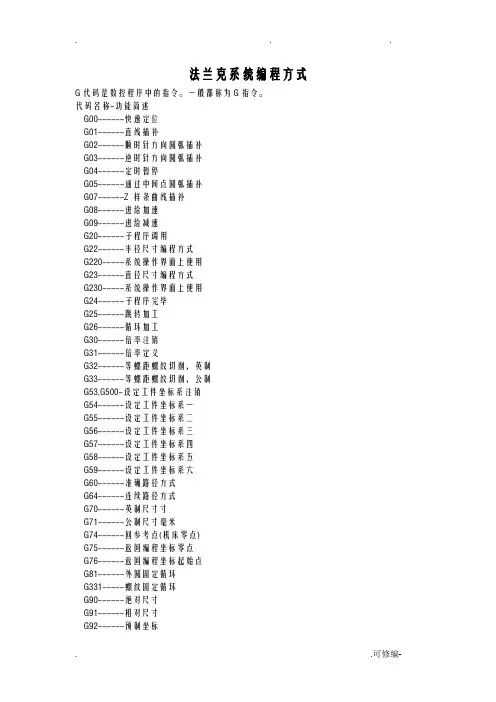

法兰克系统编程方式G代码是数控程序中的指令。
一般都称为G指令。
代码名称-功能简述G00------快速定位G01------直线插补G02------顺时针方向圆弧插补G03------逆时针方向圆弧插补G04------定时暂停G05------通过中间点圆弧插补G07------Z 样条曲线插补G08------进给加速G09------进给减速G20------子程序调用G22------半径尺寸编程方式G220-----系统操作界面上使用G23------直径尺寸编程方式G230-----系统操作界面上使用G24------子程序完毕G25------跳转加工G26------循环加工G30------倍率注销G31------倍率定义G32------等螺距螺纹切削，英制G33------等螺距螺纹切削，公制G53,G500-设定工件坐标系注销G54------设定工件坐标系一G55------设定工件坐标系二G56------设定工件坐标系三G57------设定工件坐标系四G58------设定工件坐标系五G59------设定工件坐标系六G60------准确路径方式G64------连续路径方式G70------英制尺寸寸G71------公制尺寸毫米G74------回参考点(机床零点)G75------返回编程坐标零点G76------返回编程坐标起始点G81------外圆固定循环G331-----螺纹固定循环G90------绝对尺寸G91------相对尺寸G92------预制坐标G94------进给率，每分钟进给G95------进给率，每转进给G00—快速定位格式：G00 X(U)__Z(W)__说明：(1)该指令使刀具按照点位控制方式快速移动到指定位置。
移动过程中不得对工件进展加工。
(2)所有编程轴同时以参数所定义的速度移动，当某轴走完编程值便停顿，而其他轴继续运动，(3)不运动的坐标无须编程。
常用数控编程代码以及解释1、编程主代码功能G代码功能通过编程并运行这些程序而使数控机床能够实G00 定位（快速移动）G01 直线插补（进给速度）G02 顺时针圆弧插补各进给轴的运动，如直线圆弧插补、进给控制G03 逆时针圆弧插补G04 暂停，精确停止G09 精确停止现的功能我们称之为可编程功能。
一般可编程G17 选择X Y平面G18 选择Z X平面G19 选择Y Z平面各进给轴的运动，如直线圆弧插补、进给控制G27 返回并检查参考点G28 返回参考点G29 从参考点返回现的功能我们称之为可编程功能。
一般可编程G30 返回第二参考点G40 取消刀具半径补偿G41 左侧刀具半径补偿功能分为两类：一类用来实现刀具轨迹控制即G42 右侧刀具半径补偿G43 刀具长度补偿＋G44 刀具长度补偿－现的功能我们称之为可编程功能。
一般可编程G49 取消刀具长度补偿G52 设置局部坐标系G53 选择机床坐标系通过编程并运行这些程序而使数控机床能够实G54 选用1号工件坐标系G55 选用2号工件坐标系G56 选用3号工件坐标系各进给轴的运动，如直线圆弧插补、进给控制G57 选用4号工件坐标系G58 选用5号工件坐标系G59 选用6号工件坐标系现的功能我们称之为可编程功能。
一般可编程G60 单一方向定位G61 精确停止方式G64 切削方式通过编程并运行这些程序而使数控机床能够实G65 宏程序调用G66 模态宏程序调用G67 模态宏程序调用取消各进给轴的运动，如直线圆弧插补、进给控制G73 深孔钻削固定循环G74 反螺纹攻丝固定循环G76 精镗固定循环现的功能我们称之为可编程功能。
一般可编程G80 取消固定循环G81 钻削固定循环G82 钻削固定循环各进给轴的运动，如直线圆弧插补、进给控制G83 深孔钻削固定循环G84 攻丝固定循环G85 镗削固定循环1 可编程功能G86 镗削固定循环G87 反镗固定循环G88 镗削固定循环功能分为两类：一类用来实现刀具轨迹控制即G89 镗削固定循环G90 绝对值指令方式G91 增量值指令方式现的功能我们称之为可编程功能。
