{生产工艺技术}船体结构装配总组船台分段定位精度管理应用工艺船体结构装配总组是造船工艺中的重要环节，其质量与精度的控制对于船体结构的强度、刚度和平整度具有非常重要的影响。
船台分段定位精度管理应用工艺是船体结构装配总组的一项关键技术，下面将对其进行详细讨论。
船台分段定位精度管理应用工艺主要包括如下几个方面：首先是船台分段位置的准确标定。
船台作为船体结构装配的基础，其位置的准确标定对于后续的船体结构组装具有重要意义。
在船台分段制作过程中，需采取严格的工艺控制措施，确保船台分段位置的准确标定，包括使用高精度的测量设备和工具进行测量，以及制作标志和导线进行标定。
其次是船台分段定位的调整和校验。
船台分段在制造和装配过程中，经常需要进行调整和校验，以保证其位置的准确性。
调整和校验时，可以使用调整垫块、调整螺栓等方式进行，同时通过测量工具进行位置的验证，确保船台分段定位的精确度。
再次是船台分段的装配和固定。
船台分段装配时需要根据设计要求进行逐段拼装，确保各个船台分段的位置匹配和连接。
在装配过程中，应采用适当的装配夹具和工具，确保船台分段的定位精度。
同时，在装配完成后，需要进行固定，防止装配过程中位置的变动，可以采用焊接、螺栓固定等方式。
最后是船台分段定位精度的检验和测量。
在船体结构装配总组完成后，需要进行船台分段定位精度的检验和测量，以确保其满足设计要求和船舶建造规范。
检验和测量可以采用三坐标测量仪、激光测量仪等高精度测量设备进行，在实际操作中要注意测量点的选取和测量误差的控制，确保测量结果的准确性。
综上所述，船台分段定位精度管理应用工艺是船体结构装配总组的关键技术之一，通过准确标定、调整和校验、装配和固定以及检验和测量等环节的控制，可以确保船台分段位置的准确性，保证船体结构装配总组的质量和精度。
船体结构的装配质量与精度的提高，将为船舶的性能和可靠性提供坚实的保障。

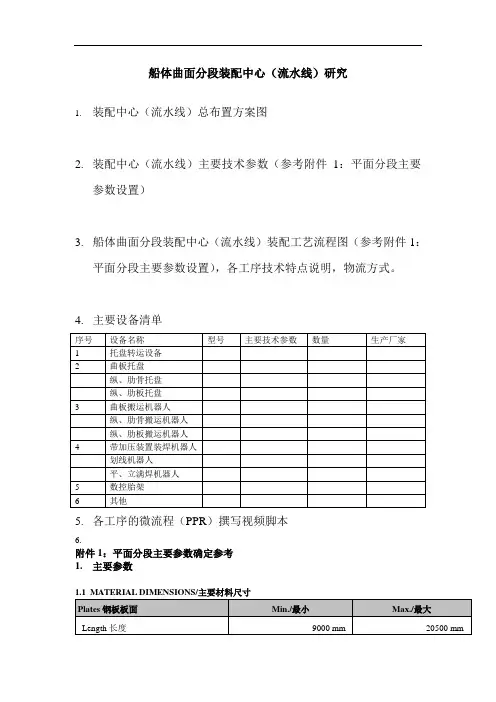

船体曲面分段装配中心（流水线）研究1.装配中心（流水线）总布置方案图2.装配中心（流水线）主要技术参数（参考附件1：平面分段主要参数设置）3.船体曲面分段装配中心（流水线）装配工艺流程图（参考附件1：平面分段主要参数设置），各工序技术特点说明，物流方式。
4.主要设备清单5.各工序的微流程（PPR）撰写视频脚本6.附件1：平面分段主要参数确定参考1.主要参数1.2 STIFFENER SPACING/纵骨间距For fillet welding of stiffeners the following table describes the max. and min. distances between stiffeners.下面表格是描述了角焊时纵骨（加强材）最大及最小值间距。
列出的最大最小的焊接间距为两个对焊枪间的距离。
Stiffener type 纵骨类型Stiffener dim.(Height/width)纵骨尺寸(高度/宽度)Stiffener min.Spacing纵骨间距最小值Max. Stiffenerspacing焊接间距最大值Bulb球扁钢All types 600 mm 950mmT-pro型材到850/150到850/300mm600 mm750mm950mmL-profile 角钢到600/150mm到600/200mm600 mm700mm950mmFor T-profiles and L profiles: 150mm flange width is maximum for the minimum stiffener spacing 600.对于T型材及角钢来说，最大盖板宽度150mm的型材，最小的纵骨间距600。
For T-profiles: 300mm flange width the minimum stiffener spacing is 750mm. 对T型材来讲：300mm盖板宽度型材，最小纵骨间距为750mm.For L profiles: 200mm flange width the minimum stiffener spacing is 700mm. If, in some cases, 2 L-profiles are mounted with flanges towards each other, then spacing must be increased accordingly.对角钢来讲，200mm宽度盖板的型材，最小间距为700mm.如果某些情况下，两角钢盖板相对安装，间距须相应增加。

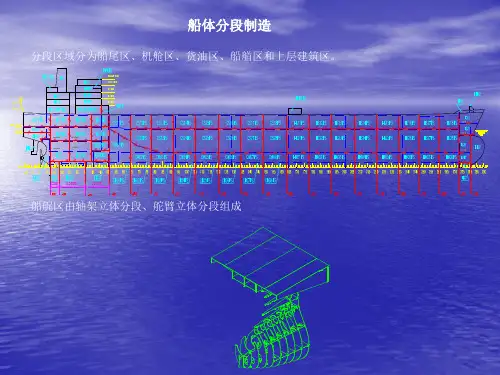

，现代造船用分段法，即把船体按场地条件，分成若干个模块，先造好模块然后移到船台上合拢，以下都假定是按分段造船处理大流程：钢材下料是第一个环节（一般造船合约付定金后的第一个付款阶段）进行小组装：把加工好的单独的钢材部件装配成大部件，主要是强化平板分段组装：把大部件和切割好的及加工成型的钢材并装成分段模块，这是船体模组开始成形，一般从底部开始造，船的艏艉比较复杂，也会先开工分段焊接的同时也进行预舾装，一些跟结构有紧密关系的部件会先安装在分段里，主要是各种管子，通海阀组，部分楼梯，大型基座等，因为分段合并后不好施工分段装焊完成通过报验后进行涂装，主要是密闭舱室的内部油漆，如双层底，边舱等，需要打沙除锈，在分段时做效率高效果好造好若干个分段后开始上船台，这个英文叫 keel laying 是传统放龙骨的意思，现代造船没有真正放龙骨的概念，所以最初一批分段放到船台上定位就等于是放龙骨。
这是很重要的环节，一般船舱收取第二期的付款在船台上进行分段合拢，即把独立的分段模组结合起来，其中包括准确定位，割除结构余量，合龙缝施焊。
如此车间继续生产分段，陆续移到船台上合拢，船体开始成形主机是最大的机器，和其他比较大型的设备一样，在机舱部份的分段完全合拢前会先会先放到机舱底分段上，因为需要大型吊机吊装，所以同时定位摆放在基座上船艉部分装配完成后，进行艉轴镗孔，加工出与主机轴准确对中的轴套。
这工序要求很高的精准度，不能出现结构变形，所以一般在晚上进行，因为不平均的日照会令船体缘中轴线弯曲。
而且镗孔后不能够再有大型焊接施工，因为烧焊会引致钢结构变形，所以一般会等到船体差不多完成时才做。
当船体完全合拢后，基本上形成完整水密结构，船体就会下水。
有几个理由船要在没有造完前就下水：1.船台的承重力有限，不能承担整条造好的船的重量,特别是对从斜轨道滑下水的船台.2.如果船是滑下水的，船体进水时产生的应力限制了最大下水重量3.即便船台有足够能力，又比如在干船坞里造船，基本上下水重量没有限制，但船台是重要的生产资产，其利用率直接影响船厂的营利，所以当在建船只一旦能自浮便得马上腾空船台造另外一条船，尽量利用生产资源下水前会做第一度船底外板涂装船体下水时第三个付款点，船体结构大致完成船体下水后移舶到舾装码头，进行内部装配包括所有的机械设备，管路连接，电工装配，舱室内装等工程，就好像毛房装修一样，同时甲板机械也进行安装。
第1篇一、目的为确保船体装配过程中的安全、质量和效率，特制定本操作规程。
本规程适用于船体装配过程中的基础操作。
二、适用范围本规程适用于各类船舶船体装配过程中的基础操作，包括但不限于船体分段装配、焊接、涂装等。
三、操作前的准备1. 人员准备：操作人员应经过专业培训，具备一定的船舶装配知识，熟悉本规程，并取得相应操作资格。
2. 工具准备：根据装配作业要求，准备相应的工具、量具、焊接设备等，并确保其完好、适用。
3. 材料准备：根据船体装配图纸，准备所需材料，包括船体分段、焊条、涂料等，并检查其质量。
4. 环境准备：确保作业现场整洁、通风良好，消除安全隐患。
四、操作步骤1. 船体分段检查：在装配前，对船体分段进行检查，确保无裂纹、变形、锈蚀等缺陷。
2. 装配定位：根据装配图纸，将船体分段按照预定位置进行定位，确保各分段之间的相对位置准确。
3. 焊接：采用合适的焊接方法，对船体分段进行焊接。
焊接过程中，注意以下事项：a. 焊接顺序：按照焊接工艺要求，确定焊接顺序，避免焊接应力集中。
b. 焊接参数：根据焊接材料、焊接方法、焊接设备等，合理选择焊接参数。
c. 焊接质量：严格控制焊接质量，确保焊缝饱满、平整、无气孔、裂纹等缺陷。
4. 焊后检查：焊接完成后，对焊缝进行检查，发现缺陷及时进行返修。
5. 船体涂装：在船体装配完成后，按照涂装工艺要求，对船体进行涂装。
五、注意事项1. 操作人员应严格遵守操作规程，确保作业安全。
2. 操作过程中，注意观察设备、工具、材料等是否完好，发现异常及时处理。
3. 操作过程中，注意通风、防尘、防毒，确保作业环境良好。
4. 操作过程中，注意保护船体表面，避免划伤、污染等。
5. 操作完成后，对作业现场进行清理，确保整洁。
六、培训与考核1. 对操作人员进行定期培训，提高其专业技能和操作水平。
2. 定期组织考核，确保操作人员熟练掌握操作规程。
3. 对考核不合格的操作人员，进行补考，直至合格。
