冻结砂土三轴试验中颗粒破碎研究砂土是一种广泛存在于地质环境中且广泛用于土木工程中的土壤类型。
近年来，随着人类对极地冻土区和高海拔地区的开发和利用越来越多，砂土发生冻融循环的情况也变得越来越普遍。
在这样的情况下，砂土的物理特性和力学性质发生了很大改变，其中包括砂土颗粒破碎现象的发生。
因此，在冻结砂土三轴试验中破碎问题的研究变得尤为重要。
砂土三轴试验是研究土壤力学性质的一种重要方法。
在砂土三轴试验中，需对砂土样品施加一定的压力，以模拟实际工程中的荷载作用。
由于砂土本身具有较高的孔隙率和较弱的内聚力，当施加一定荷载时，这些颗粒之间会发生碰撞、移位和破碎的现象。
然而，当砂土遭受冻融循环后，其物理和力学特性发生了改变，破碎现象会变得更加严重。
破碎会导致土体内部的微观结构破坏，孔隙率增大，渗透性增强等等，进而对工程安全性产生影响。
因此，我们需要对冻结砂土三轴试验中的颗粒破碎问题进行研究。
目前，已经有很多学者对冻结砂土三轴试验中的颗粒破碎问题进行了探究。
其中，有的学者通过数值模拟的方法研究了砂土的破碎问题，分析了砂土的力学性质和颗粒聚集特性，并结合实验数据对计算结果进行了验证，研究结果表明了冻结砂土中颗粒破碎现象的发生规律。
另外，也有一些学者通过实验方法研究了冻结砂土颗粒破碎问题。
他们采用三轴试验设备，通过模拟不同温度下的冻融循环条件，研究了砂土在不同荷载条件下的破碎特征和颗粒大小分布规律。
通过这些研究，我们可以得出结论：随着冻融循环的次数增加，砂土内部颗粒破碎现象趋于增强，最终导致砂土承载力和抗剪强度的降低。
因此，在进行冻结砂土三轴试验时，需要及时关注颗粒破碎问题，从而有效提高冻结砂土的承载能力和抗剪强度。
总之，冻结砂土三轴试验中颗粒破碎问题的研究对于提高砂土的力学性质和工程安全性具有重要意义。
未来，我们需要进一步探究砂土的微观结构和力学性质，并通过多种手段进行研究和验证，不断提高我们对冻结砂土颗粒破碎问题的认识，为实际工程提供支持和保障。

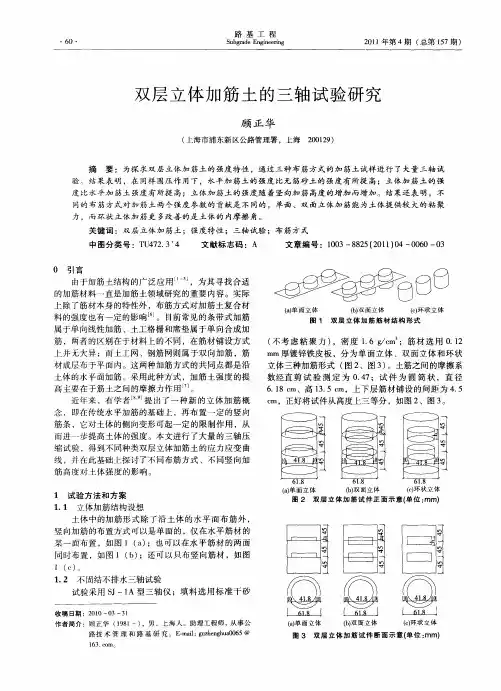

加筋土静三轴试验和本构模型研究进展刘德顺;陈永杰【摘要】基于加筋土的加固机理,阐述了加筋土静力三轴试验和本构模型的研究进展,得出的结论如下:静三轴试验研究可获取加筋土复合体的静力本构模型参数,加筋层数、围压和填料性质是影响试验结果的主要因素,加筋后土体的强度得到较大提高;现有的加筋土本构模型难以反映加筋土的各向异性,而且参数难以获得,因此,目前尚未形成一种普遍适用的本构模型.【期刊名称】《黑龙江科技信息》【年(卷),期】2017(000)035【总页数】3页(P139-141)【关键词】静力三轴试验;加筋;本构模型【作者】刘德顺;陈永杰【作者单位】常州市轨道交通发展有限公司,江苏常州 213000;常州市轨道交通发展有限公司,江苏常州 213000【正文语种】中文加筋土工程是在土体中沿水平方向铺设多层加筋材料，使其与土体形成加筋土复合体。
筋材通过与土体之间的摩擦力将自身的抗拉强度与土体的抗压强度结合起来，从而提高了土体的强度，减小了土体的变形，提高了加筋土工程的稳定性。
法国工程师Herrividal在20世纪60年代初根据三轴实验结果提出了加筋土的设计理论，并于1965年在法国成功地建造了世界上第一座加筋土挡墙[1]，为加筋土技术在土木工程中的应用开创了先河。
1967-1968年法国至意大利高速公路建设上大量采用了加筋土结构，当时挡土墙的最大高度达到了23m。
20世纪70年代，美国工程师兵团采用了高强土工织物加固土堤地基，减少了软土地基上土堤的沉降[2]。
加筋土技术在我国的应用大约始于20世纪70年代末，在云南修建了一座高2m的储煤仓下挡土墙，这是我国修建的第一座加筋士结构物，从那以后经过20多年的探索和研究，加筋土技术在我国公路、铁路、水利、煤炭、城建等行业的工程建设中得到了迅速发展和推广应用，取得了良好的经济效益和环境效益。
同时，加筋土的加固研究在实验技术、设计理论、施工设备与工艺等方面也日臻成熟，取得了令人瞩目的成就。

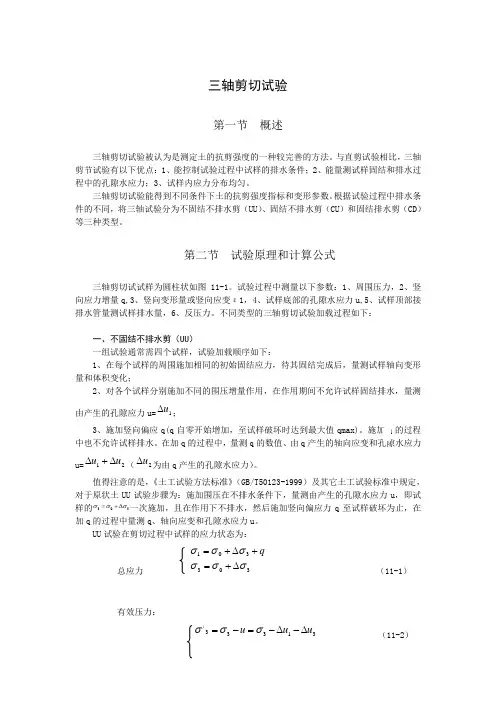

三轴剪切试验第一节 概述三轴剪切试验被认为是测定土的抗剪强度的一种较完善的方法。
与直剪试验相比，三轴剪节试验有以下优点：1、能控制试验过程中试样的排水条件；2、能量测试样固结和排水过程中的孔隙水应力；3、试样内应力分布均匀。
三轴剪切试验能得到不同条件下土的抗剪强度指标和变形参数。
根据试验过程中排水条件的不同，将三轴试验分为不固结不排水剪（UU ）、固结不排水剪（CU ）和固结排水剪（CD ）等三种类型。
第二节 试验原理和计算公式三轴剪切试试样为圆柱状如图11-1。
试验过程中测量以下参数：1、周围压力，2、竖向应力增量q,3、竖向变形量或竖向应变ε1，4、试样底部的孔隙水应力u,5、试样顶部接排水管量测试样排水量，6、反压力。
不同类型的三轴剪切试验加载过程如下：一、不固结不排水剪（UU ）一组试验通常需四个试样，试验加载顺序如下：1、在每个试样的周围施加相同的初始固结应力，待其固结完成后，量测试样轴向变形量和体积变化；2、对各个试样分别施加不同的围压增量作用，在作用期间不允许试样固结排水，量测由产生的孔隙应力u=1u ∆；3、施加竖向偏应q(q 自零开始增加，至试样破坏时达到最大值qmax)。
施加q 的过程中也不允许试样排水。
在加q 的过程中，量测q 的数值、由q 产生的轴向应变和孔隙水应力u=21u u ∆+∆（2u ∆为由q 产生的孔隙水应力）。
值得注意的是，《土工试验方法标准》（GB/T50123-1999）及其它土工试验标准中规定，对于原状土UU 试验步骤为：施加围压在不排水条件下，量测由产生的孔隙水应力u ，即试样的303σσσ∆+=一次施加，且在作用下不排水，然后施加竖向偏应力q 至试样破坏为止，在加q 的过程中量测q 、轴向应变和孔隙水应力u 。
UU 试验在剪切过程中试样的应力状态为：总应力303301σσσσσσ∆+=+∆+=q （11-1）有效压力：31333/u u u ∆-∆-=-=σσσ （11-2）由UU 试验量测得到孔隙应力系数：⎥⎦⎤⎢⎣⎡∆∆-+==∆-=∆=∆∆=---131231)1(σσσA A B B B A A q u u q u A u B （11-3）上列各式中：;,,,;.,;,,,2132133131u u u q u u q u ∆+∆=∆----∆∆+∆----∆∆---剪量过程中孔隙水应力产生的孔隙水应力增量分别为主应力增量分别为大主应力增量小小主应力和孔隙水应力分别为大主应力σσσσσσA ，.,,数分别为四个孔隙应力系-----B B A二、固结不排水剪（CU ）先给四个试样施加不同的围压，让试样在作用下固结排水（该步骤为将施加初始固结应力和围压增量两步合并），在作用下试样固结完成后，施加轴向偏听偏应力q。
