施工电梯基础回顶验算

  • 格式：doc
  • 大小：25.50 KB
  • 文档页数：2

1、2、4、7栋施工电梯基础加固验算
1、2、4、7栋施工电梯安装于地下室顶板（具体位置见电梯布
置平面图），受施工电梯影响的顶板在地下室采用钢管加顶托进行回
顶（回顶须在电梯安装前完成），需根据施工电梯的动力荷载对回顶
钢管进行验算。
1、2、7栋施工电梯安装位置的顶板厚度为160mm，4栋施工电
梯安装位置的顶板厚度为250mm，因此验算时以1栋为例：计算时
先算出电梯的动力荷载，动力荷载一部分由顶板承担，主要由回顶的
钢管承担。
电梯相关参数：总安装高度100m，吊笼重量2000kg×2=40.0kn，
外笼重量740kg×2=14.80kn，标准节重量1.70kn/1.5m（共66节），
对重重量1000kg×2=20.0kn，载重重量2000kg×2=40.0kn，底笼最大
尺寸5.0m×4.0m
电梯运行时最大荷载：
P=(吊笼重量+导轨重量+对重重量+载重量)×2.0
=(40.0+14.80+1.70×66+20.0+40.0)×2.0
=454.0kn
根据设计图纸，地下室顶板消防车道均布活荷载标准值标准值
为35.0kn/㎡，恒荷载标准值为15.0kn/㎡（0.8m厚覆土层），因此在
未覆土前地下室顶板（室外）5.0m×4.0m范围内顶板可提供15.0×
5.0×4.0×=300.0kn的承载力（不考虑活荷载），实际使用中假设施
工电梯荷载均由回顶钢管承担，每根钢管设计承担荷载N=15.0kn荷
载，则在5.0m×5.0m范围内需要均匀搭设30根钢管（Ф48×3.5）
进行回顶，需对钢管稳定性进行验算。
钢管相关参数：横杆间距L=1500mm，截面面积A=4.24㎝2（按
壁厚3.0计算），回转半径i=1.57㎝，长细比λ=L/i=1500÷15.7=96，
查表得稳定系数φ=0.618。
钢管稳定验算：
N÷(φA)=15000.0÷(0.618×424)=57N/mm2小于205N/mm2，符
合要求。
地下室底板荷载验算：
回顶钢管对在地下室顶板的作用可视为均布力，q=15.0kn/㎡，
地下室底板承载能力满足要求。
通过以上验算可知，钢管富余较大。为增加回顶储备，在导轨
架1.0×1.0范围内将回顶钢管加密（见钢管回顶立杆布置图）。
通过对1栋160mm顶板回顶验算，2、4、7栋按此方案实施回
顶。

汕头市建安实业(集团)有限公司
2012年11月02日

合集下载

施工电梯基础计算书

施工电梯基础计算书

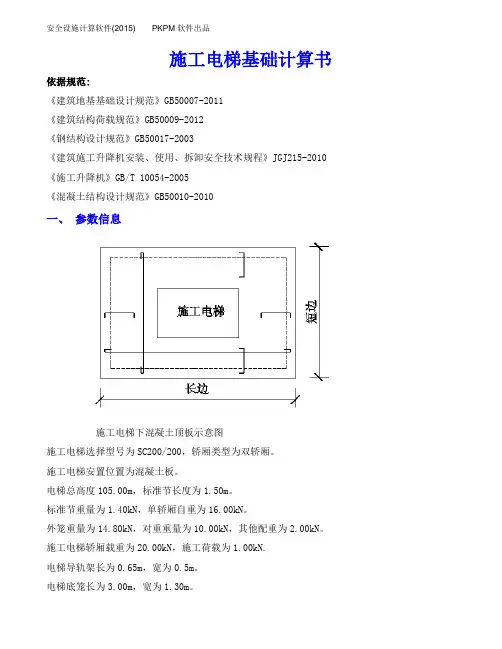

施工电梯基础计算书依据规范:《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010 《施工升降机》GB/T 10054-2005《混凝土结构设计规范》GB50010-2010一、参数信息施工电梯下混凝土顶板示意图施工电梯选择型号为SC200/200，轿厢类型为双轿厢。

施工电梯安置位置为混凝土板。

电梯总高度105.00m，标准节长度为1.50m。

标准节重量为1.40kN，单轿厢自重为16.00kN。

外笼重量为14.80kN，对重重量为10.00kN，其他配重为2.00kN。

施工电梯轿厢载重为20.00kN，施工荷载为1.00kN.电梯导轨架长为0.65m，宽为0.5m。

电梯底笼长为3.00m，宽为1.30m。

施工电梯动力系数为2.00。

施工电梯基础下楼板长度为5.00m，宽度为4.00m，厚度为0.30m。

楼板混凝土强度等级为C35。

箍筋肢数为2。

二、施工电梯基础荷载计算导轨架重为 G0=1.40×Int(105.00/1.50)=98.00kN。

施工电梯自重标准值为Gk=16.00×2.00+14.80+10.00×2.00+2.00+98.00+20.00×2.00=206.80kN。

施工电梯自重设计值为G=1.2×(16.00×2.00+14.80+10.00×2.00+2.00+98.00)+1.4×20.00×2.00=256.16kN。

所以，G=2.00×256.16=512.32kN三、施工电梯基础的地下室顶板结构验算施工升降机的全部荷载由混凝土顶板承担，根据板的边界条件，选择最不利的板进行验算。

按荷载满布，且约束条件为一边固支，三边铰支计算。

施工电梯基础计算书

施工电梯基础计算书

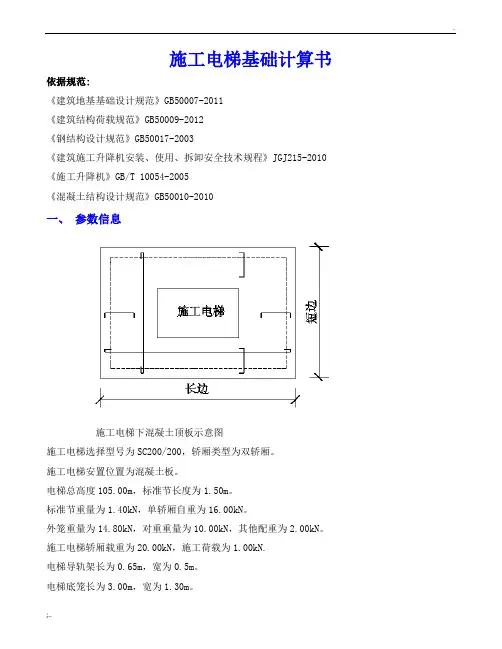

施工电梯基础计算书依据规范:《建筑地基基础设计规范》GB50007-2011《建筑结构荷载规范》GB50009-2012《钢结构设计规范》GB50017-2003《建筑施工升降机安装、使用、拆卸安全技术规程》JGJ215-2010 《施工升降机》GB/T 10054-2005《混凝土结构设计规范》GB50010-2010一、参数信息施工电梯下混凝土顶板示意图施工电梯选择型号为SC200/200，轿厢类型为双轿厢。

施工电梯安置位置为混凝土板。

电梯总高度105.00m，标准节长度为1.50m。

标准节重量为1.40kN，单轿厢自重为16.00kN。

外笼重量为14.80kN，对重重量为10.00kN，其他配重为2.00kN。

施工电梯轿厢载重为20.00kN，施工荷载为1.00kN.电梯导轨架长为0.65m，宽为0.5m。

电梯底笼长为3.00m，宽为1.30m。

施工电梯动力系数为2.00。

施工电梯基础下楼板长度为5.00m，宽度为4.00m，厚度为0.30m。

楼板混凝土强度等级为C35。

箍筋肢数为2。

二、施工电梯基础荷载计算导轨架重为 G0=1.40×Int(105.00/1.50)=98.00kN。

施工电梯自重标准值为Gk=16.00×2.00+14.80+10.00×2.00+2.00+98.00+20.00×2.00=206.80kN。

施工电梯自重设计值为G=1.2×(16.00×2.00+14.80+10.00×2.00+2.00+98.00)+1.4×20.00×2.00=256.16kN。

所以，G=2.00×256.16=512.32kN三、施工电梯基础的地下室顶板结构验算施工升降机的全部荷载由混凝土顶板承担，根据板的边界条件，选择最不利的板进行验算。

按荷载满布，且约束条件为一边固支，三边铰支计算。

施工升降机回顶及方案

施工升降机回顶及方案

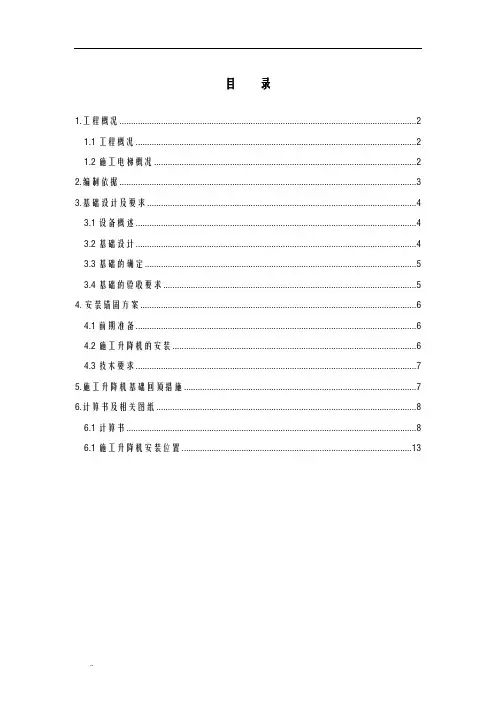

目录1.工程概况 (2)1.1工程概况 (2)1.2施工电梯概况 (2)2.编制依据 (3)3.基础设计及要求 (4)3.1设备概述 (4)3.2基础设计 (4)3.3基础的确定 (5)3.4基础的验收要求 (5)4. 安装锚固方案 (6)4.1前期准备 (6)4.2施工升降机的安装 (6)4.3技术要求 (7)5.施工升降机基础回顶措施 (7)6.计算书及相关图纸 (8)6.1计算书 (8)6.1施工升降机安装位置 (13)1.工程概况1.1工程概况1.2施工电梯概况本工程15#、16#、17#楼为高层现浇框支剪力墙结构。
