电流互感器现场校验如何操作

电流互感器现场校验仪
产品概述
四川德阳德仪电子仪器有限公司生产的DYM08-DL电流互感器现场校验仪采用新一代高端测试技术，解决了现场检定电流互感器工作强度大、操作繁琐等问题，同时该产品性能可靠、功能强大，是用于电流互感器互感器现场校验的必备设备。

功能特点
◎集递推法测量电流互感器误差、电位差法测量电压互感器误差功能于一身，方便开展计量装置现场校验工作；
◎现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线即可进行电流互感器的校验，极大的降低了工作强度，提高了工作效率
◎具有相当于被测电流互感器同变比的标准电压互感器，其准确度可以达到0.05级，准确的测量出被测电流互感器的变比和空载误差，然后结合阻抗与导纳的测试结果推算出互感器的误差；
◎采用接近工频的异频功率电源测试，防止现场工频电磁辐射和串联干扰；
◎具有电流互感器变比、二次绕组内阻测试功能；
◎采用640×480高分辨率大屏幕液晶显示，具有人性化的界面及操作设计，使用触摸屏辅助操作，使操作变的更加方便、快捷；
◎具有智能判断外接线状况，提示接线错误、变比、极性错误等；
◎自动化整测试数据，并判断是否超差，超差数据使用反黑显示，对互感器的数据特性直观明了；◎采用工程塑料模具机箱防震、防压，保障现场操作人员的安全和设备安全。

技术指标。

正确使用互感器校验仪互感器操作规程互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。

一、外磁场的影响在互感互感器校验仪的测量精准度并不太高，但是由于它的工作线路比较多而杂，特别是它的一系列技术特性，要求在检定或测量时，必需正确使用。

一、外磁场的影响在互感器校验仪的试验室里，对有关测量设备和供电设备，甚至对大电流的载流导线要进行合理布局，否则，将使互感器校验仪产生较大误差。

一般来说，至少要让互感器校验仪离开升流器与大电流导线不少于（3～15）米的距离。

二、接线方式在将标准互感器与被检互感器连接到互感器校验仪时，首先必需保证接线的极性正确。

否则，从取差电路取得的信号有可能不是两个电流（或电压）之差，而是两个电流（或电压）之和，易将互感器校验仪烧坏。

其次，还必需考虑互感器的高处与低处电位端。

对于电流互感器来说，只有当其初级电路中的L1端与次级电路中的K1端处于接近地电位时，测量其从L1端注入的电流与从K1端输出的电流，才代表该互感器的真实误差。

对于电压互感器来说，它的X端与x端处于低电位，而A端与Q端处于高电位，依据JJG314—1994规程，在检定时将标准互感器的a端与被检互感器a端短接在一起，而在两者的X端之间取其次级电压之差。

假如电位端的极性接反，则可能引起泄漏误差。

对于电流互感器与电压互感器而言，在精准度较高时（例如0.05级以上），这种因素的影响较为明显。

而在0.1级以下互感器上做试验时，影响相对较弱。

三、接地问题接地是减小泄漏电流影响的一种方法。

在接受互感器校验仪进行互感器的检定或阻抗导纳的测量时，无论对于电流互感器还是电压互感器，都要考虑将互感器校验仪的电路始终处于低电位状态，减小其对地的泄漏电流。

但是，对于电流互感器而言，在接受差值比较法进行检定时，又不允许将其K1端直接接地，因而要依据实在电路的实际情况选择合理的接地点。

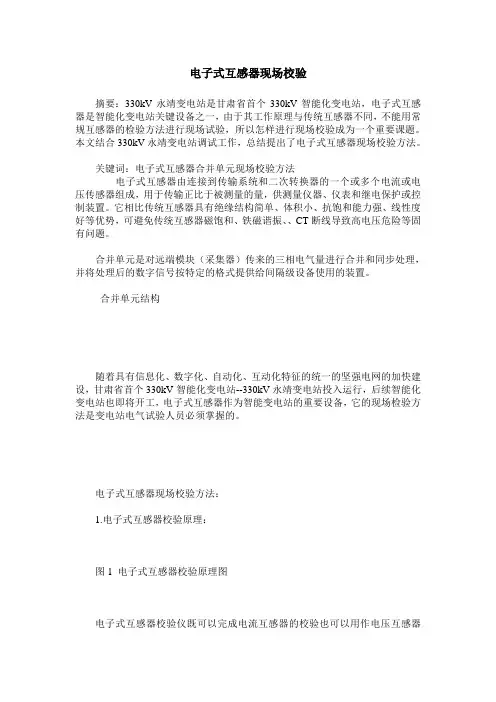

电子式互感器现场校验摘要：330kV永靖变电站是甘肃省首个330kV智能化变电站，电子式互感器是智能化变电站关键设备之一，由于其工作原理与传统互感器不同，不能用常规互感器的检验方法进行现场试验，所以怎样进行现场校验成为一个重要课题。

本文结合330kV永靖变电站调试工作，总结提出了电子式互感器现场校验方法。

关键词：电子式互感器合并单元现场校验方法电子式互感器由连接到传输系统和二次转换器的一个或多个电流或电压传感器组成，用于传输正比于被测量的量，供测量仪器、仪表和继电保护或控制装置。

它相比传统互感器具有绝缘结构简单、体积小、抗饱和能力强、线性度好等优势，可避免传统互感器磁饱和、铁磁谐振、、CT断线导致高电压危险等固有问题。

合并单元是对远端模块（采集器）传来的三相电气量进行合并和同步处理，并将处理后的数字信号按特定的格式提供给间隔级设备使用的装置。

合并单元结构随着具有信息化、数字化、自动化、互动化特征的统一的坚强电网的加快建设，甘肃省首个330kV智能化变电站--330kV永靖变电站投入运行，后续智能化变电站也即将开工，电子式互感器作为智能变电站的重要设备，它的现场检验方法是变电站电气试验人员必须掌握的。

电子式互感器现场校验方法：1.电子式互感器校验原理：图1 电子式互感器校验原理图电子式互感器校验仪既可以完成电流互感器的校验也可以用作电压互感器的校验。

其校验系统组成框图如图1所示，该系统分为电流标准通道，电压标准通道，电流被测通道，电压被测通道，校验仪数据处理平台。

电流标准通道由传感部分、采集器、传输模块、电源管理模块组成，输入标准互感器二次模拟量。

电流被测通道由被校互感器、信号转换器、传输模块组成，输入电子式互感器经合并单元后的数字输入。

传感部分将传输线上的电流转换成电压信号，校验仪通过采集器获取标准电流传感器和被校电流传感器的电参量，并将这些电参量以标准格式上传给计算机，计算机数据处理平台将同一时刻的两个信号进行比对处理，计算出被校电流传感器的误差情况，显示并记录测量结果。

直流电流互感器现场检测方法及应用摘要：直流输电系统中直流电流互感器重要组成部分，为电网的控制、保护和测量提供了重要信息和可靠的基础。

稳定运行直接影响到整个换流站安全生产和运行，也影响到我国电网的完整性和安全。

直流互感器目前没有统一的现场测试方法。

本文对各种直流电流互感器现场测试方法，并临时建立了一个评价系统，为设备用户服务并作出检修决策。

关键字：直流互感器；HVDC；现场试验直流电流互感器是直流系统中的主要直流仪表，为直流电网的安全稳定运行提供控制信号。

为了保证直流互感器的精度和可靠性，需要进行现场标定试验。

现场校准时，传统的校准直流电流互感器方法直接应用于直流变压器和直流比较。

通过手动读取与标准二次之间的测量值，计算测试直流互感器的低压输出信号。

随着我国直流工程的增加，提出了直流互感器校验新要求，并制定了相应的校验方法。

直流电流互感器的现场校验和校准方法不符合直流电流互感器精度要求。

一、直流电流互感器工作原理及应用例如换流站，详细应用于直流电流互感器现场的应用，详细介绍了光电式和全光纤直流互感器。

1.光电式。

主要用于采用分流器保护原理测量电流，通常现场使用直流变压器。

分流器测量主要基于流量原理，即罗氏线圈测量系统的谐波分量，保护和控制直流输电系统。

2.全光纤。

(FOCT)互感器建模在实验室中使用的全光纤互感器，并对其性能进行了验证。

反应测试中，FOCT具有较大的直流输电和通信动态范围，但现场应用受到温度和噪声的限制。

但是，随着光纤材料和光纤互感器技术的发展，直流全光纤变压器也将广泛应用于换流站和智能变电站的测量仪器中。

3.直流电流互感器应用现状。

应用是在直流输电系统的扩展中扩展的，直流互感器目前主要用于换流站。

直主要由直流分流器和罗氏线圈组成，直流分流器主要测量直流分量，罗氏线圈测量谐波分量。

中性电流通常测量是霍尔传感器。

一般情况下，中性线只测量直流元件，而直流分流器主要用作电流测量装置。

也可以测量直流输电系统中滤波器的不良电流。
