三相交流同步发电机的构造

同步电机由定子和转子两大部分组成。定子铁芯、转子铁芯和定转子间的气隙构成同步电机的磁路。以转子绕组形式分类，有旋转电枢式和旋转磁极式。对于高压、大容量的同步电机,通常采用旋转磁极式结构，即主磁极装设在转子上，电枢装设在定子上。由于励磁部分的

容量和电压较电枢小得多,电刷和集电环的负载就大为减轻，工作条件得以改善。目前，旋转磁极式结构已成为包括船舶发电机在内的中、大型同步电机的基本结构形式。

(1)定子电枢构造

定子为电枢的同步电机，定子铁芯是由硅钢片叠成。定子铁芯槽内嵌放的三相对称绕组也是依次相差120°空间电角度或120°/p空间机械角度，其中p为极对数。三相绕组又称电枢绕组,电力发电机基本上都采用Y连接。定子结构由铁芯、绕组以及机座、端盖等附件组成，与异步电机定子基本相同。甚至相同机座号时,若与异步机互换定子，仍然可以运行。与异步电机的主要区别是尺寸方面，相同外形情况下，同步电机通常容量较大,而异步机的容量相对较小。从表面上看，同步机机壳表面较光,无散热片，而异步机则表面带有散热槽。

(2)转子

旋转磁极式同步发电机的转子有两种结构形式:一种有明显的磁极，称为凸极式;另一种转子为一个圆柱体,表面上开有槽，无明显的磁极，称为隐极式。而两种转子绕组均是直流绕组，通以直流电流，产生恒定的磁极主磁通，并随原动机的运转而形成旋转磁动势。

合集下载

同步三相发电机使用说明书

同步三相发电机使用说明书

发电机技术 使用维护说明书

1 目录

1.概述 3

1.1-简介 3

1.2产品型号定义 3

1.3检查 3

1.4铭牌标识 4

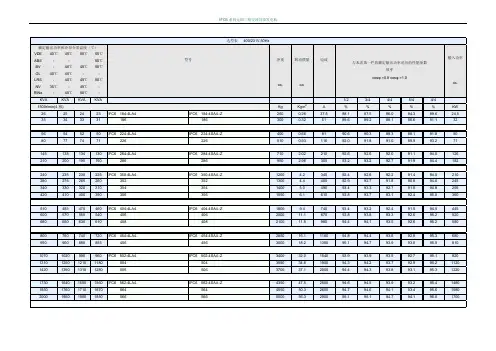

1FC6系列无刷三相交流同步发电机

1FC6系列无刷三相交流同步发电机

1FC6系列无刷三相交流同步发电机

选型表 400/231V,50Hz

额定输出功率和冷却介质温度（℃）

VDE 40℃ 45℃ 50℃ 55℃

ABS - - - 50℃

BV - 40℃ 45℃ 50℃

GL 40℃ 45℃ - -

LRS - 40℃ 45℃ 50℃

NV 35℃ - 45℃ -

RINa - 45℃ 50℃ -

型号

净重

ca.

转动惯量

ca.

电流 与本表第一栏的额定输出功率对应的性能参数

效率

cosφ =0.8 cosφ =1.0 输入功率

ca.

KVA KVA KVA KVA 1/2 3/4 4/4 5/4 4/4

1500r/min(4极) Kg Kgm2 A % % % % % KW

26 25 24 23 1FC6 184-4LA4. 1FC6 184-4SA4.-Z 260 0.26 37.5 88.1 87.5 86.0 84.3 89.6 24.5

35 34 33 31 186 186 300 0.32 51 89.6 89.2 88.1 86.6 91.1 32

56 54 52 50 1FC6 224-4LA4. 1FC6 224-4SA4.-Z 400 0.66 81 90.6 90.3 89.3 88.1 91.8 50

80 77 74 71 226 226 510 0.93 116 92.0 91.8 91.0 89.9 93.2 71

145 138 134 130 1FC6 284-4LA4. 1FC6 284-4SA4.-Z 710 2.02 210 92.6 92.6 92.0 91.1 94.0 126

210 200 195 190 286 286 950 2.96 305 93.2 93.2 92.7 91.9 94.4 182

240 235 230 225 1FC6 350-4LA4. 1FC6 350-4SA4.-Z 1200 4.2 345 92.4 92.6 92.2 91.4 94.5 210

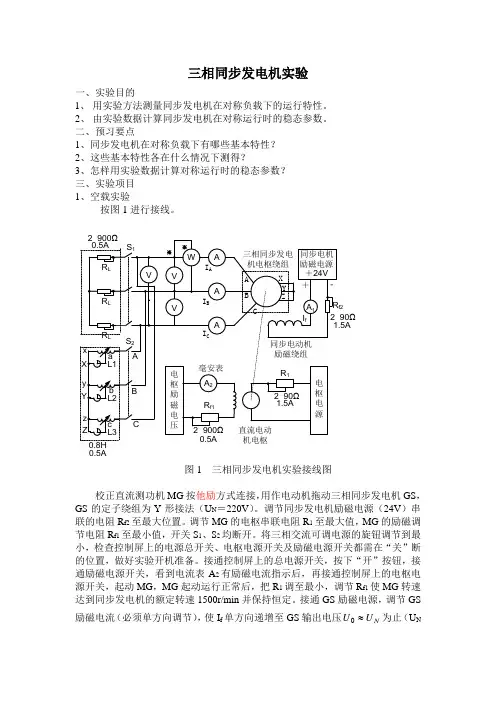

三相同步发电机实验
