路面混凝土配合比计算书

C15水泥混凝土配合比计算书（石华线）一、砼配合比设计依据1、《普通混凝土配合比设计规程》（JGJ 55—2011）2、《公路桥涵施工技术规范》（JTG/T F50-2011）二、设计要求1、设计砼强度等级：15Mpa；2、设计砼坍落度要求：30-50mm三、拟使用工程项目和部位垫层等四、原材料技术要求1、粗集料产地及规格：常山飞锥石场4.75-26.5mm碎石（4.75-16mm：9.5-26.5mm=50%：50%）；2、细集料产地及规格：中粗砂；3、水泥厂家及规格：江山虎P .C32.5；4、水：符合饮用水标准；五、配合比设计过程：1、计算配制强度f cu,of cu,o≥f cu,k+1.645×σ＝15+1.645×4 ＝21.6（Mpa）式中：f cu,k—砼设计强度；σ—均方差2、计算水胶比W/B水泥28天胶砂抗压强度f b =f ce=36.4（Mpa）W/B =(αa×f b)/(f cu,o+αa×αb×f b)=(0.53×36.4)/(21.6+0.53×0.20×36.4)=0.76式中：αa、αb—回归系数，按本规程第5.1.2条规定取值。

根据混凝土耐久性要求及经验,确定水胶比W/B =0.61。

3、确定用水量m wo为满足施工要求，确定单位用水量为：m w0 = 168（kg/m3）4、确定水泥用量m b0m b0= m w0/ (W/B)=168/0.61=275 (kg/m3)5、确定砂率βs根据碎石最大公称粒径为26.5mm，水胶比为0.61，查5.4.2表及根据经验确定砂率βs=35%6、计算粗、细集料用量（采用质量法:假设砼的湿表观密度为2400kg/m3）m s0+ m g0+m b0+ m w0=2400 (kg/m3)m s0/( m s0+ m g0)=35%所以，细集料用量：m s0=710 (kg/m3)粗集料用量：m g0=1210 (kg/m3)7、确定初步试验配合比：水泥:水:砂:碎石=298：182：710：1210 （kg/m3）=1:0.61:2.38：4.06经试拌，粘聚性和保水性良好，坍落度为80mm，满足坍落度70-100mm 的要求，砼湿表观密度为2410kg/m3与假设的砼湿表观密度2400kg/m3相差未超过2%。

路面用水泥混礙土配合比设计设计依据《公路工程水泥及水泥混凝土试验规程》JTGE30-2005 2、《公路水泥混凝土路而施工技术规范》(JTGF30.2003)设计资料设计弯拉强度f尸4・5Mpa,要求混凝土拌合物坍落度为:30~60mm。

1、水泥：河南省太阳石水泥集团有限公司28d抗折强度为7・2Mpa、28d抗压强度为553Mpa2、细集料：南阳口河砂场河砂表观密度P尸2・524g/cm'细度模数Mx=2・90含泥量1.4%3、粗集料：荥阳福存石料厂4、水：饮用水三、配合比的设计与计算:1、计算配置28天弯拉强度值:据规范JTGF30-2003路而碗配合比设计规程，弯拉强度样本标准偏差S取0・675Mpa,保证率系数t取值0.56,变异系数5取0.15。

fc=fr/( 1 -1.04cv)+ts=4.5/( 1 — 1.04*0.15) +0.56*0.675=5 JMpa fc-配置28d弯拉强度的均值f「一设计弯拉强度标准差2、计算适配强度fg。

根据《普通混凝土配合比设计规程》(JGJ55.2000),取6=5则fcu・o=fcu・k+l・645* & =30+1-645*5=3&23Mpafcu.o-混凝土配置强度fouk-混凝土立方体抗压强度标准值6-混凝土强度标准差3、计算水灰比W/C：W/C=L5684/(fe+lW97-03595*fs)=038 fs为水泥实测抗折强度，fc为配置28d 弯拉强度的均值4、根据集料种类和适宜坍落度，计算单位用水量:W O=104・97+0・309S L+1 l・27C/W+0・61Spa 174选用坍落度SL为50mm；选用砂率S P为39%Wo-不掺外加剂与掺和料混凝土的单位用水量掺入外加剂的混凝土单位用水量为:Wow=Wo(l-0/100)^125Wow—掺外加剂与掺和料混凝土的单位用水量5、计算水泥用量:Co= (C/W)*Wow^329Co—单位水泥用量C/W—灰水比6.计算每立方米碗集料用量：[采用重量法计算，假定容重为2274kg/m3(不加减水剂)]Co+Wo+Mg+Ms=2274Mg+Ms=2274-329-l 25= 1820Ms=1820*39%=710Mgl=(l 820-710)* 15%=266Mg2=(l 820-710)*60%=666Mg3=(l 820-710)*25%=278Co-单位水泥用量Wo-不掺外加剂与掺和料混凝土的单位用水量Ms—单位砂用量Mgl—单位5-10mm石子用量Mg2—单位10-20mm石子用量Mg3—单位16-31.5mm石子用暈:外加剂掺量为1%,每立方米用量为3・29kg/m37、确定基准配合比为:水泥：砂：碎石：水：外加剂=329： 710： 1110： 125： 3.29、基准配合比符合要求，采用配合比即为:水泥：砂：碎石：水：外加剂=329： 710： 1110： 125： 3,29四、每立方米混凝土碱含a根据《公路桥涵施工技术规范》(JTG/TF50-2011)，对由外加剂带入混凝土的碱含量应进行控制。

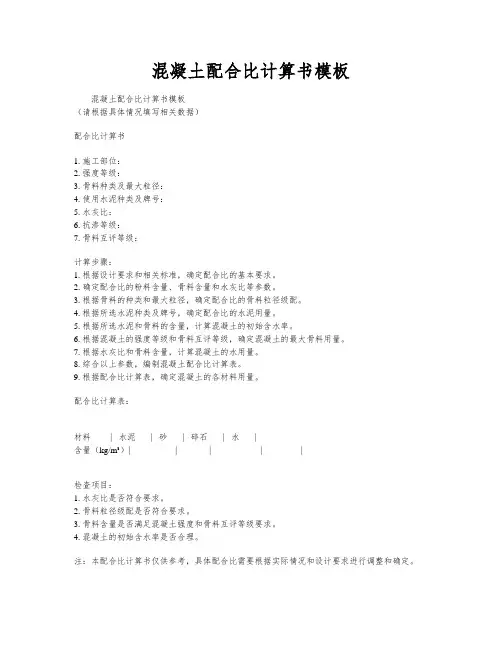

混凝土配合比计算书模板混凝土配合比计算书模板（请根据具体情况填写相关数据）配合比计算书1. 施工部位：_________________________2. 强度等级：_________________________3. 骨料种类及最大粒径：__________________4. 使用水泥种类及牌号：___________________5. 水灰比：___________________________6. 抗渗等级：_________________________7. 骨料互评等级：______________________计算步骤：1. 根据设计要求和相关标准，确定配合比的基本要求。

2. 确定配合比的粉料含量、骨料含量和水灰比等参数。

3. 根据骨料的种类和最大粒径，确定配合比的骨料粒径级配。

4. 根据所选水泥种类及牌号，确定配合比的水泥用量。

5. 根据所选水泥和骨料的含量，计算混凝土的初始含水率。

6. 根据混凝土的强度等级和骨料互评等级，确定混凝土的最大骨料用量。

7. 根据水灰比和骨料含量，计算混凝土的水用量。

8. 综合以上参数，编制混凝土配合比计算表。

9. 根据配合比计算表，确定混凝土的各材料用量。

配合比计算表：------------------------------------------------------------------------材料 | 水泥 | 砂 | 碎石 | 水 |含量（kg/m³）| ________ | ______| _________ | _______ |------------------------------------------------------------------------检查项目：1. 水灰比是否符合要求。

2. 骨料粒径级配是否符合要求。

3. 骨料含量是否满足混凝土强度和骨料互评等级要求。

4. 混凝土的初始含水率是否合理。

C20普通混凝土配合比设计计算书制作日期：2015年12月5日一、设计依据《普通混凝土配合比设计规程》 JGJ 55-2011《公路桥涵施工技术规范》 JTG/T F50-2011《公路工程水泥及水泥混凝土试验规程》 JTG E30-2005《公路工程集料试验规程》 JTG E42-2005二、设计资料1、材料组成：水泥：选用冀东水泥铜川有限公司生产的“盾石”牌普通硅酸盐水泥P.O42.5水泥，28d抗压强度为48.2Mpa；细集料：选用西安市灞桥砂场的中砂Mx=2.72，表观密度2.672g/cm3；粗集料：选用陕西省铜川石料场生产的4.75-31.5mm连续级配碎石，最大粒径d max=31.5mm，表观密度2.683g/cm3，其中4.75-9.5mm占37%，9.5-19 .0mm占43%,19.0-31.5mm占20%；水：延安市宜川县范窑科隧道拌合饮用水可以直接作为混凝土搅拌和养护用水，其PH值为6.74。

2、设计坍落度：100-140mm；3、该配合比拟使用部位：路基工程：涵洞基础等；桥梁工程：桥台侧墙、台身、基础等；防排水工程等三、设计计算1、计算初步配合比a、计算试配强度（fcu,0）fcu,o=fcu,k+1.645×4=26.6Mpab、计算水灰比（W/C）其中W/C=αa×fce÷（fcu,o+αa×αb×fce）=0.53×48.2/38.2+0.53×0.20×48.2=0.59。

因考虑到施工现场实际情况及以往施工经验；确定采用水灰比为：W/C=0.60c、根据表5.2.1-2要求，选定每立方砼用水量（m w0），选定用水量为187kg。

d、确定每立方砼水泥用量（m c0）m c0= m w0÷W/C=187÷0.60=312kge、选定砂率（βs）为36%。

f、计算每立方砼各种材料用量：采用质量法m w0+ m c0+ m g0+ m s0=2400kgβs= m s0÷(m g0+ m s0)，通过计算得m s0 =684kg，m g0=1220kg，按质量法求得初步配合比为m w0: m c0: m s0 :m g 0 =187:312:684:12172、调整工作性，提出基准配合比(1) 按计算初步配合比试拌25L砼拌合物，各材料用量：水泥：312×0.025=7.80kg水：187×0.025=4.68kg砂：684×0.025=17.10kg碎石：1217×0.025=30.43kg(2) 调整工作性按上述材料用量拌制砼拌合物,用水量为4.68kg，水灰比为W/C=0.60时，测得砼表观密度为2.400g/cm3，拌合物坍落度为140mm，粘聚性、保水性满足设计要求。
