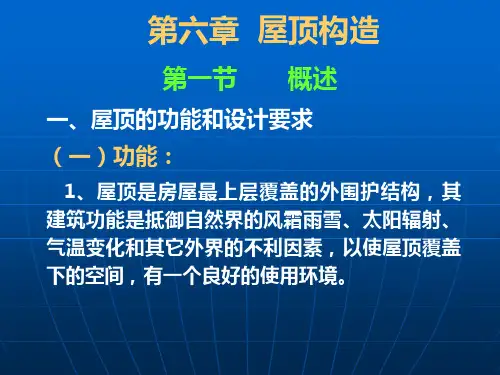

房屋建筑构造与设计+屋顶(PPT191页)

（一）坡度的形成方法
（一）坡度的形成方法
（二）坡度的表示方法
屋顶的坡度通常采用单位高度与相应长度的比值来表示,如1:2、 1:3 等。
平屋顶多用百分比法,坡屋顶多用斜率法,角度法应用较少,如 2%或 5%等。较大的坡度也可用角度,如30°、45°等。
课后作业
1.屋顶按照其外形 一般可以分为哪几种？ 2.三级屋面防水等级，防水层合理使用年限是多少？ 3.屋顶坡度的影响因素有哪些？
（一）坡度的形成方法
屋顶坡度的形成,主要有材料找坡和结构找坡两种方法。
(2)结构找坡是屋顶结构自身带有排水坡度,例如在上表面倾斜的屋架 或屋面梁上安放屋面板,屋顶表面即呈倾斜坡面。又如在顶面倾斜的山 墙上搁置屋面板时也形成结构找坡。 优点是无须在屋面上另加找坡材料,构造简单,不增加屋面荷载; 缺点是天棚顶倾斜,室内空间不够规整。 平屋顶结构找坡的坡度宜为 3%。
（二）平屋顶
盝lù（盒）顶
（三）其他形式屋顶
随着科学技术的发展,出现了许多新型的屋顶结构形式,如拱结构、 网架结构、折板结构、薄壳结构、悬索结构屋顶等。这类屋顶多用于 较大跨度的公共建筑。
（a）双曲拱屋顶 （b）砖石拱屋顶 （c）球形网壳屋顶 （d）V形网壳屋顶
（三）其他形式屋顶
（e）筒壳屋顶 （f）扁壳屋顶 （g）车轮形悬索屋顶 （h）鞍形悬索屋顶
谢谢观看
房屋建筑学-第七章：屋顶
第一节 屋顶概述
课件
一、屋顶的作用与要求
同学们，思考一下，屋顶都有哪些作用？
一、屋顶的作用与要求
一、屋顶的作用与要求
屋顶是建筑最上层的覆盖构件。它主要有三个作用： 一是承受作用于屋顶上的风荷载、雪荷载和屋顶自重等，起承重作
用；

29
7.2.3 平屋頂防水
2. 找平層 卷材、塗膜防水基層宜設置找平層，防止因結構面存在高低不平 或坡度而造成卷材斷裂或凹陷。找平層應在結構層或找坡層上設置， 也可設置在保溫層上面。找平層宜採用水泥砂漿或細石混凝土，找平 層厚度和技術要求應符合下表要求。
30
7.2.3 平屋頂防水
為了防止找平層變形開裂而破壞防水層，在找平層應留設分格縫， 分格縫的寬度一般為5~20mm，屋面縱橫間距不超過6m×6m。屋面板為預 製裝配式時，分格縫應設在預製板的端縫處，分格縫中間應用柔性材料 及油膏嵌縫。分格縫上面應鋪設一層300mm寬的附加卷材，用油膏單邊 點貼（如圖所示），使分格縫處的卷材有較大的自由伸縮餘地，避免開 裂。
20
7.2.2 平屋頂排水
21
7.2.2 平屋頂排水
(2) 有組織排水 有組織排水是指屋頂雨水通過雨水排水系統，有組織地將雨水排 至地面或地下管溝的一種排水方式。雨水排水系統是指把屋面劃分成 若干排水區，使雨水有組織地流向天溝，通過雨水口排至雨水鬥，再 經雨水管排到室外。其構造較複雜，造價相對較高，但是減少了雨水 對建築物牆體的沖涮，所以在建築物中應用廣泛。 有組織排水可分為外排水和內排水兩種類型。內排水的雨水管是 設置於建築物內部，構造複雜，易造成滲漏（如圖所示），高層建築 屋面宜採用內排水，嚴寒地區應採用內排水，寒冷地區宜採用內排水， 通常多跨建築的中間跨也採用內排水。外排水的雨水管是安裝在建築 外牆外側，雨水管不進入室內，有利於較少室內噪音和減少滲漏，南 方地區多優先採用。有組織外排水通常又分為檐溝外排水(如圖 (a)) 和女兒牆外排水(如圖(b))及女兒牆檐溝外排水(如圖(c))等類型。
瞭解屋頂的基本概念
屋頂類型、坡度
熟悉屋頂的類型和坡度

第12章 屋顶构造
本章学习目标
了解屋面的构造措施。 掌握屋顶排水设计方法包括：屋顶坡道
表达；坡度值大小；坡度形成方式；屋 顶排水方式等。 掌握屋面柔性防水构造措施。 掌握屋面刚性防水构造措施。 掌握平屋顶保温隔热的方法。
12.1 概述
屋顶的功能和设计要求 屋顶的组成与形式 屋顶坡度 屋面的防水等级
天沟的构造
天沟即屋面的排水沟，位于 外檐边的又称檐沟。
天沟的功能是汇集屋面雨水， 使之迅速排离屋面，故天沟 应有恰当的尺寸与合适的坡 度。
天沟的宽度不应小于200mm， 天沟上口距分水线的距离不应 小于120mm。
天沟纵向坡度应不小于1％， 沟底水落差不超过200mm。
水落管的设置
水落管的材料有铸铁、PVC塑料、陶管、镀锌铁皮等， 目前常用PVC塑料管。水落管的直径不应小于75mm， 一般采用100mm。水落管距墙面不应小于20mm，其 排水口距散水坡的高度不应大于200mm，水落管应用 管箍与墙面固定。接头的承插长度不应小于40mm。
屋顶排水组织平面图
刚性防水屋面是以防水砂浆抹面或细石混凝土 浇捣而成的屋面防水层。
它主要适用于防水等级为Ⅲ级的屋面防水，也 可用作I、Ⅱ级屋面多道防水设防中的一道防水 层。
其主要特点为构造简单、施工方便、造价低。 但因混凝土抗拉强度低，属脆性材料，故容易 开裂，尤其是在气候变化剧烈的地区。另外刚 性屋面不适于设置在有松散材料保温层的屋面 以及受较大振动或冲击的建筑屋面。
屋面防水等级和设防要求
项目
建筑物 类别 防水层耐 用年限 防水层 选用材料
设防要求
Ⅰ
特别重要的民用建筑和 对防水有特殊要求的工 业建筑
25年Βιβλιοθήκη 屋面防水等级ⅡⅢ

3.柔性防水屋面的构造 （1）构造层次：结构层、找坡层、找平层、结合
层、防水层和保护层等。
（2）防水卷材铺设要求 1）铺设方法：沥青卷材防水层是用沥青胶和油毡 交替黏合而成，形成二毡三油或三毡四油；高聚 物改性沥青防水卷材的铺贴方法有冷粘法和热熔 法两种；合成高分子卷材防水层是先在基层上薄 而均匀地涂刮基层处理剂，干燥不粘手后即可铺 贴卷材。
• 水泥砂浆卧瓦
• 彩瓦屋面
• 砖砌挑檐
• 椽条挑檐
• 挑檐木挑檐
• 钢筋混凝土屋面板挑檐
• 女儿墙包檐口构造
• 檐沟包檐口构造
• 水泥砂浆披水
屋架间距通常为3～4m，一般不超过6m。 组织地排至地面或地下集水井的一种排水 （1）特点：构造简单，造价低，屋顶排水通畅不 5水泥砂浆抹出披水线将沿山墙挑檐的一行瓦封牢。 整体防水层的接缝较少，屋面坡度可以 （1） 泛水构造：泛水是指屋面防水层与突出于屋面的垂直墙面交接处的构造处理。 顶、薄壳结构屋顶、网架结 1）优点：防水、排水性能较好。 能影响建筑周围行人通行。 往地下雨水管网的排水方式。 屋架间距通常为3～4m，一般不超过6m。 其纵横间距不宜大于6m，分隔出的面积为15～25m2。 混凝土墙上的卷材收头方法 合成高分子防水卷材也可按上述方法进行铺贴。 1）特点：不额外增加屋面荷载，构造简单，但室内 雨水口分直管式和弯管式两大类。
形瓦、琉璃瓦、金属瓦，钢筋混凝土大型屋面板 构件自防水、玻璃屋顶等；坡度一般大于10％。 2.坡屋面的基本构造 （1）实铺瓦屋面 （2）钢筋混凝土屋面板瓦屋面
1）木挂瓦条 2）钢挂瓦条 3）水泥砂浆卧瓦 （3）瓦块形钢板彩瓦屋面 （4）油毡瓦
三、坡屋面的细部构造
1.纵墙檐口 （1）挑檐
1）砖砌挑檐 2）椽条挑檐 3）挑檐木挑檐 4）钢筋混凝土屋面板挑檐 （2）包檐 1）女儿墙包檐 2）檐沟包檐
