屋顶构造知识点总结屋顶是房屋的重要组成部分,除了起到保护房屋和人的作用外,也具有美观的功能。
不同类型的屋顶构造有不同的特点和用途,本文将对屋顶构造的知识点进行总结,以便读者更好地了解屋顶结构和选择合适的屋顶类型。
一、屋顶结构类型1. 平屋顶:平屋顶是一种屋顶结构,其特点是屋顶呈水平状态,通常用于商业建筑和工业建筑。
平屋顶的构造比较简单,主要是由屋面、防水层和保温层组成,通常使用钢筋混凝土、石膏板等材料建造。
2. 传统斜屋顶:传统斜屋顶是常见的屋顶类型,其特点是屋面呈斜面状态,通常用于住宅建筑。
传统斜屋顶的构造包括主梁、副梁、屋面和防水层等部分,通常使用木材、瓦片、石墨烯等材料建造。
3. 悬挑式屋顶:悬挑式屋顶是一种特殊的屋顶结构,其特点是屋面呈悬挑状态,通常用于别墅和度假屋等高端建筑。
悬挑式屋顶的构造比较复杂,需要考虑结构的稳定性和美观度,通常使用钢结构、玻璃幕墙等材料建造。
二、屋顶构造材料1. 木材:木材是传统斜屋顶和悬挑式屋顶的常见构造材料,其优点是质量轻、强度高、隔热性好,但也存在易受潮、易燃烧等缺点。
2. 砖瓦:砖瓦是传统斜屋顶的常见屋面材料,其优点是质地坚硬、隔热性好、防水性好,但也存在重量大、易受力学影响等缺点。
3. 玻璃:玻璃是悬挑式屋顶的常见建筑材料,其优点是透光性好、美观度高、质地坚硬,但也存在易受力学影响、易破碎等缺点。
4. 金属:金属是平屋顶的常见建筑材料,其优点是重量轻、防腐蚀、易施工、寿命长,但也存在隔热性差、易受力学影响等缺点。
5. 石膏板:石膏板是平屋顶的常见建筑材料,其优点是重量轻、隔热性好、防潮性好,但也存在耐火性差、易腐蚀等缺点。
三、屋顶构造要点1. 结构稳定性:屋顶构造必须具备足够的结构稳定性,能够承受自然风力、雨雪压力、地震力等外部力学影响,保证房屋的安全稳定。
2. 防水保温:屋顶构造必须具备良好的防水保温性能,能够有效阻止雨水渗透和保持室内温度,保证房屋的舒适度和安全性。
古代建筑知识中国古代建筑屋顶千变万化,瑰丽多姿。
它不仅为中国古建筑在美观上增加了不少神韵,而且对建筑物的风格也起着十分重要的作用。
在封建社会中,对于屋顶的形制及其装饰都有许多等级化的规定。
屋顶的形式、高度,脊饰的形象、尺寸、数目、颜色均须根据建筑的等级而定,不得超越。
作为古代建筑造型中最主要的部分,屋顶一般均呈曲线,由不同形式的梁架结构组成。
重要的建筑都以斗拱挑出檐口,在屋檐转角处形成翼角起翘。
屋顶有五种基本形式,即悬山顶、硬山顶、庑殿顶、歇山顶、攒尖顶。
并根据其本身的造型性格,分别用于不同的场合。
如庑殿顶格调恢宏,用于高级建筑中轴线上的主要殿堂和门屋;歇山顶性格华丽活泼,一般用于配殿;攒尖顶多用于亭、塔;悬山;硬山顶则多用于住宅。
我国古建筑屋顶样式丰富,变化多端,但总离不开几种“基本顶”,包括:硬山式、悬山式、歇山式、卷棚式、攒尖式、庑殿式等;还有一些比较特殊的“特殊顶”,常见的有:十字脊屋顶、盔顶、盝顶、万字顶、扇面顶等;其实大部分顶是由基本顶或特殊顶派生过来的。
“派生顶”其基本的派生方法就是不同的顶的进行不同的组合。
(一)、基本顶1、硬山式宋《营造法式》中没有记载,宋代建筑遗物中也未见,基本可以推想出现在宋代以后。
明清时期硬山式广泛应用。
硬山式屋顶有一条正脊和四条垂脊,屋顶在山墙墙头处与山墙齐平,没有伸出部分,简单朴素,同时等级最低,在皇家建筑和一些大型寺庙建筑中,几乎没有这种屋顶。
2、悬山式悬山式与硬山式基本相同,只是悬山式的屋顶不像硬山式一样与山墙齐平,而是伸出山墙之外。
这部分伸出山墙之外的屋顶是由下面伸出的檩承托的。
从外观上看,这是悬山式与硬山式最大的不同。
3、歇山式歇山式屋顶有一条正脊、四条垂脊和四条戗脊。
歇山式屋顶的正脊比两端山墙之间的距离要短,因而歇山式屋顶是在上不得正脊和两条垂脊间形成一个三角形的垂直区域(山花)。
在山花之下是梯形的屋面将正脊两端的屋顶覆盖。
4、卷棚式以上所有的屋顶去掉正脊,呈弧形的屋顶就是卷棚式了。

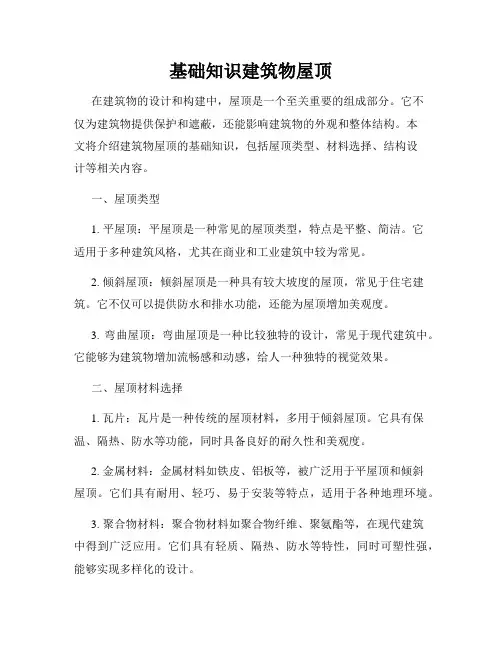

基础知识建筑物屋顶在建筑物的设计和构建中,屋顶是一个至关重要的组成部分。
它不仅为建筑物提供保护和遮蔽,还能影响建筑物的外观和整体结构。
本文将介绍建筑物屋顶的基础知识,包括屋顶类型、材料选择、结构设计等相关内容。
一、屋顶类型1. 平屋顶:平屋顶是一种常见的屋顶类型,特点是平整、简洁。
它适用于多种建筑风格,尤其在商业和工业建筑中较为常见。
2. 倾斜屋顶:倾斜屋顶是一种具有较大坡度的屋顶,常见于住宅建筑。
它不仅可以提供防水和排水功能,还能为屋顶增加美观度。
3. 弯曲屋顶:弯曲屋顶是一种比较独特的设计,常见于现代建筑中。
它能够为建筑物增加流畅感和动感,给人一种独特的视觉效果。
二、屋顶材料选择1. 瓦片:瓦片是一种传统的屋顶材料,多用于倾斜屋顶。
它具有保温、隔热、防水等功能,同时具备良好的耐久性和美观度。
2. 金属材料:金属材料如铁皮、铝板等,被广泛用于平屋顶和倾斜屋顶。
它们具有耐用、轻巧、易于安装等特点,适用于各种地理环境。
3. 聚合物材料:聚合物材料如聚合物纤维、聚氨酯等,在现代建筑中得到广泛应用。
它们具有轻质、隔热、防水等特性,同时可塑性强,能够实现多样化的设计。
三、屋顶结构设计1. 屋顶承重结构:屋顶的承重结构是确保屋顶稳定和安全的关键。
常见的承重结构包括木结构、钢结构和混凝土结构等,每种结构都有其适用的场景和特点。
2. 屋顶防水层:屋顶防水层是避免水分渗透和漏水的重要组成部分。
常用的防水材料包括防水涂料、防水卷材等,选择适合的防水材料可以保证屋顶的长期使用。
3. 屋顶隔热层:屋顶隔热层能够有效减少热量传递,提高建筑物的能源效益。
常见的隔热材料有岩棉、泡沫塑料等,合理选择隔热材料能够实现节能效果。
总结:基础知识建筑物屋顶的内容包括屋顶类型、材料选择和结构设计等,它们共同构成了建筑物屋顶的基础框架。
在实际设计和施工中,需要根据建筑物的特点和需求,选择合适的屋顶类型、材料和结构,以确保屋顶的功能和美观性。

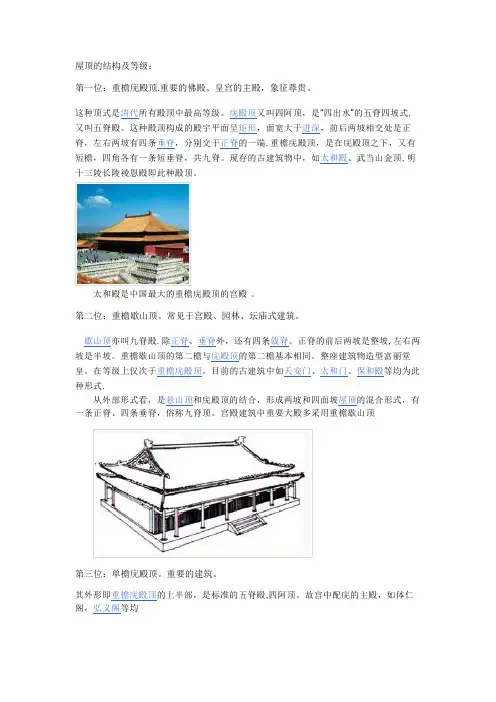

屋顶的结构及等级:第一位:重檐庑殿顶.重要的佛殿、皇宫的主殿,象征尊贵。
这种顶式是清代所有殿顶中最高等级。
庑殿顶又叫四阿顶,是“四出水”的五脊四坡式,又叫五脊殿。
这种殿顶构成的殿宇平面呈矩形,面宽大于进深,前后两坡相交处是正脊,左右两坡有四条垂脊,分别交于正脊的一端.重檐庑殿顶,是在庑殿顶之下,又有短檐,四角各有一条短垂脊,共九脊。
现存的古建筑物中,如太和殿、武当山金顶,明十三陵长陵祾恩殿即此种殿顶。
太和殿是中国最大的重檐庑殿顶的宫殿。
第二位:重檐歇山顶。
常见于宫殿、园林、坛庙式建筑。
歇山顶亦叫九脊殿.除正脊、垂脊外,还有四条戗脊。
正脊的前后两坡是整坡,左右两坡是半坡。
重檐歇山顶的第二檐与庑殿顶的第二檐基本相同。
整座建筑物造型富丽堂皇。
在等级上仅次于重檐庑殿顶。
目前的古建筑中如天安门、太和门、保和殿等均为此种形式.从外部形式看,是悬山顶和庑殿顶的结合,形成两坡和四面坡屋顶的混合形式,有一条正脊、四条垂脊,俗称九脊顶。
宫殿建筑中重要大殿多采用重檐歇山顶第三位:单檐庑殿顶。
重要的建筑。
其外形即重檐庑殿顶的上半部,是标准的五脊殿,四阿顶。
故宫中配庑的主殿,如体仁阁,弘义阁等均是.第四位:单檐歇山顶。
重要的建筑。
其外形一如重檐歇山顶的上半部。
配殿的大部分是这种顶式,如故宫中的东、西六宫的殿宇等.第五位:悬山顶。
民居、神橱、神库。
overhanging gable roof悬山顶是两面坡顶的一种,也是中国一般建筑中最常见的形式。
特点是屋檐悬伸在山墙以外(又称为挑山或出山).悬山顶只用于民间建筑。
规格上次于庑殿顶和歇山顶。
不管是实物资料还是间接资料,凡是较重要的建筑,都没有用悬山顶的.悬山顶一般有正脊和垂脊,也有无正脊的卷棚悬山,山墙的山尖部分可做出不同的装饰.悬山顶是两坡出水的殿顶,五脊二坡。
两侧的山墙凹进殿顶,使顶上的檩端伸出墙外,钉以搏风板。
此种殿顶,用处不少,如神橱、神库中的房屋等.其特点是屋檐悬伸在山墙以外,屋面上有一条正脊和四条垂脊,又称挑山或出山。
